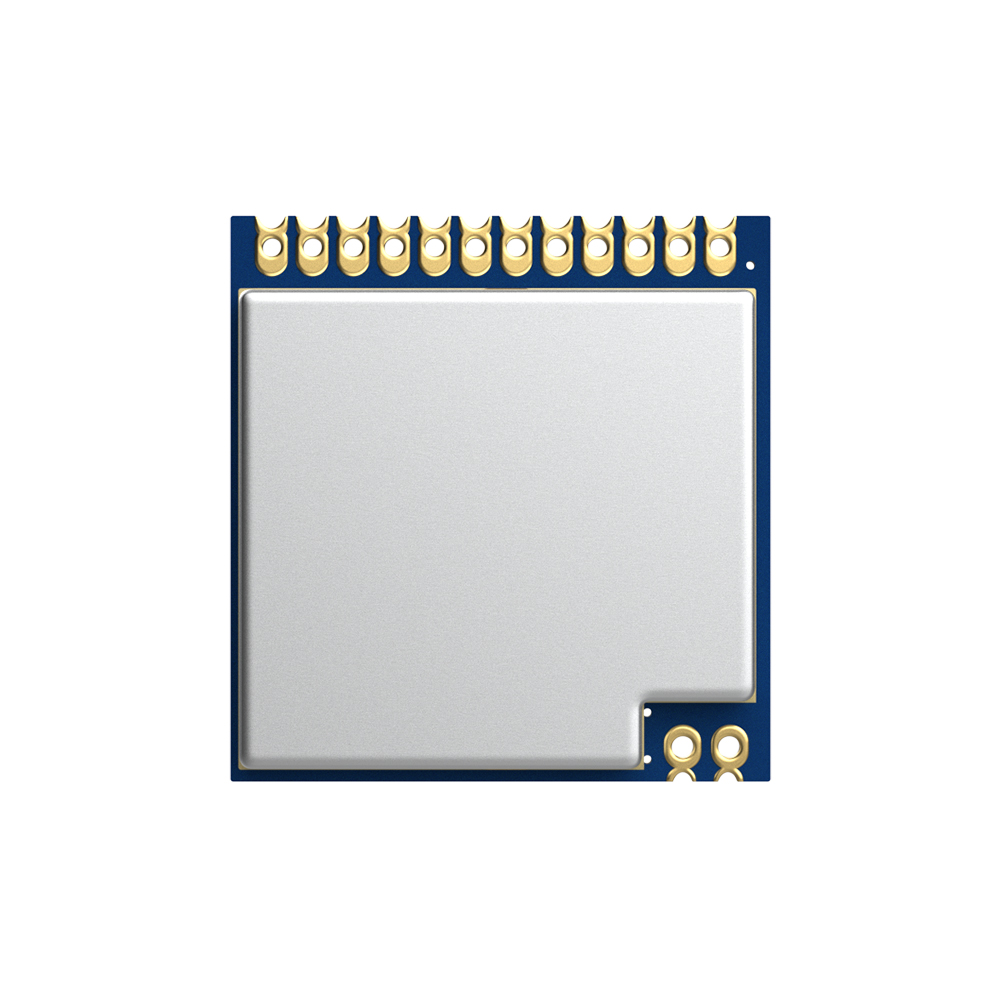

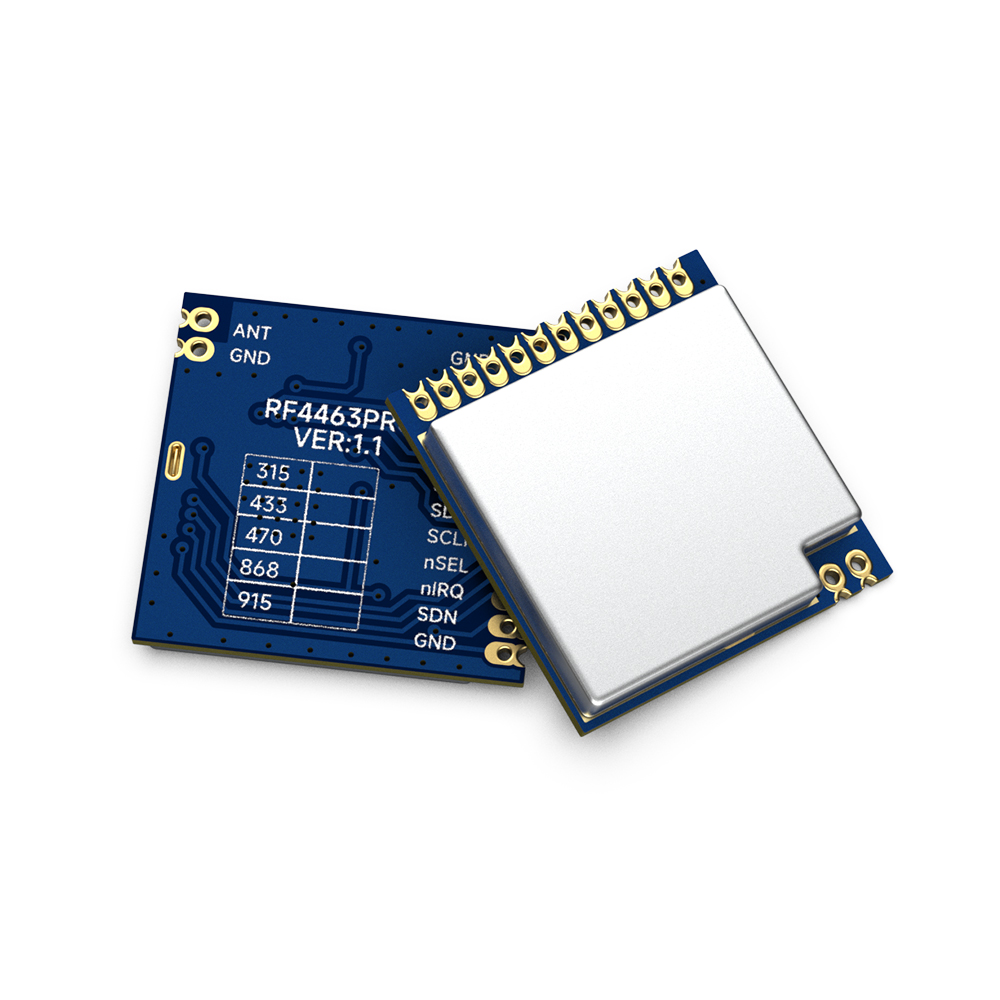

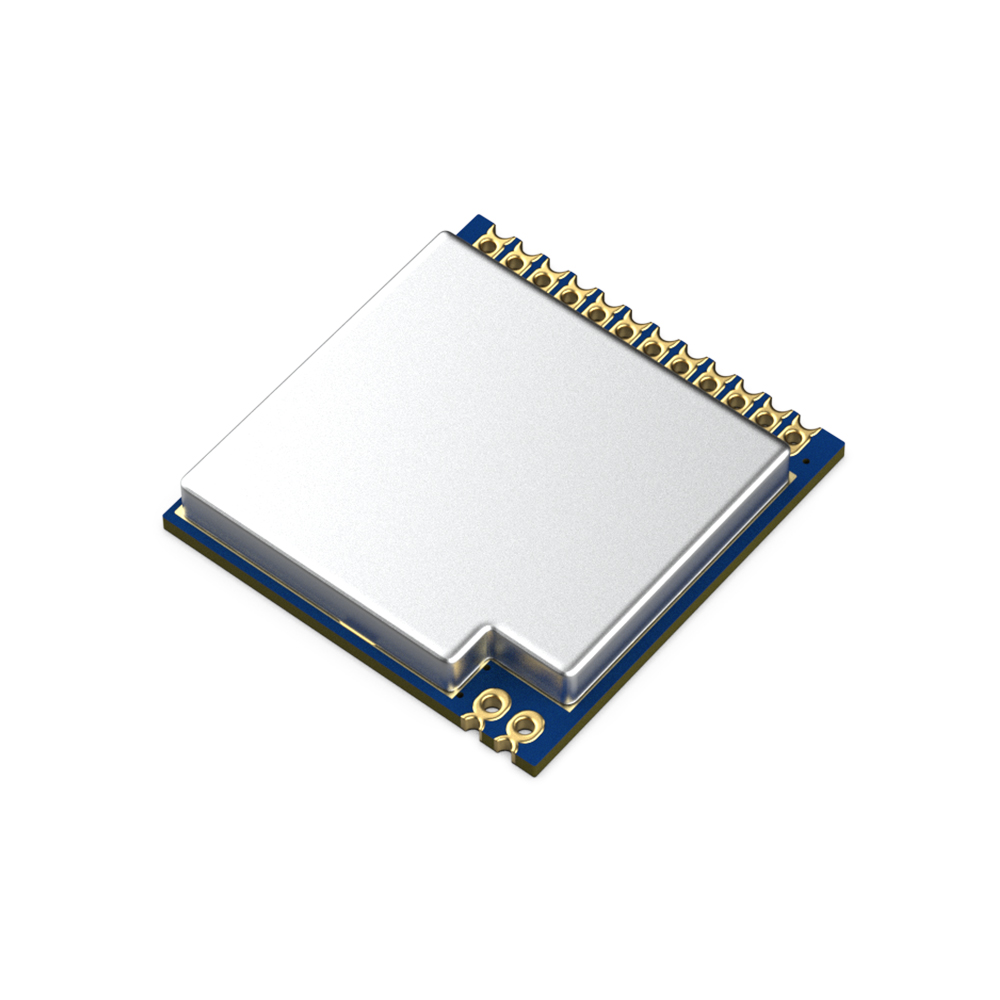

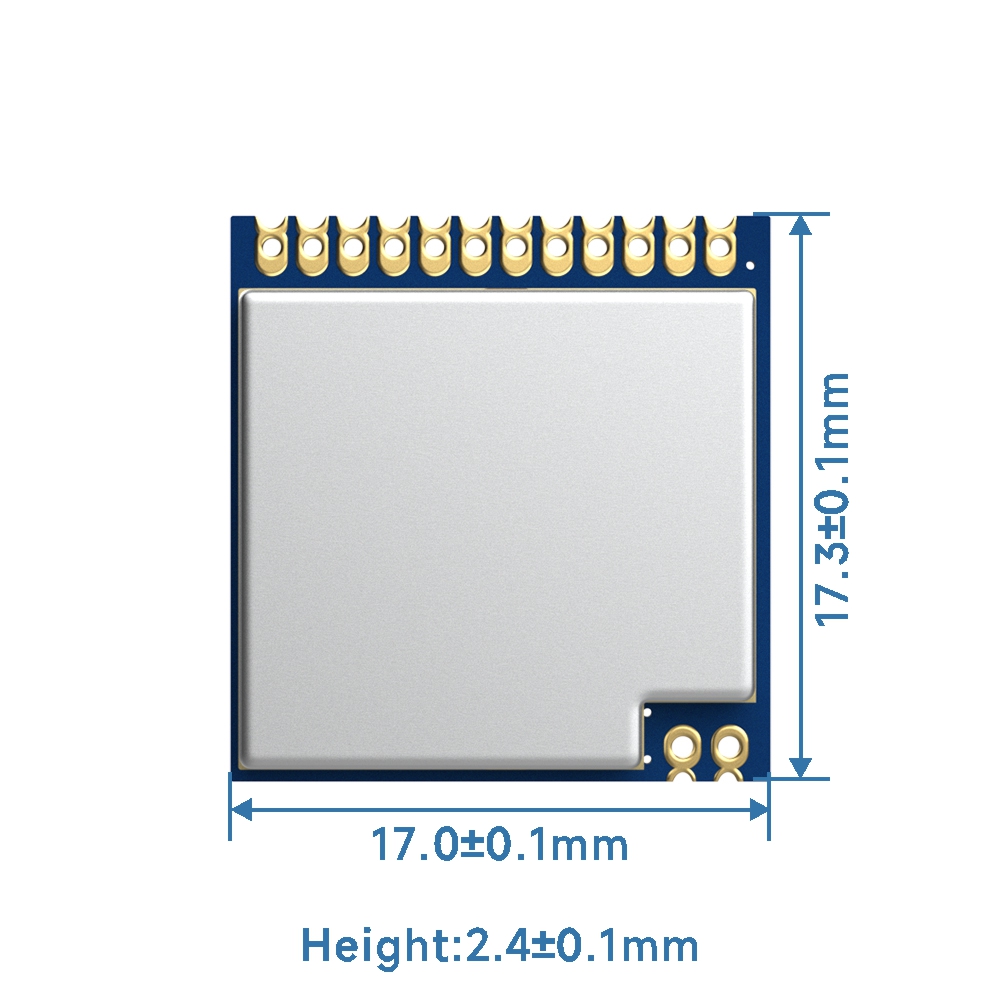

RF4463PRO-470: Módulo transmissor e receptor RF Si4463 100mW 470MHz
- O módulo transmissor e receptor RF4463PRO RF da nossa empresa usa Silicon Lab si4463, que é um chip transceptor de banda ISM sem fio altamente integrado. Possui sensibilidade de recepção extremamente baixa (-126 dBm), juntamente com a potência de saída líder do setor de +20 dBm, garantindo alcance estendido e melhor desempenho do link.
- RF4463PRO usa tecnologia sem chumbo para produção e testes estritamente. Também atende aos padrões RoHS e REACH.
Modelo de pedido | Tipo de produto |
RF4463PRO-433 | A banda de frequência do centro de trabalho é 433MHz |
RF4463PRO-433-CE | A faixa de frequência do centro de trabalho é 433 MHz, versão com certificação CE |
RF4463PRO-433-FCC | A banda de frequência do centro de trabalho é 433 MHz, versão certificada pela FCC |
RF4463PRO-490 | A banda de frequência do centro de trabalho é 490MHz |
RF4463PRO-868 | A banda de frequência do centro de trabalho é 868 MHz |
RF4463PRO-868-CE | A faixa de frequência do centro de trabalho é 868 MHz, versão com certificação CE |
RF4463PRO-915 | A faixa de frequência do centro de trabalho é 915 MHz, passou pela FCC e IC |
| Parâmetro | Mínimo | Tipo | Máx. | Unidade | Doença |
| Condição de trabalho | |||||
| Faixa de tensão de trabalho | 1,8 | 3.3 | 3.6 | V | |
| Tensão de temperatura | -40 | 85 | ℃ | ||
| Consumo Atual | |||||
| Recebendo corrente | 13,5 | mA | Modo de alto desempenho | ||
| Recebendo corrente | 10.7 | mA | Modo de baixo consumo | ||
| Transmitindo corrente | 85 | mA | @20dBm | ||
| Corrente de sono | <0,1 | vocêA | |||
| Parâmetro RF | |||||
| Faixa de frequência | 403 | 433 | 463 | MHz | @433 MHz |
| 470 | 490 | 510 | MHz | @490 MHz | |
| 820 | 868 | 880 | MHz | @868MHz, 19dBm | |
| 900 | 915 | 930 | MHz | @915 MHz, 18,5 dBm | |
| Taxa de modulação | 0,123 | 1000 | Kbps | FSK | |
| Faixa de potência de saída | -5 | 20 | dBm | ||
| Recebendo sensibilidade | -126 | dBm | @Taxa de dados = 500 bps | ||
| Modulação | (G)FSK |
| Chip | si4463 |
| Freqüência | 470 MHz |
| Potência de saída | 100mW |
| Interface | IPS |
Características do transmissor e receptor RF RF4463PRO
- Faixa de frequência: 470 （142-520 MHz personalizável）
- Sensibilidade até -126dBm
- Potência máxima de saída: 20dBm
- 10mA@Recebendo status
- Taxa de transferência de dados: 0,1-1000 Kbps
- (G)FSK, 4(G)FSK, (G)MSK
- Modo de modulação OOK e ASK
- Fonte de alimentação 1,8-3,6 V
- Modo de desligamento de consumo ultrabaixo
- Indicador digital de intensidade do sinal recebido (RSSI)
- Função de despertar cronometrado
- Correspondência automática de antena e controle de interruptor bidirecional
- Estrutura de pacote de data configurável
- Detecção de preâmbulo
- Registro de transmissão e recepção de dados de 64/128 bytes (FiFo)
- Detecção de bateria fraca
- Sensor de temperatura e conversores analógico-digitais de 8 bits
- Peso: 1,3g
- Faixa de temperatura operacional: -40 ~ +85°C
- Regulador de tensão integrado
- Salto de frequência
- Função de reinicialização ao ligar
- Função de ajuste de cristal integrada
Aplicações do transmissor e receptor RF RF4463PRO
- Controle remoto
- Leitura remota de medidores
- Alarme de segurança residencial
- Controle industrial
- Sensoriamento remoto para automação residencial
- Registros de dados individuais
- Controle de brinquedos
- Rede de sensores
- Monitoramento da pressão dos pneus
- Monitoramento de saúde
- Periféricos de PC sem fio
- Leitura e escrita de tags

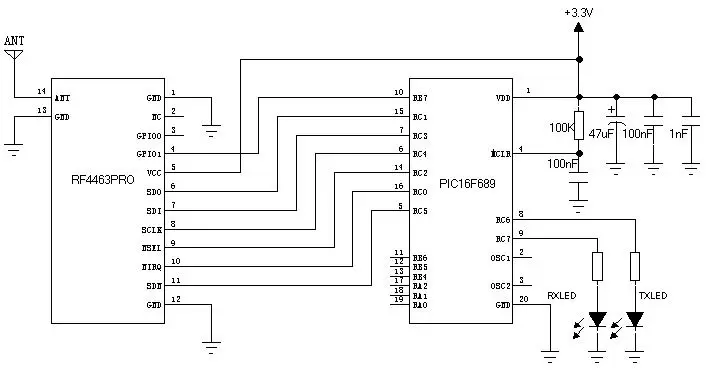

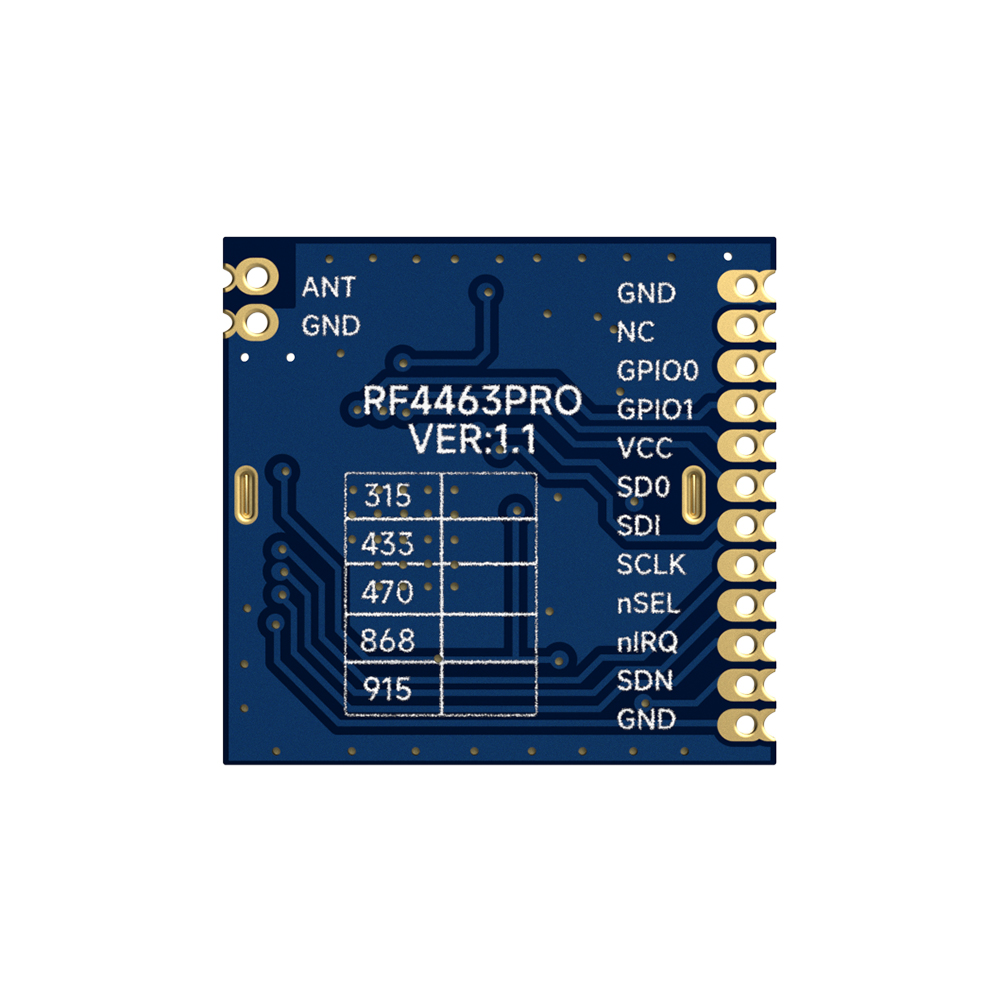

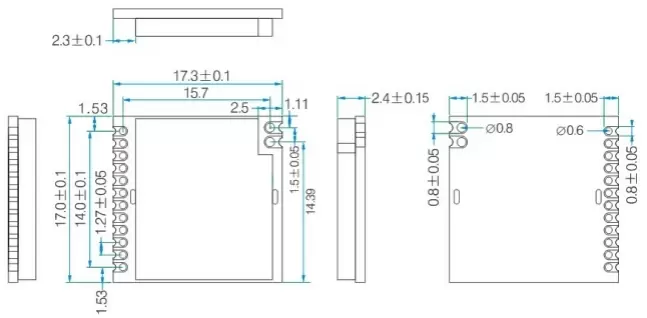

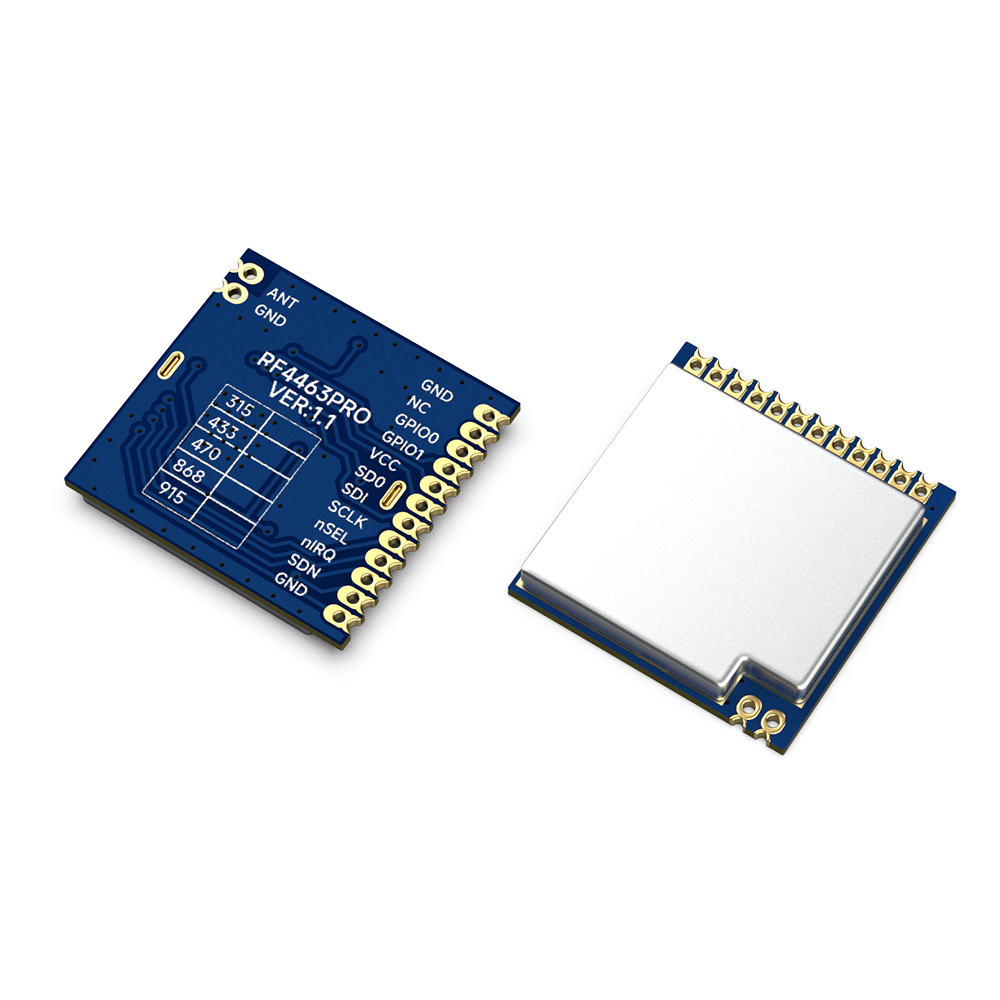

| Pino NÃO. | Nome do pino | Descrição |
| 1 | GND | Aterramento de energia |
| 2 | NC | NC |
| 3 | GPIO0 | Conecte-se diretamente ao pino GPIO0 do chip |
| 4 | GPIO1 | Conecte-se diretamente ao pino GPIO1 do chip |
| 5 | CCV | Fonte de alimentação positiva 3,3V |
| 6 | SDO | 0～VDD V saída digital, fornece função de leitura serial para registro de controle interno |
| 7 | IDE | Entrada de dados seriais. 0~VDD Entrada digital. Este pino é um barramento de fluxo de dados serial de dados seriais de 4 fios. |
| 8 | SCLK | Entrada de relógio serial. 0~VDD Entrada digital. Este pino fornece uma função de relógio de dados seriais de 4 fios. |
| 9 | nSEL | Interface serial seleciona pino de entrada. 0~VDD Entrada digital. Este pino fornece função de seleção/habilitação para barramento de dados serial de 4 fios. Este sinal também é usado para indicar o modo de leitura/gravação em rajada. |
| 10 | nIRQ | Saída de interrupção |
| 11 | SDN | Pino de habilitação do chip. 0~VDD Entrada digital. SDN=0 em todos os modos, exceto no modo de desligamento. Quando SDN=1, o chip será completamente desligado e o conteúdo do registrador será perdido. |
| 12 | GND | Aterramento de energia |
| 13 | GND | Aterramento de energia |
| 14 | FORMIGA | Conecte com antena coaxial de 50 ohms |
