| Parâmetro | Min | TIPO. | Máx. | Unidade | Doença |
| Condição de operação | |||||
| Faixa de tensão de trabalho | 1.8 | 3.3 | 3.6 | V | |
| Tensão de temperatura | -40 | 85 | ℃ | ||
| Consumo atual | |||||
| Rx Current | 18.5 | MA | |||
| TX Corrente | 85 | MA | @20DBM | ||
| Sono atualizado | <1 | ua | |||
| Parâmetro de RF | |||||
| Faixa de frequência | 403 | 433 | 463 | MHz | @433MHz |
| 470 | 490 | 510 | MHz | @490MHz | |
| 838 | 868 | 898 | MHz | @868MHz | |
| 900 | 915 | 930 | MHz | @915MHz | |
| Taxa de modulação | 0,123 | 256 | KBPS | Fsk | |
| Faixa de potência de saída | 1 | 20 | dbm | ||
| Recebendo sensibilidade | -121 | dbm | @Data Taxa = 1,2kbps | ||
| Modulação | (G)FSK |
| Chip | si4432 |
| Freqüência | 315 MHz, 433 MHz, 470 MHz, 868 MHz, 915 MHz |
| Potência de saída | 100mW |
| Interface | IPS |

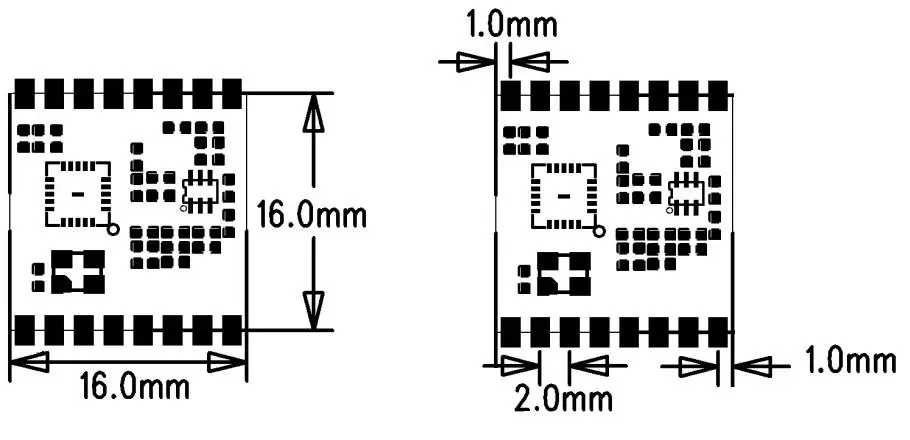

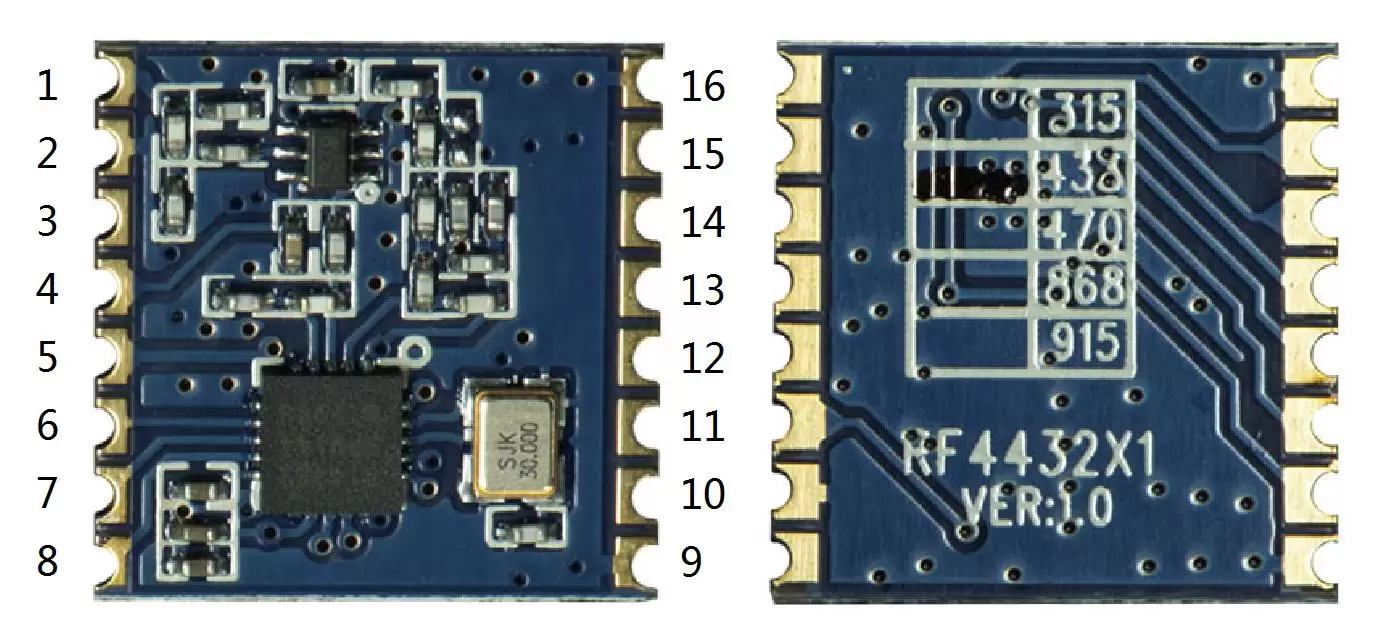

| Pino NÃO. | Nome do pino | Descrição |
| 1 | FORMIGA | Conecte com antena coaxial de 50 ohms |
| 2 | GND | Aterramento de energia |
| 3 | RX_ANT | Pino de controle do interruptor da antena de transmissão |
| 4 | TX_ANT | Pino de controle do interruptor da antena receptora |
| 5 | CCV | Conecte à fonte de alimentação positiva 3,3V |
| 6 | GPIO0 | Conecte-se diretamente ao pino GPIO0 do chip |
| 7 | GPIO1 | Conecte-se diretamente ao pino GPIO1 do chi |
| 8 | GPIO2 | Conecte-se diretamente ao pino GPIO 2 do chi |
| 9 | GND | Aterramento de energia |
| 10 | SDO | 0～VDD V saída digital, fornece função de leitura serial para registro de controle interno |
| 11 | IDE | Entrada de dados seriais. 0~VDD Entrada digital. Este pino é um barramento de fluxo de dados serial de dados seriais de 4 fios. |
| 12 | SCLK | Entrada de relógio serial. 0~VDD Entrada digital. Este pino fornece uma função de relógio de dados seriais de 4 fios. |
| 13 | NSEL | Interface serial seleciona pino de entrada. 0~VDD Entrada digital. Este pino fornece função de seleção/habilitação para barramento de dados serial de 4 fios. Este sinal também é usado para indicar o modo de leitura/gravação em rajada. |
| 14 | nIRQ | Pino de saída de interrupção |
| 15 | SDN | Pino de habilitação do chip. 0~VDD Entrada digital. SDN=0 em todos os modos, exceto no modo de desligamento. Quando SDN=1, o chip será completamente desligado e o conteúdo do registrador será perdido. |
| 16 | GND | Aterramento de energia |
