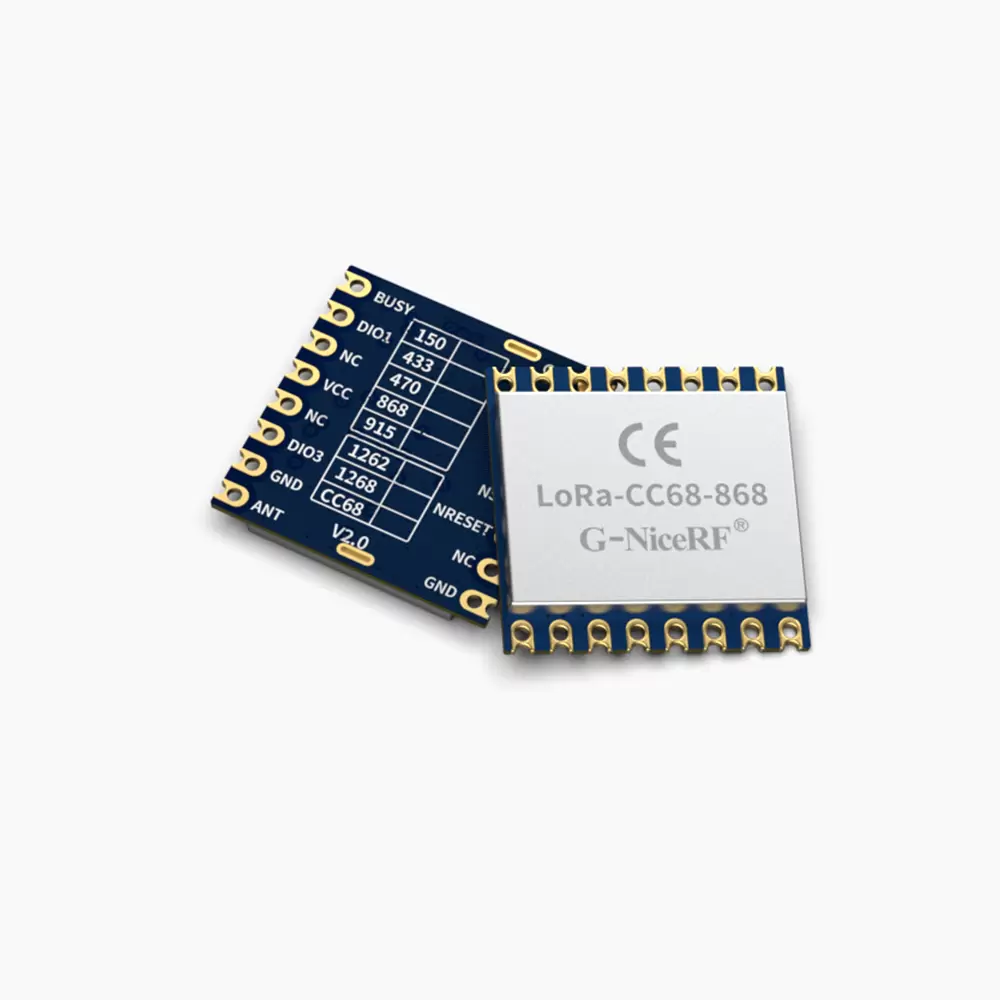

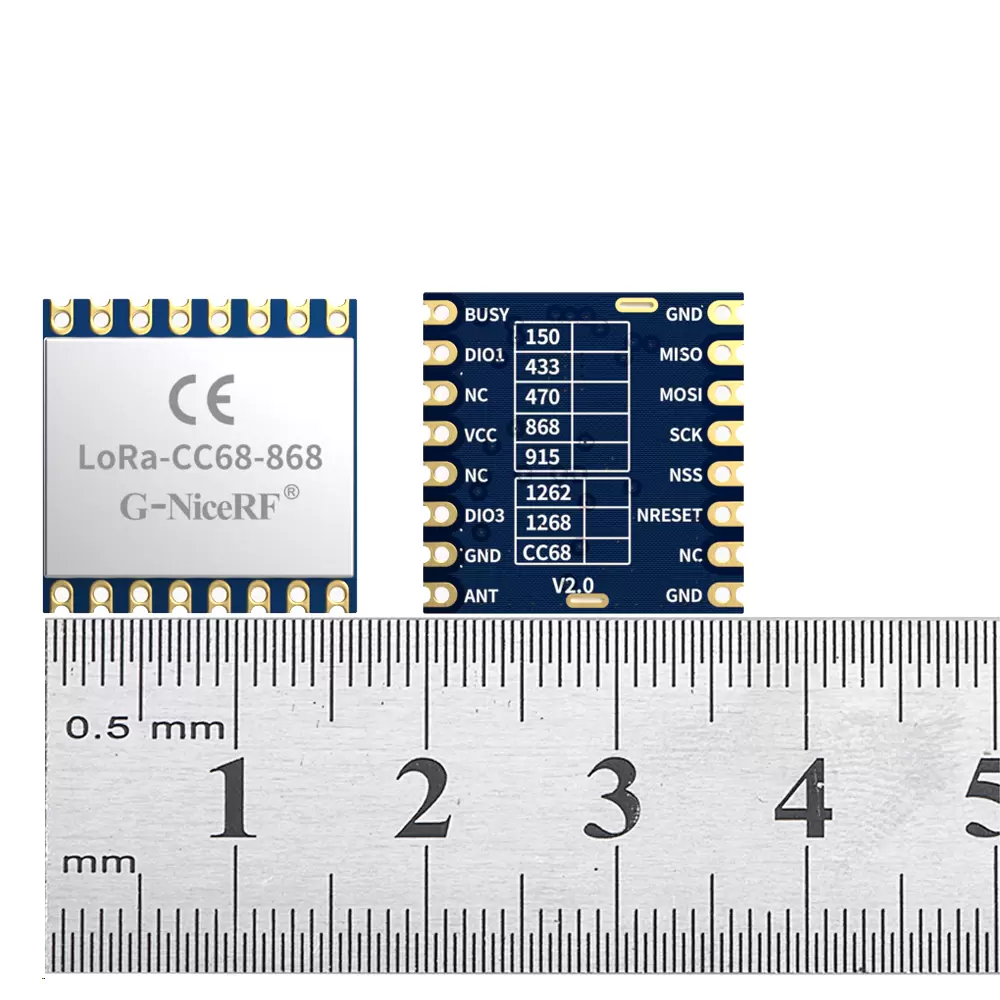

LoRa-CC68-868: Módulo LoRa baseado em LLCC68 com interface SPI aprovada pela CE-RED e proteção ESD

O módulo LoRa-CC68 LoRa adota o dispositivo LLCC68 da Semtech e o oscilador de cristal industrial de alta precisão, o que torna o módulo com corrente de recepção ultrabaixa, baixa corrente de sono e boa sensibilidade -129dBm. Ele pode ativar o microcontrolador externo periodicamente sob baixo consumo de energia com oscilador de 64KHz integrado. A chave da antena do módulo é integrada e controlada pelo chip RF, que economiza recursos do MCU externo. Além disso, o LoRa-CC68 possui tamanho compacto e potência de saída de 22dBm (160mW), o que apresenta grandes vantagens em IoT e aplicações alimentadas por bateria.
LoRa-CC68 é produzido e testado estritamente usando processos sem chumbo e está em conformidade com os padrões RoHS e REACH.

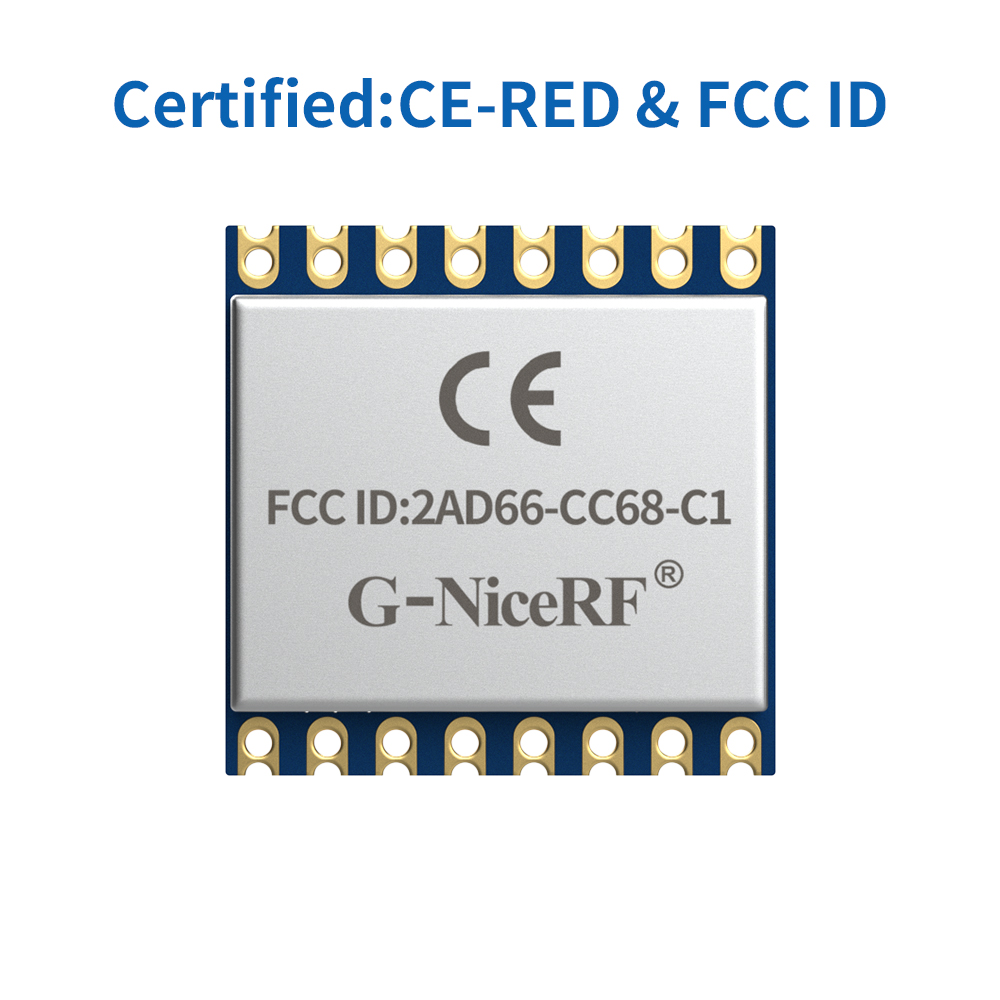

LoRa-CC68 obteve a certificação CE-RED a 868 MHz e obteve a certificação FCC ID a 915 MHz.

Contate-nos

DOWNLOAD

★Nota: O módulo de envio padrão usa oscilador de cristal industrial de 10ppm, o oscilador de cristal TCXO é opcional para requisitos especiais:

Parâmetro	Min.	Tipo.	Máx.	Unidade	Doença
Condição de Operação
Tensão de trabalho	1.8	3.3	3.7	V
Faixa de temperatura	-40	25	85	℃
Consumo Atual
Corrente RX		<5		mA	Oscilador de cristal @10ppm
Corrente RX		< 6,5		mA	Cristal @TCXO
Corrente TX		<130		mA	@868MHz @915MHz
Corrente TX		<110		mA	@433MHz @490MHz
Corrente de sono		1,9		vocêA	Modo OFF (modo SLEEP com partida a frio) Todos os blocos desligados
		2.3		vocêA	Modo SLEEP (modo SLEEP com partida a quente) Configuração mantida
		2.9		vocêA	Modo SLEEP (modo SLEEP com partida a quente) Configuração mantida + RC64k
		0,56		mA	Modo STDBY_RC,RC13M, XOSC DESLIGADO
		2,35		mA	Modo STDBY_XOSC, XOSC LIGADO
Parâmetro RF
Faixa de frequência	400	433	450	MHz	@433 MHz
	470	490	510	MHz	@490 MHz
	848	868	888	MHz	@868 MHz
	900	915	940	MHz	@915 MHz
Potência de saída	-15	22		dBm
Recebendo sensibilidade		-129		dBm	@LoRa BW=250KHz_SF = 10_CR=4/5

Características do módulo LLCC68 LoRa LoRa-CC68

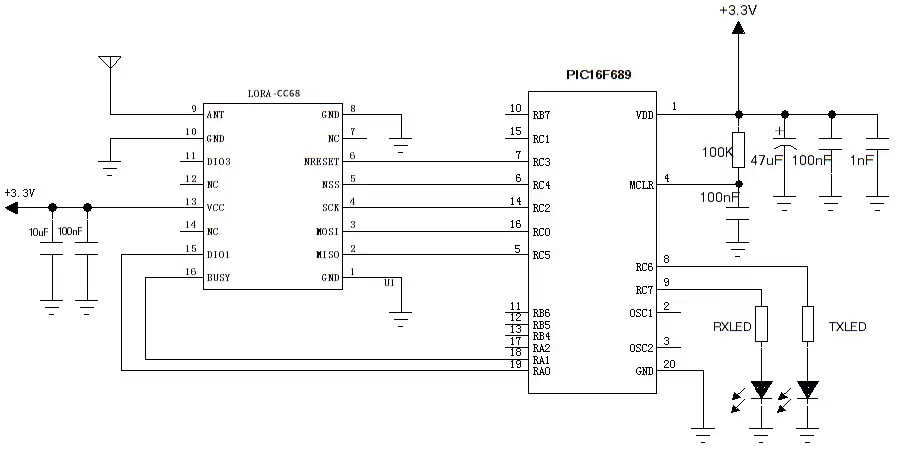

Circuito de aplicação típico do módulo LoRa LLCC68 LoRa-CC68

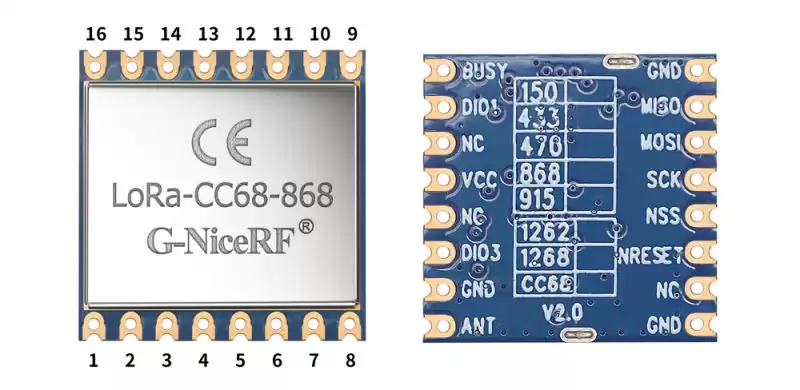

Pinos do módulo LoRa LLCC68 LoRa-CC68

Pino NÃO.	Nome do alfinete	Descrição
1	GND	aterramento de energia
2	Miso	Saída SPI
3	MOSI	Entrada SPI
4	SCK	Relógio serial
5	NSS	Habilitar SPI
6	NRESET	Redefinir entrada
7,12,14	NC	Vazio
8	GND	Aterramento de energia
9	FORMIGA	Conecte com antena de 50 ohms
10	GND	Aterramento de energia
11	DIO3	Pode ser personalizado como indicação de sinal de interrupção, detalhes na folha de dados do chip (Nota: saída para controlar TCXO quando o cristal TCXO é usado)
13	CCV	Fonte de alimentação (padrão 3,3 V)
15	DIO1	Pode ser personalizado como indicação de sinal de interrupção, detalhes na folha de dados do chip
16	OCUPADO	Usado para indicação de status, consulte a folha de dados para obter detalhes

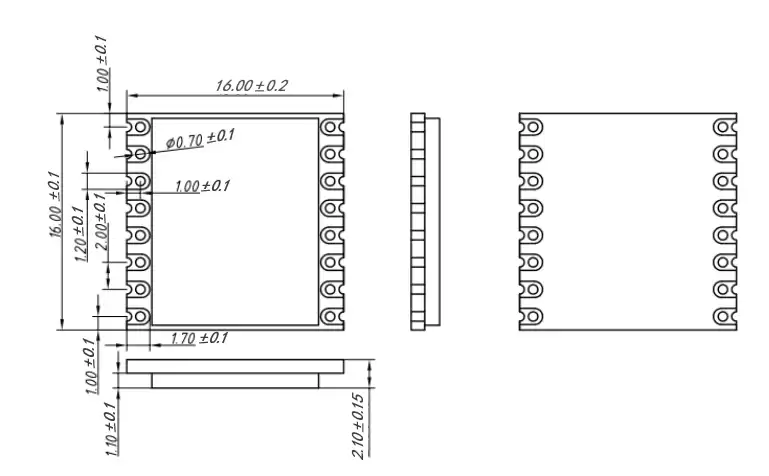

Dimensões mecânicas do módulo LLCC68 LoRa LoRa-CC68
