CC68-C1: LLCC68 FCC ID & CE-RED RED LORA Módulo com interface SPI

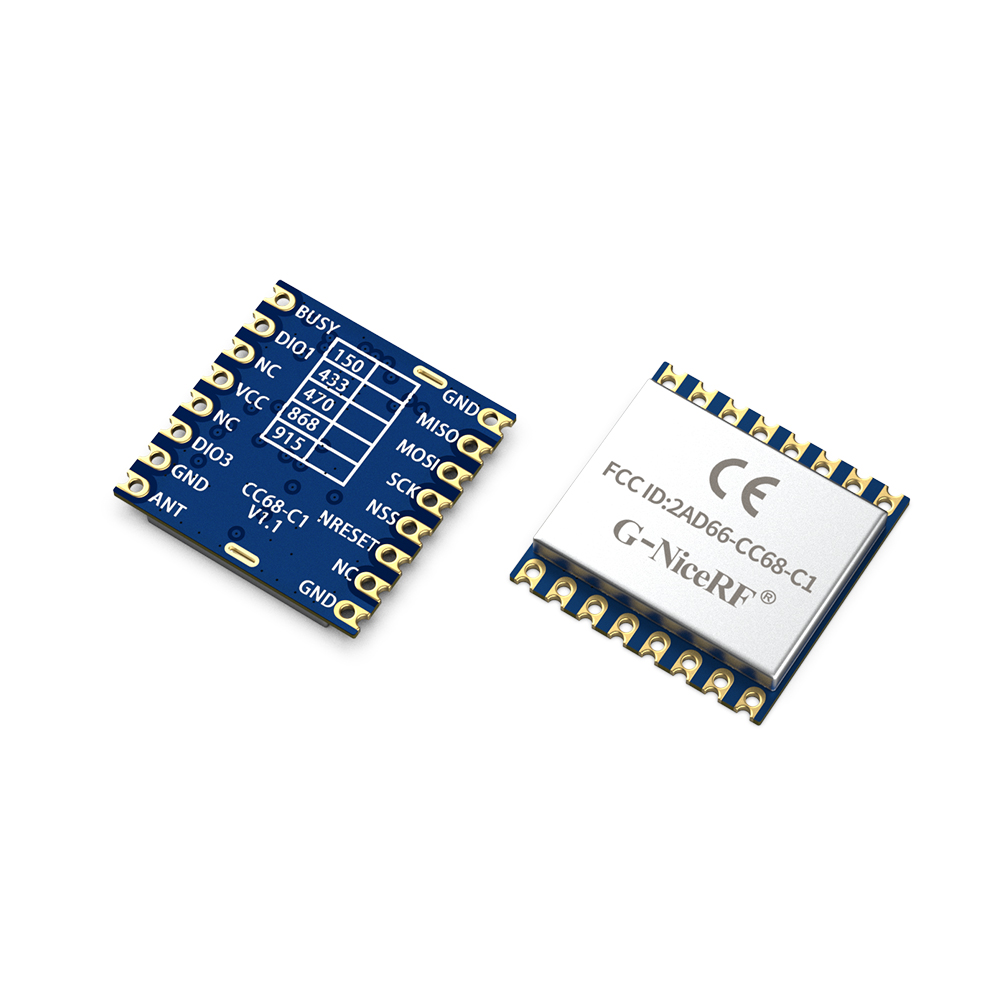

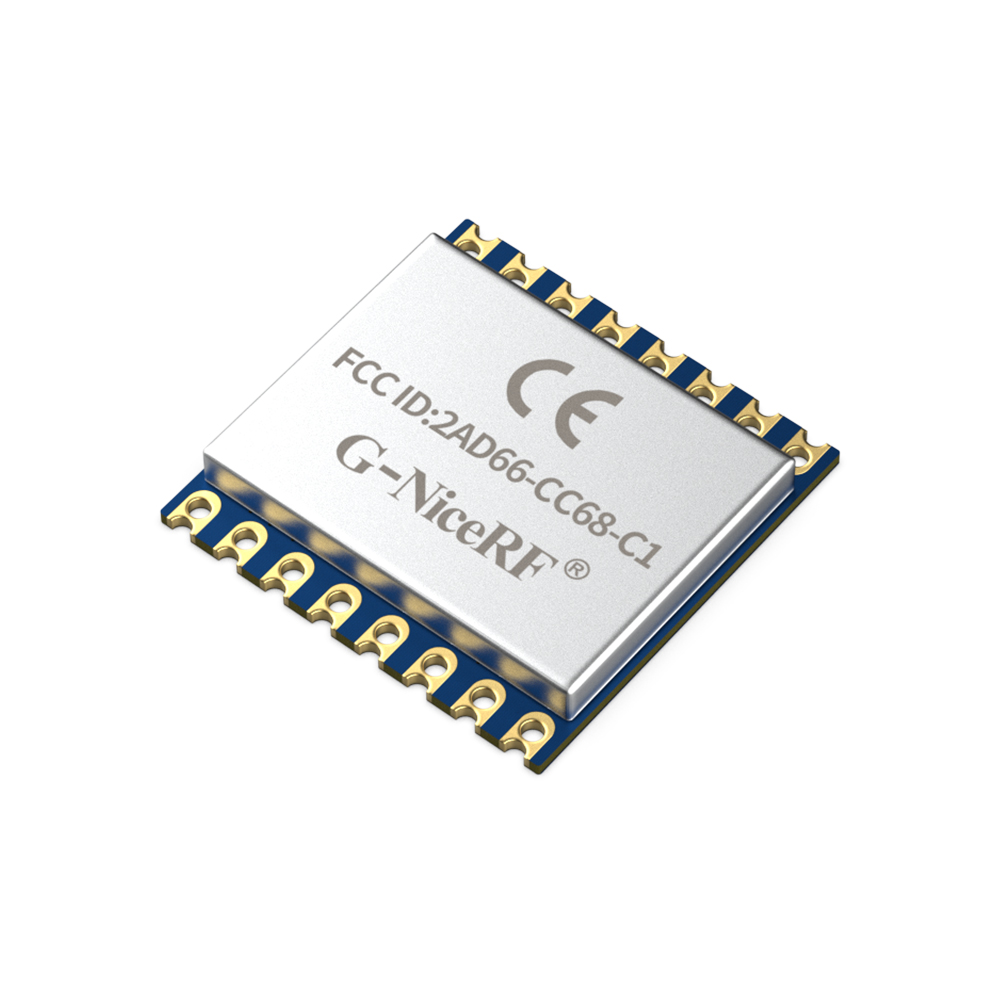

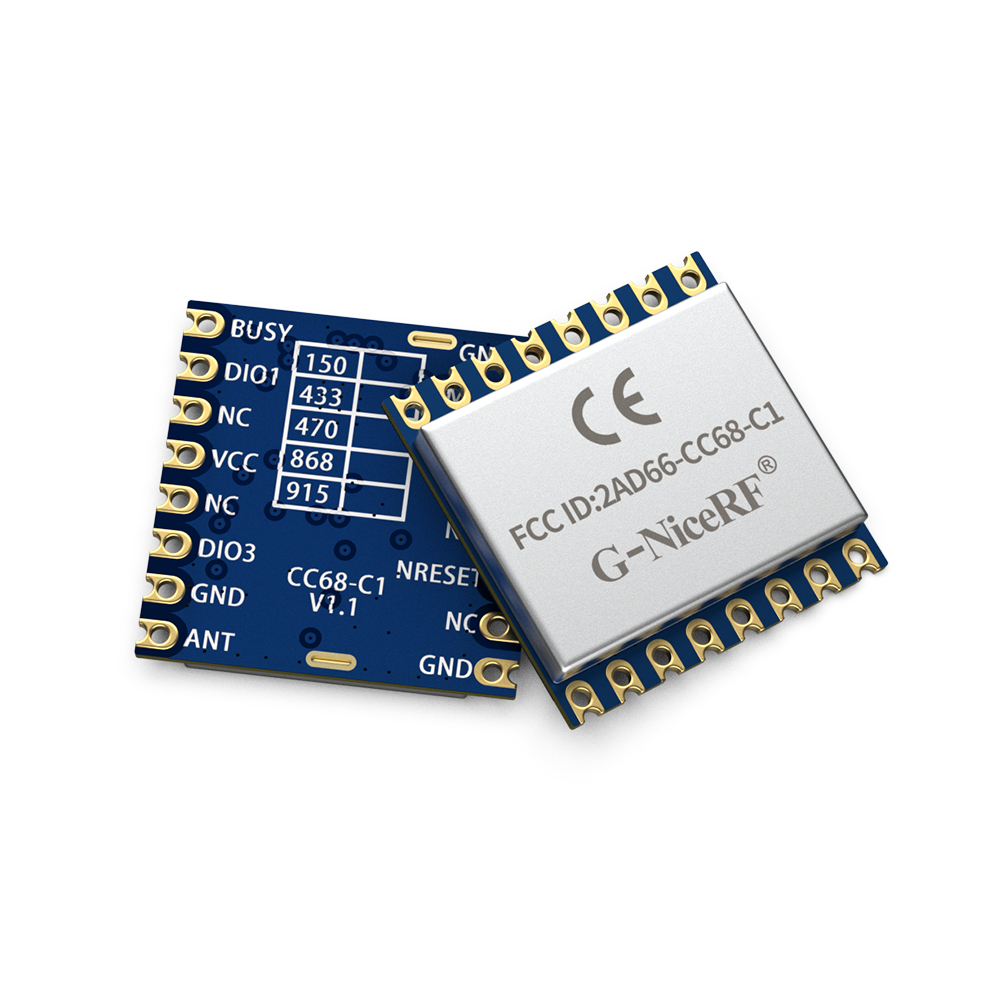

O módulo CC68-C1 LORA adota o dispositivo LLCC68 da Semtech e oscilador de cristal de alta precisão industrial, que faz com que o módulo com corrente de recepção ultra-baixa, baixa corrente do sono e boa sensibilidade -129dbm. Ele pode acordar o microcontrolador externo periodicamente sob baixo consumo de energia com osciladores internos de 64kHz. A mudança de antena do módulo é integrada e controlada pelo chip de RF, que salva os recursos do MCU externo. Além disso, o CC68-C1 possui tamanho compacto e potência de saída de 22dBM (160mW), que têm grandes vantagens em aplicações de IoT e bateria.
O CC68-C1 é produzido e testado estritamente usando processos livres de chumbo e cumpre os ROHs e os padrões de alcance.
Além disso, o CC68-C1 obteve certificação CE-RED @ 868MHz e obteve a certificação FCC IC @ 915MHz.

Contate-nos

DOWNLOAD

★ NOTA: O módulo de remessa padrão usa oscilador de cristal industrial 10ppm, o oscilador de cristal TCXO é opcional para requisitos especiais:

Parâmetro	Min.	TIPO.	Máx.	Unidade	Doença
Condição de operação (VCC = 3,3V, formiga a 50 ohm)
Tensão de trabalho	1.8	3.3	3.7	V
Faixa de temperatura	-40	25	85	℃
Consumo atual
Rx Current		<5		MA	@10ppm Oscilador de cristal
TX Corrente		<130		MA	@868MHz @915MHz
TX Corrente		<110		MA	@433MHz @490MHz
Sono atualizado		1.9		ua	Modo Off (modo de suspensão com início frio) todos os bloqueios
		2.3		ua	Modo de suspensão (modo de suspensão com início quente) Configuração retida
		2.9		ua	Modo de suspensão (modo de suspensão com iniciação quente) Retida + rc64k
		0,56		MA	STDBY_RC MODE, RC13M, XOSC OFF
		2.35		MA	STDBY_XOSC MODE, XOSC em
Parâmetro de RF
Faixa de frequência	400	433	450	MHz	@433MHz
	470	490	510	MHz	@490MHz
	848	868	888	MHz	@868MHz
	900	915	940	MHz	@915MHz
Potência de saída	-15	22		dbm
Recebendo sensibilidade		-129		dbm	@Lora bw = 250khz_sf = 10_cr = 4/5

Características do módulo LLCC68 LoRa CC68-C1

Circuito de aplicação típico

Circuito de aplicação típico do módulo LLCC68 LORA CC68-C1

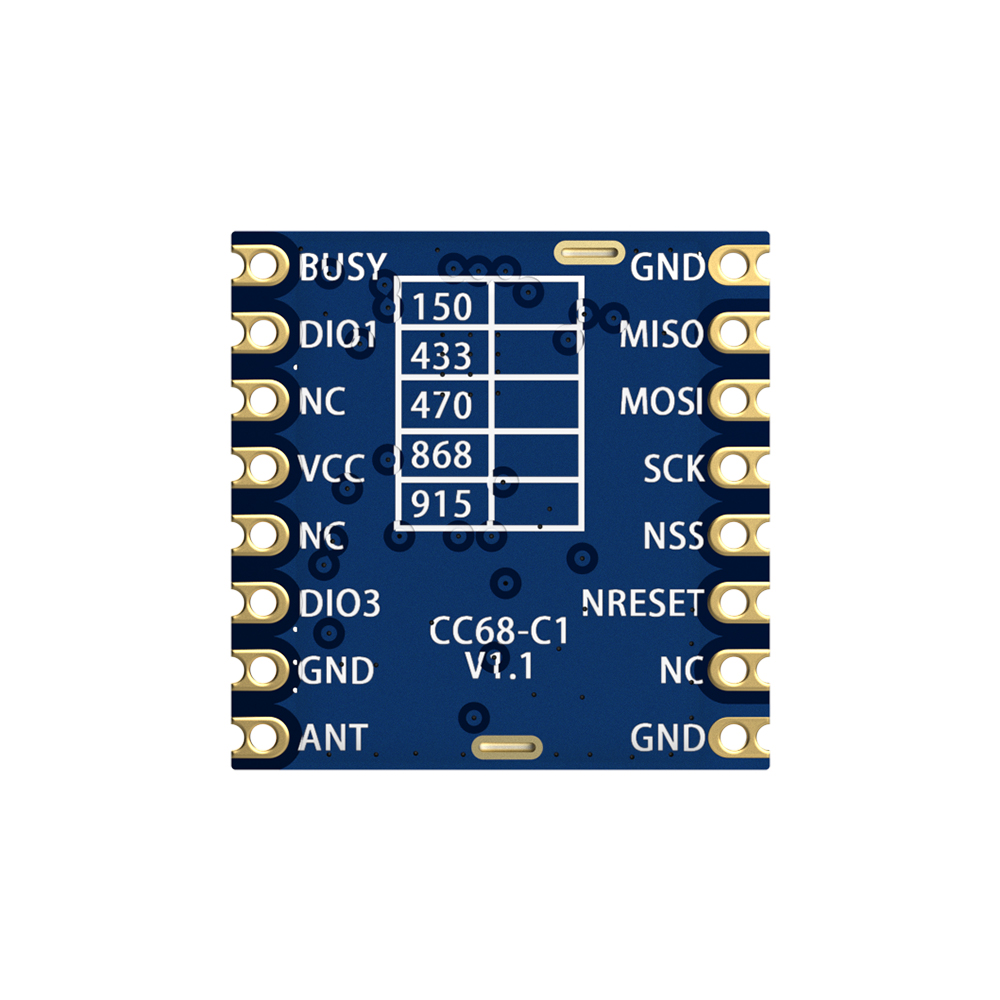

Definição de pino

Pino não.	Nome do pino	Descrição
1	Gnd	energia de energia
2	Miso	Saída SPI
3	Mosi	Entrada spi
4	Sck	Relógio em série
5	NSS	SPI Ativar
6	Nseset	Redefinir entrada
7、12、14	NC	Vazio
8	Gnd	Energia de energia
9	FORMIGA	Conecte -se com a antena de 50 ohm
10	Gnd	Energia de energia
11	DIO3	Pode ser personalizado como indicação de sinal de interrupção, detalhes na folha de dados do chip (Nota: Saída para controlar o TCXO quando o cristal tcxo é usado)
13	VCC	Fonte de alimentação （Padrão 3.3V）
15	Dio1	Pode ser personalizado como indicação de sinal de interrupção, detalhes na folha de dados do chip
16	OCUPADO	Usado para indicação de status, consulte a folha de dados para obter detalhes

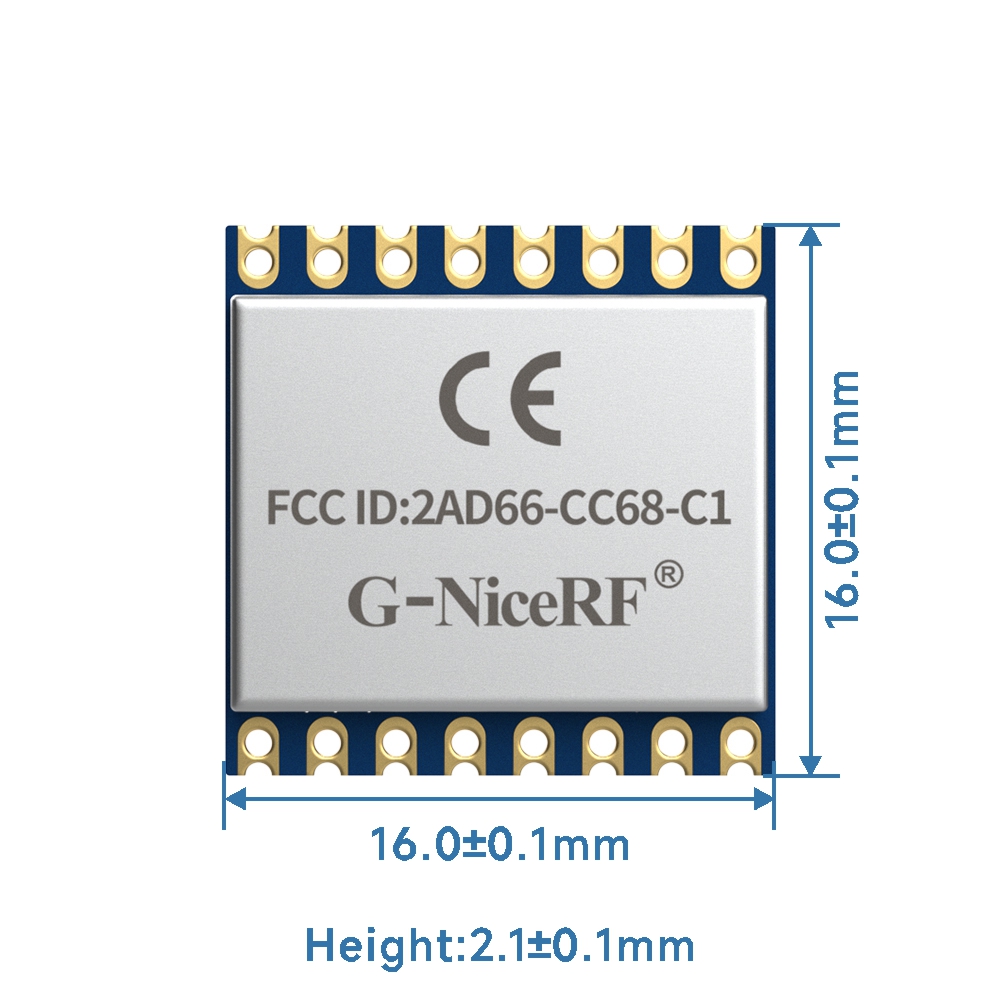

Dimensões mecânicas
