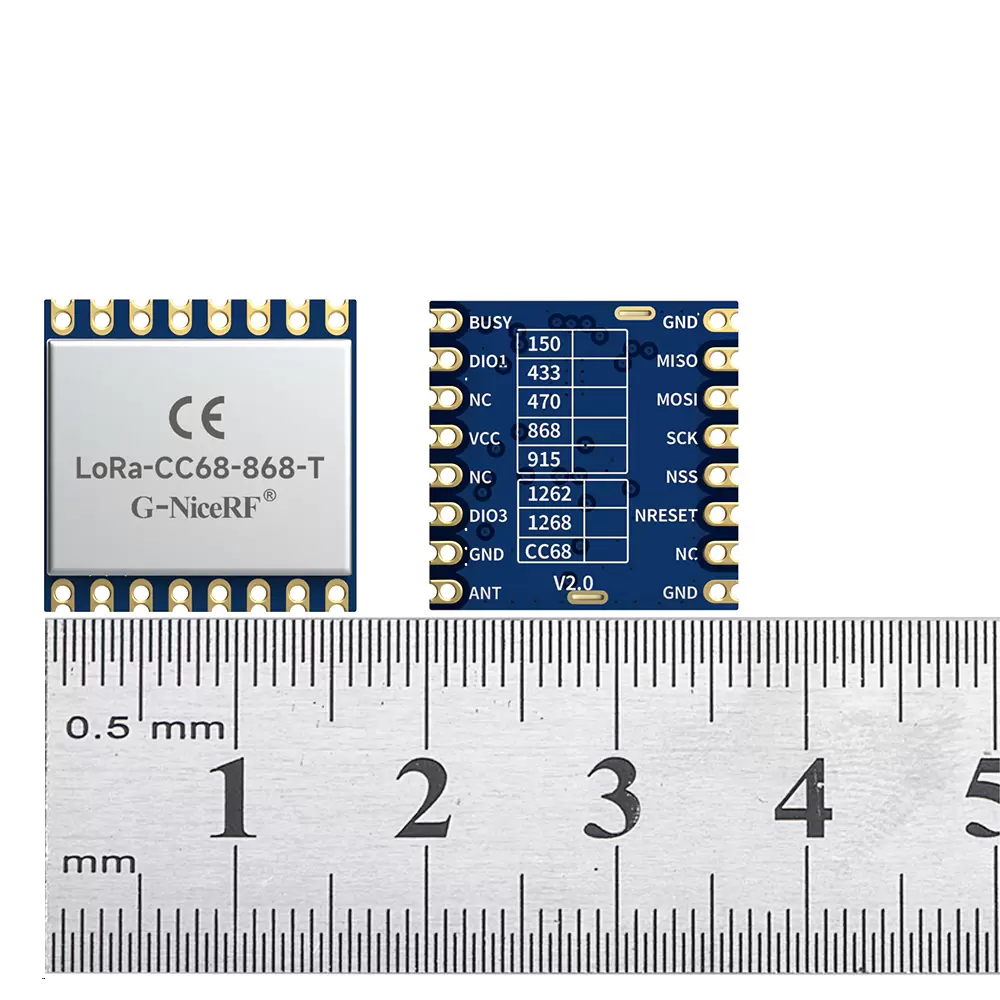

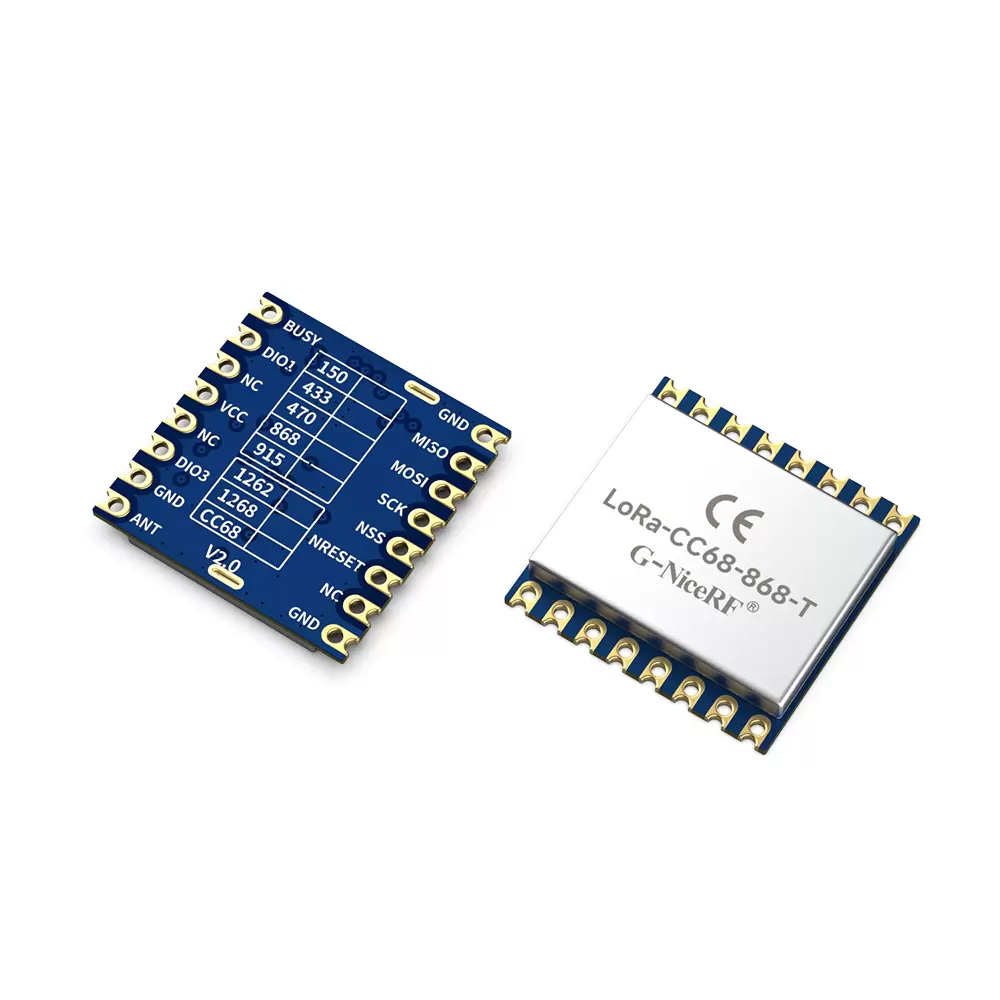

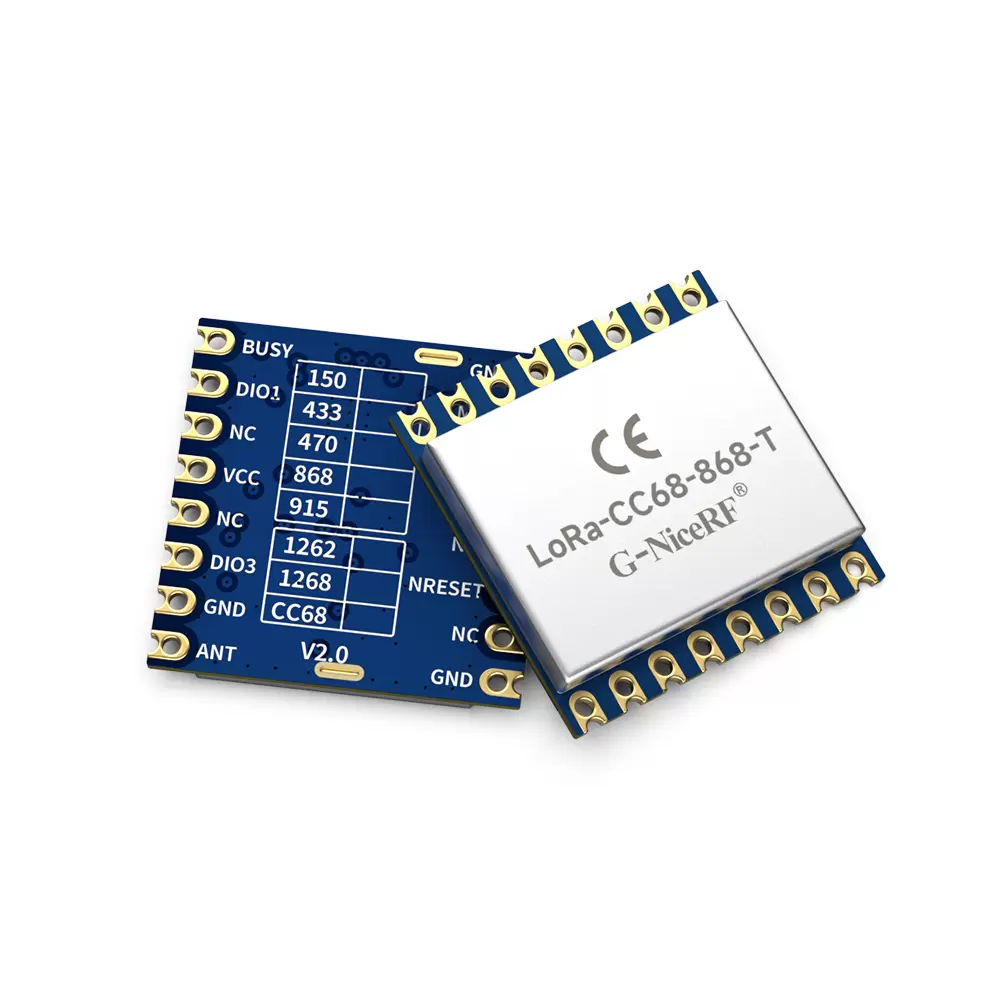

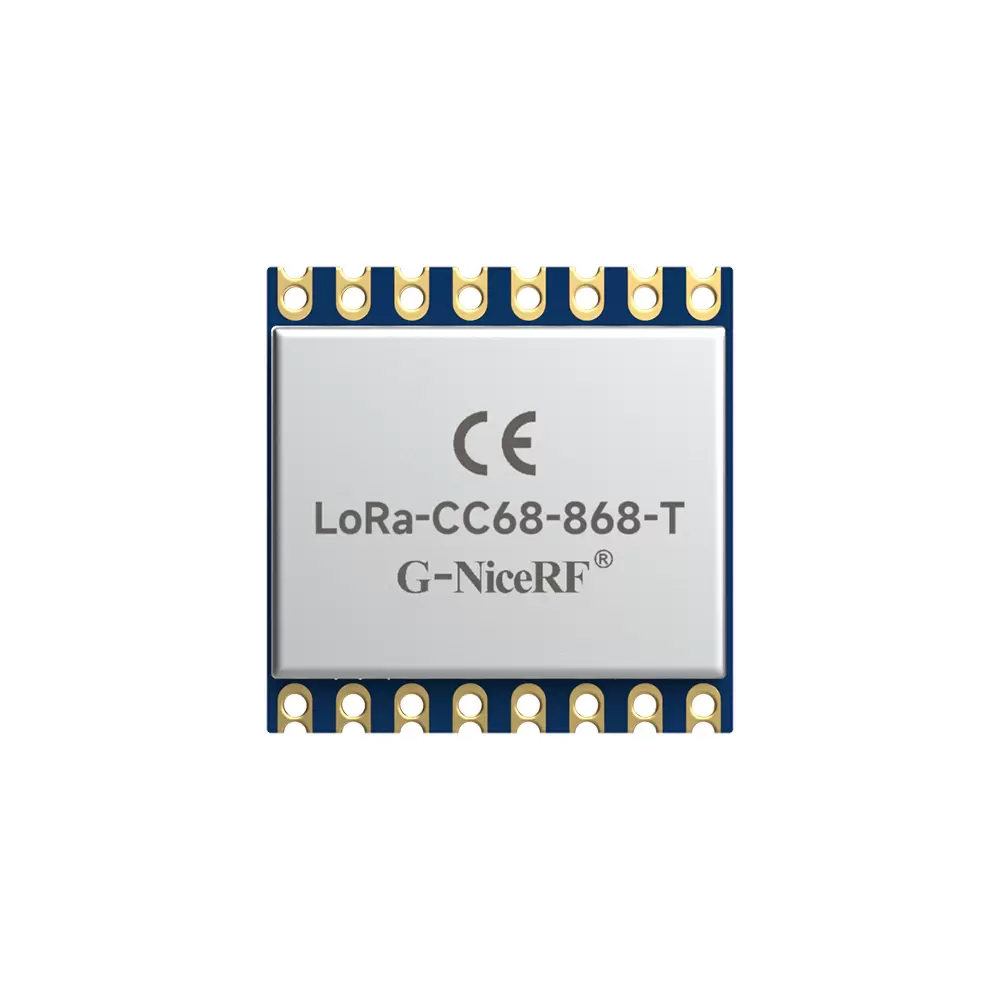

O módulo sem fio LoRa-CC68-868-T adota o dispositivo LLCC68 da Semtech e um oscilador de cristal industrial de alta precisão, o que lhe confere uma corrente de recepção ultrabaixa, baixa corrente de repouso e boa sensibilidade de -129 dBm. Ele pode ativar o microcontrolador externo periodicamente com baixo consumo de energia, graças ao oscilador de 64 kHz integrado . Um interruptor de antena do módulo é integrado e controlado pelo chip de RF , o que economiza os recursos do microcontrolador externo. Além disso, o Lora-CC68 possui tamanho compacto e potência de saída de 22 dBm (160 mW) , o que oferece grandes vantagens em aplicações de IoT e alimentadas por bateria.

O LoRa-CC68 é produzido e testado rigorosamente usando processos sem chumbo e está em conformidade com os padrões RoHS e Reach. Além disso, o LoRa-CC68 possui certificação CE a 868 MHz e FCC a 915 MHz .

Contate-nos

DOWNLOAD

P/N	Banda de frequência	Cristal	Certificação	Observação
★ CC68-C1-433	Centro 433MHz 410-810 MHz personalizável	Oscilador de cristal de nível industrial de 10 ppm	NÃO	Escudo
LoRa-CC68 -433 -TCXO	Centro 433MHz 410-810 MHz personalizável	Oscilador de cristal TCXO de 0,5 ppm	NÃO
★ CC68-C1-490	Centro 490MHz 41 0-810 MHz personalizável	Oscilador de cristal de nível industrial de 10 ppm	NÃO
LoRa-CC68-490-TCXO	Centro 490MHz 41 0-810 MHz personalizável	Oscilador de cristal TCXO de 0,5 ppm	NÃO
★ CC68-C1-868	Frequência central 868 e 915 c comum	Oscilador de cristal de nível industrial de 10 ppm	CE e FCC
LoRa-CC68-868 -TCXO	Centro 868 MHz	Oscilador de cristal TCXO de 0,5 ppm	CE
LoRa-CC68 -915 -TCXO	Centro 915 MHz	Oscilador de cristal TCXO de 0,5 ppm	FCC
LoRa-CC68 - X1	Centro 433 / 490 /868/915 MHz 150-960MHz personalizável	Oscilador de cristal de nível industrial de 10 ppm	NÃO	Sem escudo , tamanho pequeno
Lora-CC68	Centro 433 / 490 /868/915 MHz 150-960MHz personalizável	Oscilador de cristal de nível industrial de 10 ppm	868- EC, 915-FCC	Escudo

★ Observação: O módulo de envio padrão usa um oscilador de cristal industrial de 10 ppm , o oscilador de cristal TCXO é opcional para requisitos especiais:

Parâmetro	Mín.	Tipo.	Máx .	Unidade	Doença
Condição de operação (Vcc=3,3V, ANT @ 50 ohm)
Tensão de trabalho	1.8	3.3	3.7	V
Faixa de temperatura	-40	25	85	°C
Consumo atual
Corrente RX		< 5		mA	@ oscilador de cristal de 10 ppm
Corrente RX		< 6,5		mA	@ Cristal TCXO
Corrente TX		< 130		mA	@868MHz @915MHz
Corrente TX		< 110		mA	@433MHz @490MHz
Corrente do sono		1.9		uA	Modo OFF (modo SLEEP com partida a frio) Todos os blocos desligados
		2.3		uA	Modo SLEEP (modo SLEEP com partida a quente) Configuração mantida
		2.9		uA	Modo SLEEP (modo SLEEP com partida a quente) Configuração mantida + RC64k
		0,56		mA	Modo STDBY_RC , RC13M, XOSC OFF
		2,35		mA	Modo STDBY_XOSC , XOSC LIGADO
Parâmetro RF
Faixa de frequência	400	433	450	MHz	@433MHz
	470	489,92	510	MHz	@470MHz
	848	868	888	MHz	@868MHz
	900	915	940	MHz	@915MHz
Potência de saída	-15	22		dBm
Sensibilidade de recepção		-129		dBm	@LoRa BW=250KHz_SF = 10_CR=4/5

Interface	SPI
Lasca	LLCC68
Freqüência	868MHz
Modulação	LoRa
Potência de saída	160mW
Certificação	CE-RED

Características

Banda de frequência : 433/490/868/915 MHz ( personalizável 150-960 MHz )
Sensibilidade : -1 29 dBm @Lo R a
Potência máxima de saída : 22 dBm ( 160 mW )
Oscilador de cristal de alta precisão de nível industrial
Lo R a,(G)FSK
25 5 bytes F i F o
Taxa de dados : 0,6-300 Kbps @FSK 1,76-62,5 Kbps @Lora

Aplicações

Leitura de medidores industriais
Gerenciamento de sensores de estacionamento
Automação industrial
Sensor agrícola
Cidade inteligente
Controle remoto
Luzes de rua
Gestão logística
Sensor ambiental
Produtos de saúde
Produtos de segurança
Gestão de armazém

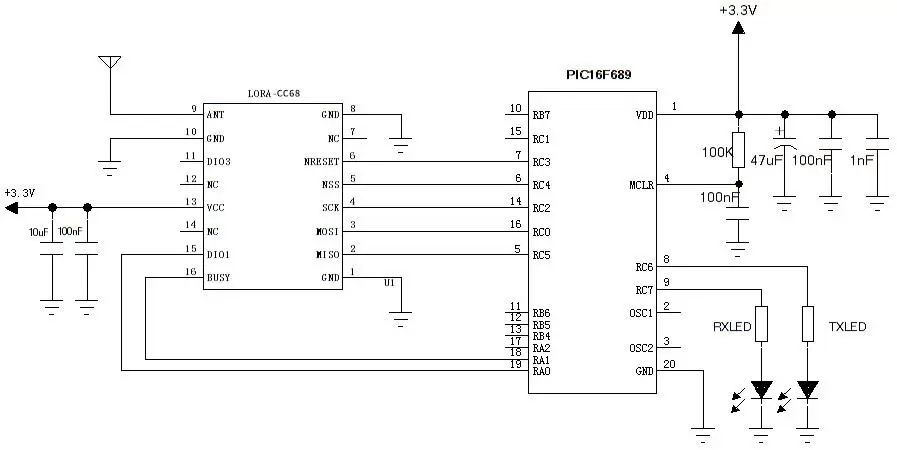

Circuito de aplicação do módulo transceptor sem fio LoRa-CC68-868-T.

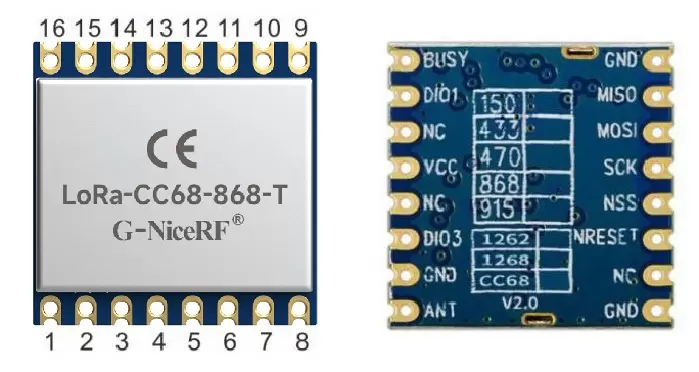

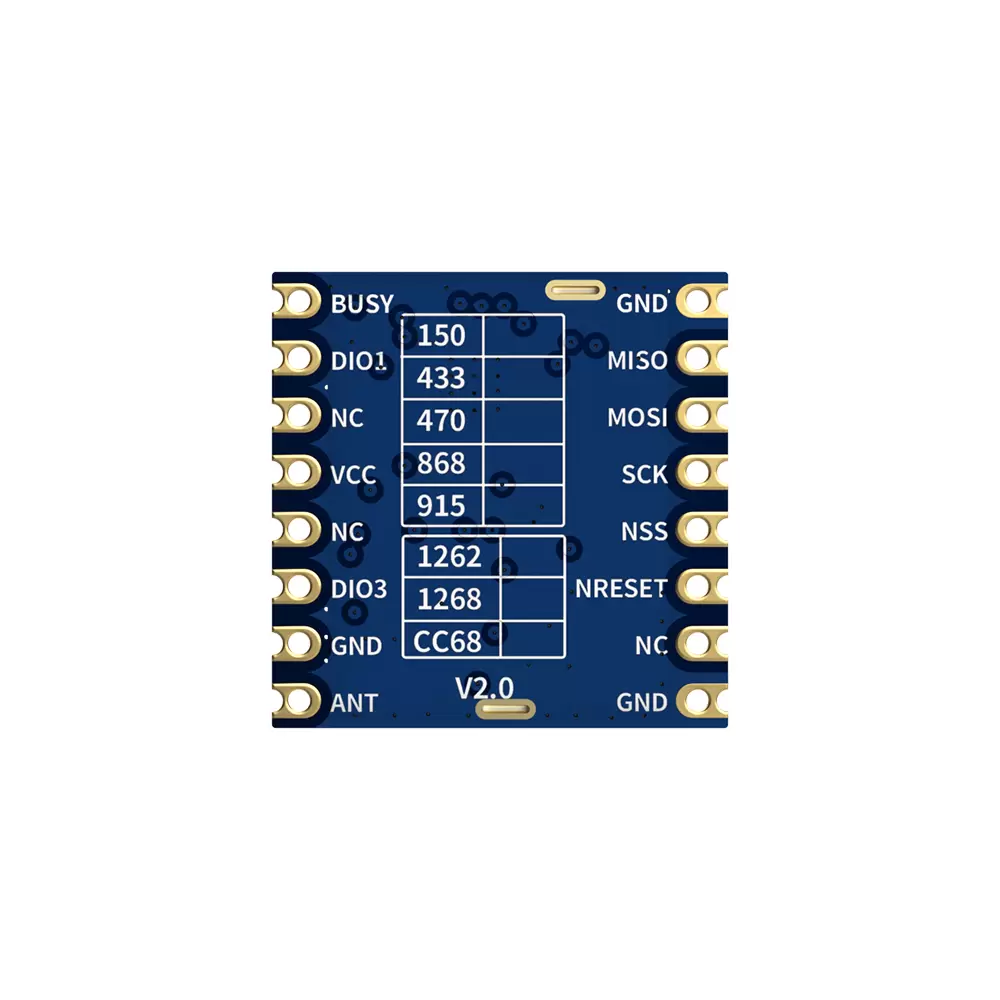

Definição de pinos do módulo transceptor sem fio LoRa-CC68-868-T

Pino Nº.	Nome do PIN	Descrição
1	Terra	aterramento de energia
2	MISSÔ	Saída SPI
3	MOSI	Entrada SPI
4	SCK	Relógio serial
5	NSS	Habilitar SPI
6	NRESET	Redefinir entrada
7 , 12 e 14	NC	Vazio
8	Terra	aterramento de energia
9	FORMIGA	Conecte com antena de 50 ohms
10	Terra	aterramento de energia
11	DIO3	Pode ser personalizado como indicação de sinal de interrupção, detalhes na folha de dados do chip (Nota: saída para controlar TCXO quando o cristal TCXO é usado )
13	VCC	Fonte de alimentação ( padrão 3,3 V )
15	DIO1	Pode ser personalizado como indicação de sinal de interrupção, detalhes na folha de dados do chip
16	OCUPADO	Indicação de status ocupado , detalhes na folha de dados do chip .

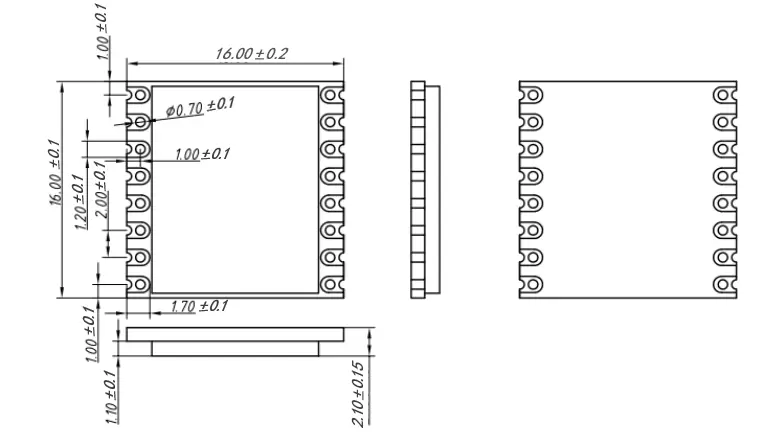

Dimensões mecânicas do módulo transceptor sem fio LoRa-CC68-868-T.
