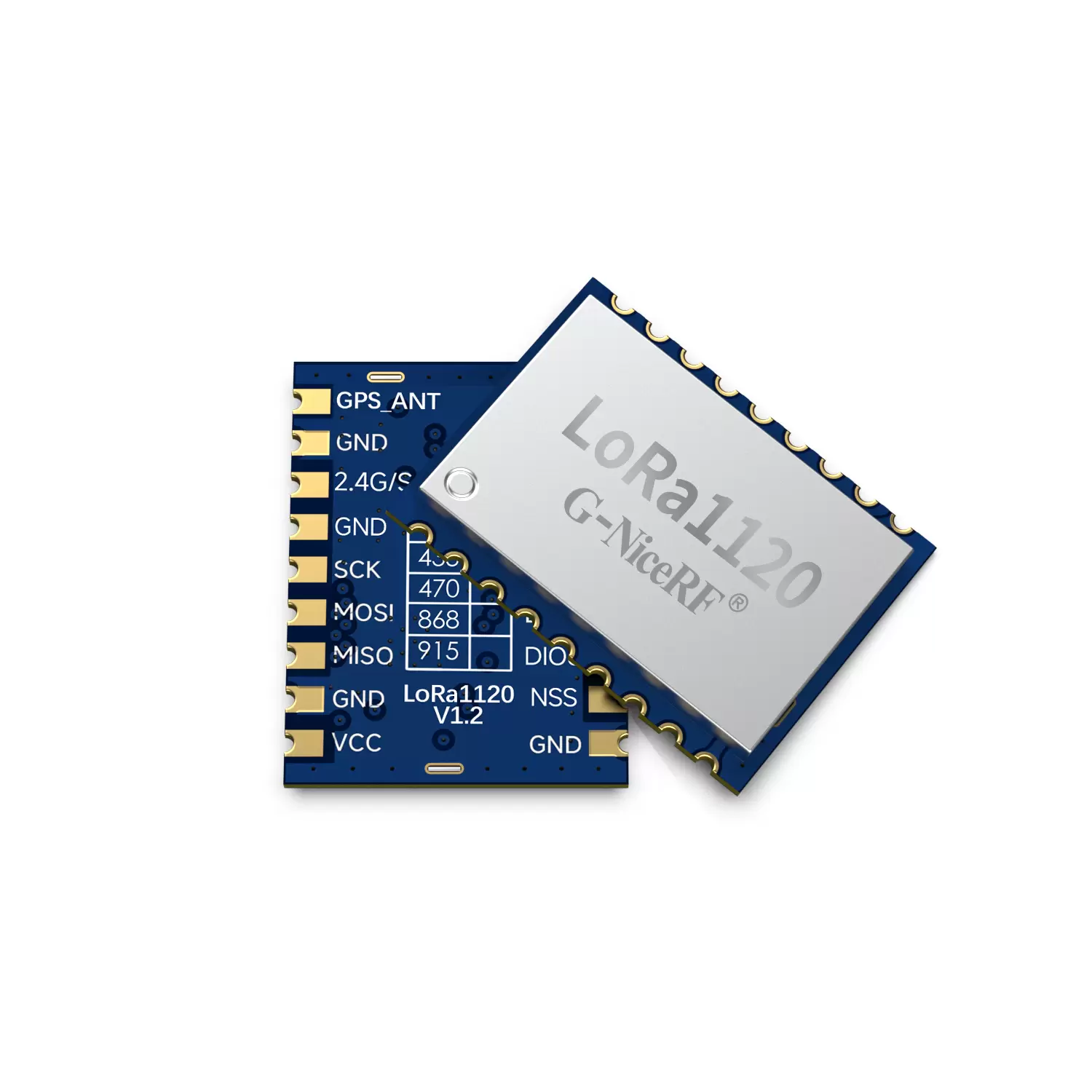

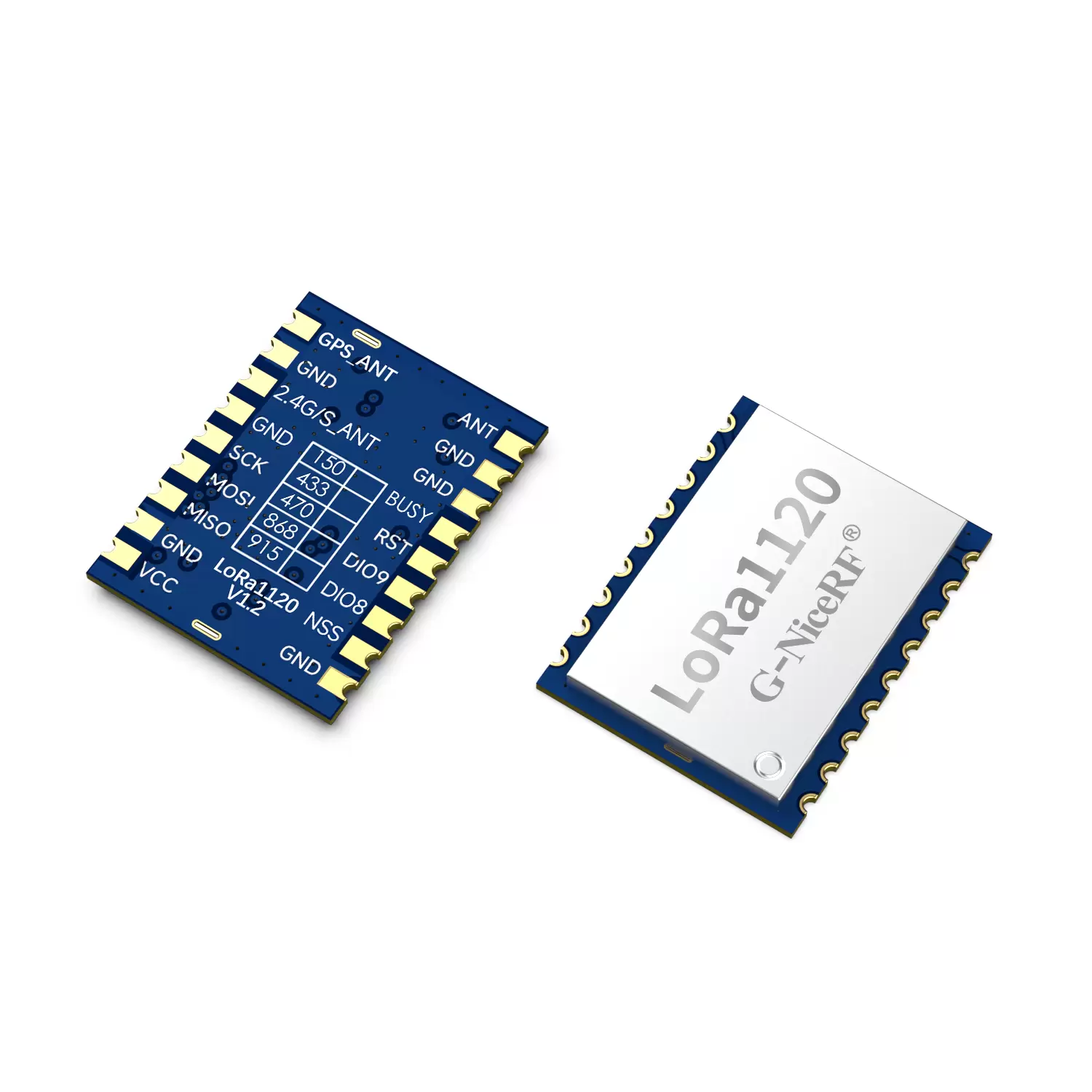

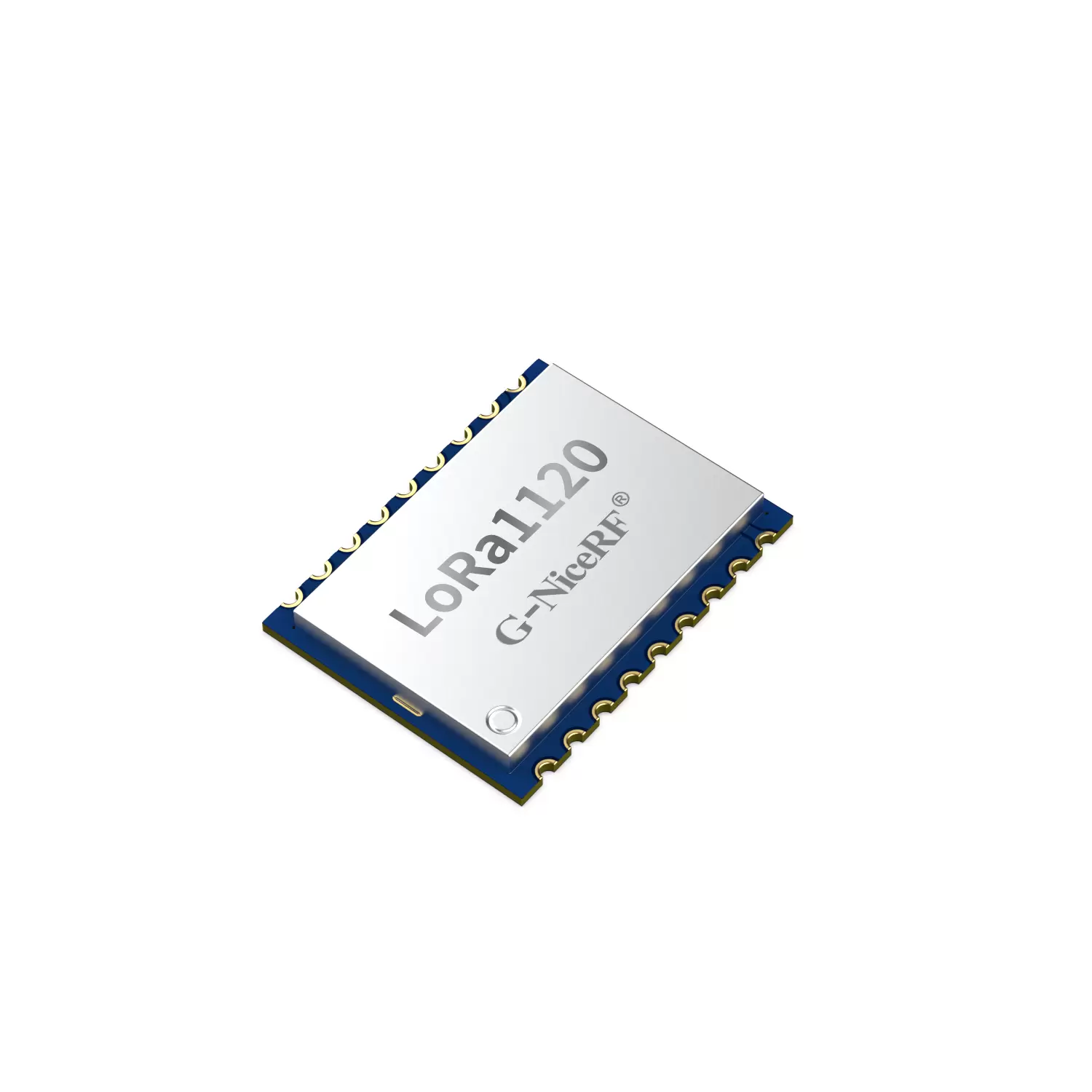

LoRa1120: Módulo de comunicação sem fio multibanda de 160 mW LoRa1120

LoRa1120: Módulo de comunicação sem fio multibanda de 160 mW LoRa1120

O LoRa1120 adota o chip LR1120 da Semtech, um módulo de ultrabaixo consumo de energia projetado especificamente para aplicações de geolocalização global. Ele suporta comunicação LoRa multibanda e comunicação de espectro espalhado por salto de frequência de longo alcance (LR-FHSS), operando nas bandas industriais, científicas e médicas (ISM) sub-GHz e 2,4GHz, bem como na banda S autorizada para comunicação via satélite. O módulo integra um scanner multiconstelação nativo da nuvem do Sistema Global de Navegação por Satélite (GNSS) e um scanner passivo de endereços MAC WiFi, ambos atendidos pelo LoRaCloud™ da Semtech. O LR1120 atende aos requisitos da camada física da especificação padrão LoRaWAN lançada pela LoRa Alliance, mantendo a configurabilidade para atender a diversas necessidades de aplicações e protocolos proprietários.

Contate-nos

DOWNLOAD

SEM DADOS

Parâmetros	Condição de teste	Mín.	Tipo.	Máx.	Unidade
Faixa de tensão		1.8	3.3	3.6	V
Temperatura de operação		- 4 0	25	85	°C
Sinal de entrada máximo			10		dBm
Consumo atual
Transmitir corrente	433MHz		< 110		mA
Transmitir corrente	@2,4 GHz		< 36		mA
Receber corrente	@3,3 V, 2,4 G		< 7		mA
Receber corrente	@3,3v , 433MHz		< 6		mA
Corrente do Sono	@3,3 V		< 1		uA
Parâmetros de RF
Faixa de frequência	@433MHz	400		460	MHz
	@470MHz	470		510	MHz
	@868MHz	850		890	MHz
	@915MHz	900		940	MHz
Potência de transmissão	@Sub-GHz	19	21		dBm
Potência de transmissão	2,4 GHz	10	11		dBm
Sensibilidade de recepção	BW=62,5 KHz, SF=12 @ Sub -GHz		-142		dBm
	BW=125KHz,SF=12 @S Bandas		-132		dBm
	BW=406KHz,SF=7 @2,4GHz		-129		dBm
Erro de frequência			10		ppm
Taxa de modulação (@ Sub -GHz)	@LoRa	0,01		62,5	Kbps
Taxa de modulação (@ Sub -GHz)	@FSK	0,6		300	Kbps
Taxa de modulação ( @bandas S ）	@LoRa	0,292		87,5	Kbps
Taxa de modulação (@bandas 2.4G )	@LoRa	0,476		87,5	Kbps

Características

Bandas Sub-GHz: 433/470/868/915 MHz (Personalizável: 150~960 MHz
Bandas S: 1900MHz ～ 2200MHz
Bandas 2.4 G: 2400MHz～2500MHz
Sensibilidade das bandas S: até -132dBm@BW=125KHz,SF=12
Sensibilidade de bandas sub-GHz: até -144dBm@BW=62,5KHz,SF=12
Sensibilidade de 2,4 GHz: até -129 dBm@ BW=406 KHz, SF=7
Proteção Eletrostática (ESD)
Suporta LR-FHSS
Suporta protocolos LoRaWAN e Sigfox
Suporta criptografia e descriptografia AES-128
Alcance sub-GHz acima de 5 km em áreas abertas
Potência de transmissão ajustável, até 22dBm
Corrente de sono < 1µA
Receber corrente <7 mA
Tamanho pequeno, design de furo de carimbo
Aplicações

Drones
Irrigação remota
Casa inteligente/Agricultura inteligente
Fabricação industrial

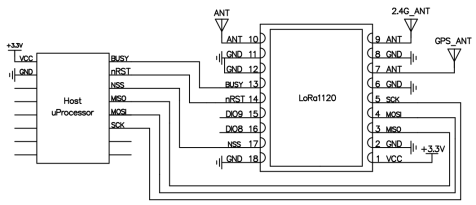

Circuito de aplicação típico do módulo LR1120 LoRa1120

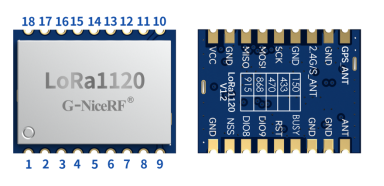

Definição do pino LoRa1120 do módulo LR1120lora

Pino Nº.	Nome do PIN	E/S	Descrição
1	VCC		Conecte à fonte de alimentação positiva
2,6,8,11,12,18	Terra		Conecte à fonte de alimentação negativa
3	MISSÔ	O	Saída de dados SPI
4	MOSI	EU	Entrada de dados SPI
5	SCK	EU	Entrada de relógio SPI
7	2.4/S_ANT		Interface de antena 2.4G e banda S, antena externa de 50Ω
9	GPS_ANT	EU	Interface de antena GPS , antena externa de 50Ω
10	ANTA ANT		Interface de antena de banda sub-GHz, antena externa de 50Ω
13	OCUPADO	O	Usado para indicação de status, consulte a documentação do chip para obter detalhes
14	RST	EU	Reinicie a entrada do gatilho, consulte a folha de dados do chip para obter detalhes
15	DIO9	IO	Interface digital multifuncional, consulte a folha de dados do chip para obter detalhes
16	DIO8	IO	Interface digital multifuncional, consulte a folha de dados do chip para obter detalhes
17	NSS	IO	Entrada de seleção de chip SPI

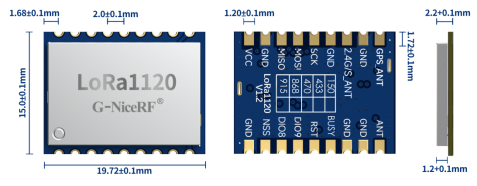

Módulo LR1120 Lora, tamanho LoRa1120
