LoRa2021: Módulo de comunicação sem fio multibanda de 160mW

LoRa2021: Módulo de comunicação sem fio multibanda de 160mW

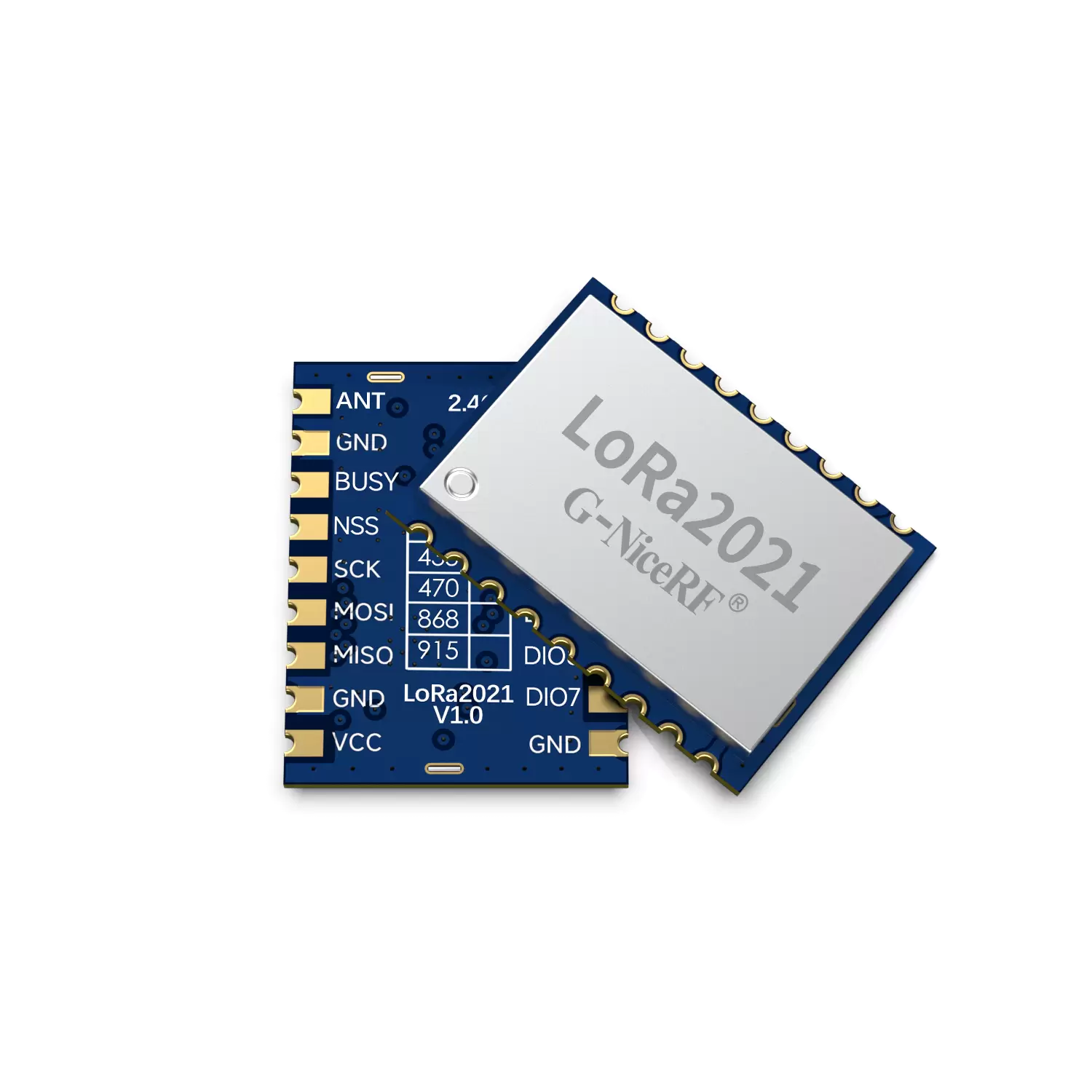

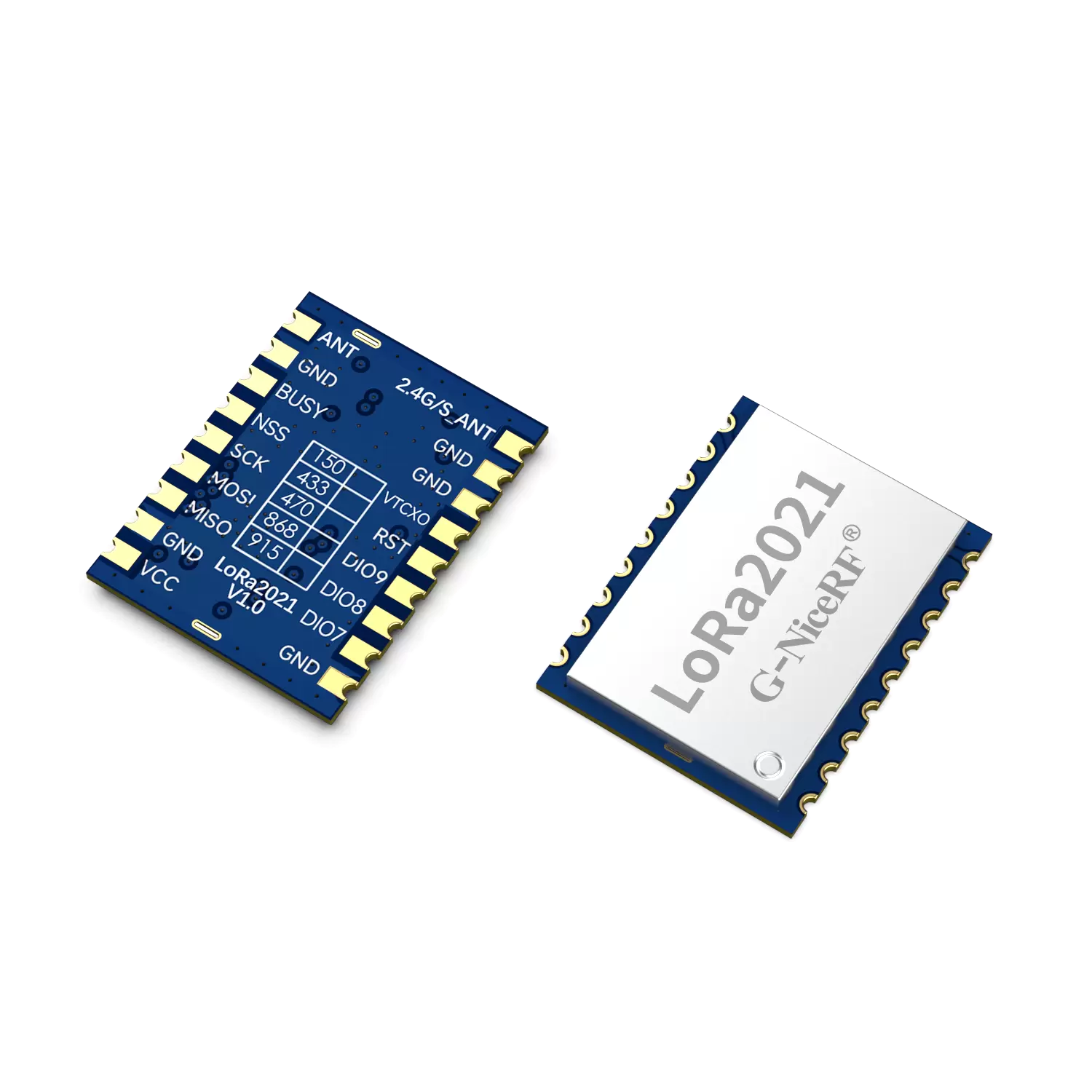

O módulo LoRa2021 é baseado no chip LR2021 da SEMTECH, um transceptor LoRa de ultrabaixo consumo e longo alcance. Ele suporta comunicação terrestre na banda ISM nas frequências sub-GHz e no espectro global de 2,4 GHz, bem como na banda S para conectividade via satélite.

O LoRa2021 suporta LoRa, (G)FSK, (G)MSK, FLRC, 4-FSK, O-QPSK e LR-FHSS (somente transmissão). O LR2021 suporta o protocolo de comunicação LoRaWAN. Ao ser integrado com produtos de terceiros, é compatível com diversos protocolos sem fio de baixo consumo, incluindo Amazon Sidewalk, W-MBUS, Wi-SUN FSK e Z-Wave.

O LoRa2021 é produzido e testado utilizando processos rigorosamente isentos de chumbo e está em conformidade com as normas RoHS e REACH.

Contate-nos

DOWNLOAD

SEM DADOS

Parâmetros	Condições de teste	Mín.	Tipo.	Máximo	Unidade
Faixa de tensão		1.8	3.3	3.6	V
Temperatura de operação		-40	25	85	℃
Sinal de entrada máximo			10		dBm
Consumo atual
Corrente de transmissão	@433MHz		< 110		mA
Corrente de transmissão	@2,4 GHz		< 35		mA
Receba as novidades	@3,3V, 2,4GHz		< 7		mA
Receba as novidades	@3,3V, 433MHz		< 6		mA
Corrente do sono	@3,3V		≤2		uA
Parâmetros de RF
Faixa de frequência	@433MHz	400		460	MHz
	@470MHz	470		510	MHz
	@868MHz	850		890	MHz
	@915MHz	900		940	MHz
Potência de transmissão	@Sub-GHz	19	21		dBm
Potência de transmissão	2,4 GHz	10	11		dBm
Sensibilidade de recebimento	BW=62,5KHz,SF=12 @Sub-GHz		-142		dBm
	BW=125KHz,SF=10 @Sub-GHz		-134
	BW=125KHz,SF=10 @S banda de frequência		-131		dBm
	BW=406KHz,SF=12 @2,4 GHz		-134		dBm
Erro de frequência	@Cristal		10		ppm
Erro de frequência	@TCXO		0,5		ppm
Taxa de modulação (abaixo de GHz)	@LoRa	0,091		62,5	Kbps
	@FRLC	260		2600	Kbps
	@FSK,@863-2.5GHz	0,6		2500	Kbps
Taxa de modulação (@S Bandas de frequência)	@LoRa	0,292		87,5	Kbps
Taxa de modulação (@2,4 GHz)	@LoRa	0,476		87,5	Kbps

Características

Bandas sub-GHz: 433/470/868/915 MHz.
Faixa de frequência personalizável: 150~960 MHz.
Banda 2.4G: 2400-2500 MHz.
Banda S: 1900-2200 MHz.
Distância de transmissão: >5000 metros em sub-GHz em área aberta.
Sensibilidade na banda S: até -131 dBm a BW=125KHz, SF=10
Sensibilidade de recepção de 2,4 GHz: até -137 dBm a BW=203,125 kHz, SF=12
Sensibilidade de recepção sub-GHz: até -144dBm @ BW=62,5 KHz, SF=12
Circuito de proteção eletrostática integrado
Compatível com LR-FHSS
FLRC: taxa de modulação de até 2,6 Mbps
LoRa: taxa de modulação de até 200 kbps
Tecnologia IP LoRa de 4ª geração
Recepção simultânea com múltiplos fatores de propagação (FP)
CAD aprimorado (Detecção de atividade de canal)
Maior tolerância ao desvio de frequência (para ambientes de radiofrequência adversos)
Suporta múltiplos protocolos de comunicação:
    LoRa / LoRaWAN® (Sub-GHz + 2.4GHz),
    Bluetooth® LE 5.0,
    IEEE® 802.15.4 (Thread®/Zigbee™)
    , Wi-SUN, Wireless M-BUS, Z-Wave, etc.
A potência de transmissão é ajustável, até 22dBm.
Corrente de sono ≤ 2µA
Corrente recebida < 7mA
Tamanho pequeno, design com furo para carimbo

Aplicações

Aplicações de drones/VANTs
Casa inteligente/Agricultura inteligente
Irrigação remota
fabricação industrial

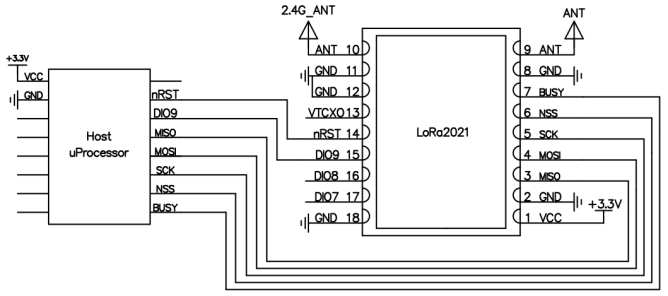

Um diagrama esquemático típico ilustrando a conexão entre o módulo LoRa2021 e um microprocessador host. Ele detalha a fiação da interface SPI (MISO, MOSI, SCK, NSS), da fonte de alimentação (3,3 V VCC, GND), dos pinos de controle (nRST, BUSY, DIO) e das portas de antena dupla.

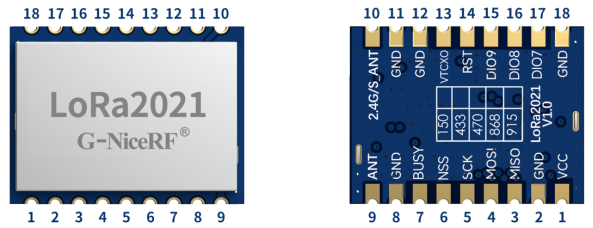

Diagrama de pinagem do módulo LoRa2021, apresentando tanto a vista superior com a blindagem metálica quanto a vista inferior da placa de circuito impresso. Os 18 pinos estão claramente identificados, incluindo alimentação, linhas de dados SPI e interfaces de antena separadas para Sub-GHz (ANT) e banda 2.4G/S (2.4G/S_ANT).

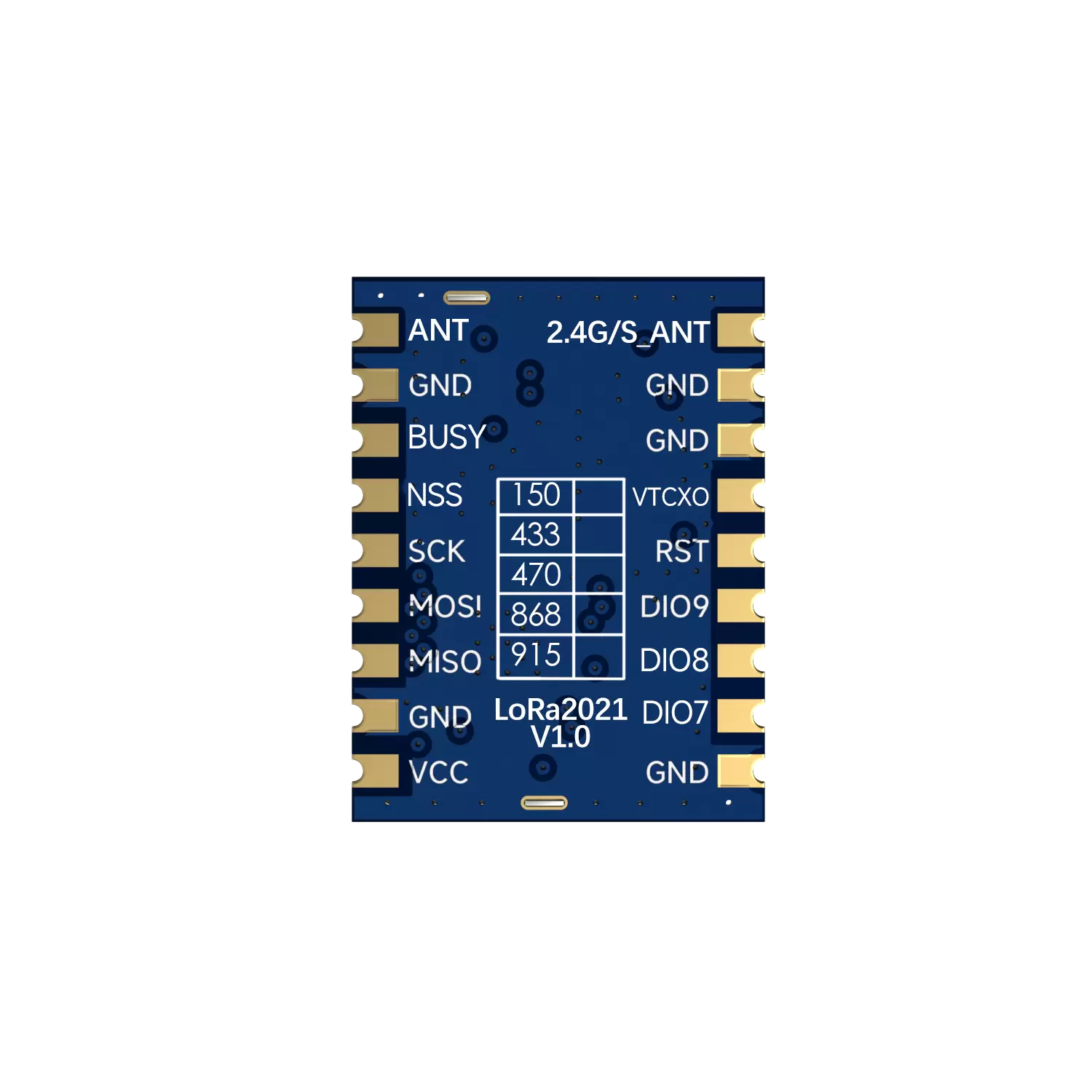

Nº do pino	Nome do pino	E/S	Descrição
1	VCC		Conecte ao polo positivo da fonte de alimentação.
2,8,11,12,18	GND		Conecte ao fio negativo da fonte de alimentação.
3	MISO	O	Saída de dados SPI
4	MOSI	EU	Entrada de dados SPI
5	SCK	EU	Entrada de clock SPI
6	NSS	EU	Entrada de seleção de chip SPI
7	OCUPADO	O	Utilizado para indicação de status; consulte a folha de dados do chip para obter detalhes.
9	ANTA ANT		Interface de antena para banda sub-GHz, antena externa de 50 ohms.
10	2.4/S_ANTA		Interface de antena de banda 2.4G e S, antena externa de 50 ohms.
13	VTCXO	O	Pode fornecer energia para um TCXO externo.
14	RST	EU	Para obter detalhes sobre a entrada de gatilho de reinicialização, consulte a folha de dados do chip.
15	DIO9	E/S	Interface digital multifuncional; consulte a folha de dados do chip para obter detalhes.
16	DIO8	E/S	Interface digital multifuncional; consulte a folha de dados do chip para obter detalhes.
17	DIO7	E/S	Interface digital multifuncional; consulte a folha de dados do chip para obter detalhes.

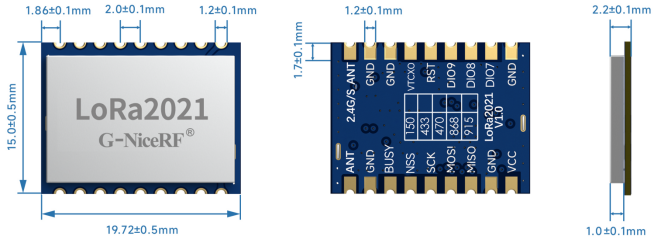

Um desenho técnico mostrando as dimensões mecânicas do módulo LoRa2021. Ele exibe as vistas superior, inferior e lateral com medidas precisas, indicando um tamanho de módulo de 19,72 mm x 15,0 mm e um espaçamento entre pinos de 1,2 mm.
