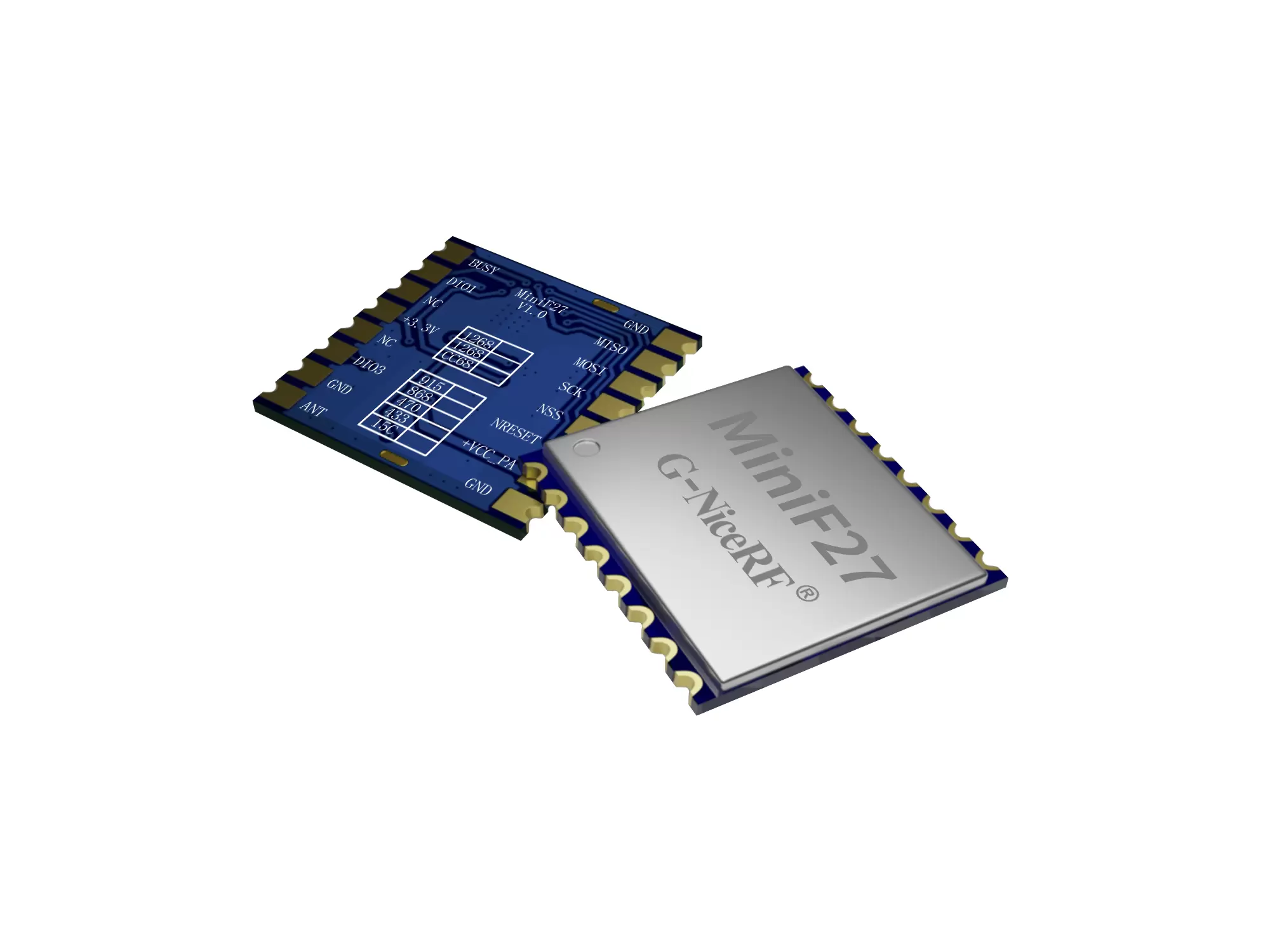

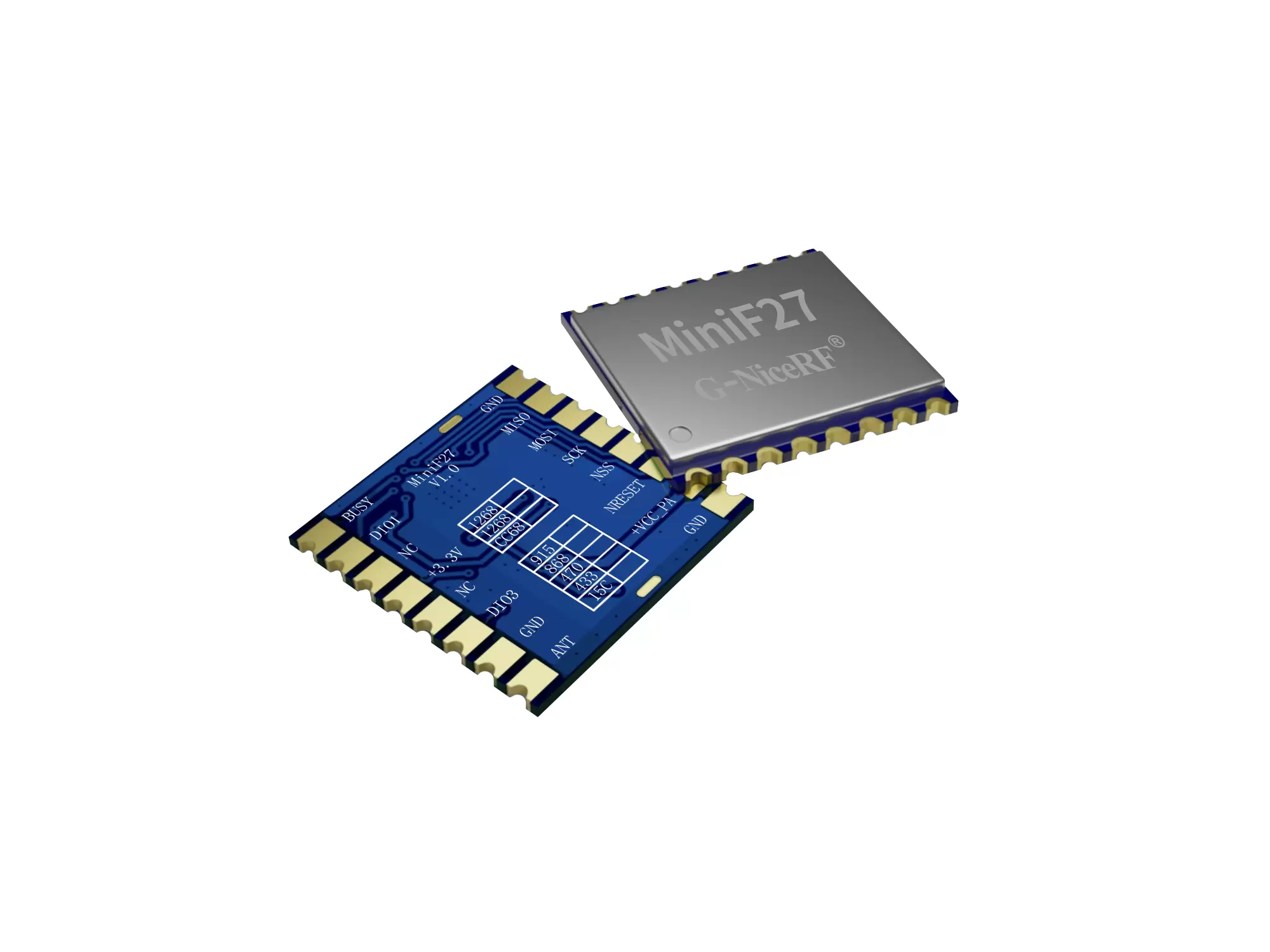

O módulo sem fio MiniF27 foi projetado utilizando o chip LoRa da Semtech, apresentando um oscilador de cristal de alta precisão, correntes de recepção e repouso ultrabaixas e uma sensibilidade de -148 dBm. Ele pode ativar o microcontrolador periodicamente, mantendo baixo consumo de energia. O interruptor de antena do módulo é controlado internamente pelo chip, reduzindo a demanda de recursos no MCU externo. Apesar de seu tamanho ultracompacto (o mesmo do LoRa1262), o MiniF27 oferece uma potência de saída de até 29 dBm (800 mW). Sua alta integração, tamanho compacto e alta potência tornam o MiniF27 altamente vantajoso em aplicações de IoT e alimentadas por bateria.
O MiniF27 utiliza rigorosamente tecnologia sem chumbo para produção e testes e atende aos padrões RoHS e Reach.

Contate-nos

DOWNLOAD

SEM DADOS

Parâmetro	Mínimo	Tipo	Máx.	Unidade	Doença
Condição de operação
Tensão de trabalho	2	3.3	3. 6	V
Faixa de temperatura	-40		85	°C
Consumo atual
Corrente RX		4.5		mA	Modo @DCDC
Corrente RX		7.4		mA	Modo @LDO
Corrente TX		< 1 1 0		mA	@20dBm
Corrente do sono		< 1		uA
Parâmetro RF
Faixa de frequência	40 8	433	4 50	MHz	@433MHz
	470	490	510	MHz	@4 7 0MHz
	8 5 0	868	890	MHz	@868MHz
	900	915	930	MHz	@915MHz
Taxa de modulação	0,5		59,9	Kbps	LoRa
Potência de saída	- 30		20	dBm
Sensibilidade de recepção		-1 29		dBm	@LoRa BW = 125 KHz_SF = 9 _CR = 4/5

Características

Faixa de frequência: 433/470 MHz (personalizável de 150 a 960 MHz)
Sensibilidade: -148dBm @LoRa SX1262
FiFo de 256 bytes
Potência máxima de saída: 29 dBm (800 mW)
LoRa, modulação (G)FSK
Taxa de transferência de dados: 0,6-300 Kbps @FSK
Aplicações
Leitura de medidores industriais
Gerenciamento de sensores de estacionamento
Automação industrial
Sensor agrícola
Cidade inteligente
Controle remoto
Luzes de rua
Gestão logística
Sensor ambiental
Produtos de saúde
Produtos de segurança
Gestão de armazém

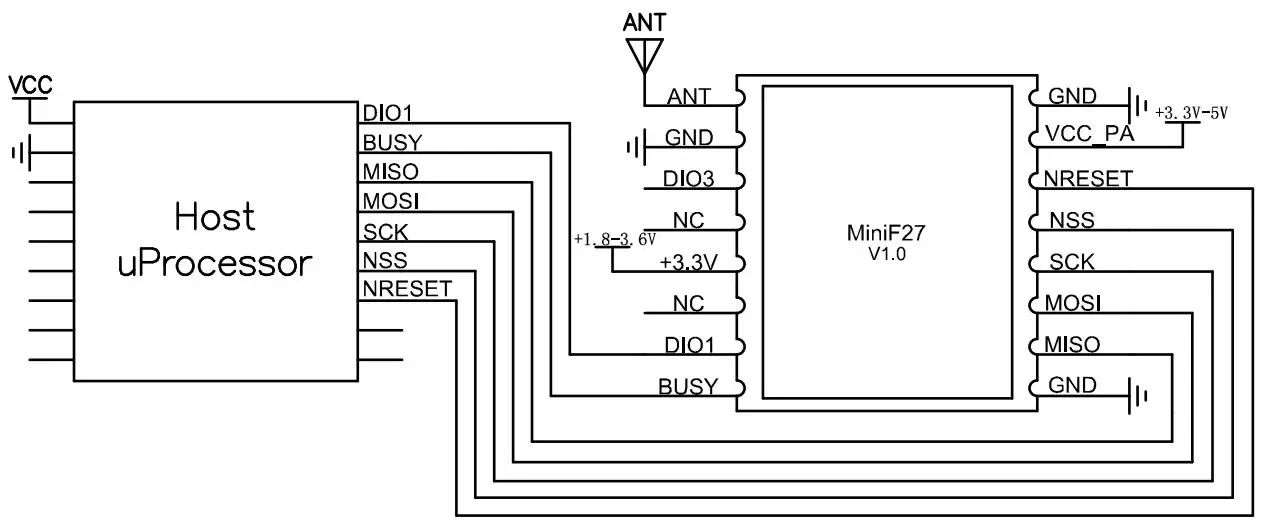

Circuito de aplicação do módulo de comunicação sem fio Mini27

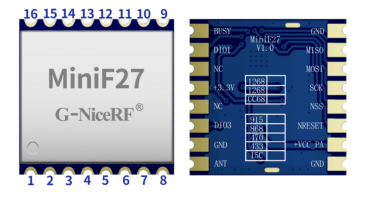

Definição de pinos do módulo de comunicação sem fio Mini27

PIN NÃO	Nome do PIN	Nível IO	Descrição
1,8,10	Terra		aterramento de energia
2	MISSÔ	0-3,3 V	Saída SPI para dados SPI
3	MOSI	0-3,3 V	Entrada SPI para dados SPI
4	SCK	0-3,3 V	Entrada de relógio SPI
5	NSS	0-3,3 V	Entrada de seleção de chip SPI
6	NRESET	0-3,3 V	Redefinir entrada
7	+VCC_PA		Pino de alimentação conectado ao amplificador interno. Quanto maior a tensão, maior a potência. Faixa de tensão: 3,3-5 V
9	FORMIGA		Conecte a uma antena coaxial de 50Ω
11	DIO3	0-3,3 V	Pode ser personalizado como um indicador de sinal de interrupção. Para mais detalhes, consulte a documentação do chip.
12,14	NC
13	+3,3 V		Pino de alimentação do chip, faixa de tensão: 1,8-3,6 V
15	DIO1	0-3,3 V	Pode ser personalizado como indicação de sinal de interrupção, veja os dados do chip para mais detalhes
16	OCUPADO	0-3,3 V	Usado para indicação de status, veja a folha de dados para detalhes.

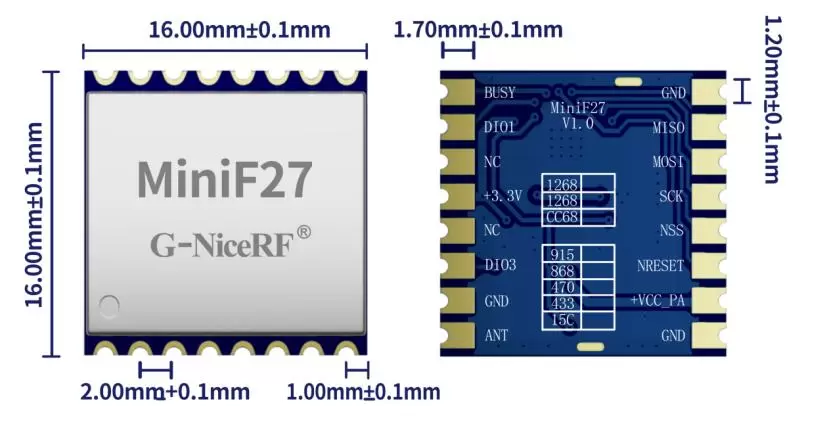

Módulo de comunicação sem fio tamanho Mini27
