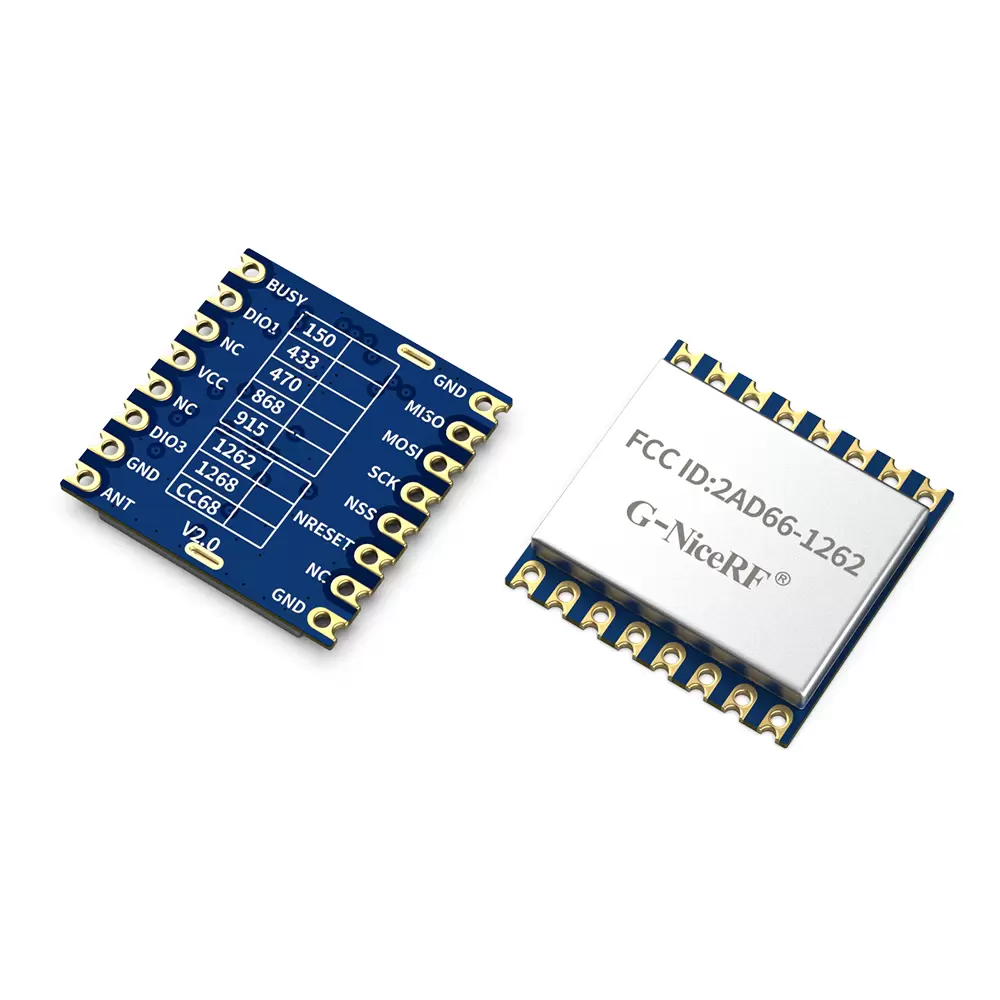

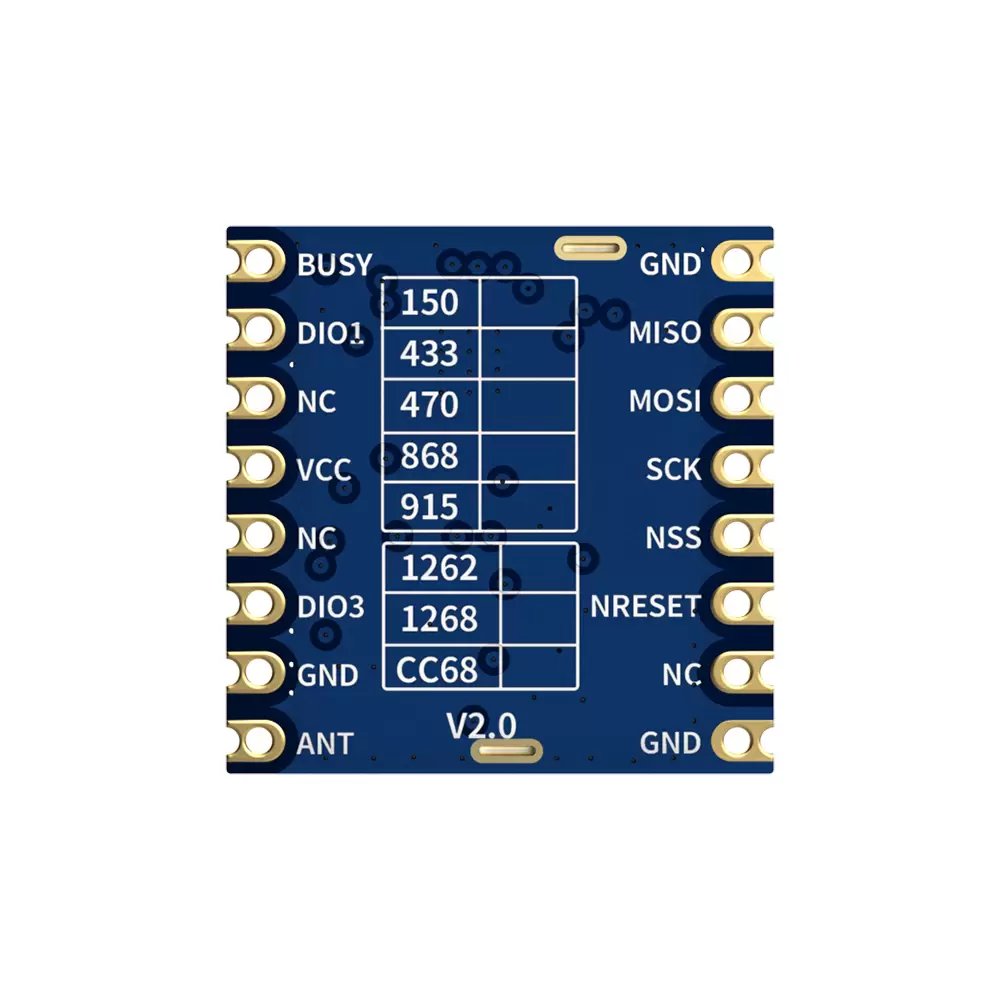

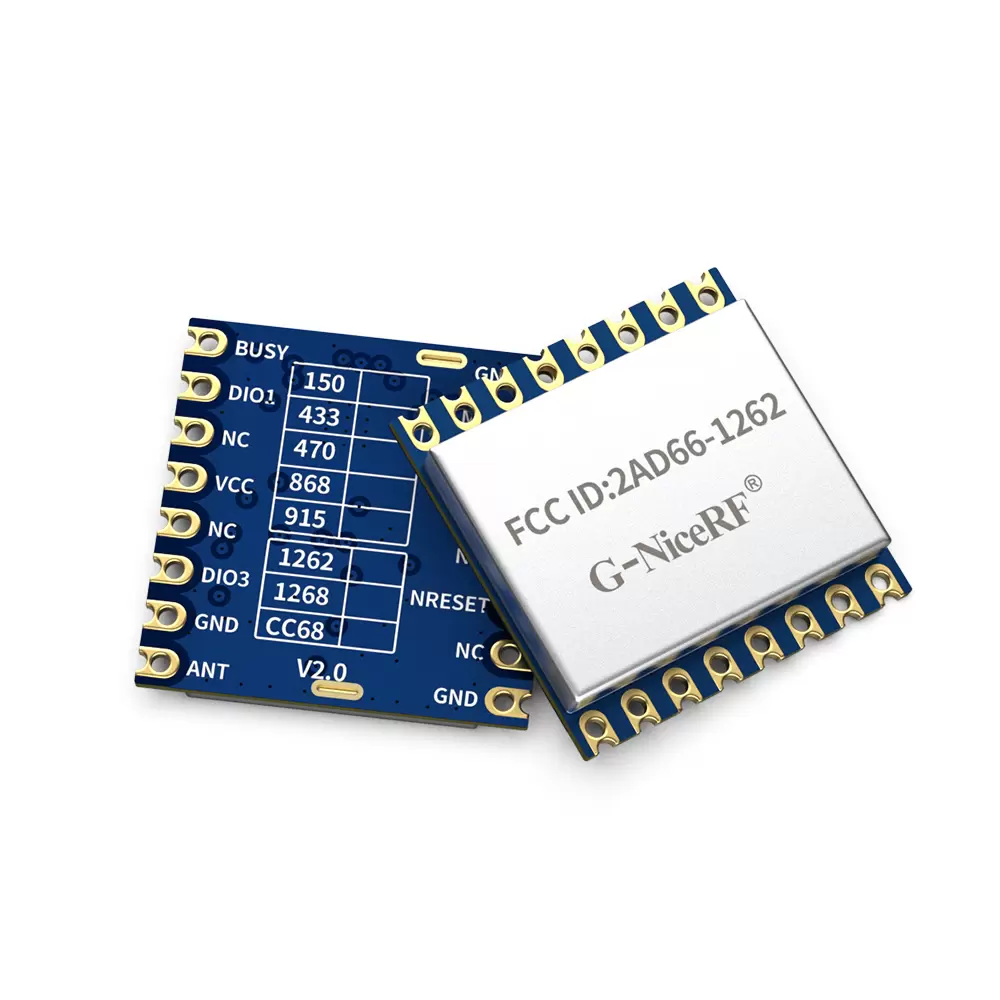

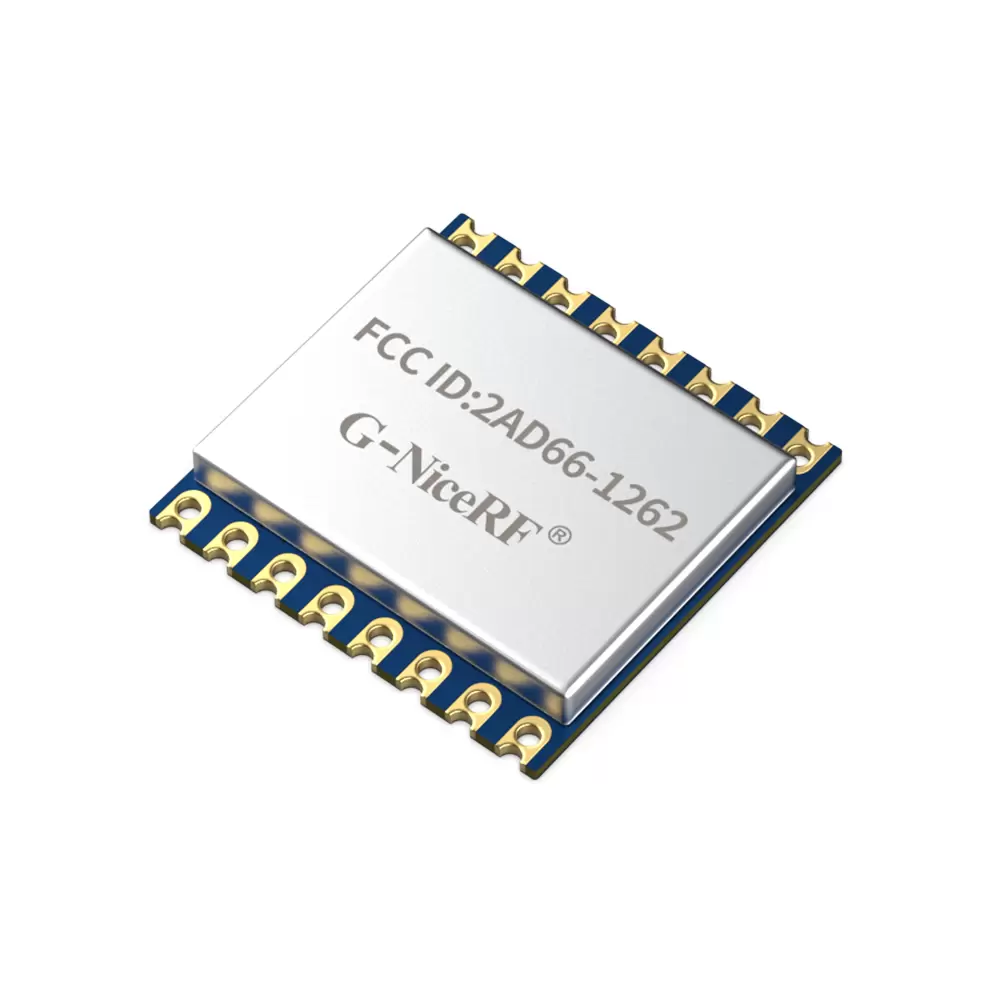

LoRa1262-915: Módulo LoRa SX1262 915 MHz com certificação FCC ID e proteção ESD

O módulo LoRa1262 utiliza o dispositivo SX1262 da Semtech, que utiliza um oscilador de cristal TCXO de alta precisão, corrente de recepção e corrente de repouso ultrabaixas e sensibilidade de -148 dBm. O oscilador de cristal de 64 kHz integrado permite que o microcontrolador acorde periodicamente com baixo consumo de energia. O interruptor da antena do módulo é integrado e controlado pelo chip, o que economiza os recursos do microcontrolador externo. O tamanho compacto e a potência de saída de 22 dBm (160 mW) oferecem grandes vantagens em aplicações de IoT e alimentadas por bateria.
O LoRa1262 está em conformidade com os padrões de produção e testes sem chumbo e atende aos padrões RoHS e REACH.
O LoRa1262 obteve a certificação FCC ID.

Contate-nos

DOWNLOAD

Parâmetro	Mín.	Tipo.	Máx.	Unidade	Doença
Condição de operação
Tensão de trabalho	1.8	3.3	3.7	V
Faixa de temperatura	-40	25	85	°C
Consumo atual
Corrente RX		< 6,5		mA	@TCXO Crystal (padrão 2,8 V, 1,8 V opcional)
Corrente RX		< 5		mA	@ oscilador de cristal
Corrente TX		< 130		mA	@868MHz @915MHz
Corrente do sono		1.9		uA	Modo OFF (modo SLEEP com partida a frio) Todos os blocos desligados
		2.3		uA	Modo SLEEP (modo SLEEP com partida a quente) Configuração mantida
		2.9		uA	Modo SLEEP (modo SLEEP com partida a quente) Configuração mantida + RC64k
		0,56		mA	Modo STDBY_RC, RC13M, XOSC OFF
		2,35		mA	Modo STDBY_XOSC, XOSC LIGADO
Parâmetro RF
Faixa de frequência	900	915	940	MHz	@915MHz
Potência de saída	-15	22		dBm
Sensibilidade de recepção		-133		dBm	@LoRa BW=125KHz_SF = 10_CR=4/5

Características do módulo LoRa LoRa1262

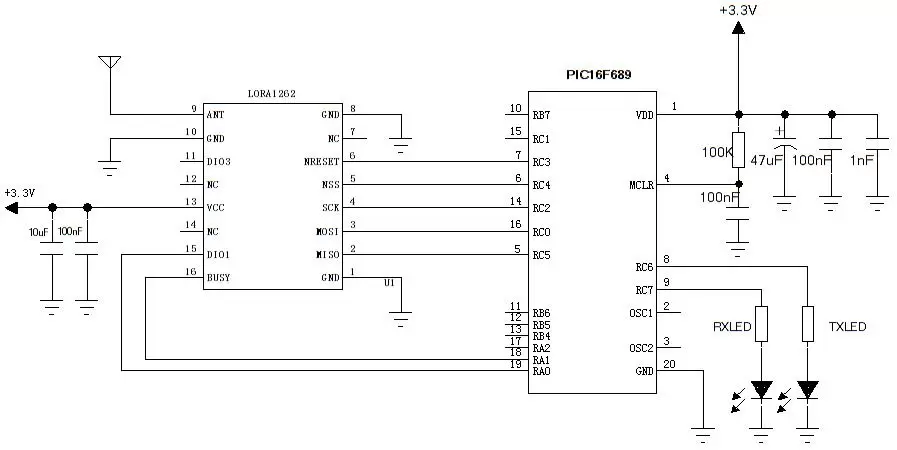

Circuito de aplicação do módulo sem fio LoRa LoRa1262 - 915

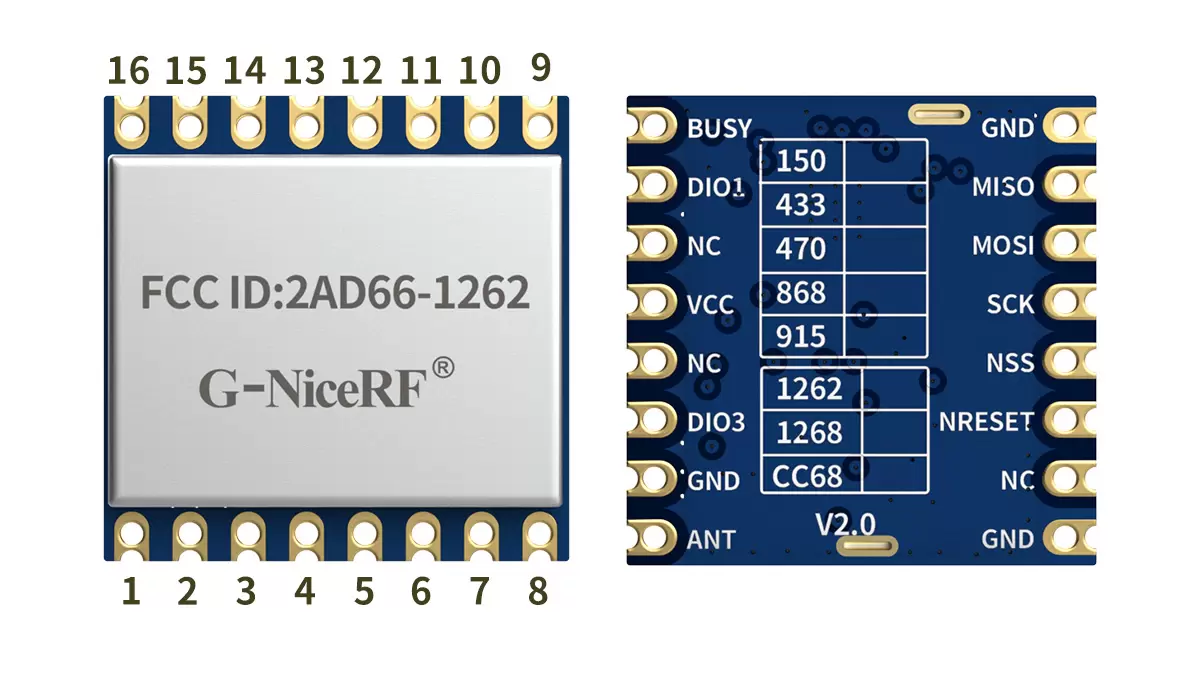

Definição de pinos do módulo sem fio LoRa LoRa1262 - 915

Pino Nº.	Nome do PIN	Descrição
1	Terra	aterramento de energia
2	MISSÔ	Saída SPI para dados SPI
3	MOSI	Entrada SPI para dados SPI
4	SCK	Relógio serial para interface SPI
5	NSS	Habilitar SPI
6	NRESET	Redefinir entrada
7, 12 e 14	NC	Vazio
8	Terra	aterramento de energia
9	FORMIGA	Conecte com antena coaxial de 50 ohms
10	Terra	aterramento de energia
11	DIO3	E/S digitais
13	VCC	Fonte de alimentação conectada (padrão 3,3 V)
15	DIO1	E/S digitais
16	OCUPADO	Usado para indicação de status, veja a folha de dados para detalhes.

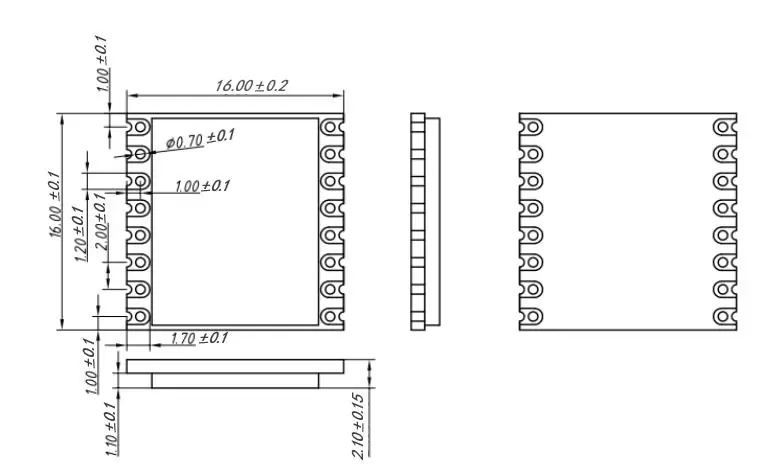

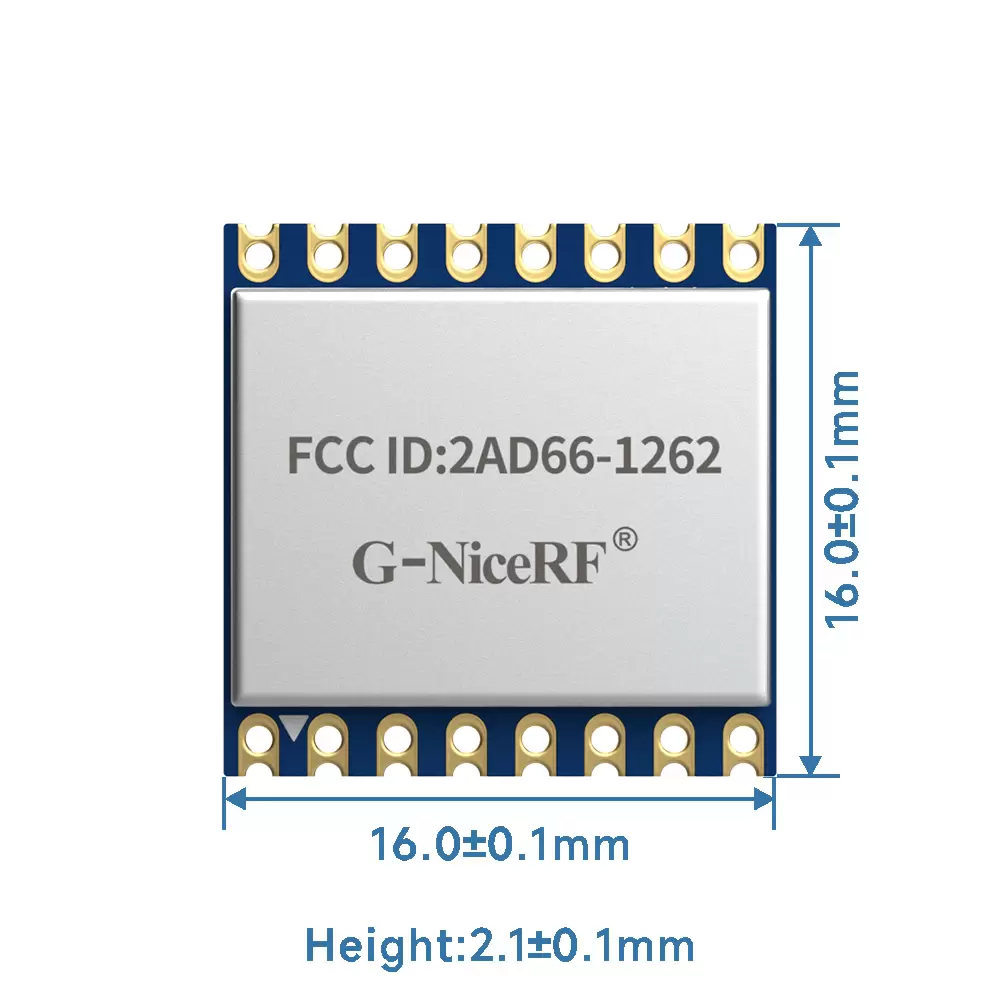

Dimensões mecânicas do módulo sem fio LoRa LoRa1262 - 915
