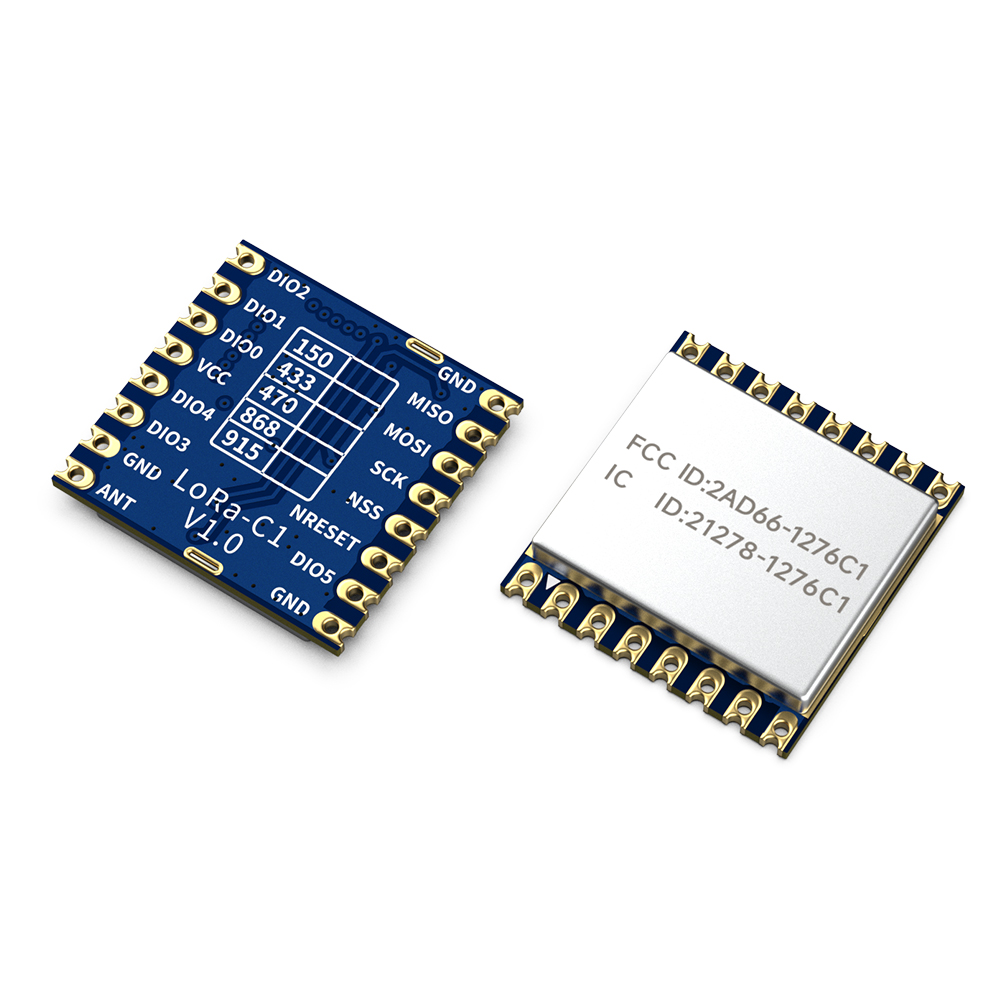

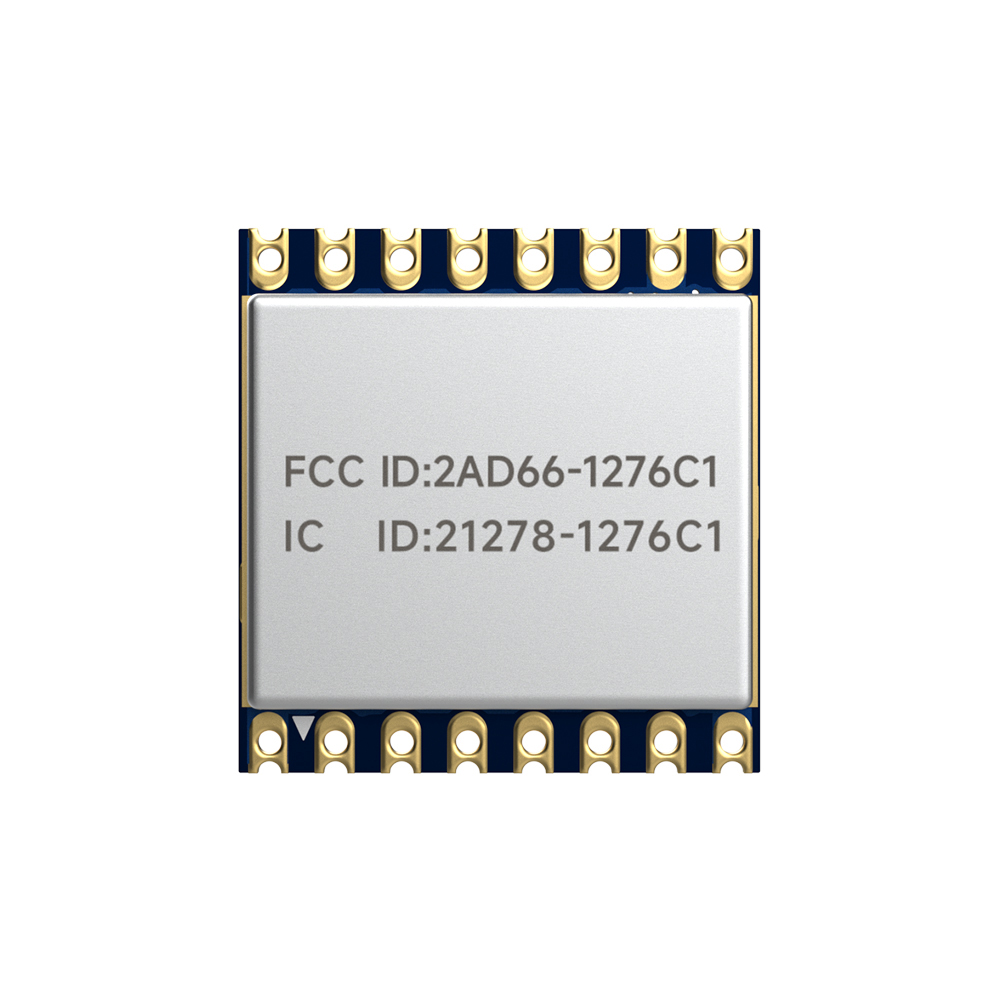

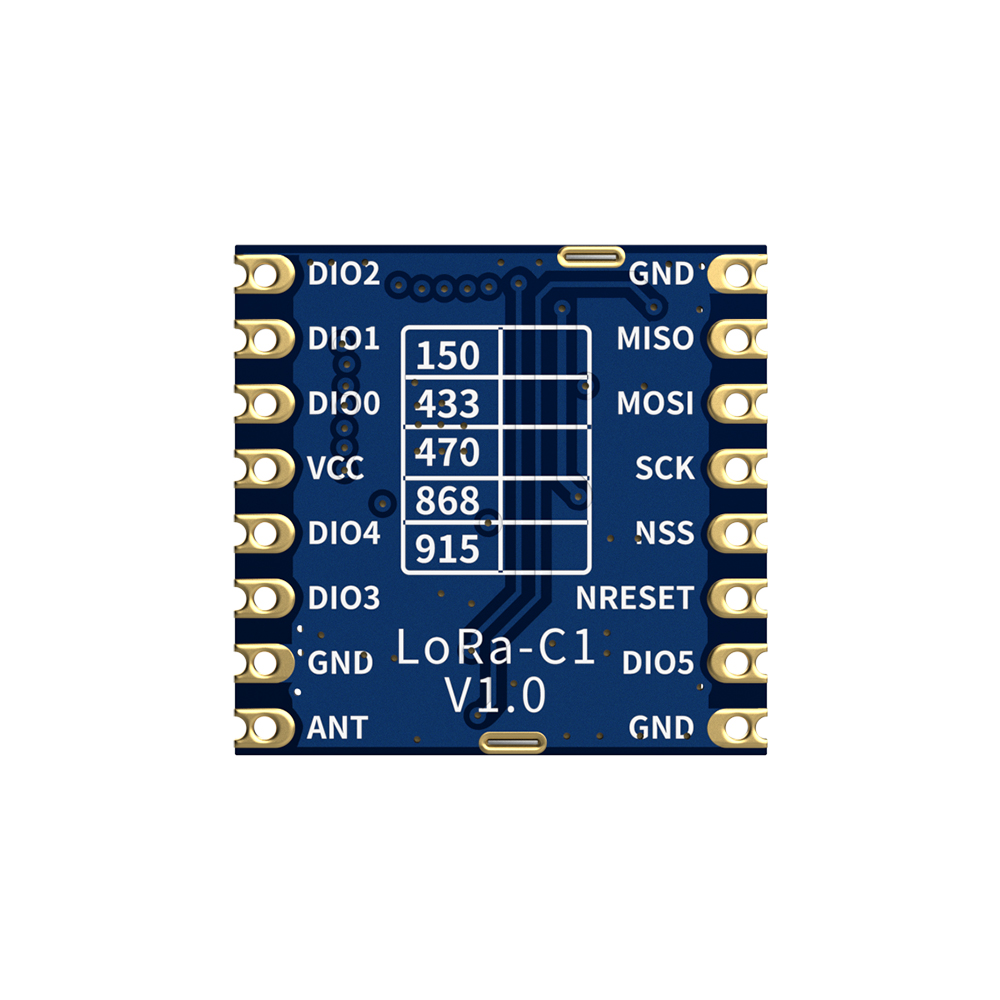

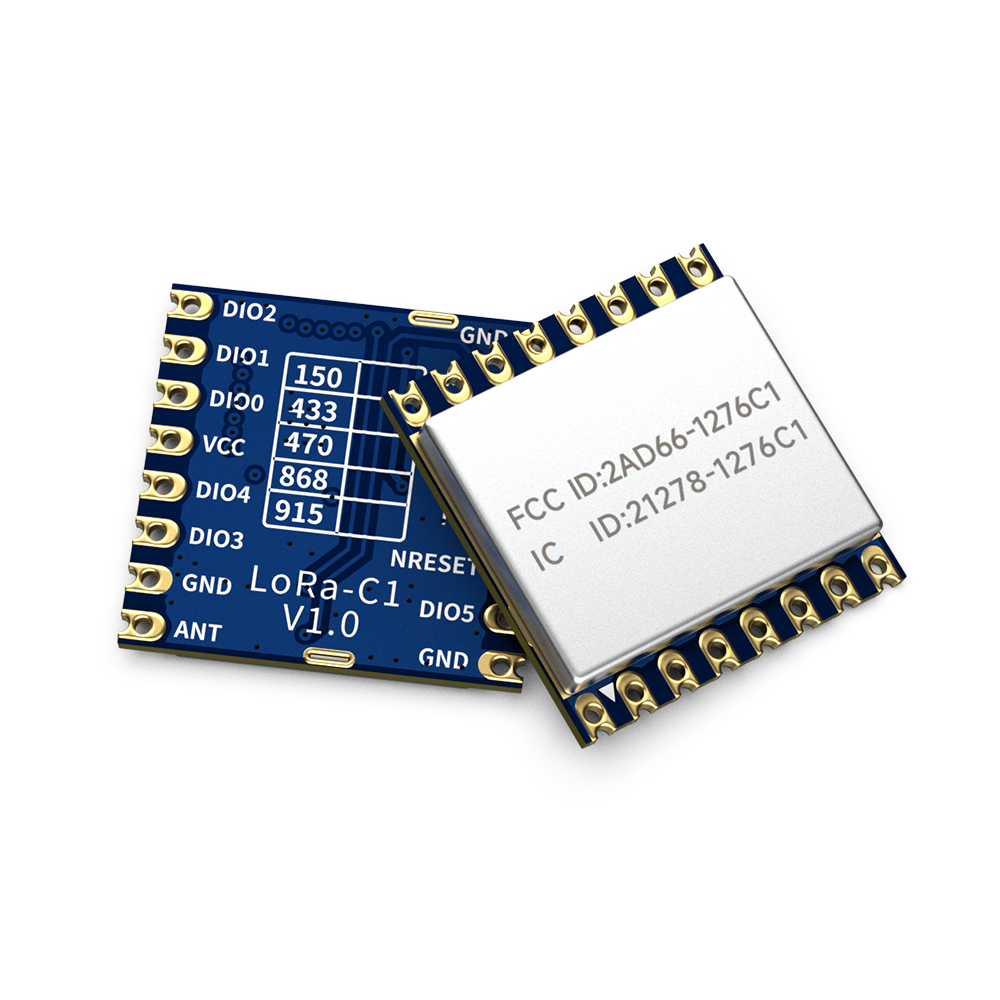

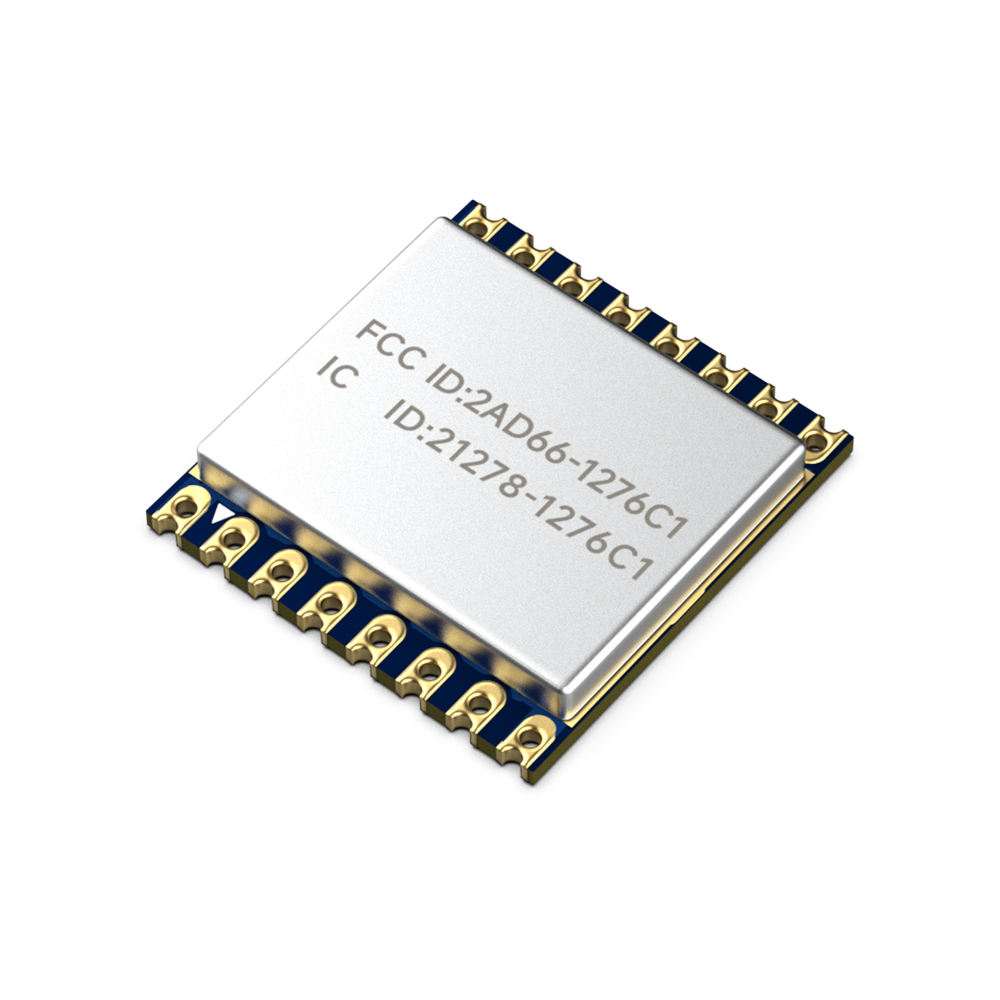

LoRa1276-C1-915: Módulo LoRa SX1276 de 915 MHz com certificação FCC ID e proteção ESD
LoRa1276-C1-915: Módulo LoRa SX1276 de 915 MHz com certificação FCC ID e proteção ESD
LoRa1276-C1-915: Módulo LoRa SX1276 de 915 MHz com certificação FCC ID e proteção ESD
LoRa1276-C1-915: Módulo LoRa SX1276 de 915 MHz com certificação FCC ID e proteção ESD
LoRa1276-C1-915: Módulo LoRa SX1276 de 915 MHz com certificação FCC ID e proteção ESD
LoRa1276-C1-915: Módulo LoRa SX1276 de 915 MHz com certificação FCC ID e proteção ESD
LoRa1276-C1-915: Módulo LoRa SX1276 de 915 MHz com certificação FCC ID e proteção ESD
LoRa1276-C1-915: Módulo LoRa SX1276 de 915 MHz com certificação FCC ID e proteção ESD
LoRa1276-C1-915: Módulo LoRa SX1276 de 915 MHz com certificação FCC ID e proteção ESD
LoRa1276-C1-915: Módulo LoRa SX1276 de 915 MHz com certificação FCC ID e proteção ESD
LoRa1276-C1-915: Módulo LoRa SX1276 de 915 MHz com certificação FCC ID e proteção ESD
LoRa1276-C1-915: Módulo LoRa SX1276 de 915 MHz com certificação FCC ID e proteção ESD

LoRa1276-C1-915: Módulo LoRa SX1276 de 915 MHz com certificação FCC ID e proteção ESD

  • O módulo LoRa LoRa1276-C1-915 possui certificação FCC ID,
  • O ID da FCC pode ser verificado aqui: (ID da FCC: 2AD66-1276C1)
  • https://www.fcc.gov/oet/ea/fccid
  • O LoRa1276-C1 integra o chip transceptor RF Semtech SX1276, que adota a técnica de modulação por salto de frequência LoRa Spread Spectrum. Sua distância de comunicação e sensibilidade de recepção são muito superiores às modulações FSK e GFSK atuais. Os múltiplos sinais não afetam uns aos outros, mesmo em ambientes com frequências de multidões.
  • LoRa1276-C1-915 possui certificação IC ID.
  • ID do CI: 21278-1276C1
Contate-nos
DOWNLOAD
Parâmetro Mínimo Tipo.  Máx. Unidade Doença
Condição de operação
Tensão de trabalho  1.8 3.3 3.7 V
Faixa de temperatura -40   85 °C
Consumo atual
Corrente RX   10.8   mA
Corrente TX   120   mA @20dBm
Corrente do sono   1   uA
Parâmetro RF

Faixa de frequência

 900 915 940 MHz @915MHz
Taxa de dados 1.2   300 Kbps FSK
0,018   37,5 Kbps LoRa
Potência de saída -1   20 dBm
Sensibilidade de recepção   -123   dBm Dados @FSK=1,2 kbps, Fdev=10 kHz
  -139   dBm @LoRa BW=125KHz_SF = 12_CR=4/5
Interface SPI
Lasca SX1276
Freqüência 915MHz
Modulação LoRa
Potência de saída 100mW
Certificação ID da FCC, ID do CI

Características do módulo LoRa SX1276 LoRa1276-C1

  • Faixa de frequência: 915 MHz (personalizável 137-1020 MHz)
  • Sensibilidade: -139dBm @Lora
  • Potência máxima de saída: 20 dBm
  • Corrente RX baixa: 10,8 mA
  • Corrente de sono < 1,5uA
  • Taxa de transferência de dados: @FSK, 1,2-300 Kbps
  • @Lora, 0,018-37,5 Kbps
  • Excelente imunidade ao bloqueio
  • Modo de modulação Lora, FSK, GFSK
  • Proteção ESD integrada
  • RSSI de faixa dinâmica de 127 dB
  • Mecanismo de pacotes de até 256 bytes com FiFo e CRC
  • Sensor de temperatura integrado
  • Faixa de temperatura operacional: -40 ~ +85 °C

Aplicações do Módulo LoRa SX1276 LoRa1276-C1

  • Leitura remota de medidores
  • Controle industrial
  • Sensoriamento remoto de automação residencial
  • Controle de brinquedos
  • Rede de sensores
  • Monitoramento da pressão dos pneus
  • Periféricos de PC sem fio
  • Monitoramento de saúde

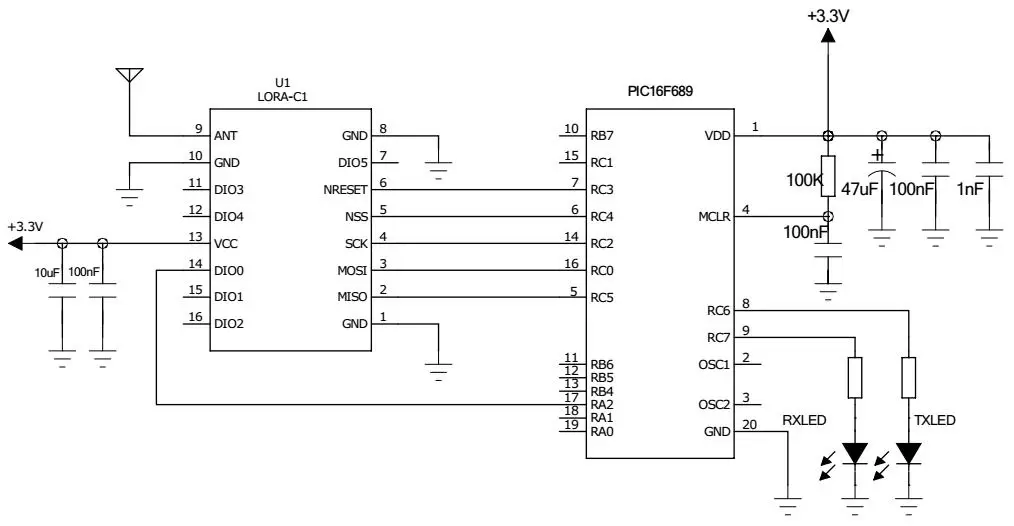

Circuito de aplicação do módulo LoRa SX1276 de 915 MHz LoRa1276-C1-915

Circuito de aplicação típico do módulo LoRa SX1276 LoRa1276-C1

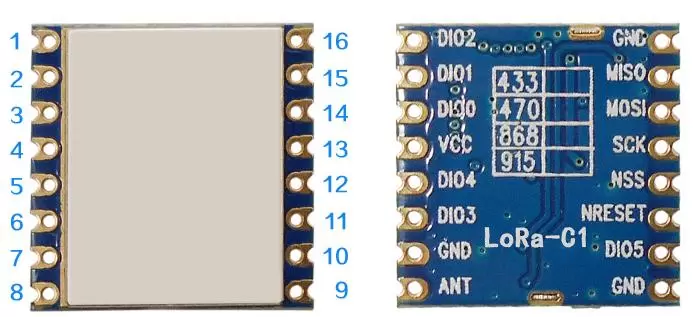

Definição de pinos do módulo LoRa SX1276 de 915 MHz LoRa1276-C1-915

Pino Nº.Nome do PINDescrição
1Terraaterramento de energia
2MISSÔSaída SPI para dados SPI
3MOSIEntrada SPI para dados SPI
4SCKRelógio serial para interface SPI
5NSSHabilitar SPI
6NRESETRedefinir entrada
7DIO5E/S digital, personalizável
8Terraaterramento de energia
9FORMIGAConecte com antena coaxial de 50 ohms
10Terraaterramento de energia
11DIO3E/S digital, personalizável
12DIO4E/S digital, personalizável
13VCCFonte de alimentação conectada (padrão 3,3 V)
14DIO0E/S digital, personalizável
15DIO1E/S digital, personalizável
16DIO2E/S digital, personalizável

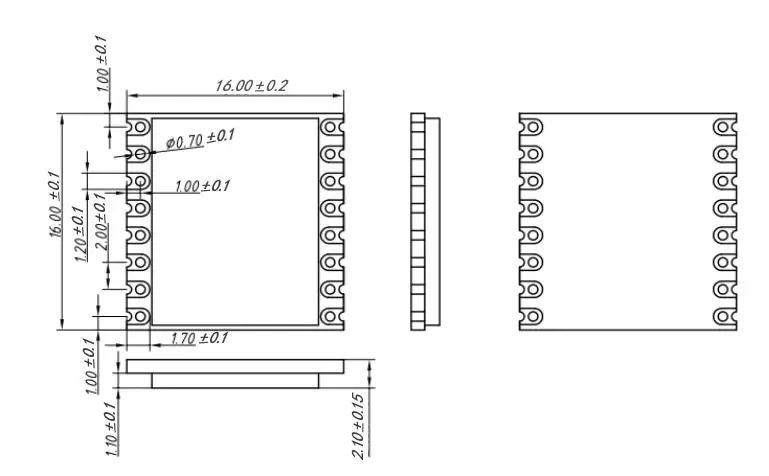

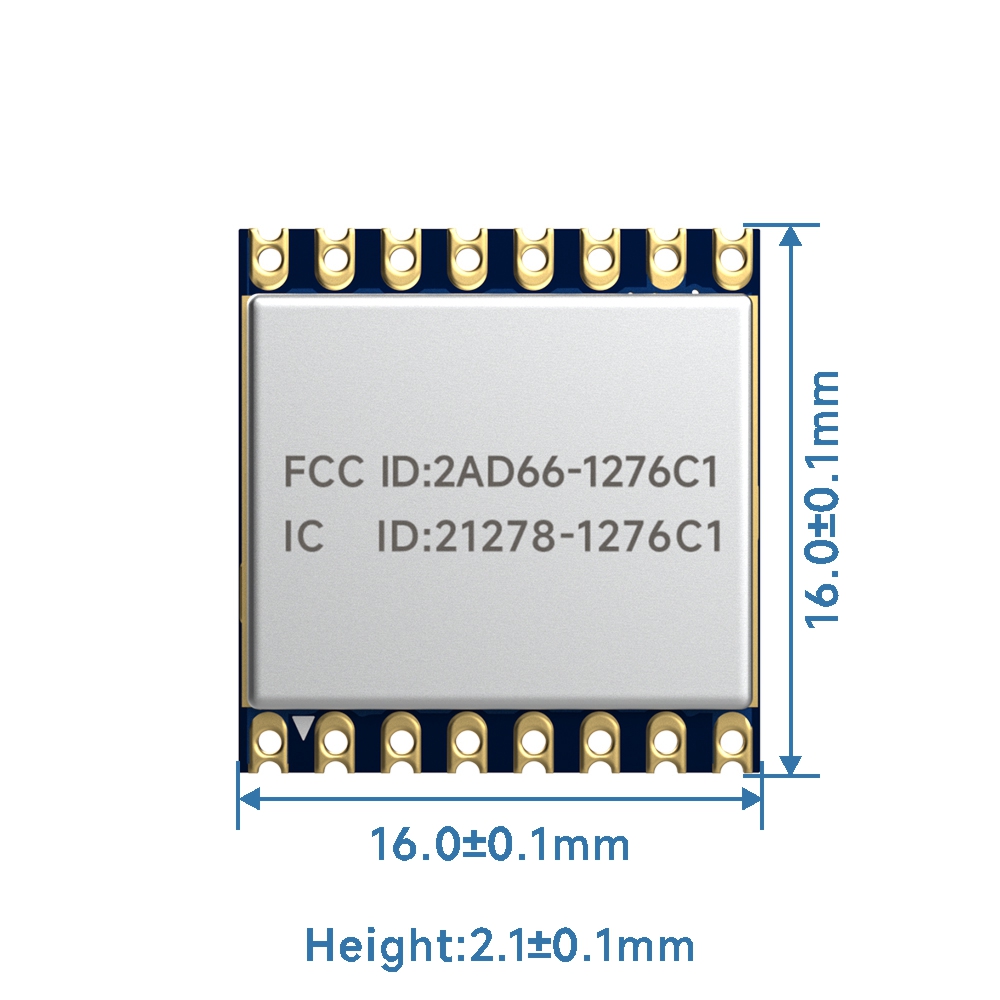

Dimensões mecânicas do módulo LoRa SX1276 de 915 MHz LoRa1276-C1-915
