LoRa1278F30: Módulo sem fio LoRa SX1278 de 1 W com proteção ESD
O LoRa1278F30 é um módulo sem fio LoRa de alta potência de 1 W, que integra o chip transceptor RF Semtech SX1278. Ele adota a técnica de modulação por salto de frequência LoRa Spread Spectrum. As características de longa distância e alta sensibilidade (-139 dBm) fazem com que este módulo tenha um desempenho superior aos módulos FSK e GFSK. Os múltiplos sinais não afetam uns aos outros, mesmo em ambientes com frequências de multidões; ele possui forte desempenho antiparasitário.
| Parâmetro | Mín. | Tipo. | Máx. | Unidade | Doença |
| Condição de trabalho | |||||
| Faixa de tensão de trabalho | 3 | 5 | 6,5 | V | |
| Tensão de temperatura | -40 | 85 | °C | ||
| Consumo atual | |||||
| Corrente RX | < 13 | mA | @5V | ||
| Corrente TX | 550 | 600 | 650 | mA | @30dBm |
| Corrente do sono | < 10 | uA | |||
| Parâmetro RF | |||||
| Faixa de frequência | 400 | 433 | 460 | MHz | @433MHz |
| 470 | 489,92 | 510 | MHz | @470MHz | |
| Taxa de dados | 1.2 | 300 | Kbps | FSK | |
| 0,018 | 37,5 | Kbps | LoRa | ||
| Potência de saída | 25 | 30 | 30,5 | dBm | @433~470 MHz |
| Sensibilidade de recepção | -122 | dBm | Dados @FSK = 1,2 Kbps Fdev = 50 KHz | ||
| -139 | dBm | @LoRa BW=125 KHz SF = 12 CR=4/5 | |||
| Interface | SPI |
| Lasca | SX1278 |
| Freqüência | 433MHz,470MHz |
| Modulação | LoRa |
| Potência de saída | 1W |
Características do módulo sem fio SX1278 LoRa1278F30
- Faixa de frequência: 433-460 MHz/470-510 MHz
- Sensibilidade até -139 dBm
- Potência máxima de saída: 30dBm
- Modo 13mA@receptor
- Corrente de sono <10uA
- Taxa de transferência de dados: @FSK, 1,2-300 kbps @LoRa, 0,18-37,5 kbps
- Modo de modulação LoRa, MSK, GFSK
- RSSI de faixa dinâmica de 127 dB
- Mecanismo de pacotes de até 256 bytes com FiFo e CRC
- Frequência de salto
- Faixa de temperatura operacional: -40 ~ + 85 °C
- Sensor de temperatura integrado e indicador de bateria fraca
- Fonte de alimentação 3,0-6,5 V
- Excelente imunidade ao bloqueio
Aplicações do módulo sem fio SX1278 LoRa1278F30
- Controle remoto
- Leitura remota de medidores
- Alarme de segurança residencial e entrada remota sem chave
- Controle industrial
- Sensoriamento remoto de automação residencial
- Registros de dados individuais
- Controle de brinquedos
- Rede de sensores
- Monitoramento da pressão dos pneus
- Monitoramento de saúde
- Periféricos de PC sem fio
- Leitura e escrita de tags

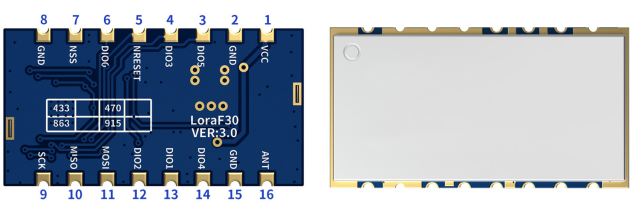

| Pino Nº. | Nome do PIN | Descrição |
| 1 | VCC | Fonte de alimentação conectada |
| 2 | Terra | aterramento de energia |
| 3 | DIO5 | E/S digitais |
| 4 | DIO3 | E/S digitais |
| 5 | NRESET | Redefinir entrada |
| 6 | DIO0 | E/S digitais |
| 7 | NSS | Habilitar SPI |
| 8 | Terra | aterramento de energia |
| 9 | SCK | Relógio serial para interface SPI |
| 10 | MISSÔ | Saída SPI para dados SPI |
| 11 | MOSI | Entrada SPI para dados SPI |
| 12 | DIO2 | E/S digitais |
| 13 | DIO1 | E/S digitais |
| 14 | DIO4 | E/S digitais |
| 15 | Terra | Aterramento da antena |
| 16 | FORMIGA | Conecte com antena coaxial de 50 ohms |
