LoRaWan1301: Módulo de gateway LoRaWan de tamanho pequeno incorporado SX1301

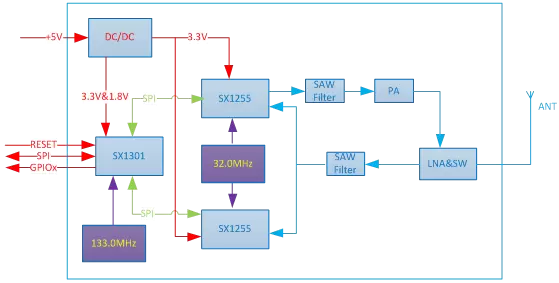

- O LoRaWan1301 é um módulo gateway LoRaWan SX1301 front-end lançado pela NiceRF. Seu tamanho compacto e interface SPI são suas principais características. O módulo adota os esquemas de chip SX1301 e SX1255/SX1257 e foi projetado com base no padrão oficial da Semtech. O oscilador de cristal TCXO integrado suporta diversas bandas de frequência de 433/470/868/915 MHz, sendo possível personalizar outras frequências específicas.
- O módulo LoRaWan Gateway LoRaWan1301 é rigorosamente produzido e testado pelo processo sem chumbo, em conformidade com os padrões RoHS e REACH.
| Parâmetro | Mínimo | Tipo. | Máx. | Unidade | Doença | |
| Condição de trabalho | ||||||
| Faixa de tensão de trabalho | 2.9 | 5.0 | 5.5 | V | ||
| Tensão de temperatura | -40 | 85 | °C | |||
| Consumo atual | ||||||
| Recebendo corrente | <340 | mA | @9 canais todos abertos | |||
| Transmitindo corrente | <480 | mA | @24dBm | |||
| Corrente do sono | <35 | mA | ||||
| Parâmetro | ||||||
| Faixa de frequência | 429 | 433 | 440 | MHz | @433MHz | |
| 470 | 480 | 490 | MHz | @470MHz | ||
| 860,75 | 868,3 | 874,5 | MHz | @868MHz | ||
| 902 | 915 | 928 | MHz | @915MHz | ||
| Potência de saída | 0 | 24 | dBm | |||
| Sensibilidade de recepção | -133 | dBm | @SF=10,,BW=125 kHz | |||
| Interface | SPI |
| Lasca | SX1301 |
| Freqüência | 433 MHz, 470 MHz, 868 MHz, 915 MHz |
| Potência de saída | 250mW |
Características do módulo de gateway LoRaWan SX1301 LoRaWan1301
- Tecnologia de módulo de longo alcance LoRa
- Meio duplex
- Receber pacotes LoRa simultaneamente
- Front-end de rádio digital duplo Tx e Rx
- Adaptação dinâmica de taxa de dados (ADR)
- Fator de espalhamento Multi LoRa
- Máximo de 10 canais
- 8 canais Multi SF LoRa (SF7 a SF12 com largura de banda de 125 kHz)
- 1 canal LoRa (largura de banda 125/250/500 kHz)
- 1 canal FSK
Aplicação do módulo de gateway LoRaWan SX1301 LoRaWan1301
- Cidade inteligente
- Medição inteligente (medidor de água, eletricidade e gás)
- Monitoramento Agrícola
- Controle de irrigação
- Internet das Coisas (IoT)
- M2M
- Sensores sem fio
- Sistemas de alarme e segurança sem fio

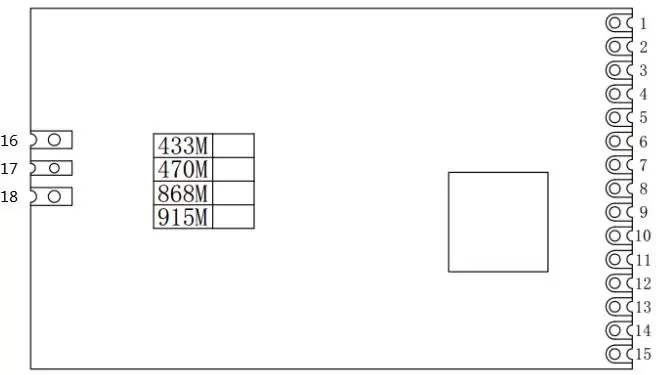

| Alfinete | Definição | Tipo | Descrição |
| 1 | +5V | Potência (VCC) | Fonte de energia |
| 2 | GPIO4 | Entrada/Saída |
GPIO do SX1301 |
| 3 | GPIO3 | Entrada/Saída | |
| 4 | GPIO2 | Entrada/Saída | |
| 5 | GPIO1 | Entrada/Saída | |
| 6 | GPIO0 | Entrada/Saída | |
| 7 | SCK | Entrada | SCK do SX1301 (clock máximo de 10 MHz) |
| 8 | MISSÔ | Saída | MISO de SX1301 |
| 9 | MOSI | Entrada | MOSI do SX1301 |
| 10 | GPS_IN | Entrada | GPS_IN do SX1301 |
| 11 | CSN | Entrada | CSN de SX1301 |
| 12 | Terra | Potência (GND) | Chão |
| 13 | REINICIAR | Entrada | Reinicialização do SX1301 |
| 14 | Terra | Potência (GND) | Chão |
| 15 | NC | Reservado | |
| 16 | Terra | GND da antena | |
| 17 | Antena | Antena | |
| 18 | Terra | GND da antena |
