LoRaWan1302: Módulo de gateway LoRaWan front-end de alta potência SX1302
- LoRaWan1302 é um módulo gateway LoRaWan front-end desenvolvido pela NiceRF. Possui alta potência, tamanho compacto e interface SPI. O módulo adota o esquema de chips SX1302 e SX1250 e foi projetado com base no padrão oficial da Semtech. Integra oscilador de cristal TCXO e sensor de temperatura, suporta diversas bandas de frequência de 433/470/868/915 MHz, sendo possível personalizar outras frequências específicas.
- LoRaWan1302 é um transceptor com antenas duplas, que separam a antena transmissora da antena receptora.
- O módulo de gateway LoRaWan foi projetado com potência de saída de 1,5 W, tamanho pequeno e sensor de temperatura incorporado.
- Os módulos LoRaWan1302 são rigorosamente produzidos e testados pelo processo sem chumbo, em conformidade com os padrões RoHS e REACH.
| Parâmetro | Mínimo | Tipo. | Máx. | Unidade | Doença | |
| Condição de trabalho | ||||||
| Faixa de tensão de trabalho | 4 | 5.0 | 5.5 | V | ||
| Tensão de temperatura | -40 | 85 | °C | |||
| Consumo atual | ||||||
| Recebendo corrente | <40 | mA | @9 canais todos abertos | |||
| Transmitindo corrente | <2000 | mA | @32dBm | |||
| Parâmetro | ||||||
| Faixa de frequência | 340 | MHz | ||||
| 860,75 | 868,3 | 874,5 | MHz | @868MHz | ||
| 902 | 915 | 928 | MHz | @915MHz | ||
| Faixa de potência de saída | 14 | 32 | dBm | @868MHz | ||
| Sensibilidade de recepção | -134 | dBm | @SF=10,,BW=125 kHz | |||
| Lasca | SX1302 |
| Interface | SPI |
| Freqüência | 433 MHz, 470 MHz, 868 MHz, 915 MHz |
| Potência de saída | 1,5 W |

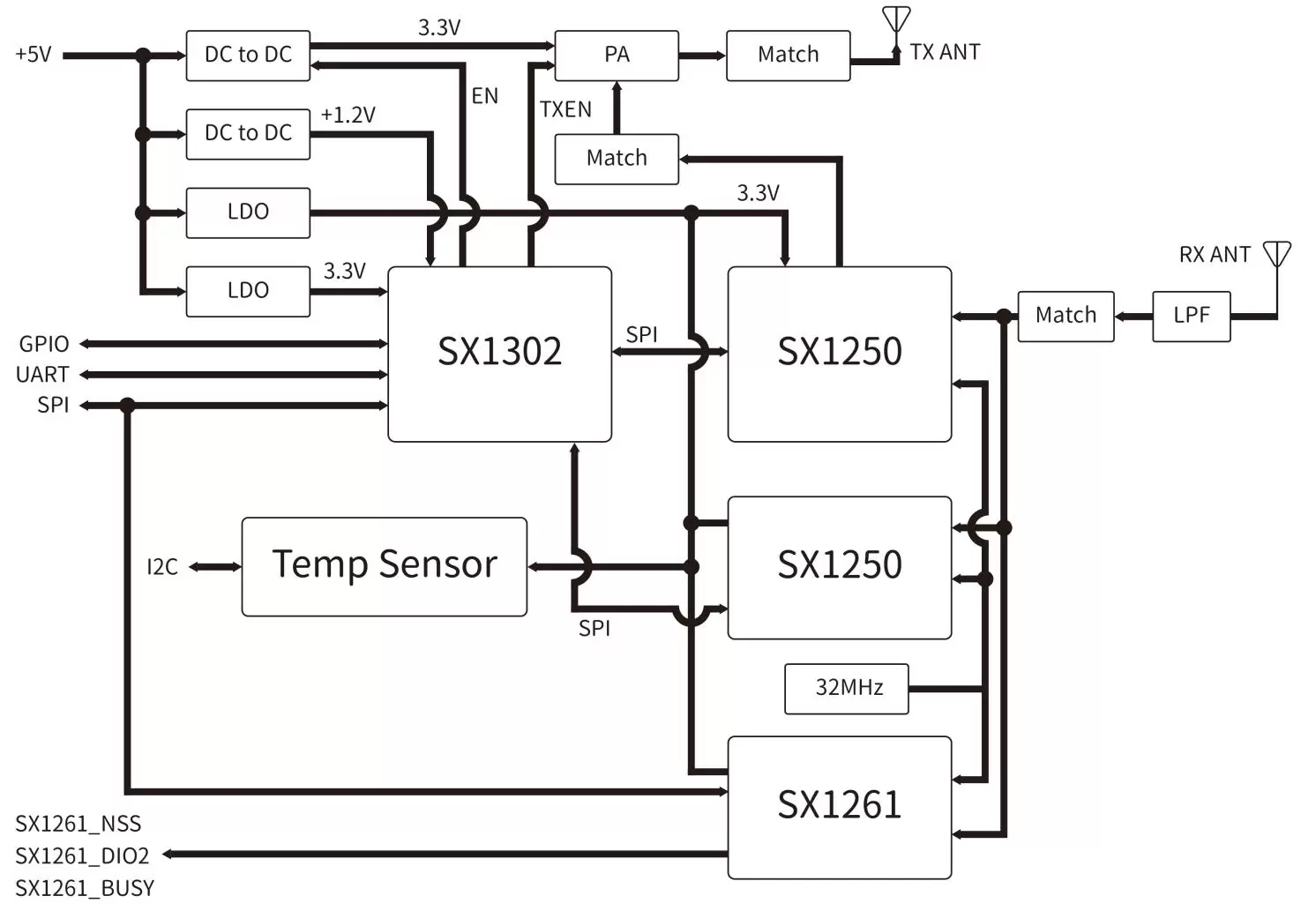

Características do módulo de gateway LoRaWan SX1302 LoRaWan1302
- Tecnologia de módulo de longo alcance LoRa
- Duplex completo
- Receber pacotes LoRa simultaneamente
- Front-end de rádio digital duplo Tx e Rx
- Adaptação dinâmica de taxa de dados (ADR)
- Fator de espalhamento Multi LoRa
- Máximo de 10 canais
- 8 canais Multi SF LoRa (SF7 a SF12 com largura de banda de 125 kHz)
- 1 canal LoRa (largura de banda 125/250/500 kHz)
- 1 canal FSK
Aplicação do módulo de gateway LoRaWan SX1302 LoRaWan1302
- Cidade inteligente
- Medição inteligente (medidor de água, eletricidade e gás)
- Monitoramento Agrícola
- Controle de irrigação
- Internet das Coisas (IoT)
- M2M
- Sensores sem fio
- Sistemas de alarme e segurança sem fio

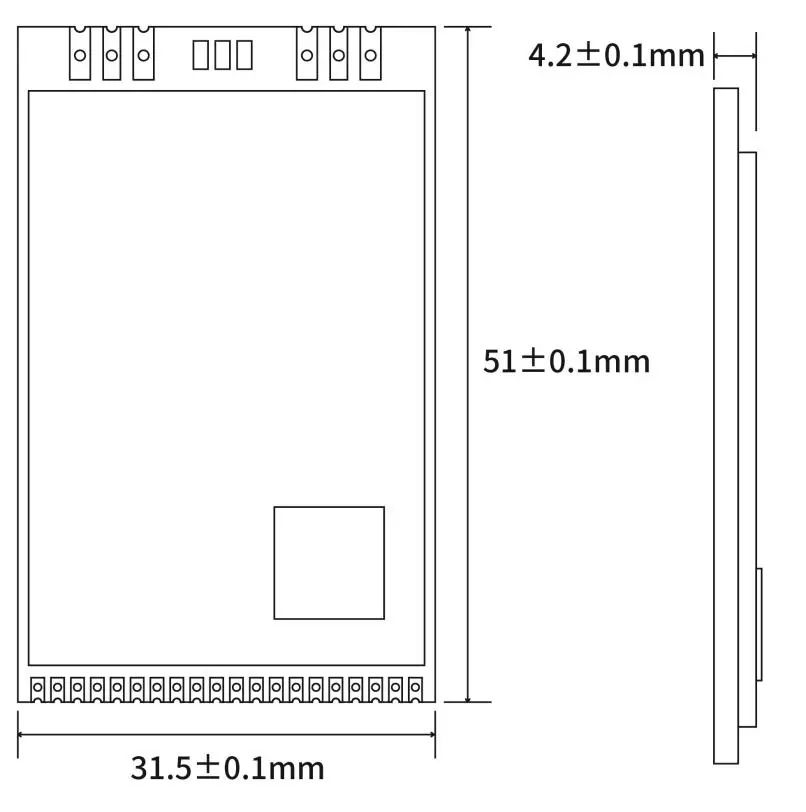

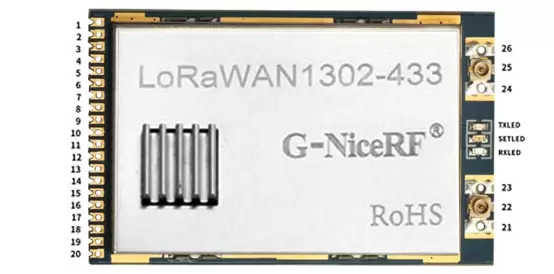

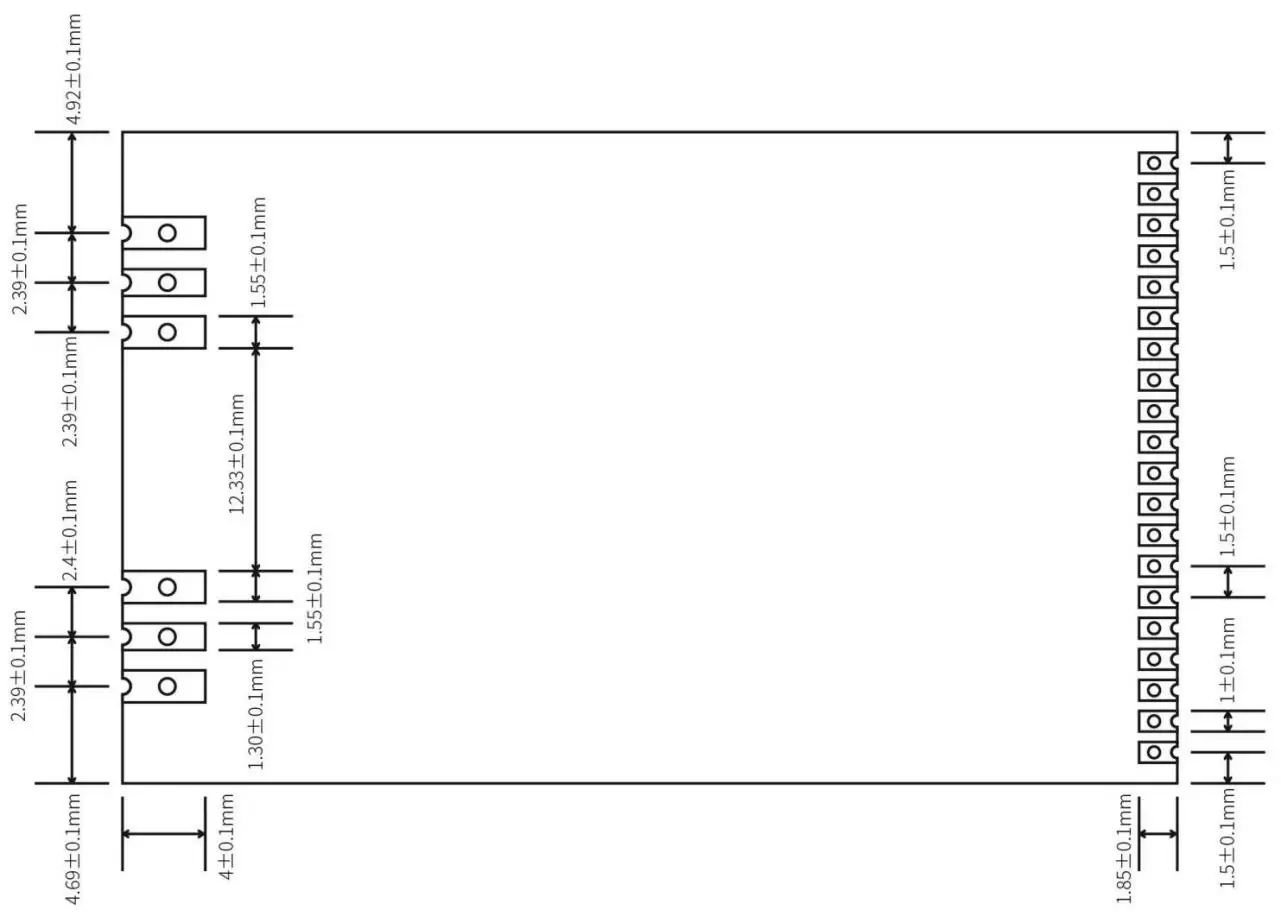

| Alfinete | Definição | Tipo | Descrição |
| 1 | VCC | Potência (VCC) | Fonte de energia |
| 2 | VCC | Potência (VCC) | Fonte de energia |
| 3 | Terra | Potência (GND) | Chão |
| 4 | SX1261_DIO1 | Entrada/Saída | DIO1 de SX1261 |
| 5 | GPIO6 | Entrada/Saída | GPIO do SX1302 |
| 6 | SX1302_UART_TX | Entrada/Saída | UART TXD do SX1302 |
| 7 | SX1302_UART_RX | Entrada | UART TXD do SX1302 |
| 8 | HOST_CSN | Saída | CSN de SX1302 |
| 9 | HOST_MISO | Entrada | MISO de SX1302 |
| 10 | HOST_MOSI | Entrada | MOSI do SX1302 |
| 11 | HOST_SCK | Entrada | SCK do SX1302 (clock máximo de 10 MHz) |
| 12 | Terra | Potência (GND) | Chão |
| 13 | SX1302_RESET | Entrada | Reinicialização do SX1302 |
| 14 | PPS | Saída | PPS do SX1302 |
| 15 | SX1261_DIO2 | Saída | DIO2 de SX1261 |
| 16 | SX1261_NSS | Entrada | NSS de SX1261 |
| 17 | SX1261_OCUPADO | Saída | OCUPADO de SX1261 |
| 18 | I2C_SCL | Entrada | SCL de STTS751 |
| 19 | I2C_SDA | Entrada/Saída | SDA de STTS751 |
| 20,21,23,24,26 | Terra | Potência (GND) | Chão |
| 22 | RXANT | Entrada | conectar antena de 50 ohms |
| 25 | TXANT | Saída | conectar antena de 50 ohms |
