LN610: Módulo RF de nó LoRaWAN de tamanho pequeno de 100 mW
Modulação: LoRa
Lasca: Outras
Interface: UART
Potência de saída: 100mW
Frequência: Outras

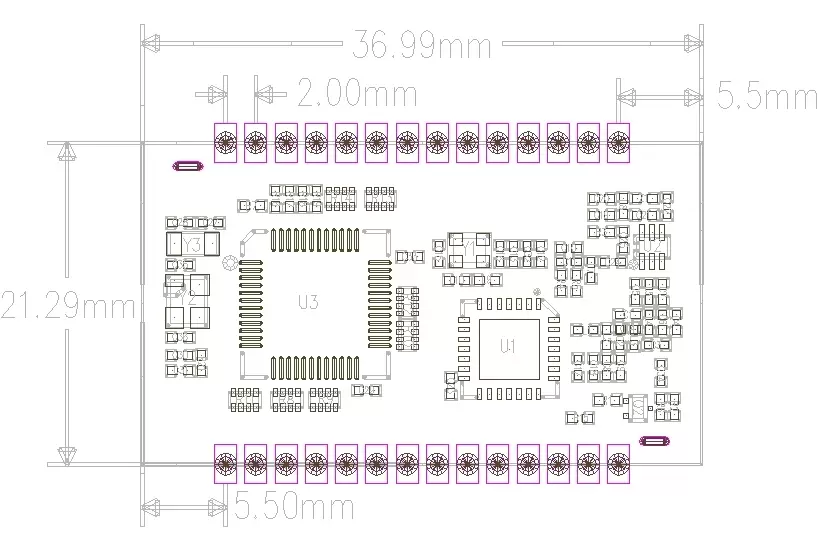

Tamanho (mm):29,20*17,06
LAR > PRODUTOS > GATEWAY E Nó LORAWAN > LN610-X1: MóDULO RF DE Nó LORAWAN DE 100 MW
LN610-X1: Módulo RF de nó LoRaWAN de 100 mW
- O LN610-X1 é um módulo de nó LoRaWAN. O LG1301-PF/LG1301-SE são gateways LoRaWAN. O LN610-X1 pode ser usado com o LG1301 para construir um sistema LoRaWAN, desde que tenha firmware integrado.

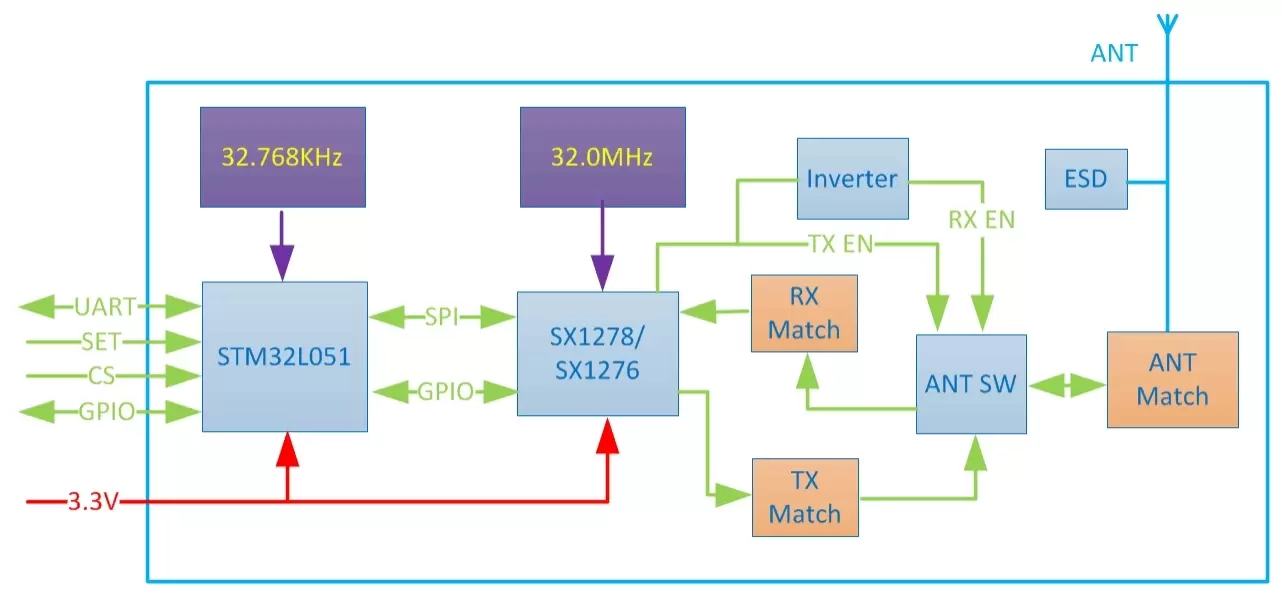

- O LN610-X1 é um módulo de hardware. Possui um MCU interno, mas sem firmware implementado. Se o firmware for implementado, o recurso abaixo poderá ser suportado e tanto o LG1301-PF quanto o LG1301-SE podem funcionar com o LN610-X1. Os detalhes desses dois gateways podem ser encontrados na ficha técnica do gateway.
Observação: sem LDO a bordo, a fonte de alimentação deve ser: 1,8 –3,6 V. 3,3 V é o sugerido.
Os parâmetros a seguir são VCC=3,3 V, com instrumentação de teste de eixo de cobre de 50 ohms.
| Parâmetro | Mínimo | Tipo | Máx. | Unir | Doença |
| Condição de trabalho | |||||
| Faixa de tensão de trabalho | 1.8 | 3.3 | 3.6 | V | |
| Tensão de temperatura | -40 | 85 | °C | ||
| Consumo atual | |||||
| Recebendo corrente | 18 | mA | @Vcc=3,3V | ||
| Transmitindo corrente | 110 | 120 | 130 | mA | Vcc=3,3V,Tx=20dBm |
| Corrente do sono | < 2 | 3 | uA | CS Ativo H | |
| Parâmetro RF | |||||
| Potência TX | 4 | 18 | 20 | dBm | |
| Sensibilidade de recepção | -131 | -132 | -133 | dBm | @BW=125KHz,SF=10 |
| 2ª radiação harmônica | -45 | dBm | |||
| Radiações de 3ª harmônica | -50 | dBm | |||
| Potência de saída | 100mW |
Características do módulo RF de nó LoRaWAN LN610-X1
- Protocolo LoRaWAN suportado
- Comunicação de 8 canais simultaneamente
- OTAA e ABP
- Longo alcance e tamanho pequeno
- ADR
- EU433M / EU868M / KR920M / AS923M / CN780M/ CN470M / US915M / AS915M
Aplicação do módulo RF do nó LoRaWAN LN610-X1
- Cidade inteligente
- Medição inteligente (medidor de água, eletricidade e gás)
- Monitoramento Agrícola
- Controle de irrigação
- Internet das Coisas (IoT)
- M2M
- Sensores sem fio
- Sistemas de alarme e segurança sem fio

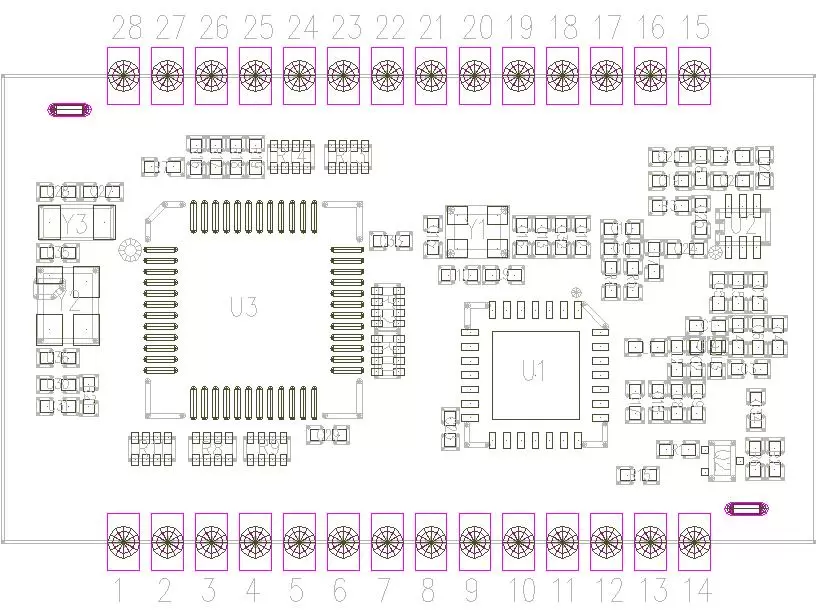

| Alfinete | Nome do PIN | Tipo | Descrição |
| 1 | CTS2 | E/S | UART2_CTS / GPIO |
| 2 | RTS2 | E/S | UART2_RTS / GPIO |
| 3 | TXD2 | E/S | UART2_TXD / GPIO |
| 4 | RXD2 | E/S | UART2_RXD / GPIO |
| 5 | NSS | E/S | SPI1_NSS / GPIO |
| 6 | SCK | E/S | SPI1_SCK / GPIO |
| 7 | MISSÔ | E/S | SPI1_MISO / GPIO |
| 8 | MOSI | E/S | SPI1_MOSI / GPIO |
| 9 | PB0 | E/S | GPIO |
| 10 | PB1 | E/S | GPIO |
| 11 | PB2 | E/S | GPIO |
| 12 | TXD3 | E/S | UART3_TXD / GPIO |
| 13 | RXD3 | E/S | UART3_RXD / GPIO |
| 14, 16 e 27 | Terra | Terra | Chão |
| 15 | FORMIGA | Antena | Conecte com antena coaxial de 50 ohms |
| 17 | RTS1 | E/S | USART1_RTS / GPIO |
| 18 | CTS1 | E/S | USART1_CTS / GPIO |
| 19 | SWDIO | E/S | Download de firmware / Depuração |
| 20 | SWCLK | E/S | Download de firmware / Depuração |
| 21 | RX1 | E/S | USART1_RXD1 / GPIO |
| 22 | TX1 | E/S | USART1_TXD1 / GPIO |
| 23 | SCL1 | E/S | I2C1_SCL / GPIO |
| 24 | SDA1 | E/S | I2C1_SDA / GPIO |
| 25 | PC13 | E/S | GPIO |
| 26 | REINICIAR | Entrada | Reinicialização do MCU |
| 28 | VCC | Potência (VCC) | Fonte de alimentação (tensão típica) |

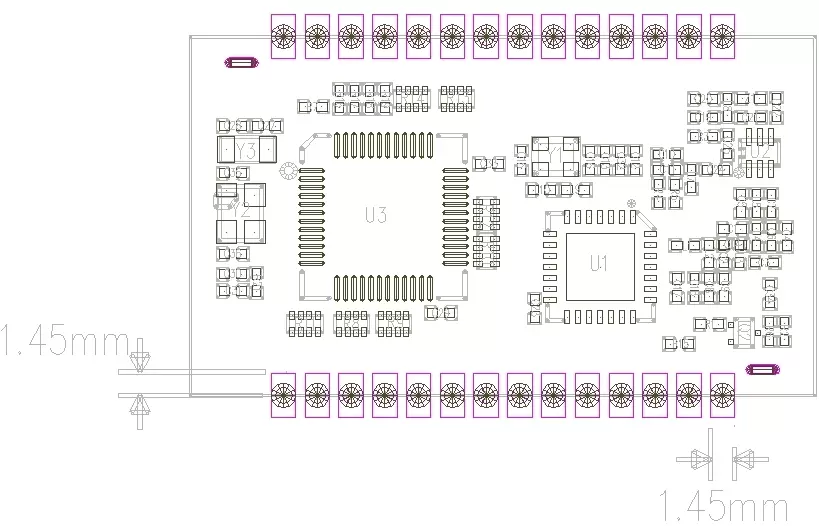

Altura máxima: 2,7 mm
