LN610-X1: Módulo RF de nó LoRaWAN de 100 mW
Modulação: LoRa
Lasca: Outras
Potência de saída: 100mW
Frequência: Outras

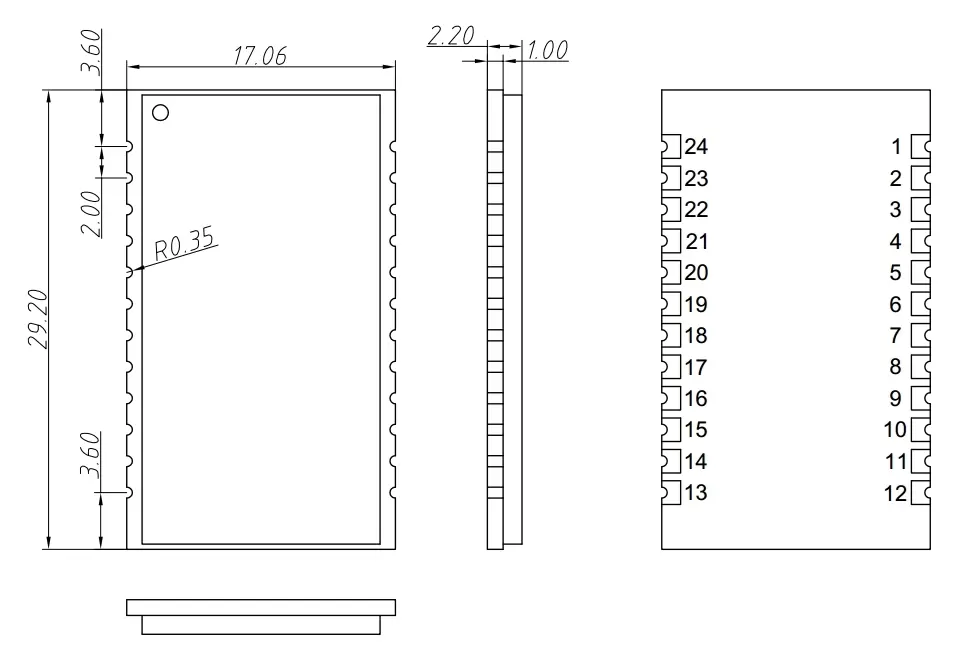

Tamanho (mm):36,99*21,29
LAR > PRODUTOS > GATEWAY E Nó LORAWAN > LN610: MóDULO RF DE Nó LORAWAN DE TAMANHO PEQUENO ...
LN610: Módulo RF de nó LoRaWAN de tamanho pequeno de 100 mW

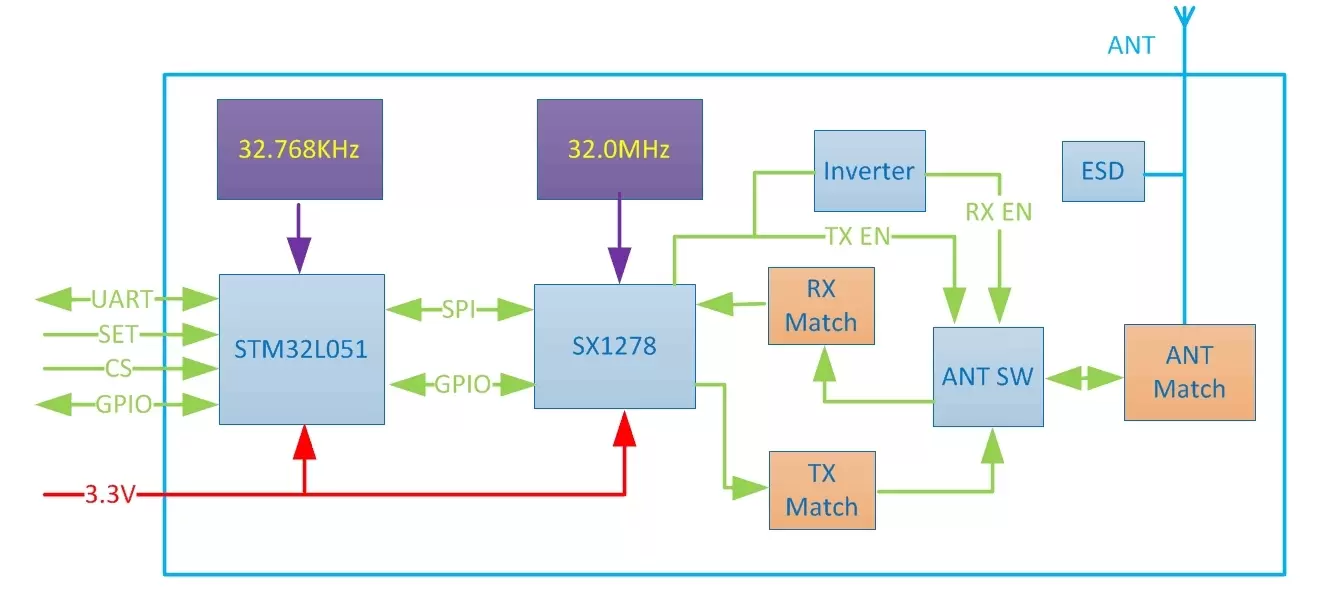

- LN610 é o módulo de nó LoRaWAN. LG1301-PF/LG1301-SE são gateways LoRaWAN. LN610 trabalha com LG1301 para construir um sistema LoRaWAN. Este sistema LoRaWAN integra o protocolo LoRAWAN V1.0 e suporta classe C.
- Ao inserir dados no LN610, este os transmite para o LG1301. Ao receber os dados do LG1301, o LN610 os envia para a interface em série. Toda a comunicação sem fio está em conformidade com o protocolo LoRaWAN.
- Tanto o LG1301-PF quanto o LG1301-SE podem funcionar com o LN610. Os detalhes desses dois gateways referem-se à folha de dados do gateway.
★ Observação: os parâmetros a seguir são VCC = 3,3, com instrumentação de teste de eixo de cobre de 50 ohms.
| Parâmetro | Mínimo | Tipo | Máx. | Unidade | Doença |
| Condição de trabalho | |||||
| Faixa de tensão de trabalho | 1.8 | 3.3 | 3.6 | V | |
| Tensão de temperatura | -40 | 85 | °C | ||
| Consumo atual | |||||
| Recebendo corrente | 18 | mA | @Vcc=3,3v | ||
| Transmitindo corrente | 100 | 110 | 120 | mA | Vcc=3,3v,Tx=20dBm |
| Corrente do sono | <2 | 3 | uA | CS Ativo H | |
| Parâmetro RF | |||||
| Potência TX | 4 | 18 | 20 | dBm | |
| Sensibilidade de recepção | -131 | -132 | -133 | dBm | @BW=125KHz,SF=10 |
| 2ª radiação harmônica | -45 | dBm | |||
| Radiações de 3ª harmônica | -50 | dBm | |||
| Interface | Uart |
| Potência de saída | 100mW |
Características do módulo RF de nó LoRaWAN LN610
- Protocolo LoRaWAN suportado
- Interface Uart
- Criptografia AES128
- Comunicação de 8 canais simultaneamente
- Parâmetros configuráveis
- OTAA e ABP
- Longo alcance e tamanho pequeno
- ADR
- EU433M / EU868M / KR920M / AS923M / CN780M/ CN470M / US915M / AS915M
Aplicação do módulo RF do nó LoRaWAN LN610
- Cidade inteligente
- Medição inteligente (medidor de água, eletricidade e gás)
- Monitoramento Agrícola
- Controle de irrigação
- Internet das Coisas (IoT)
- M2M
- Sensores sem fio
- Sistemas de alarme e segurança sem fio

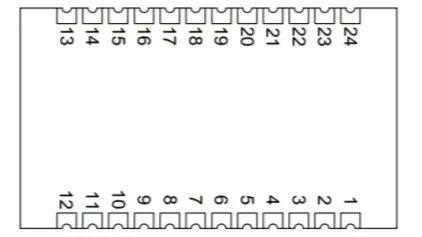

| Alfinete | Nome do PIN | Tipo | Descrição |
| 1 | PA0 | E/S | Reservado |
| 2 | PA1 | E/S | Reservado |
| 3 | PA2/TXLED | Saída | O LED pisca quando a transmissão está baixa |
| 4 | PA3/RXLED | Saída | O LED pisca quando os dados são recebidos, Ativo baixo |
| 5 | PA8 | E/S | Reservado |
| 6 | +3,3 V | Potência (VCC) | Fonte de alimentação (tensão típica) |
| 7 | Terra | Potência (GND) | Chão |
| 8 | REINICIAR | Entrada | Redefinir o módulo |
| 9 | PA13/SWDIO | E/S | Reservado para atualização de firmware de fábrica |
| 10 | PA14/SWCLK | E/S | Reservado para atualização de firmware de fábrica |
| 11 | NC | ||
| 12 | NC | ||
| 13 | FORMIGA | Antena | Conecte com antena coaxial de 50 ohms |
| 14 | Terra | Potência (GND) | Chão |
| 15 | Terra | Potência (GND) | Chão |
| 16 | PB8 | E/S | Reservado |
| 17 | PB6 | E/S | Reservado |
| 18 | PB7 | E/S | Reservado |
| 19 | PB1/CS | Entrada | 0: modo de trabalho, 1: modo de espera |
| 20 | PB2/SET | Entrada | 0: modo de configuração, 1: funcionamento normal |
| 21 | PA10/RXD | Entrada | RXD deste módulo, |
| 22 | PA9/TXD | Saída | TXD deste módulo |
| 23 | Terra | Potência (GND) | Chão |
| 24 | +3,3 V | Potência (VCC) | Fonte de alimentação (tensão típica) |
