DMR818s e instruções externas de conexão MCU

Antes de discutir como conectar com êxito o módulo de rádio DMR818s com um MCU externo (unidade de microcontrolador), vamos entender brevemente esses dois produtos.

O DMR818S é um poderoso módulo de rádio que suporta comunicação digital e analógica . Possui transmissão de longa distância, alta sensibilidade à recepção e funcionalidade de SMS, tornando-a ideal para cenários que exigem comunicação eficiente. O MCU, como o núcleo de um sistema incorporado, é responsável pelo controle, processamento de dados e interação com dispositivos externos.

Para entender a conexão entre o DMR818S e um MCU externo, é essencial revisar cuidadosamente a folha de dados e o diagrama de circuitos do DMR818S para determinar a função de cada pino. Normalmente, um módulo de rádio inclui pinos de energia, pinos de comunicação, pinos de controle e uma interface de antena.

O processo específico para conectar o DMR818s com um MCU externo é o seguinte:

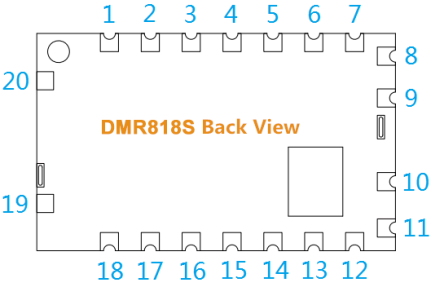

1. Definição e correspondência do pino com base no seu modelo e folha de dados do MCU, identifique os pinos correspondentes. Certifique -se de que os pinos de energia, os pinos de comunicação e os pinos de controle estejam alinhados corretamente. O diagrama de pinos do módulo DMR818S é o seguinte:

2. Conexão de energia DMR818S e Diagrama de conexão MCU

Tomando a conexão entre o DMR818S e o U1 R8C1A (MCU) como exemplo, primeiro, altere o módulo DMR818S com uma fonte de alimentação externa de 4.2V (pinos 8, 9 e 10 conectada ao solo). Em seguida, conecte o pino de saída de tensão do módulo ao pino de energia do MCU.

Preste muita atenção aos requisitos de tensão do MCU, pois a fonte de alimentação externa do módulo pode exceder a tensão operacional do MCU. O módulo precisa fornecer uma tensão VDD estável que corresponda à tensão operacional do MCU. De acordo com a tabela de definição do PIN e o diagrama de conexão do MCU, o pino 15 do módulo DMR818S pode gerar uma tensão estável de 3,3V, que corresponde à tensão operacional de 3,3V do MCU. Portanto, o pino 15 (saída de tensão) do módulo DMR818S deve ser conectado ao pino 7 (VCC) do MCU, permitindo que o MCU obtenha a tensão VDD necessária da saída estável do módulo.

Além disso, o pino de terra do módulo (GND) deve ser conectado ao pino de terra do MCU. Isso garante que os dois compartilhem o mesmo potencial elétrico, formando um circuito de potência completo.

3. Conexão da interface de comunicação O DMR818S suporta uma interface de comunicação UART. Escolha a interface de comunicação apropriada com base nos requisitos do MCU e do aplicativo. Ao conectar-se ao U1 R8C1A, conecte o pino 2 (UART-TX) e o pino 3 (UART-RX) do módulo DMR818S aos pinos 2 e 9 do MCU, respectivamente.

Observe que a comunicação UART é bidirecional. Ao conectar, o pino TX do módulo deve ser conectado ao pino RX do MCU e o pino RX do módulo deve ser conectado ao pino TX do MCU. Isso é essencial para permitir a comunicação bidirecional.

4. Pino de conexão do pino de controle 13 (CS) do DMR818S é o pino de ativação do sono e o pino 14 (PTT) é o pino de controle de transmissão/recebimento.

 Conecte os pinos de controle (CS, PTT) do DMR818s aos pinos GPIO disponíveis no MCU. Nesse caso, o MCU usa o pino 13 e o pino 14 para se conectar ao pino 13 e no pino 14 dos DMR818s, respectivamente. Na configuração do software MCU, verifique se o pino 13 é definido como uma saída para controlar o estado alto/baixo do pino CS. Da mesma forma, o pino 14 deve ser configurado via software para gerar os sinais necessários para transmitir e receber controle através do pino PTT.

5. A conexão da antena garante que a interface da antena do DMR818s esteja adequadamente conectada a uma antena externa (conectada ao pino 7) para manter a qualidade da comunicação.

Durante o processo de conexão, siga sempre as definições de pinos e métodos de conexão especificados na folha de dados para evitar a fiação incorreta que possa danificar o dispositivo. Preste atenção à correspondência de direção e nível de tensão para garantir uma comunicação estável e confiável. Seguindo estas etapas, você poderá conectar com sucesso o módulo de rádio DMR818S a um MCU externo e alcançar a funcionalidade de comunicação pretendida.

Se você precisar de mais assistência ou tiver alguma dúvida, consulte a documentação relevante ou entre em contato com o suporte técnico da NiceRF.
