Quanto você sabe sobre LoRa1262 e 1268? Um guia de seleção detalhado para ajudá-lo a aprender mais

LoRa1262 e LoRa1268 são módulos RF sem fio de ultrabaixa potência projetados com os chips SX1262 e SX1268X  da Semtech . Eles suportam modulação (G)FSK e modulação LoRa. A modulação LoRa amplia significativamente o alcance da comunicação, tornando-a adequada para diversas aplicações de comunicação sem fio IoT de curto alcance. Eles apresentam tamanho pequeno, baixo consumo de energia, longa distância de transmissão e forte capacidade anti-interferência.

Cristais industriais e bandas de frequência suportadas

SX1262 e SX1268 utilizam cristais de alta precisão de nível industrial. Eles podem ativar o microcontrolador de forma programada enquanto operam com baixa potência. A chave de antena do módulo é integrada internamente e controlada pelo chip, economizando recursos externos do MCU. Com tamanho compacto e potência de saída de 22dBm, eles oferecem vantagens significativas em IoT e aplicações alimentadas por bateria.

SX1262 suporta bandas de frequência na faixa de 868 MHz (personalizável de 150 MHz a 960 MHz)

SX1268 suporta bandas de frequência na faixa de 433/490 MHz (personalizável de 410 MHz a 810 MHz)

De acordo com a tabela acima, pode-se observar que o módulo RF sem fio LoRa1262 está equipado com um oscilador de cristal com compensação de temperatura TCXO de 0,5 ppm, adequado para aplicações que exigem precisão extremamente alta, como estações base de comunicação e instrumentos de precisão. LoRa1262 passou nas certificações CE e FCC para as bandas de frequência de 868 MHz e 915 MHz, atendendo aos requisitos regulatórios para dispositivos sem fio em mercados internacionais.

Recursos SX1262 e SX1268

Tamanho pequeno

O chip RF mede 4 mm x 4 mm, que é 45% menor em comparação com os ICs da série SX127x.

Baixo consumo de energia de recepção

O consumo de energia de recepção de RF é de 4,8 mA, que é mais da metade em comparação com a corrente de recepção de 10 mA da série SX127x.

Alta Sensibilidade do Receptor

Com uma sensibilidade máxima de -148dBm, aumenta significativamente o alcance de comunicação.

Alta taxa de dados

No modo LoRa, a taxa de dados máxima alcançável é de 62,5kb/s com diferentes fatores de espalhamento, e no modo GFSK suporta até 300kbps, programável pelo usuário. Alta Potência de Saída: Capaz de atingir uma potência máxima de saída de +22dBm, programável pelo usuário.

Despertar Seletivo

Suporta reconhecimento de endereço de hardware, permitindo funcionalidade de ativação seletiva para o módulo.

Baixo consumo de energia

Durante o modo de suspensão, o consumo mínimo de energia é tão baixo quanto 160nA.

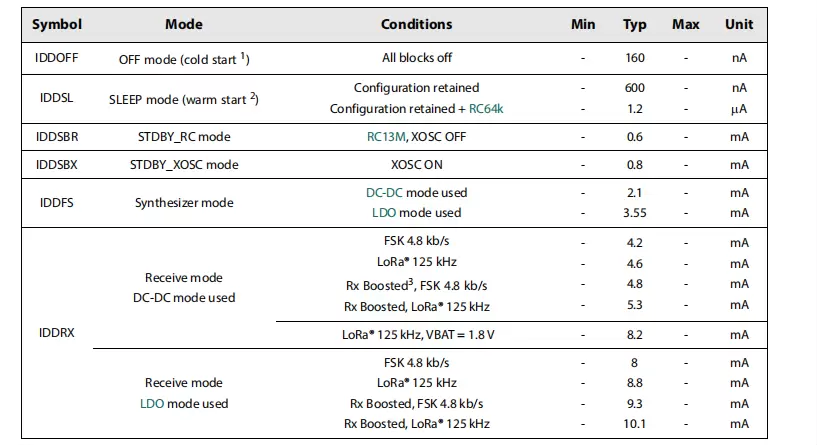

O gráfico acima mostra o consumo atual do módulo RF sem fio LoRa1262/1268 , indicando dois modos de gerenciamento de energia: LDO e DC-DC.

No modo DC-DC, o consumo mínimo de corrente durante a modulação FSK com transmissão de dados de 4,8 kb/s é de 4,2 mA. Para modulação LoRa com largura de banda de sinal de 125kHz e tensão de 1,8V, a corrente de recepção é de 8,2mA. No modo Boosted, há uma ligeira variação na corrente tanto para a modulação LoRa quanto para a modulação FSK.

Da mesma forma, no modo LDO, a corrente mínima de recepção é observada durante a modulação FSK, e no modo Boosted com modulação LoRa e largura de banda de sinal de 125kHz, a corrente de recepção é de 10,1mA.

Pode-se concluir que a principal característica do módulo RF sem fio LoRa1262 e LoRa1268 é o baixo consumo de energia, com corrente de recepção mínima de 4,2mA. Eles são adequados para aplicações de baixa potência. Além disso, esses módulos podem ser equipados com osciladores de cristal com compensação de temperatura de nível industrial, atendendo aos requisitos de aplicações industriais de alta precisão.

Esperamos que a análise de comparação acima seja útil. Para mais informações, consulte a ficha de especificações do produto ou entre em contato conosco diretamente: https://www.nicerf.cn.
