Análise detalhada do módulo UWB650 (Parte 4): Calibração do atraso da antena e considerações e melhores práticas para a implantação do módulo.

Sep . 2025

Por SDGA:

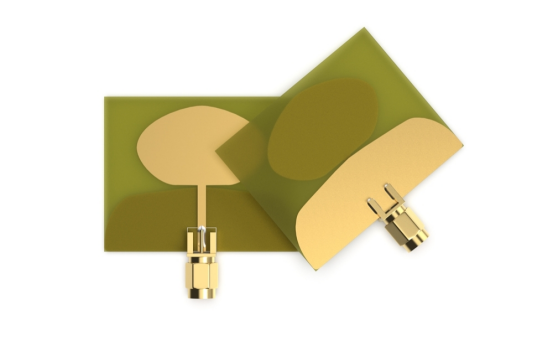

Calibração do atraso da antena

Este capítulo é a parte mais tecnicamente densa do relatório. Ele irá desconstruir sistematicamente todo o processo de calibração do atraso da antena, partindo dos princípios físicos básicos e aprofundando-se na análise da implementação em nível de código. Dominar esse processo é fundamental para desbloquear todo o potencial de precisão do módulo UWB650.

Fundamentos Teóricos: Por que o Atraso da Antena é uma das Principais Fontes de Erro de Medição de Distância

Definição : O atraso da antena é o tempo total de propagação de um sinal entre o ponto de referência onde o registro de tempo é gerado dentro do chip UWB e o ponto físico de radiação da antena. Inclui o atraso da transmissão e recepção do sinal dentro do chip, nas trilhas da placa de circuito impresso e através da própria antena.
Impacto na Precisão : Embora esse atraso seja extremamente curto (na ordem de nanossegundos), ele não faz parte do tempo de propagação (ToF) do sinal pelo ar, mas está incluído na medição bruta do ToF. A precisão do alcance UWB é baseada na medição precisa de intervalos de tempo na ordem de nanossegundos. Qualquer desvio de tempo fixo não compensado se traduzirá diretamente em um erro de distância. A documentação oficial fornece uma métrica bastante intuitiva: um erro de 1 ns na medição do tempo resultará em um erro de alcance de aproximadamente 30 cm .
Necessidade de Calibração : Devido às tolerâncias de fabricação dos componentes, às diferenças nos materiais da placa de circuito impresso e ao tipo de antena utilizada, o valor de atraso da antena de cada módulo UWB650 é único. O valor ANTDELAY predefinido na fábrica (com valor padrão de 16440) é apenas um valor empírico adequado para situações gerais. Para aplicações que exigem alta precisão, inferior a ±10 cm, realizar uma calibração de atraso de antena independente e precisa para cada módulo não é uma opção, mas sim uma etapa necessária.

Método matemático: Calculando o atraso usando o método dos mínimos quadrados.

O método de calibração fornecido baseia-se no princípio recomendado pela Qorvo, cuja ideia central é utilizar dados de medição redundantes entre vários módulos para calcular os seus respectivos atrasos desconhecidos.

Modelagem do Problema : O processo de calibração requer pelo menos três módulos UWB. Primeiramente, os parâmetros de atraso da antena de todos os módulos são zerados. Em seguida, em um cenário com distâncias físicas conhecidas, realiza-se uma medição de distância bidirecional entre cada par de módulos, resultando em uma matriz de distância medida (EDM_Measured) contendo 6 medições (d12, d21, d13, d31, d23, d32). Simultaneamente, obtém-se uma matriz de distância real (EDM_Actual) a partir das medições físicas.
Objetivo da Otimização : O objetivo da calibração é encontrar um conjunto de valores de atraso da antena que minimize a diferença entre as distâncias medidas compensadas e as distâncias reais. Matematicamente, isso se expressa como a minimização da diferença entre as normas das duas matrizes:

Solução por Mínimos Quadrados Lineares : Embora o problema seja descrito como a minimização da norma da matriz, o código C fornecido revela seu método de implementação específico — mínimos quadrados lineares. O problema pode ser transformado em um sistema sobredeterminado de equações lineares. Para qualquer medição entre um par de módulos i e j , o erro de medição é principalmente contribuído pela soma de seus atrasos de antena. Podemos estabelecer a seguinte relação:

onde c é a velocidade da luz. Após converter a distância em tempo, cada medição pode fornecer uma equação linear referente aos atrasos desconhecidos τ_i e τ_j. Quando houver medições suficientes (por exemplo, 6 medições entre 3 módulos), um sistema de equações sobredeterminado Ax=b pode ser construído, onde x é um vetor contendo todos os atrasos desconhecidos. Este sistema pode ser resolvido pelo método dos mínimos quadrados resolvendo as equações normais (A ^T A)x = A ^T b.

Fluxo de trabalho de calibração prática

A seguir, apresentamos os passos operacionais padronizados para que os engenheiros realizem a calibração precisa do atraso da antena para módulos UWB650 em laboratório ou em campo:

Configuração física : Escolha uma área aberta sem refletores significativos. Posicione com segurança pelo menos 3 módulos UWB650 e meça com precisão a distância física d_Act entre eles usando ferramentas de alta precisão, como um telêmetro a laser. Para reduzir a interferência de efeitos de multicaminho, a distância entre os módulos deve ser suficientemente grande (por exemplo, maior que 30 metros) ou a potência de transmissão dos módulos deve ser reduzida adequadamente.
Configuração inicial : Usando uma ferramenta serial, envie o comando UWBRFAT+ANTDELAY=0 para todos os 3 módulos para zerar a compensação de atraso da antena.
Coleta de Dados : Realize medições de distância bidirecional entre todos os pares de módulos em sequência. Por exemplo, para os módulos 1 e 2, primeiro faça com que o módulo 1 inicie a medição de distância do módulo 2, registrando a distância d21; em seguida, faça com que o módulo 2 inicie a medição de distância do módulo 1, registrando a distância d12. Conclua as medições para todos os 3 pares de módulos (6 medições no total) e registre todos os 6 valores de distância.
Calcular os valores de atraso : Inicie a ferramenta de calibração Qt fornecida, Antdelay_cal.exe. Na interface, insira os 6 valores de distância medidos e a distância física real medida anteriormente, d_Act, e clique no botão "Calcular".
Escrever parâmetros : A ferramenta irá gerar 3 valores de registo ANTDELAY correspondentes a cada módulo. Envie UWBRFAT+ANTDELAY=Enviar comando para cada módulo respectivamente através da porta serial para gravar os valores de calibração calculados nos módulos.
Salvar e verificar : Envie o comando UWBRFAT+FLASH para cada módulo para salvar permanentemente os novos valores de atraso da antena na memória flash do módulo. Após a conclusão do salvamento, execute a medição de distância novamente. A distância relatada pelos módulos agora deve ser altamente consistente com a distância física real, com um erro normalmente dentro de ±10 cm, indicando uma calibração bem-sucedida.

O sucesso de todo o processo de calibração baseia-se fundamentalmente na precisão da medição física da distância. O próprio algoritmo pressupõe que o valor de referência de entrada seja a verdade absoluta. Qualquer erro introduzido durante a fase de medição física será tratado pelo algoritmo como um viés sistemático e "calibrado" nos valores de atraso da antena, resultando em um desvio sistemático nos resultados finais. Portanto, garantir que a precisão das medições físicas corresponda à precisão desejada pelo sistema UWB é uma parte crucial do processo de calibração.

Considerações e melhores práticas de implantação

Este capítulo tem como objetivo traduzir os detalhes técnicos mencionados em conselhos práticos para a implementação de módulos UWB650 em situações reais. O conteúdo sintetizará a resolução de problemas e as perguntas frequentes da documentação oficial para fornecer um guia prático de implementação para integradores de sistemas.

Mitigação de fatores ambientais: obstrução e efeitos de múltiplos caminhos

O desempenho de um sistema UWB está intimamente relacionado às características físicas do ambiente de implantação.

A linha de visada (LoS) é crucial : embora os sinais UWB tenham alguma capacidade de penetração, eles não conseguem penetrar efetivamente materiais de alta densidade, como paredes de concreto armado. Quando os sinais encontram tais obstáculos, eles são refletidos. Embora um link de comunicação ainda possa ser estabelecido, o aumento do percurso do sinal refletido leva a maiores medições de tempo de voo, introduzindo erros de alcance significativos. Placas de metal ou grandes objetos de metal são particularmente absorventes de sinais UWB e podem criar zonas mortas de sinal.
Análise do impacto de obstruções comuns :

Paredes sólidas : os sinais não conseguem penetrar. Qualquer resultado de alcance obtido ao contornar uma esquina é produzido por sinais refletidos e os dados não são confiáveis.
Paredes de vidro : têm um impacto significativo na precisão da medição de distância.
Postes, árvores, etc .: O grau de impacto depende da distância. Quando os módulos estão distantes uns dos outros (por exemplo, 100 metros), uma obstrução no meio tem menos impacto. No entanto, se a obstrução estiver a menos de 1 metro de qualquer uma das antenas, pode causar uma deriva significativa nos dados.
Papelão, tábuas de madeira : se não forem muito espessas (≤5 cm), o impacto na precisão da medição de distância é limitado, mas ainda assim causarão atenuação da intensidade do sinal.

Melhores Práticas de Implantação : Em um sistema de posicionamento, as âncoras devem ser instaladas em uma posição elevada (recomendado acima de 2 metros do solo) para maximizar a probabilidade de uma linha de visão desobstruída entre as etiquetas e as âncoras, evitando obstruções por pessoas, veículos ou equipamentos terrestres. Uma implantação UWB bem-sucedida não é apenas um problema de engenharia eletrônica, mas também uma tarefa de engenharia ambiental de radiofrequência que requer planejamento cuidadoso.

Solução de problemas comuns de precisão de alcance e posicionamento

Quando a precisão do sistema não atender às expectativas, você pode solucionar o problema seguindo os passos abaixo:

Baixa precisão de medição de distância :

Verificação do ambiente : Confirme se existem obstruções físicas inesperadas entre os módulos ou fontes de forte interferência eletromagnética nas proximidades.
Verificação de interferência : Verifique se há outros dispositivos UWB operando na mesma faixa de frequência (CH5) nas proximidades.
Verificação de hardware : Certifique-se de que a antena esteja instalada corretamente e conectada com segurança.
Verificação de Calibração : Confirme se a calibração precisa do atraso da antena foi realizada em todos os módulos envolvidos na medição de distância.

Baixa precisão de posicionamento :

Verificação de coordenadas : A fonte de erro mais comum são as configurações incorretas das coordenadas de ancoragem. Certifique-se de verificar repetidamente se os valores medidos nos locais físicos de implantação são totalmente consistentes com os valores gravados nos módulos por meio do comando UWBRFAT+COORDINATE e se as unidades estão corretas (centímetros).
Disposição Geométrica : Verifique se a disposição das âncoras segue as configurações geométricas recomendadas (por exemplo, triângulo, retângulo). Uma disposição geométrica inadequada (por exemplo, todas as âncoras aproximadamente em linha reta) pode levar ao efeito de Diluição Geométrica da Precisão (GDOP), onde pequenos erros de alcance são amplificados, afetando severamente a precisão final do posicionamento.
Altura e coplanaridade : Confirme se todas as âncoras estão instaladas na altura recomendada. Para aplicações de posicionamento planar 2D, certifique-se de que todas as âncoras estejam aproximadamente no mesmo plano horizontal.
Área de cobertura : Confirme se a etiqueta está dentro da área de posicionamento efetiva delimitada pelas âncoras. Quando a etiqueta se move para fora da área de cobertura das âncoras, a precisão do posicionamento se deteriora rapidamente.
