IOT-N010: Nó de monitoramento multissensor de baixo consumo de energia

O sistema de rede em estrela para monitoramento de sensores de consumo ultrabaixo é utilizado principalmente para aquisição e controle de dados de sensores da Internet das Coisas. Todo o sistema de rede é composto pelo gateway IOT-G010 e pelo nó IOT-N010/IOT-THS010, que adotam o modo de rede de rede em estrela sem fio. Um bom mecanismo de coordenação e um algoritmo de escalonamento preciso são utilizados internamente entre o nó e o gateway para evitar colisões entre pacotes de dados no ar. O protocolo de comunicação entre o nó e o gateway foi implementado pelo sistema, e os clientes podem construir uma rede de aquisição e controle confiável, desde que sigam uma configuração simples. O módulo de nó IOT-N010, como a extremidade do nó da rede, utiliza um ARM de baixo consumo de energia e alto desempenho e um módulo de comunicação sem fio. Definir um intervalo de coleta adequado pode facilmente alcançar vários anos de vida útil da bateria. Especialmente adequado para sistemas de aquisição e controle de dados alimentados por bateria.
Este produto também reserva várias interfaces de SPI, I2C e GPIO para facilitar o desenvolvimento personalizado e a expansão das funções do produto.

Contate-nos

DOWNLOAD

Parâmetro	Mín.	Tipo.	Máx.	Unidade	Condições
Condições de operação
Faixa de tensão de operação	1.8	3.3	3.6	V
Faixa de temperatura operacional	-40	25	85	°C
Consumo atual
Corrente RX		<18,5		mA
Corrente TX		<100		mA	@20dBm
Corrente do Sono		<1,5		uA
Parâmetros de RF
Taxa de modulação	1.2	9.6	1000	Kbps	GFSK
Potência de saída	-1	/	20	dBm	Configurável por software
Sensibilidade de recepção		-121		dBm	@1,2 kbps
Faixa de frequência	424,42		444,42	MHz
Taxa de transmissão da porta serial	1200		115200	Bps
Número de nós	1		255
Atualização da porta serial	Apoiar
Atualização aérea	Apoiar
Parâmetros de configuração sem fio	Apoiar
Despertar sem fio	Apoiar
RSSI	Apoiar
Calcular a duração da bateria	Apoiar
Malha	Apoiar
Reenvio automático	Apoiar

Função especial	Aquisição de sensores

Características do nó de monitoramento de sensor IOT-N010

Consumo de energia ultrabaixo do nó
Rede estrela (suporte a relé automático multicamadas)
Coleta de dados em vários pontos (até 255 para um único gateway)
Entrada e saída de dados seriais
Mecanismo de prevenção de colisão de dados multinível
Atualização de firmware da porta serial
Atualização de firmware OTA
Intervalo de tempo de upload programável
Acorde no ar
Modificação de parâmetros OTA
Grau industrial (-40 - +85 ℃)
Múltiplos mecanismos anti-colisão
Criptografia de dados sem fio
Interfaces múltiplas reservadas, como SPI, I2C, GPIO, etc., com forte expansibilidade
Personalize várias funções rapidamente
Vida útil da bateria calculada com precisão
Indicador de intensidade do sinal RSSI
Mecanismo de retransmissão automática
Indicador de link perdido

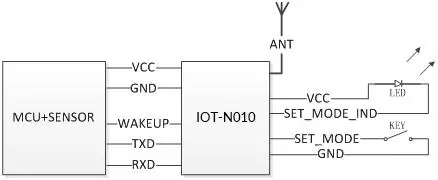

Circuito de aplicação do nó de monitoramento multissensor de baixo consumo de energia IOT-N010

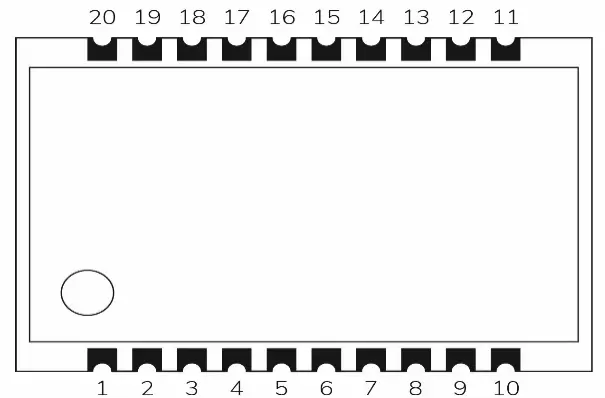

Definição de PIN do nó de monitoramento multissensor de baixo consumo de energia IOT-N010

PIN nº.	Definições de pinos	Status de entrada e saída: I entrada O saída	Descrição
1	VCC	—	Potência positiva (1,8-3,6 V)
2	Terra	—	aterramento de energia
*3	ACORDAR	O	Usado para despertar MCU externo, saída inativa de nível baixo, saída de despertar de nível alto
4	SCL	—	I2C reservado
5	SDA	—	I2C reservado
6	NSS	—	SPI reservado
7	SCLK	—
8	MISSÔ	—
9	MOSI	—
*10	*RST	EU	Reiniciar pino, puxar alto ou flutuar para trabalhar, reiniciar nível baixo (versão PCB V1.1)
*10	Terra	—	PCB V10, aterramento de energia (versão PCB V1.0)
11	FORMIGA	—	Conecte a antena (antena de eixo de cobre de 50 ohms)
12	Terra	—	Aterramento da antena
13	GPIO0	—	Manter
14	TXD	O	Comunicação serial de dados
15	RXD	EU	Comunicação serial de dados
16	TXLED	O	Indicador de lançamento, luzes de nível baixo
17	LED RX	O	Indicador de recepção, luzes de nível baixo
18	MODO_DEFINIDO	EU	Coloque o pino, puxe-o para baixo por 3s para entrar no modo de configuração, puxe-o para baixo por 15s para restaurar as configurações de fábrica
19	DEFINIR_MODO_INDICADO	EU	Indicação do modo de configuração, saída baixa ao entrar no modo de configuração; entrada alta ao sair
20	Terra	—	aterramento de energia
*3， O modo de despertar pode ser alterado de acordo com as necessidades do cliente, nível de suporte para despertar, despertar por pulso alto e baixo, entre em contato com o vendedor correspondente.
*10， RST só é suportado em versões de hardware posteriores à V1.1

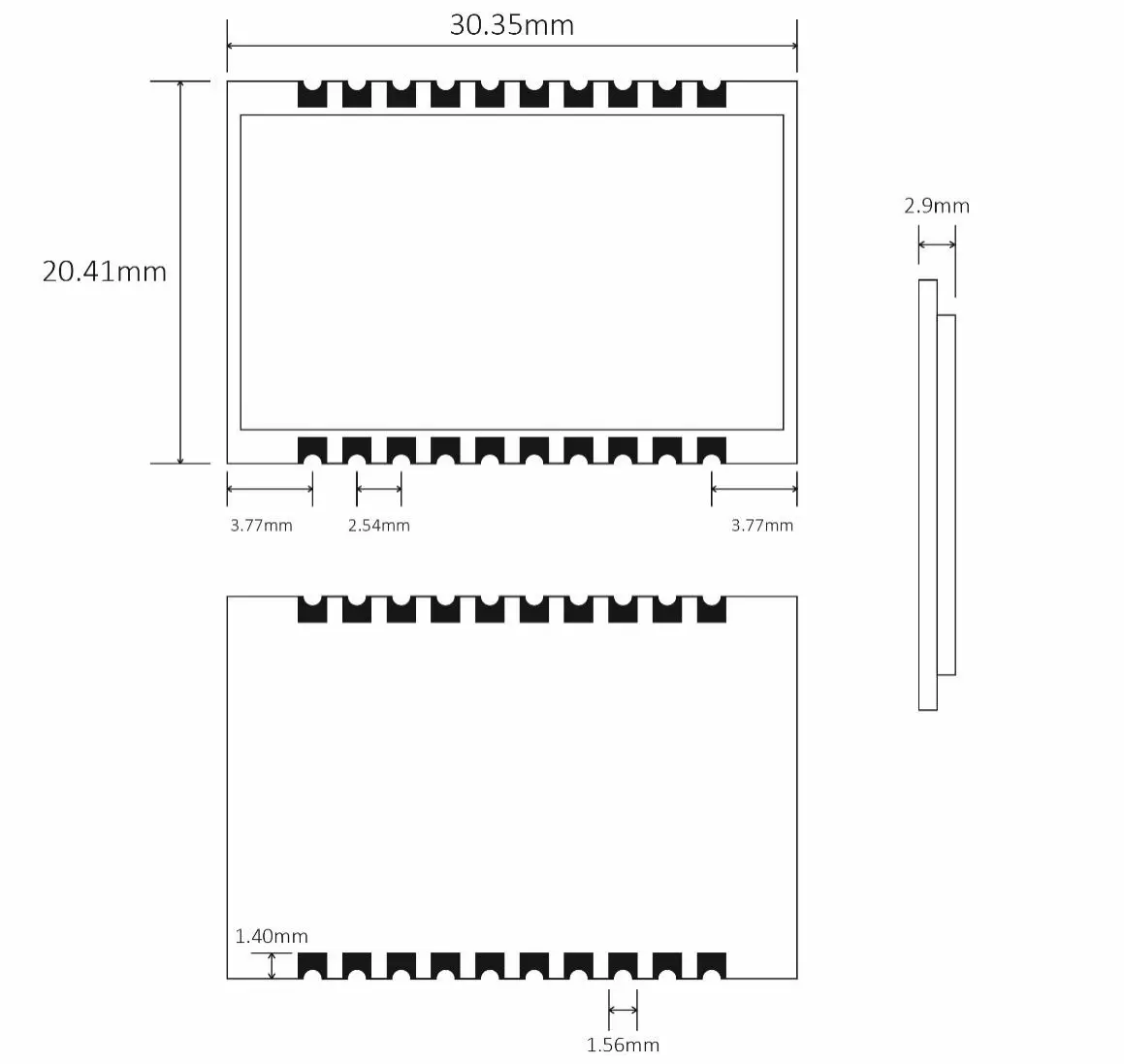

Dimensões mecânicas do nó de monitoramento multissensor de baixo consumo de energia IOT-N010
