SK108H: Módulo de relé sem fio de 1 W e 4 canais com funções de salto

O SK108H é um módulo de relé sem fio industrial de 4 canais com função de salto, que fornece no máximo quatro entradas de sinal e quatro saídas de controle. Possui interface simples e desempenho confiável. Os parâmetros podem ser modificados por software de PC/comando UART/controle remoto (SK108-S). A chave DIP no módulo pode ser usada para alterar a frequência de operação (máximo de 16 grupos), o modo de operação, etc. Utilizando este módulo, o usuário pode substituir dispositivos com fio por uma conexão sem fio, o que reduz significativamente o custo e economiza muito tempo.
O SK108H utiliza rigorosamente um processo sem chumbo para produção e testes, e atende aos padrões RoHS e Reach.

Contate-nos

DOWNLOAD

Observação: os parâmetros abaixo são baseados em fonte de alimentação de 12 V/ambiente de teste de 25 ℃.

Parâmetros	Mín.	Tipo.	Máx.	Unidade	Doença
Condição de trabalho
Faixa de tensão	9	12	30	V
Temperatura de operação	-40	25	+85	°C
Consumo atual
Corrente Rx		<20		mA
Corrente Tx		<200		mA
Corrente do sono		<5		mA	@12V Modo de temporização Não transmissor
Parâmetros de RF
Potência de saída		30		dBm
Sensibilidade		-121		dBm

Características do módulo de relé sem fio SK108H

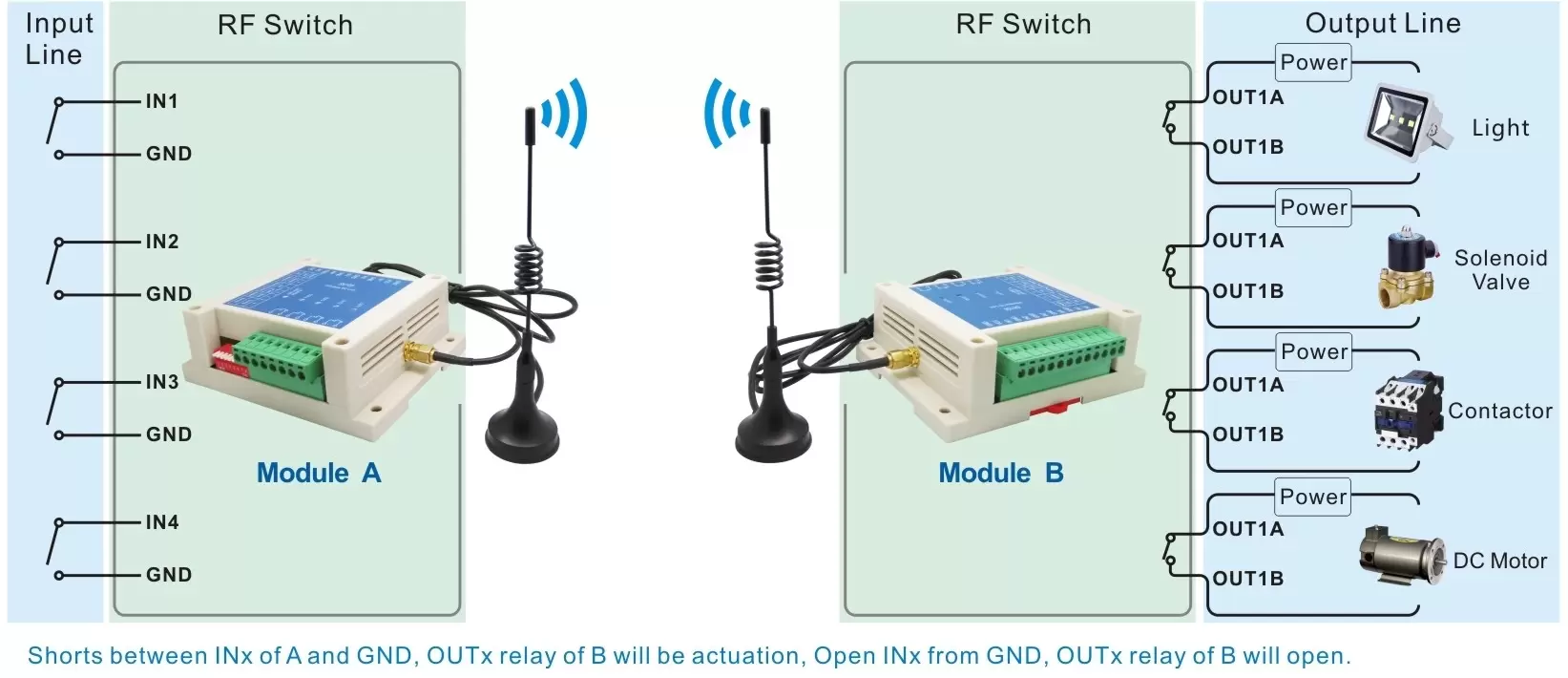

Circuito de aplicação do módulo de relé sem fio SK108H com funções de salto

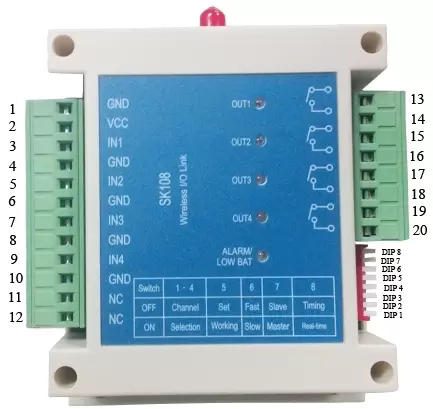

Definição de pinos do módulo de relé sem fio SK108H com funções de salto

Pino Nº.	Alfinete	Descrição
1	Terra	Aterramento de energia
2	VCC	Conecte-se ao poder positivo
3	IN1	Entrada Ch1, pull up interno
4	Terra	Entrada Ch1, pull up interno
5	IN2	Entrada Ch2, pull up interno
6	Terra	Entrada Ch2, pull up interno
7	IN3	Entrada Ch3, pull up interno
8	Terra	Entrada Ch3, pull up interno
9	IN4	Entrada Ch4, pull up interno
10	Terra	Entrada Ch4, pull up interno
11	NC	Reservado, Não Conectado
12	NC	Reservado, Não Conectado
13	OUT1	Saída de controle de relé Ch1, fechada: nível baixo em Tx Aberta: nível alto em Tx
14	OUT1
15	OUT2	Saída de controle de relé Ch2, fechada: nível baixo em Tx Aberta: nível alto em Tx
16	OUT2
17	OUT3	Saída de controle de relé Ch3, fechada: nível baixo em Tx Aberta: nível alto em Tx
18	OUT3
19	OUT4	Saída de controle de relé Ch4, fechada: nível baixo em Tx Aberta: nível alto em Tx
20	OUT4

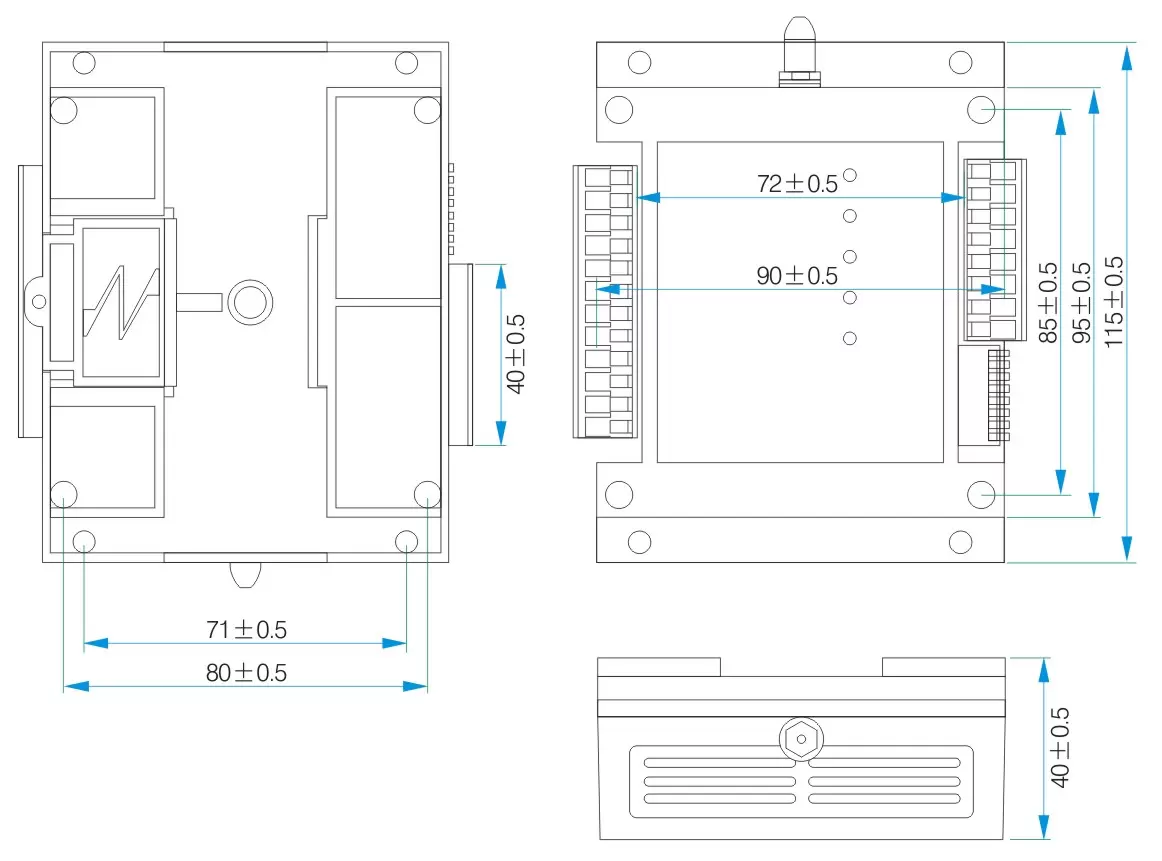

Dimensões mecânicas do módulo de relé sem fio SK108H com funções de salto
