SK108U: Módulo transmissor e receptor RC de 4 canais com proteção ESD

O SK108U inclui o SK108U-TX e o SK108U-RX. O SK108U-TX é um transmissor de controle serial industrial que funciona com o SK108U-RX para construir um sistema de controle de comutação sem fio. O SK108U-TX é uma interface serial que pode ser conectada a um PC e outros dispositivos seriais. Um SK108U-RX possui 4 canais de saída de relé. Um SK108U-TX pode controlar vários SK108U-RX. A frequência do SK108U-TX e do SK108U-Rx pode ser ajustada para evitar interferência de frequência.
Em hardware, o SK108U-Tx é o mesmo que nosso módulo da série SV, que tem potência de saída diferente e interface diferente para opção.
O SK108U-Rx é igual ao SK108 em hardware, mas tem firmware diferente.
O módulo transmissor e receptor RC de 4 canais SK108U usa estritamente o processo sem chumbo para produção e testes e atende aos padrões RoHS e Reach.

Contate-nos

DOWNLOAD

Parâmetros do SK108U-RX

Observação: os parâmetros abaixo são baseados em fonte de alimentação de 12 V/ambiente de teste de 25 ℃.

Parâmetros do SK108U-TX

Observação: O SK108U-Tx é o mesmo que o nosso módulo da série SV em termos de hardware. Possui potência de saída e interfaces diferentes para opções.

Características do transmissor e receptor RC de 4 canais SK108U

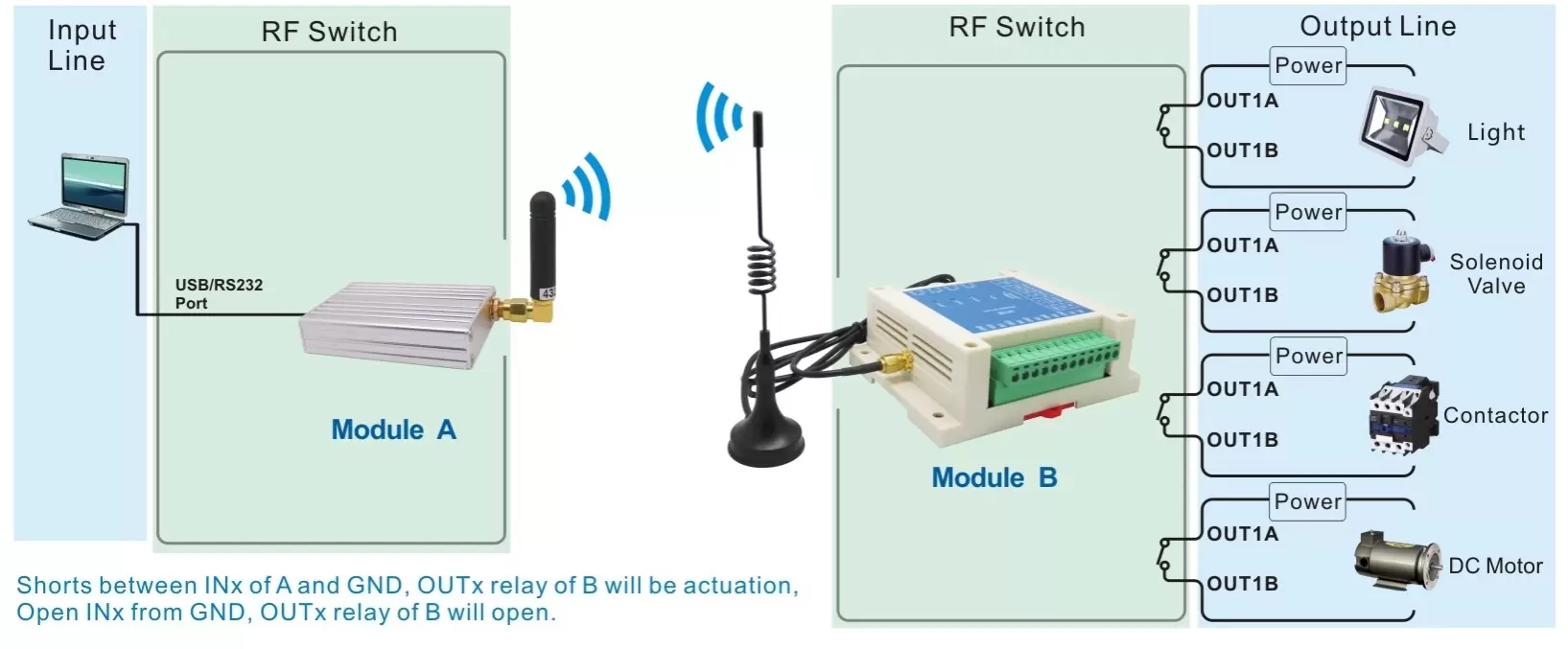

Conexão de aplicação do módulo de controle de chave SK108U

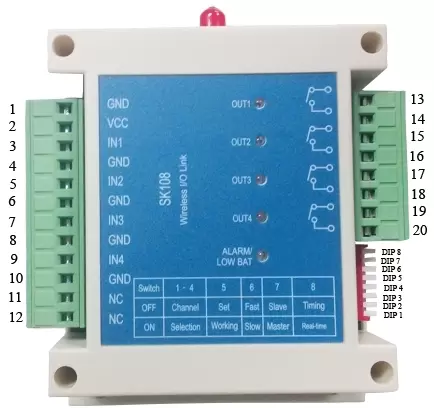

Pinos do transmissor e receptor RC de 4 canais SK108U

Pino Nº.	Alfinete	Descrição
1	Terra	Conecte o negativo de energia
2	VCC	Conecte o ânodo de energia
3~12	NC	Abrir
13	OUT1	Saída de controle de relé Ch1,
14	OUT1	Saída de controle de relé Ch1,
15	OUT2	Saída de controle de relé Ch2,
16	OUT2	Saída de controle de relé Ch2,
17	OUT3	Saída de controle de relé Ch3,
18	OUT3	Saída de controle de relé Ch3,
19	OUT4	Saída de controle de relé Ch4,
20	OUT4	Saída de controle de relé Ch4,

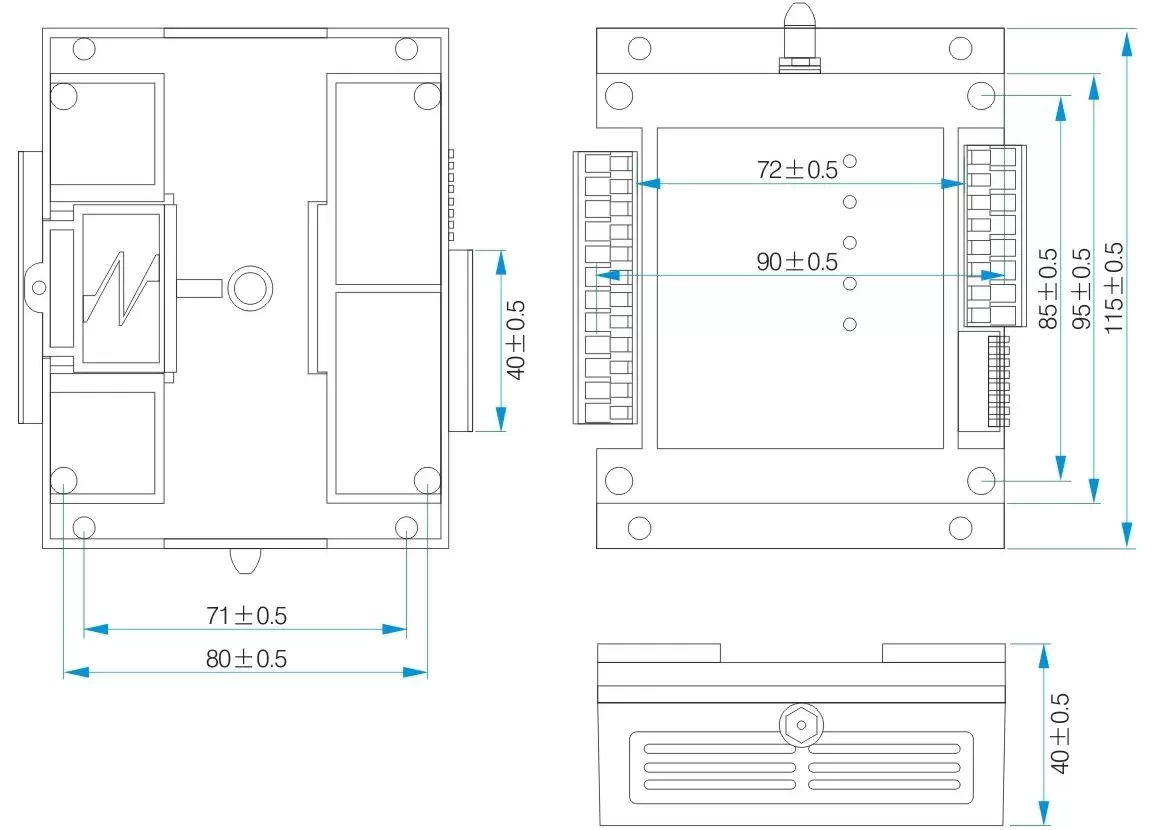

Dimensões mecânicas do módulo de controle do interruptor SK108U
