Módulo de Relé Sem Fio de 1,5 W e 4 Canais - SK109 | G-NiceRF

O SK109 é um módulo de relé sem fio industrial de 4 canais com função de pareamento, que fornece no máximo quatro entradas de sinal e quatro saídas de controle. Possui interface simples e desempenho confiável. Os parâmetros podem ser modificados por software de PC/comando UART/controle remoto (SK109-S). A chave DIP no módulo pode ser usada para alterar a frequência de operação (máximo de 16 grupos), o modo de operação, etc. Utilizando este módulo, o usuário pode substituir dispositivos com fio por uma conexão sem fio, o que reduz significativamente o custo e economiza muito tempo.
O SK109 utiliza rigorosamente um processo sem chumbo para produção e testes, e atende aos padrões RoHS e Reach.

Contate-nos

DOWNLOAD

Nota: os parâmetros abaixo foram testados sob tensão de 12 V e temperatura de 25 ℃.

Parâmetro	Mínimo	Tipo.	Máx.	Unidade	Doença
Doença
Tensão de trabalho	9	12	30	V
Temperatura de trabalho	-40	25	+85	°C
Consumo atual
Corrente Rx		<20		mA
Corrente Tx		<300		mA
Corrente de espera		<5		mA	@ Modo de temporização de 12 V Mestre não envia mensagem
Parâmetros de RF
Potência de saída		31,5		dBm
Sensibilidade		-121		dBm	@1200

Características do módulo de relé sem fio SK109

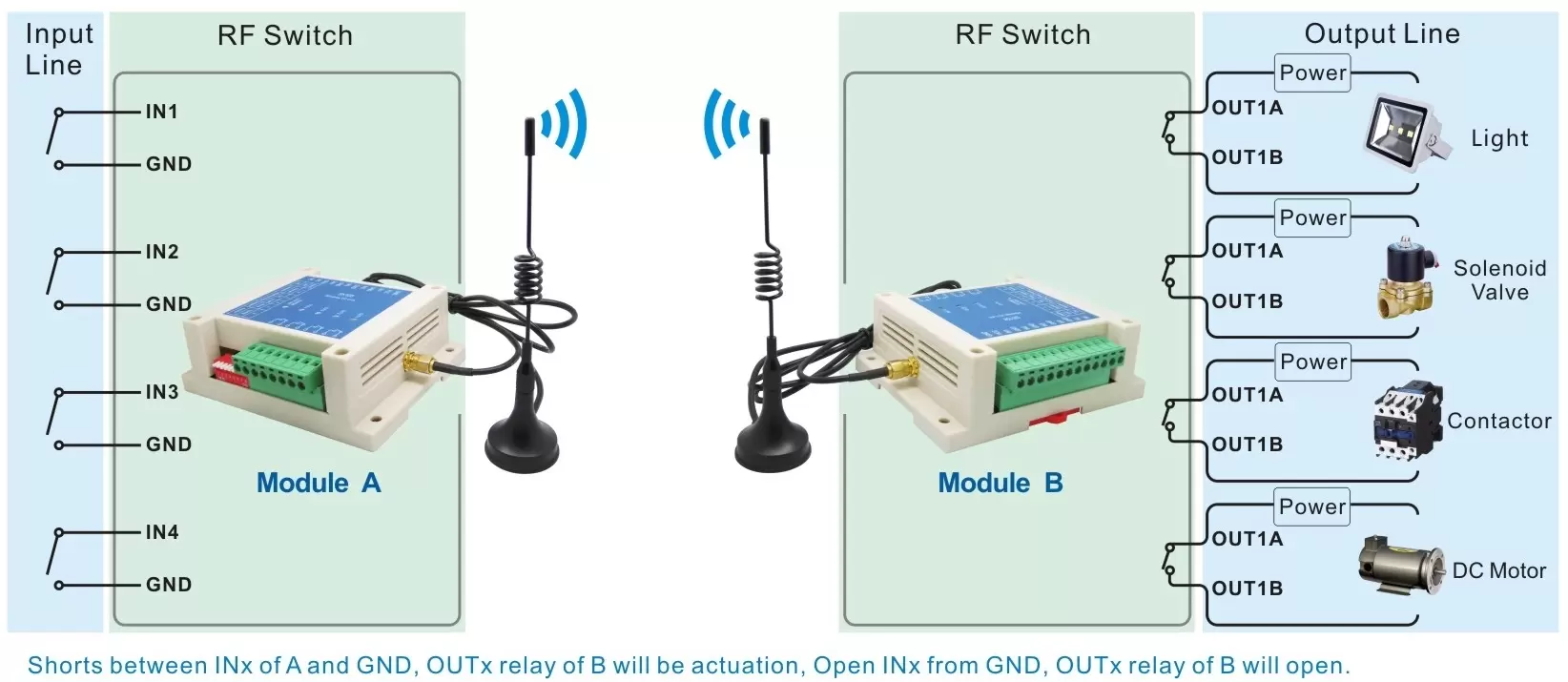

Link de aplicação do módulo de controle de switch SK109

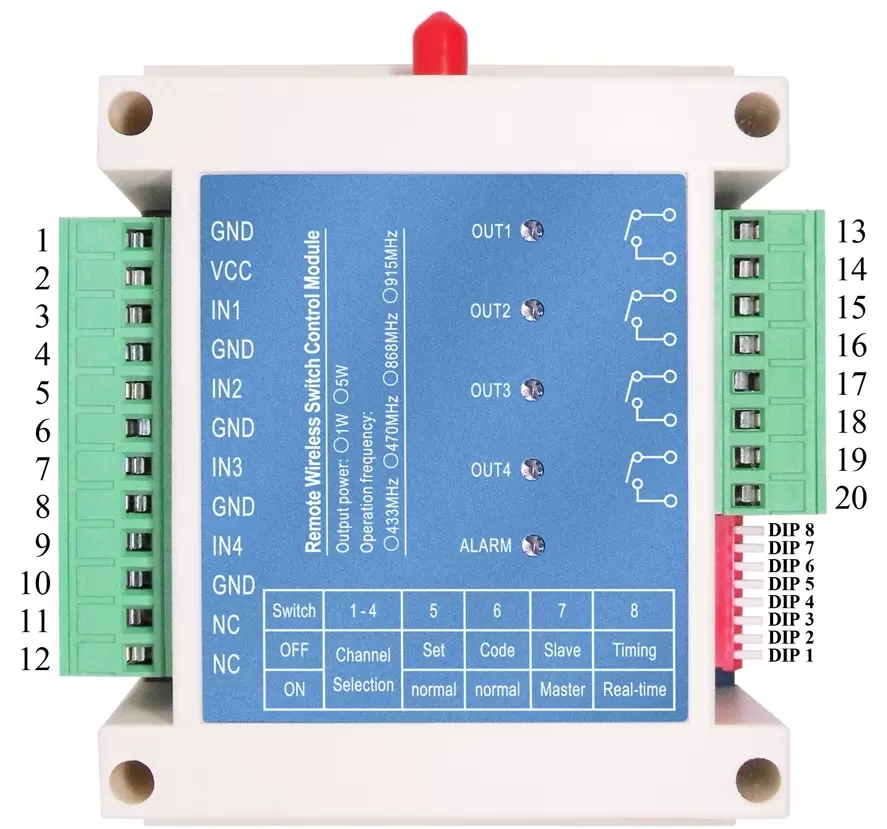

Definição de pinos do módulo de controle do switch SK109

Pino Nº.	Alfinete	Descrição
1	Terra	Conecte energia negativa
2	VCC	Conecte energia positiva
3	IN1	Entrada do interruptor Ch1, pull up interno
4	Terra	Entrada do interruptor Ch1, pull up interno
5	IN2	Entrada de interruptor Ch2, pull up interno
6	Terra	Entrada de interruptor Ch2, pull up interno
7	IN3	Entrada de interruptor Ch3, pull up interno
8	Terra	Entrada de interruptor Ch3, pull up interno
9	IN4	Entrada de interruptor Ch4, pull up interno
10	Terra	Entrada de interruptor Ch4, pull up interno
11	NC	Reservado, Não Conectado
12	NC	Reservado, Não Conectado
13	OUT1	Saída de relé Ch1
14	OUT1	Saída de relé Ch1
15	OUT2	Saída de relé Ch2
16	OUT2	Saída de relé Ch2
17	OUT3	Saída de relé Ch3
18	OUT3	Saída de relé Ch3
19	OUT4	Saída de relé Ch4
20	OUT4	Saída de relé Ch4

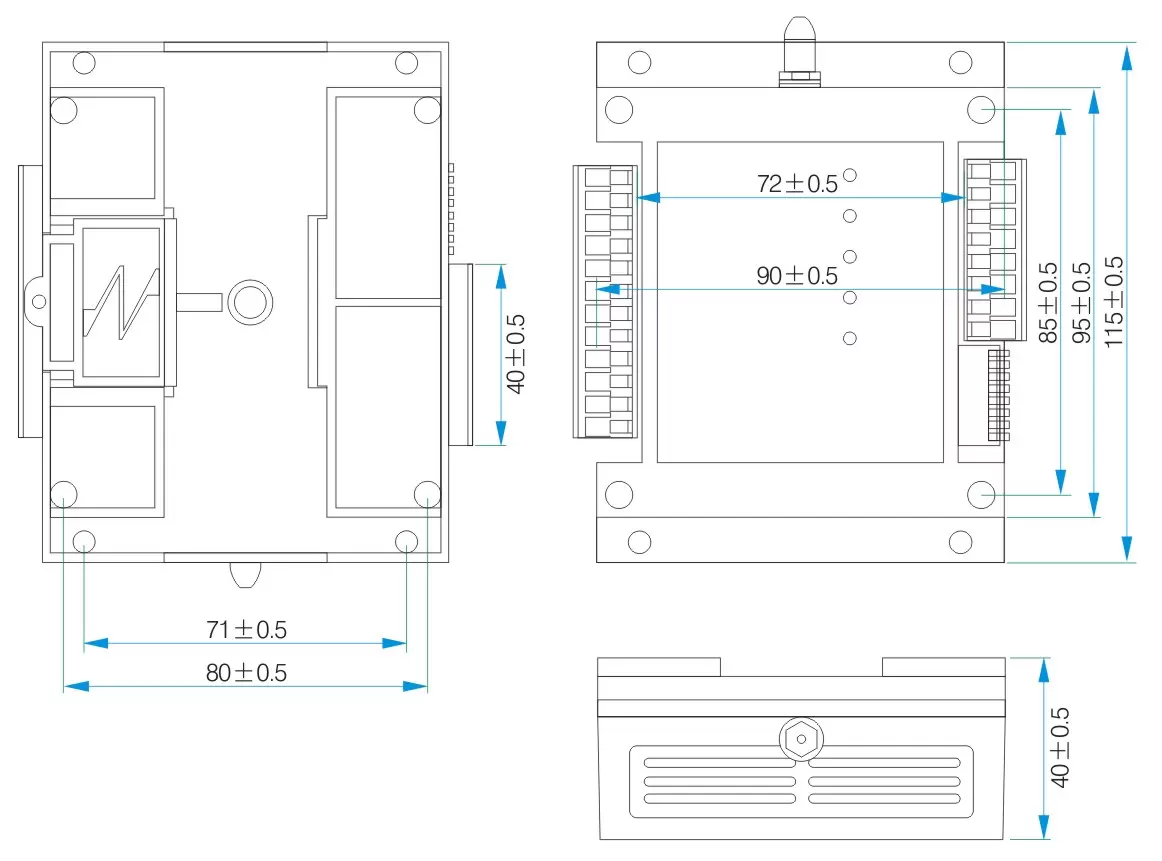

Dimensões mecânicas do módulo de controle do interruptor SK109
