SK200Pro: Módulo de relé sem fio de roteamento de contato seco unidirecional de malha de 1 W, liga/desliga

O SK200Pro é um módulo de relé sem fio industrial de 1 W. É composto pelo SK200PRO-TX (módulo transmissor) e pelo SK200PRO-RX (módulo receptor). O design sem fio utiliza a tecnologia LoRa, que possui sensibilidade de recepção altamente eficiente e forte desempenho antiparasitário. Sua distância de comunicação e sensibilidade de recepção são superiores às modulações FSK e GFSK. No modo de operação um-para-muitos, em cooperação com a rede ad hoc MESH que acompanha o receptor, ele pode formar uma transmissão em rede sem pontos cegos e restrições de distância.
O módulo oferece uma única interface de entrada de sinal e uma única interface de saída de controle. Possui interface simples e operação confiável. Os usuários podem combinar nossa interface de PC para configurar e modificar os parâmetros internos do módulo. Os parâmetros do receptor podem ser configurados sem fio pelo transmissor, o que é conveniente para alterações online. A comunicação simultânea de vários pares não interfere entre si, sendo flexível e conveniente de usar.
O SK200PRO utiliza rigorosamente um processo sem chumbo para produção e testes, e atende aos padrões RoHS e Reach.

Contate-nos

DOWNLOAD

Os parâmetros elétricos do módulo SK200PRO-TX são os seguintes:

Modelo	SK200PRO-TX-1W
Transmitir potência	29,5 dBm
Tensão de trabalho (faixa)	5 V (3,3 V ～ 6,5 V)
Corrente do sono	250uA
Corrente quiescente	16mA
Corrente de emissão	600mA
Tamanho (mm)	61,55914
Faixa de temperatura de trabalho	-40℃～85℃

Os parâmetros elétricos do módulo SK200PRO-RX são os seguintes:

Parâmetro	O menor	Típico	Maior	Unidade	Doença
Condições de operação
Faixa de tensão de trabalho	5	12	30	V
Carga de relé		< 10		UM	@220V
Parâmetro de radiofrequência
Receber corrente		< 10		mA	@12V
Sensibilidade de recepção		-132		dBm

Características do módulo de relé sem fio SK200Pro

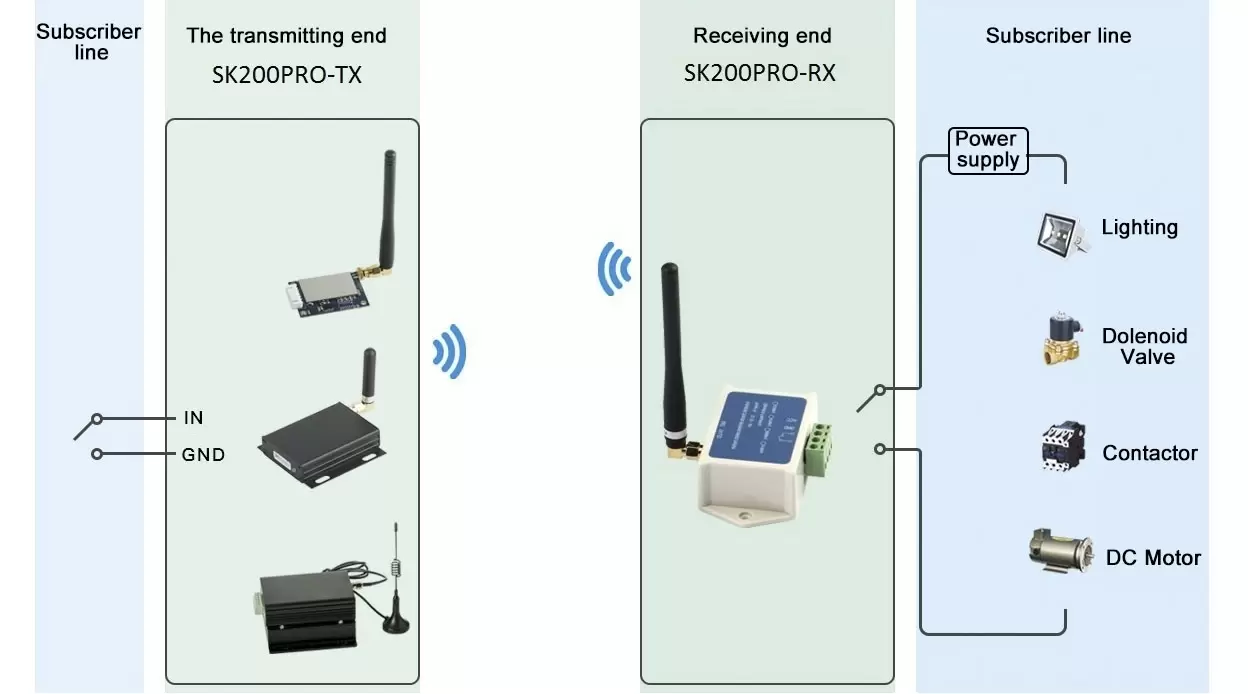

Circuito de aplicação do módulo de relé de malha sem fio SK200Pro

A descrição da interface do módulo receptor SK200PRO-RX é mostrada na figura a seguir:

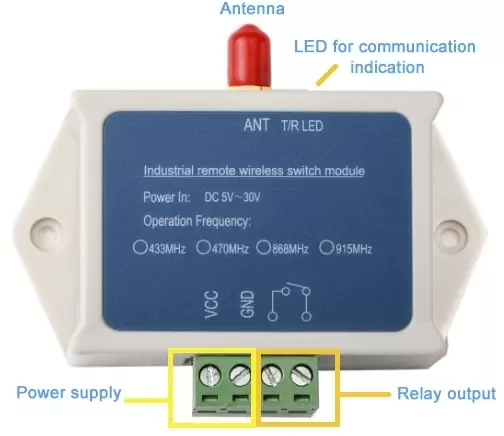

Definição de pinos do módulo de relé de malha sem fio SK200Pro-RX

A descrição da interface do módulo transmissor SK200PRO-TX é mostrada na figura a seguir:

SK200PRO-TX-1W:

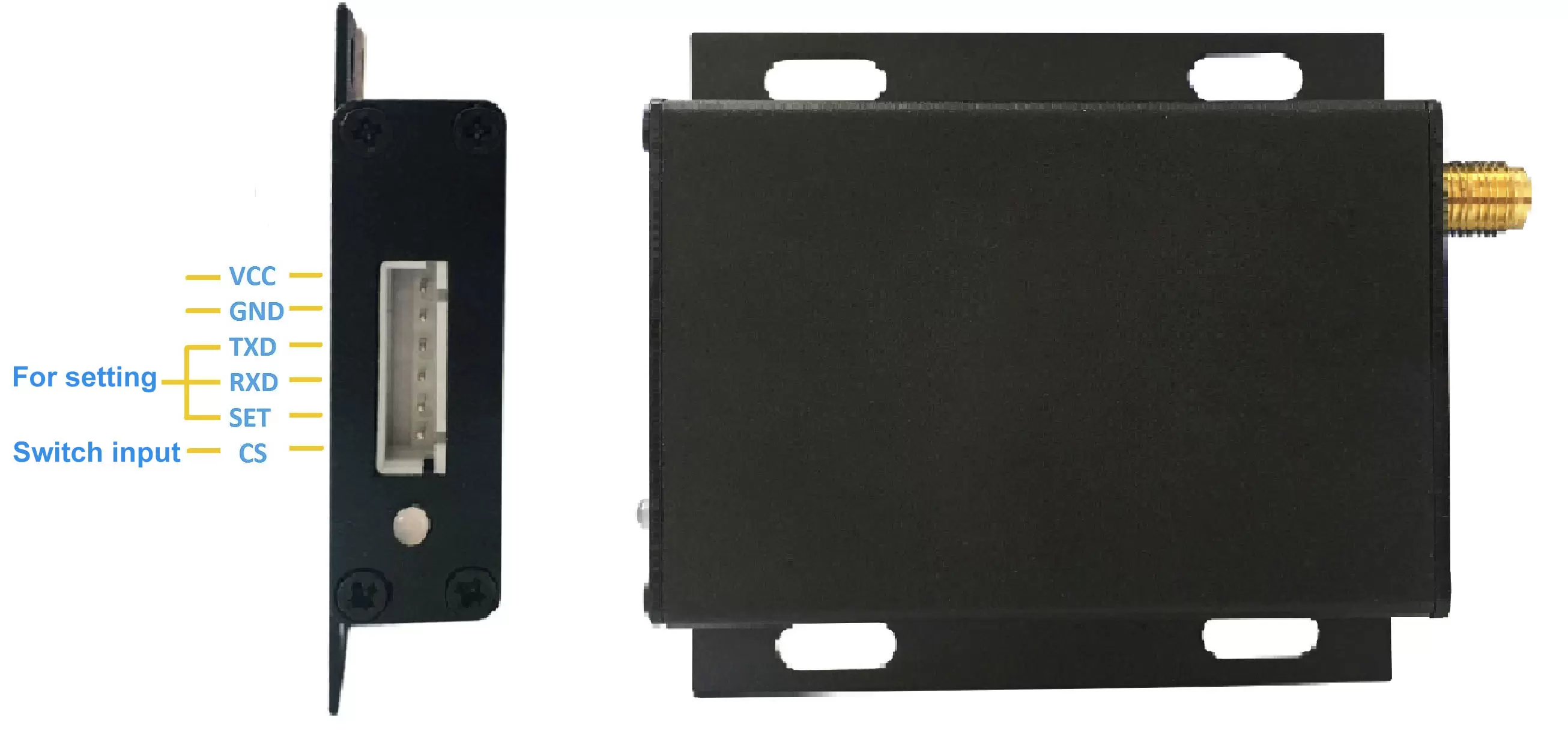

Definição de pinos do módulo de relé de malha sem fio SK200Pro-TX-1W

Definição de PIN	Descrição
VCC	Conecte ao pólo positivo
Terra	Chão
TXD	Para configuração de parâmetros do modo
RXD	Para configuração de parâmetros do modo
DEFINIR	Habilitar parâmetro de configuração (configuração de parâmetro de habilitação de baixo nível, saída de alto nível padrão)
CS	Pino de entrada do sinal do switch (com pull-up interno)

Módulo transmissor

SK200PRO-TX-1W

Dimensões mecânicas do módulo de relé de malha sem fio SK200Pro-TX-1W

Módulo receptor SK200PRO-RX

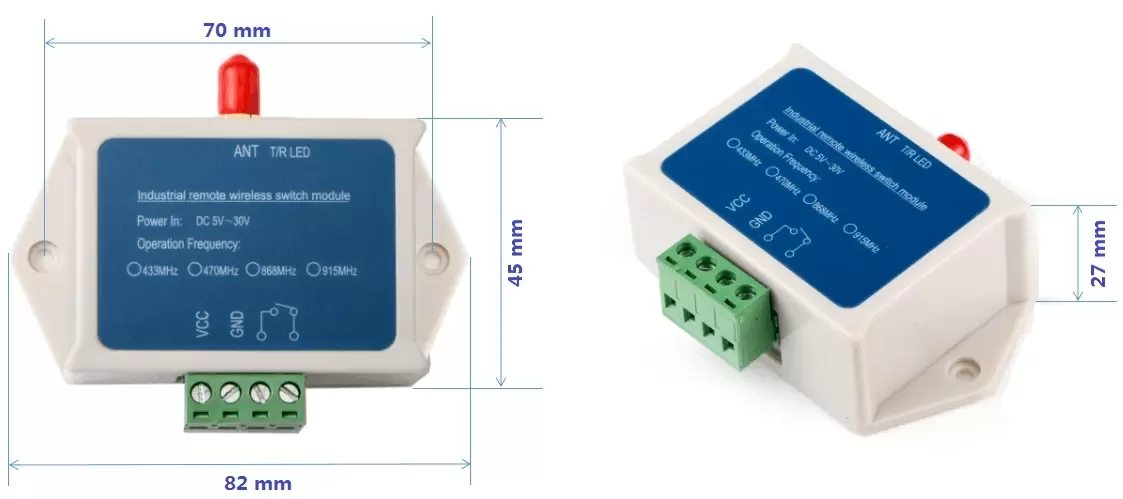

Dimensões mecânicas do módulo de relé de malha sem fio SK200Pro-RX
