SK200: Módulo de comutação sem fio anti-interferência industrial LoRa de 1 W

O SK200 é um módulo de comutação sem fio de canal único remoto de nível industrial. Consiste no módulo transmissor SK200-TX-1W e no receptor SK200-RX com potência de transmissão de 1W. O projeto adota a tecnologia de salto de frequência de modulação de espectro espalhado LoRa, que possui alta sensibilidade de recepção e desempenho anti-interferência superior. Sua distância de comunicação e sensibilidade de recepção excedem em muito a modulação FSK e GFSK. O módulo fornece uma única entrada de sinal e uma única interface de saída de controle. Possui as características de interface simples e operação confiável. Os usuários podem configurar os parâmetros internos do módulo modificado em combinação com nossa interface de PC. Vários pares de comunicação simultânea não interferem uns com os outros, e o uso é flexível e conveniente. O sistema pode facilmente substituir o ambiente com fio original por controle sem fio, o que reduz significativamente o custo da fiação manual e é amplamente utilizado na indústria.
O SK200 utiliza rigorosamente um processo sem chumbo para produção e testes, e atende aos padrões RoHS e Reach.

Contate-nos

DOWNLOAD

Os parâmetros elétricos do módulo SK200-TX são os seguintes:

Modelo	SK200-TX-1W
Transmitir potência	29,5 dBm
Tensão de trabalho (faixa)	5 V (3,3 V ～ 6,5 V)
Corrente do sono	250uA
Corrente quiescente	16mA
Corrente de emissão	600mA
Tamanho (mm)	61,55914
Faixa de temperatura de trabalho	-40℃～85℃

Os parâmetros elétricos do módulo SK200-RX são os seguintes:

Parâmetro	O menor	Típico	Maior	Unidade	Doença
Condições de operação
Faixa de tensão de trabalho	5	12	30	V
Carga de relé		< 10		UM	@220V
Parâmetro de radiofrequência
Receber corrente		< 10		mA	@12V
Sensibilidade de recepção		-132		dBm

Características do módulo de comutação sem fio SK200

A descrição da interface do módulo receptor SK200-RX é mostrada na figura a seguir:

Definição de pinos do módulo de comutação sem fio SK200-RX

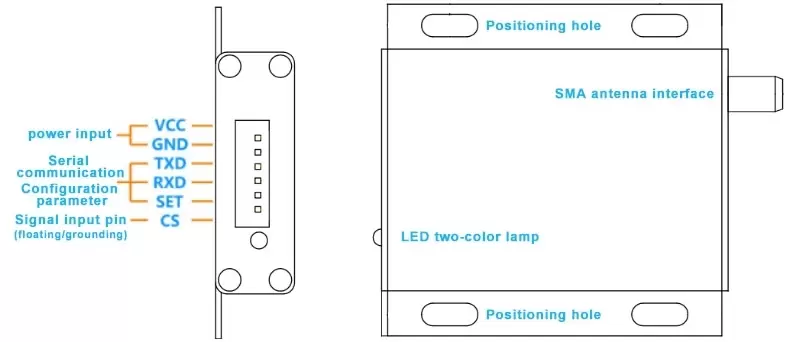

A descrição da interface do módulo transmissor SK200PRO-TX é mostrada na figura a seguir:

SK200-TX-1W:

Definição de pinos do módulo de comutação sem fio SK200-TX-1W

Definição de PIN	Descrição
VCC	Conecte ao pólo positivo
Terra	Chão
TXD	Para configuração de parâmetros do modo
RXD	Para configuração de parâmetros do modo
DEFINIR	Habilitar parâmetro de configuração (configuração de parâmetro de habilitação de baixo nível, saída de alto nível padrão)
CS	Pino de entrada do sinal do switch (com pull-up interno)
