LoRa6100II-2W: Módulo UART LoRa com rede mesh e proteção ESD

O LoRa6100II é um módulo UART LoRa de baixa tensão e baixo custo. O módulo integra proteção de auto-reinicialização anti-queda baseada em hardware, juntamente com circuitos de proteção contra sobrecorrente/sobretensão e conexão reversa, tornando-o resistente a fortes sinais de interferência externa.
O módulo LoRa6100II foi projetado para uma potência de saída de 2 W sob a alimentação de uma bateria de lítio de célula única e possui design compacto integrado, amplamente utilizado em indústrias de controle de transmissão remota sem fio.
O LoRa6100II utiliza rigorosamente um processo sem chumbo para produção e testes, e atende aos padrões RoHS e Reach.
Observação: a série LoRa II pode ser configurada para ser compatível com nossos módulos uart LoRa anteriores.

Contate-nos

DOWNLOAD

Observação: O módulo é regulado internamente por um LDO de 3,3 V. Os pinos CS e SET controlam níveis de 3,3 V. TXD e RXD também são níveis de 3,3 V.

Características do módulo LLCC68 LoRa LoRa6100II

Método de criptografia de dados AES128
Nenhuma zona cega sem limitação de distância
A distância de transmissão em área aberta de um único módulo é de 10-12 km a baixa taxa
Banda de frequência: 433/470/868/915 MHz para opção
Até 40 canais de comunicação na mesma banda de frequência
Parâmetros de porta serial diversificados
Faixa de tensão de operação: 3,4~ 5,5 V
Função LBT (ouvir antes de falar) opcional
Nó/rota/nó+rota opcional no modo MESH
Circuito de proteção de reinicialização de hardware integrado
Modulação LoRa
Interface TTL
Sensibilidade de até -129 dBm@1,3Kbps
Potência máxima de saída: 2W (@5V)
Faixa de temperatura de operação: -40 ~ +85 °C

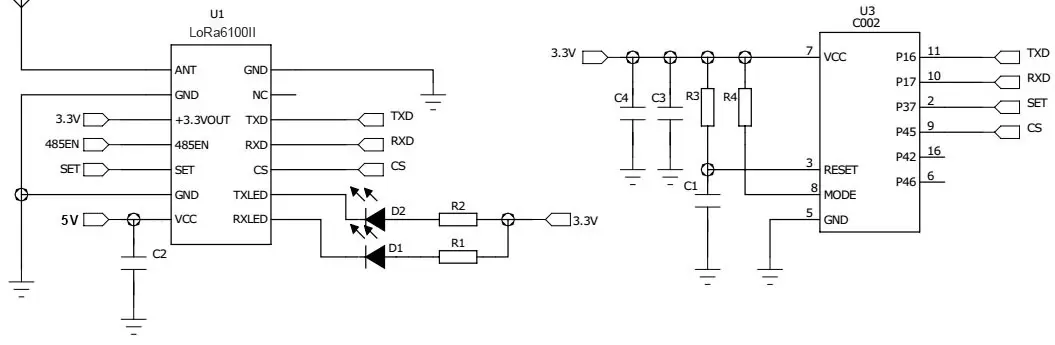

Circuito de aplicação do módulo sem fio LoRa6100II

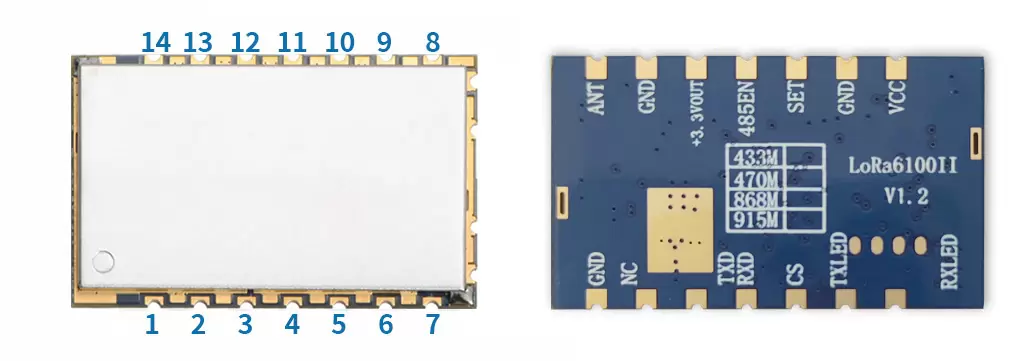

Definição de pinos do módulo sem fio LoRa6100II

NÃO.	ALFINETE	Descrição
1	LED RX	Indicador de sinal de recepção, nível baixo, padrão alto
2	TXLED	Indicador de sinal de transmissão, nível baixo, alto padrão
3	CS	Pino de habilitação do módulo (pull-up integrado) Observação: Versão padrão de fábrica: corrente de suspensão <240uA, CS em nível alto ou suspenso para comunicação normal, suspensão em nível baixo; Versão de baixo consumo de energia: corrente de suspensão <15uA, comunicação normal quando CS em nível baixo, suspensão em nível alto ou flutuação para suspensão.
4	RXD	Recepção de dados de comunicação serial
5	TXD	Transmissão de dados de comunicação serial
6	NC	Não adianta
7	Terra	Antena de aterramento
8	FORMIGA	Saída de sinal RF, conectada a uma antena de 50 ohms
9	Terra	Antena de aterramento
10	+3,3 V SAÍDA	Pino de saída de tensão de 3,3 V, pode acionar dispositivos dentro de 50 mA
11	485EN	Pode ser conectado ao pino de conversão de controle de nível de expansão externa 485
12	DEFINIR	Habilitar parâmetro de configuração (configuração de parâmetro de habilitação de baixo nível, saída de alto nível padrão)
13	Terra	Conecte o pólo negativo da fonte de alimentação, fio terra
14	VCC	Conecte o pólo positivo da fonte de alimentação (normalmente 4V)

Dimensões mecânicas do módulo sem fio LoRa6100II
