LoRa6500II: Modem LoRa de alta taxa e longo alcance de 5 W com proteção ESD

O módulo LoRa II é uma nova série de modems LoRa de rede atualizados. Ele é baseado no chip LLCC68 da Semtech e usa tecnologia avançada de salto de frequência de modulação de espectro espalhado LoRa para obter alta sensibilidade. A capacidade de penetração e a distância de comunicação são muito melhores do que os produtos FSK e GFSK atuais e têm anti-interferência mais forte. Projetamos o módulo como uma forma completa para atender às diferentes necessidades do cliente. Os usuários podem alternar entre diferentes modos de trabalho através do software ou comandos do PC. No modo MESH, o módulo de roteamento possui função de roteamento automático, o usuário pode formar uma rede sem zona cega sem limitação de distância. Ao mesmo tempo, os usuários podem habilitar a criptografia de dados sem fio AES128 por meio de software de PC ou instruções seriais, o que torna a comunicação de dados sem fio mais segura.
LoRa6500II foi projetado para potência de saída de 5W e está disponível em níveis TTL/RS232/RS485, que é amplamente utilizado em indústrias de controle remoto sem fio.
LoRa6500II usa estritamente processos sem chumbo para produção e testes e atende aos padrões RoHS e Reach.

Contate-nos

DOWNLOAD

Características do modem LoRa LoRa6500II

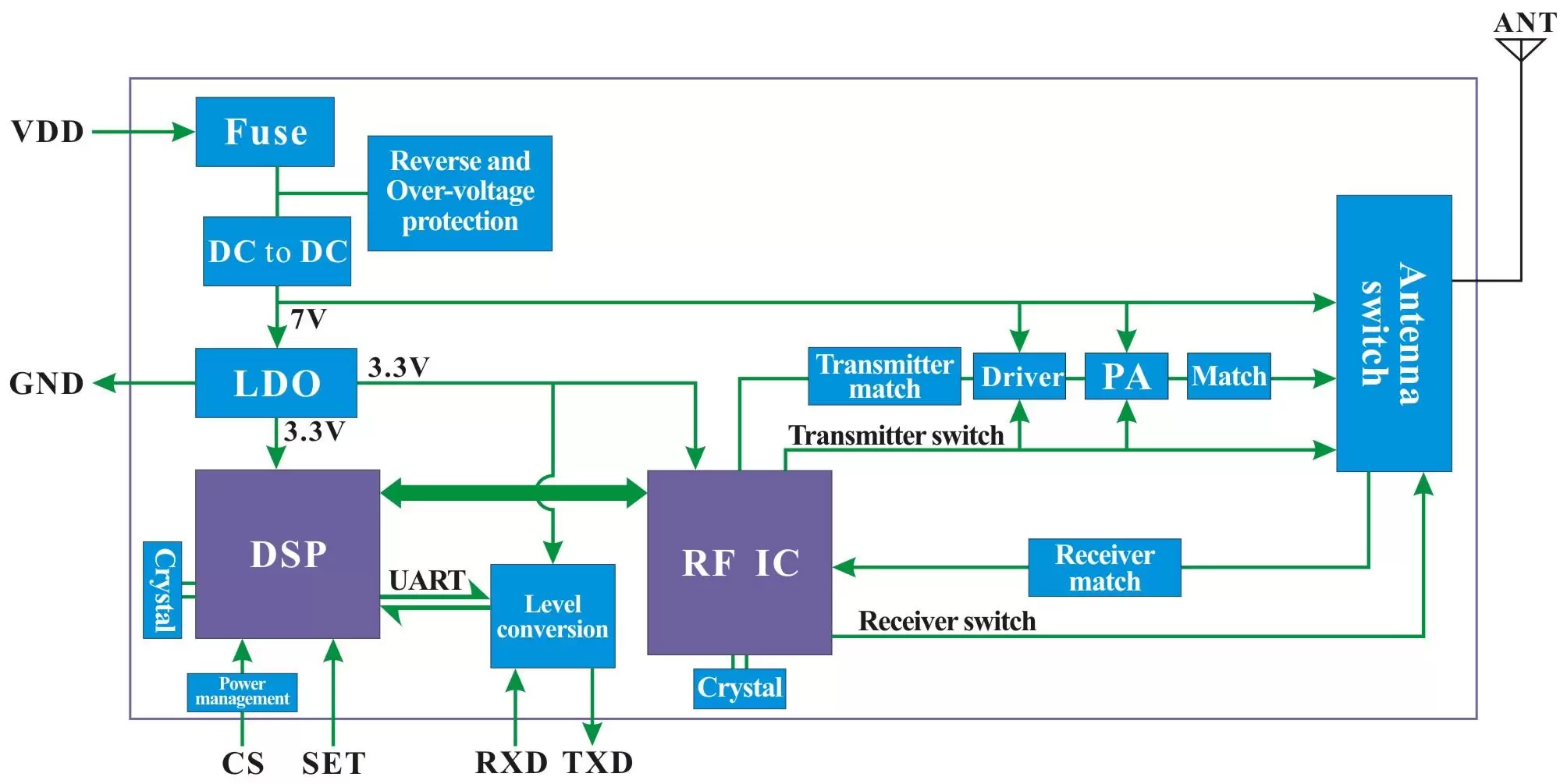

Diagrama de blocos do modem LoRa LoRa6500II

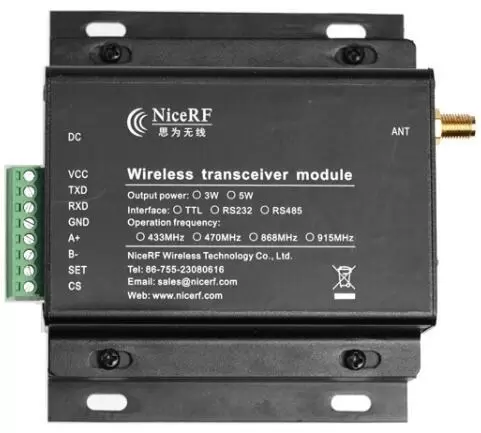

Pinos do modem LoRa LoRa6500II

NÃO.	ALFINETE	Descrição
1	CCV	Conectado à fonte de alimentação positiva
2	TXD	TXD da interface serial
3	RXD	RXD da interface serial
4	GND	Aterramento de energia
5	UM+	Conecte ao A+ para interface RS485
6	B-	Conecte a B- para interface RS485
7	DEFINIR	Modo de configuração habilitado quando CS é puxado para cima (0: modo de configuração, 1: modo de trabalho normal)
8	CS	Habilitação do módulo (suspensão em nível baixo, saída padrão de alto nível)

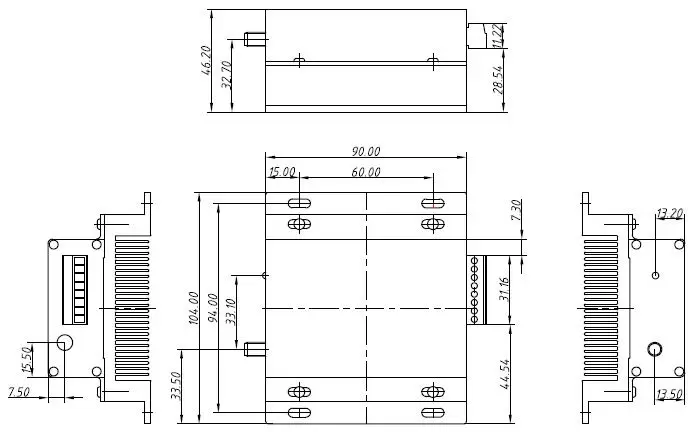

Dimensões mecânicas do modem LoRa LoRa6500II
