LoRa6500Pro: Modem LoRa RF de ampla tensão e longo alcance de 5 W com capacidade de malha e proteção ESD

LoRa6500Pro: Modem LoRa RF de ampla tensão e longo alcance de 5 W com capacidade de malha e proteção ESD

O módulo LoRa Pro é uma nova série de módulos LoRa de rede atualizados da Wireless. Adota o chip SX127X da Semtech.
Para atender às necessidades de aplicação de diferentes clientes, projetamos o software do módulo desta série como uma solução completa. Os usuários podem alternar entre diferentes modos de trabalho através do módulo de configuração do software para PC. No modo MESH, o módulo de roteamento possui roteamento automático. Função, o usuário pode formar uma transmissão em rede sem zona cega e sem limitação de distância por meio de combinação de vários módulos. Ao mesmo tempo, os usuários também podem criptografar dados sem fio AES128 por meio de software de PC ou instruções de porta serial, tornando a transmissão de dados mais segura.
LoRa6500Pro foi projetado para potência de saída de 5W e está disponível nos níveis TTL/RS232/RS485. É amplamente utilizado no controle de transmissão remota sem fio.
O modem RF LoRa6500Pro usa estritamente processos sem chumbo para produção e testes e atende aos padrões RoHS e Reach.
Nota: A série LoRa Pro pode ser configurada para ser compatível com nossos modems LoRa RF anteriores.
Recursos de hardware:
1. Distância ultra-longa, concha de metal, além de um radiador separado, pode funcionar de forma confiável e estável por um longo tempo.
2. Circuito de auto-redefinição anti-colisão de hardware integrado para resistir a fortes sinais de interferência externa.
3. Circuito de proteção de conexão reversa de sobrecorrente e sobretensão integrado.
Recursos de software:
Método de criptografia de dados AES128.
A função LBT (ouvir antes de falar) é opcional.
Nó/rota/nó+rota opcional no modo MESH.

Contate-nos

DOWNLOAD

Parâmetros	Min.	Tipo.	Máx.	Unidade	Doença
Condição de trabalho
Faixa de tensão	9	12	30	V
Temperatura operacional	-40	25	+85	℃
Consumo Atual
Corrente Rx		<18		mA	Nível TTL
Corrente de transmissão		<1,8		UM	@ 37dBm, 12V
Corrente de sono		<7		mA
Parâmetros de RF
Faixa de frequência	414,92	433,92	453,92	MHz	@433 MHz
Faixa de frequência	470,92	490,92	509,92	MHz	@490 MHz
Taxa de dados	91	656	17353	bps	@LoRa
Potência de saída	28		+37	dBm	@12V, 433MHz/490MHz
Sensibilidade		-139		dBm	@91bps

Interface	TTL,RS232,RS485
Rede	MALHA
Freqüência	433 MHz, 470 MHz, 868 MHz, 915 MHz
Modulação	LoRa
Potência de saída	5W

Recursos do modem LoRa RF LoRa6500Pro

Distância de transmissão em área aberta até 15Km @ 91bps
433/470 MHz (personalizável)
Criptografia de dados AES128
Modo de trabalho MALHA
Nível de salto no modo MESH
Criptografia CRC opcional
40 canais
Modulação LoRa
Interface: TTL/RS232/RS485
Sensibilidade: -139dBm
Potência máxima de saída: 5W (+ 37dBm)
Tensão de trabalho: 9 ~ 30 V
Temperatura de trabalho: -40 ~ +85 °C

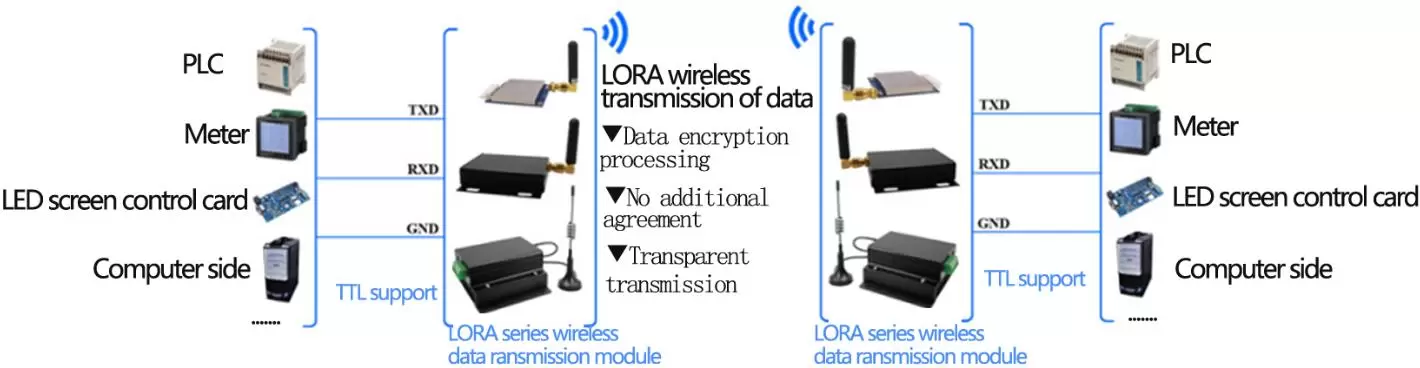

Aplicações do modem LoRa RF LoRa6500Pro

Controle remoto
Leitura remota de medidores
Coleta de dados industriais
Telemetria de automação residencial
Comunicação de dados sem fio
Sistema de controle de acesso

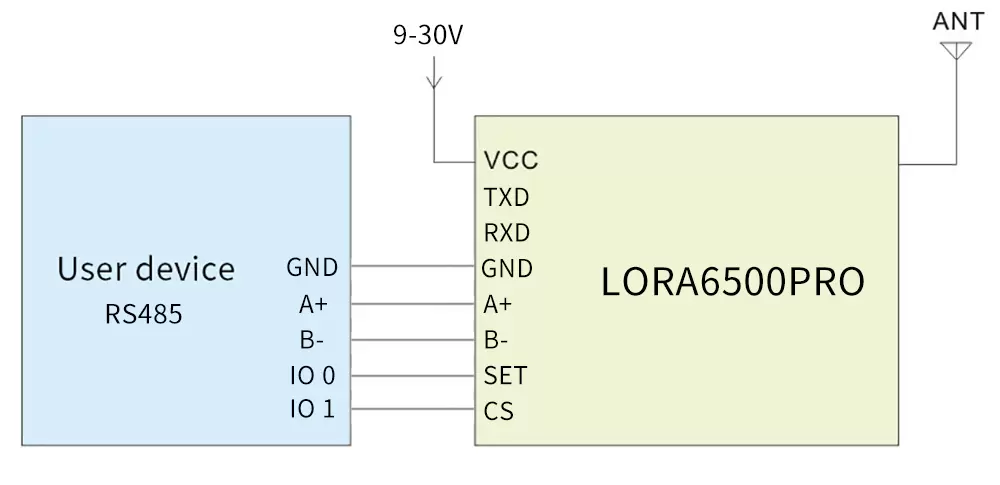

Circuito de aplicação típico do modem LoRa RF LoRa6500Pro

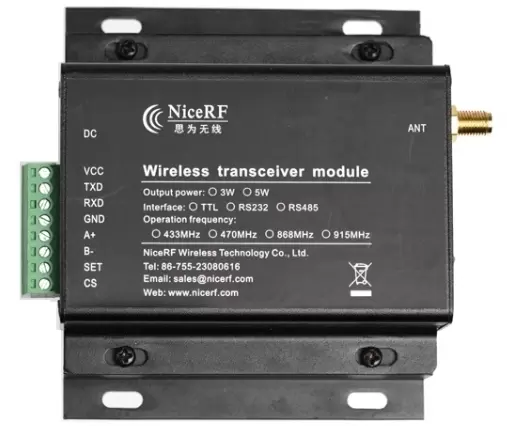

Pinos do modem LoRa RF LoRa6500Pro

Pino nº.	Definição	Descrição
1	CCV	Conectado à fonte de alimentação positiva (típico 12V)
2	TXD	Conecte-se ao TXD para interface TTL ou RS232
3	RXD	Conecte ao RXD para interface TTL ou RS232
4	GND	Conectado ao solo
5	UM+	Conecte ao A+ para interface RS485
6	B-	Conecte a B- para interface RS485
5	DEFINIR	Habilitação do modo de configuração (baixo para entrar no modo de configuração, deixar aberto ou conectar nível alto para sair do modo de configuração) Válido quando o pino CS está alto ou deixado aberto.
6	CS	Habilitação de funcionamento do módulo (Puxe para baixo para fazer o módulo entrar no modo de suspensão, deixe aberto ou conecte alto nível para fazer o módulo entrar no modo de trabalho normal)

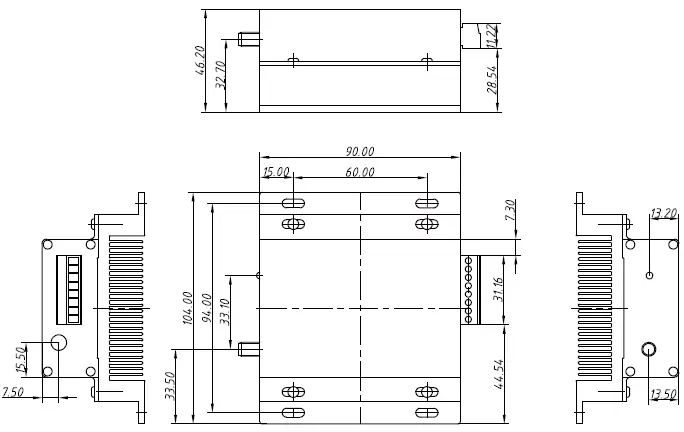

Dimensões mecânicas do modem LoRa RF LoRa6500Pro
