LoRa6100Pro: Módulo LoRa de longo alcance de 1 W com criptografia UART AES, rede mesh e proteção ESD
- O módulo LoRa Pro é uma nova série de módulos de rede LoRa aprimorados da Wireless. Ele adota o chip SX127X da Semtech.
- Para atender às necessidades de aplicação de diferentes clientes, projetamos o software do módulo desta série como um sistema completo. Os usuários podem alternar entre diferentes modos de operação através do módulo de configuração do software para PC. No modo MESH, o módulo de roteamento possui roteamento automático. Com esta função, o usuário pode formar uma transmissão em rede sem zona cega e sem limitação de distância por meio da combinação de vários módulos. Ao mesmo tempo, os usuários também podem criptografar dados sem fio AES128 por meio do software para PC ou instruções da porta serial, tornando a transmissão de dados mais segura.
- O módulo LoRa LoRa6100Pro foi projetado para uma potência de saída de 1 W e está disponível nos níveis TTL/RS232/RS485. É amplamente utilizado em controle de transmissão remota sem fio.
- O LoRa6100Pro usa estritamente um processo sem chumbo para produção e testes e atende aos padrões RoHS e Reach.
- Observação: a série LoRa Pro pode ser configurada para ser compatível com nossos módulos uart LoRa anteriores.
- Recursos de hardware:
- 1. Tamanho pequeno, longa distância.
- 2. Circuito de reinicialização automática anti-colisão de hardware integrado para resistir a fortes sinais de interferência externa.
- 3. Circuito de proteção de conexão reversa contra sobrecorrente e sobretensão integrado.
- Recursos do software:
- Método de criptografia de dados AES128.
- A função LBT (ouvir antes de falar) é opcional.
- Nó/rota/nó+rota opcional no modo MESH.
Observação: O módulo é regulado internamente por um LDO de 3,3 V. Os pinos CS e SET controlam níveis de 3,3 V. TXD e RXD também são níveis de 3,3 V.
| Parâmetros | Mín. | Tipo. | Máx. | Unidade | Doença |
| Condição de trabalho | |||||
| Faixa de tensão | 3.3 | 5.0 | 6,5 | V | |
| Temperatura de operação | -40 | 25 | +85 | °C | |
| Consumo atual | |||||
| Corrente Rx | <16 | mA | @5V @Nível TTL @ 20dBm | ||
| Corrente Tx | < 600 | mA | |||
| Corrente do sono | < 250 | uA | |||
| Parâmetros de RF | |||||
Faixa de frequência | 414,92 | 433,92 | 453,92 | MHz | @433MHz |
| 470,92 | 489,92 | 509,92 | MHz | @470MHz | |
| 849,92 | 868,92 | 888,92 | MHz | @868MHz | |
| 895,92 | 914,92 | 934,92 | MHz | @915MHz | |
| Taxa de dados | 91 | 656 | 17353 | bps | @LoRa |
| Potência de saída | + 24 | > 29,5 | + 31 | dBm | @5V,@433MHz / 470MHz |
| + 21 | > 27 | + 28,5 | dBm | @5V,@868MHz / 915MHz | |
| Sensibilidade | -139 | dBm | @91bps | ||
| Interface | TTL, RS232, RS485 |
| Rede | MALHA |
| Freqüência | 433 MHz, 470 MHz, 868 MHz, 915 MHz |
| Modulação | LoRa |
| Potência de saída | 1W |
Características do módulo LoRa LoRa6100Pro
- Distância de transmissão em área aberta de até 8 km a baixa taxa
- Banda de frequência: 433/470/868/915 MHz para opção
- Método de criptografia de dados AES128
- Nó/rota/nó+rota opcional no modo MESH
- Função LBT (ouvir antes de falar) opcional
- Nível de salto no modo MESH
- Criptografia CRC opcional
- Circuito de proteção de reinicialização de hardware integrado
- Parâmetros de porta serial diversificados
- Até 40 canais por banda
- Modulação LoRa
- Interface TTL/RS232/RS485
- Sensibilidade: -139 dBm
- Potência máxima de saída: 500 mW/1W (+27/+30 dBm)
- Tensão de trabalho: 3,3 ~ 6,5 V
- Temperatura de trabalho: -40 ~ +85 °C

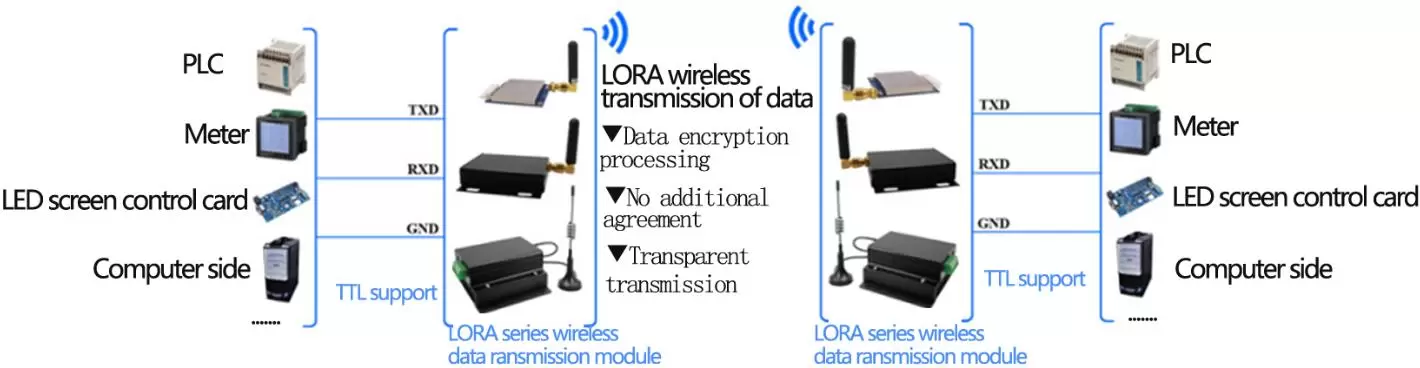

Aplicações do módulo LoRa LoRa6100Pro
- Controle remoto
- Leitura remota de medidores
- Coleta de dados industriais
- Telemetria de automação residencial
- Comunicação de dados sem fio
- Sistema de controle de acesso

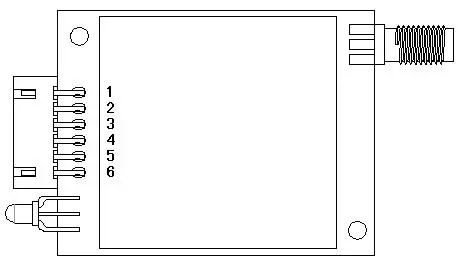

| PIN nº. | Definição | Descrição |
| 1 | VCC | Conectado à fonte de alimentação positiva (típico 5 V) |
| 2 | Terra | Conectado ao solo |
| 3 | TXD/A | conectar-se a A@485 |
| 4 | RXD/B | conectar-se a B@485 |
| 5 | DEFINIR | Habilitar parâmetro de configuração (configuração de parâmetro de habilitação de baixo nível, saída de alto nível padrão) |
| 6 | CS | Pino de habilitação do módulo (pull-up integrado) Observação: Versão padrão de fábrica: corrente de suspensão <200uA, CS em nível alto ou suspenso para comunicação normal, suspensão em nível baixo; Versão de baixo consumo de energia: corrente de suspensão <15uA, comunicação normal quando CS em nível baixo, suspensão em nível alto ou flutuação para suspensão. |
