SV6202: Modem RF industrial de 2 W, pequeno e de longo alcance, com proteção ESD - Módulos UART sem fio transparentes

O SV6202 é um modem RF de ultralonga distância e altamente integrado, que adota o si4432 de alto desempenho da Silicon Labs e um microcontrolador industrial. TTL/232/485 pode ser escolhido, correspondendo ao SV6202-TTL/SV6202-232/SV6202-485. O SV6202 possui boa sensibilidade e potência de saída de 1W para alcançar longo alcance de RF e comunicação RF confiável. Para evitar interferências, o SV6202 oferece 40 canais de frequência e ID de rede configurável. O SV6202 é flexível e fácil de usar, e possui diversos parâmetros, como frequência, taxa de dados, potência de saída, ID de rede e ID de nó. Os usuários podem configurar os parâmetros através do PC ou do próprio dispositivo do cliente.
O SV6202 utiliza rigorosamente um processo sem chumbo para produção e testes, e atende aos padrões RoHS e Reach.

Contate-nos

DOWNLOAD

Parâmetros	Mín.	Tipo.	Máx.	Unidade	Doença
Condição de trabalho
Faixa de tensão	4.5	5.0	6,5	V
Temperatura de operação	-40	25	+85	°C
Consumo atual
Corrente Rx		25		mA	Nível TTL
		34		mA	Nível 485
		32,7		mA	Nível 232
Corrente Tx		900		mA	@33dBm
Corrente do sono		＜5		uA	@ Versão personalizada de baixo consumo de energia
Parâmetros de RF
Faixa de frequência	414,92	433,92	453,92	MHz	@433MHz
Faixa de frequência	470,92	489,92	509,92	MHz	@470MHz
Taxa de dados	1.2	9.6	115,2	Kbps	GFSK
Potência de saída	13	/	+33	dBm
Sensibilidade		-121		dBm	@1,2 Kbps

Características do Modem RF SV6202

Watchdog de software integrado
Circuito de reinicialização automática anti-colisão de hardware integrado para resistir a fortes sinais de interferência externa
Frequência: 433/470/868/915 MHz
Classe industrial
40 canais
4 bytes de ID de rede e 2 bytes de ID de nó
Taxa de dados da série: 1200 ~ 115200 bps
Taxa de dados aéreos: 1200 ~ 115200 bps
Modulação GFSK
RSSI
Parâmetros salvos automaticamente
Interface: TTL/RS232/RS485
Bidirecional e Half duplex
Sensibilidade: -121 dBm
Potência máxima de saída: 2W (+33 dBm)
Tensão de trabalho: 4,5 ~5 V
Temperatura de trabalho: -40 ~ +85 °C
Peso: 48 g

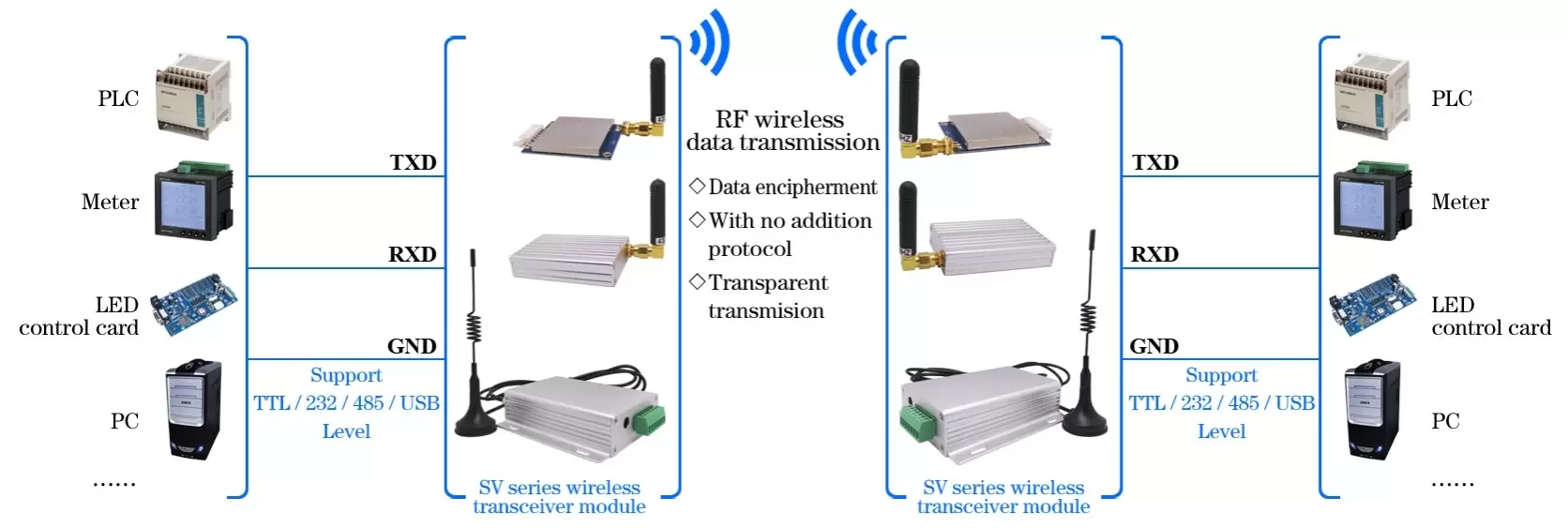

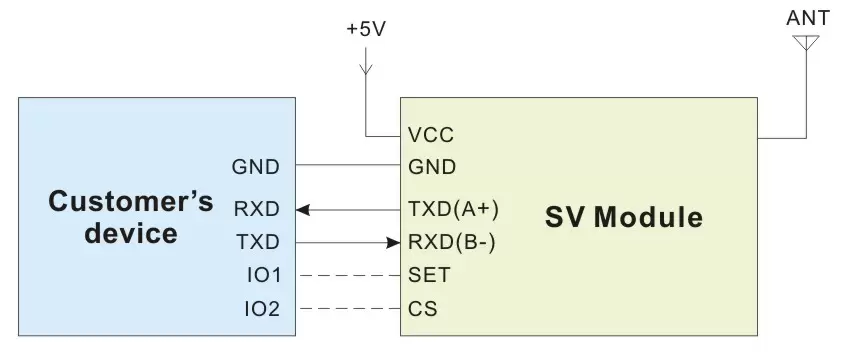

Circuito de aplicação do modem RF industrial SV6202 de 2W

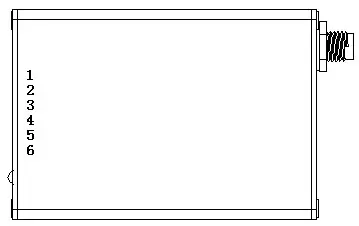

Definição de pinos do modem RF industrial SV6202 de 2 W

PIN nº.	Definição	Descrição
1	VCC	Conectado à fonte de alimentação positiva (típico 5 V)
2	Terra	Conectado ao solo
3	TXD	TXD do módulo e conectar ao RXD externo
4	RXD	RXD do módulo e conectar ao TXD externo
5	DEFINIR	Habilitar modo de configuração (baixo para entrar no modo de configuração, deixe aberto ou conecte nível alto para sair do modo de configuração). Válido quando o pino CS está alto ou é deixado aberto.
6	CS	Para a versão padrão do módulo, este pino precisa ser deixado flutuante (o módulo tem um circuito de auto-reinicialização anti-colisão integrado). Observação: os clientes podem personalizar a versão de hibernação do programa (sem função de auto-reinicialização), hibernação de baixo nível, corrente menor que 5uA, saída de alto nível padrão.

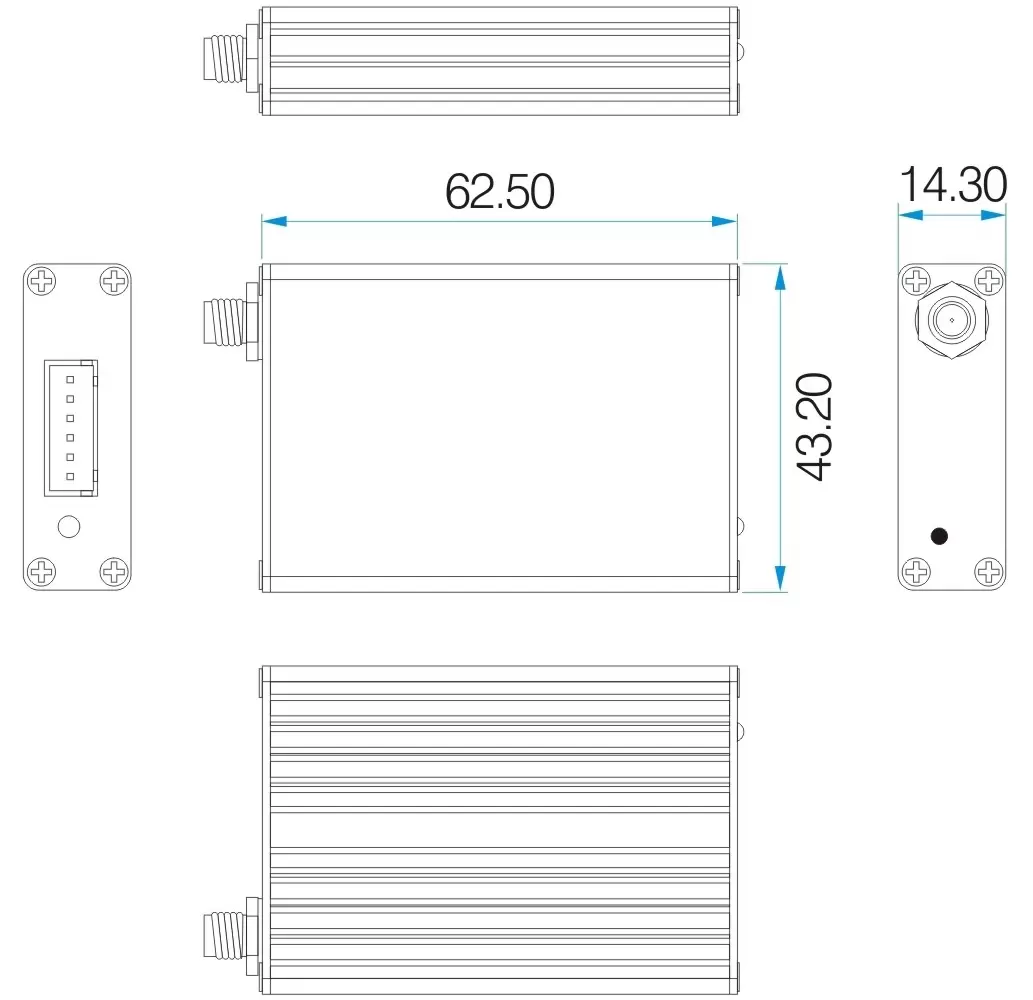

Dimensões mecânicas do modem RF industrial SV6202 de 2 W
