SV652: Modem RF de longo alcance com caixa de alumínio de nível industrial de 500 mW e proteção ESD

O SV652 é um modem RF de classe industrial e altamente integrado. As opções TTL/232/485 podem ser escolhidas, correspondendo ao SV652-TTL/SV652-232/SV652-485. O SV652 possui boa sensibilidade e potência de saída de 500 mW para alcançar longo alcance de RF e comunicação RF confiável. Para evitar interferências, o SV652 oferece 40 canais de frequência e ID de rede configurável. O SV652 é flexível e fácil de usar, com diversos parâmetros, como frequência, taxa de dados, potência de saída, ID de rede e ID de nó. Os usuários podem configurar os parâmetros através do PC ou do próprio dispositivo do cliente.
O SV652 utiliza estritamente um processo sem chumbo para produção e testes, e atende aos padrões RoHS e Reach.

Contate-nos

DOWNLOAD

Características do Modem RF SV652

Watchdog de software integrado
Circuito de reinicialização automática anti-colisão de hardware integrado para resistir a fortes sinais de interferência externa
433/470/868/915 MHz (personalizável 240-930 MHz)
Classe industrial
40 canais
4 bytes de ID de rede e 2 bytes de ID de nó
Taxa de dados da série: 1200 ~ 115200 bps
Taxa de dados aéreos: 1200 ~ 115200 bps
Modulação GFSK
RSSI
Interface: TTL/RS232/RS485
Correspondência automática de antena
Bidirecional e Half duplex
Sensibilidade: -121 dBm
Potência máxima de saída: 500 mW (+27 dBm)
Tensão de trabalho: 3,3~ 6,5 V
Temperatura de trabalho: -40 ~ +85 °C
Peso: 47g
Parâmetros salvos automaticamente

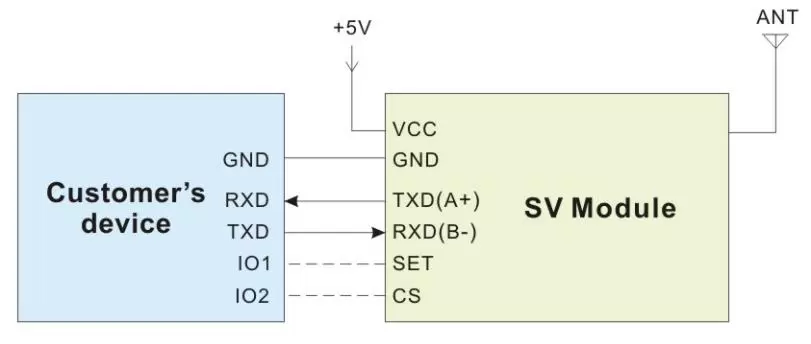

Circuito de aplicação do modem RF sem fio SV652 com caixa de alumínio de nível industrial.

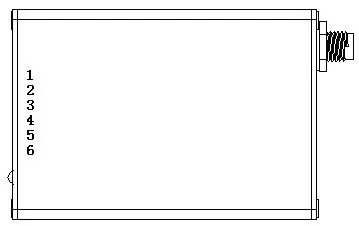

Definição de pinos do modem RF sem fio SV652 com potência de 500 mW e proteção ESD

PIN nº.	Definição	Descrição
1	VCC	Conectado à fonte de alimentação positiva (típico 5 V)
2	Terra	Conectado ao solo
3	TXD	TXD do módulo e conectar ao RXD externo
4	RXD	RXD do módulo e conectar ao TXD externo
5	DEFINIR	Habilitar modo de configuração (baixo para entrar no modo de configuração, deixe aberto ou conecte nível alto para sair do modo de configuração). Válido quando o pino CS está alto ou é deixado aberto.
6	CS/NC	Para a versão padrão do módulo, este pino precisa ser deixado flutuante (o módulo tem um circuito de auto-reinicialização anti-colisão integrado). Observação: os clientes podem personalizar a versão de hibernação do programa (sem função de auto-reinicialização), hibernação de baixo nível, corrente menor que 5uA, saída de alto nível padrão.

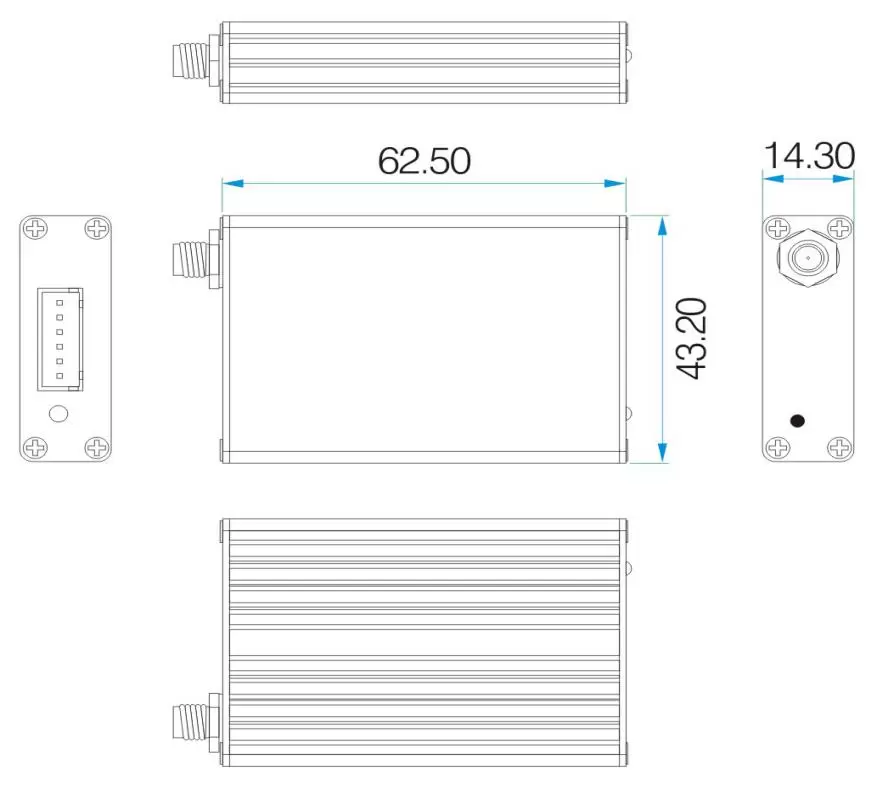

Dimensões mecânicas do modem RF sem fio de longo alcance SV652 em caixa de alumínio.

Dimensões mecânicas do modem RF SV652
