SV6500Pro: Modem RF de 5 W com chip Si4463, proteção ESD de alta taxa de dados RF

SV6500Pro é um modem RF de ultra longa distância e altamente integrado, que adota o si4432 de alto desempenho da Silicon Labs e um microcontrolador industrial. TTL/232/485 pode ser escolhido correspondente a SV6500Pro-TTL/SV6500Pro-232/SV6500Pro-485. O SV6500Pro possui boa sensibilidade e potência de saída de 1 W para alcançar longo alcance de RF e comunicação de RF confiável. Para evitar interferências, o SV6500Pro oferece 40 canais de frequência e Net ID configurável. O SV6500Pro é flexível, mas fácil de usar, vem com diversos parâmetros, como: frequência, taxa de dados, potência de saída, Net ID, Node ID. Os usuários podem configurar os parâmetros através do PC ou do próprio dispositivo do cliente.
O SV6500Pro usa estritamente processos sem chumbo para produção e testes e atende aos padrões RoHS e Reach.

Contate-nos

DOWNLOAD

Nota: LDO de 3,3 V de alta qualidade está integrado e o Pin CS / SET é uma interface de 3,3 V. TXD/RXD também é 3,3V para SV6500-TTL

Recursos do modem RF SV6500Pro

Watchdog de software integrado
Circuito de auto-redefinição anti-colisão de hardware integrado para resistir a fortes sinais de interferência externa
Frequência: 433/490 MHz
Classe industrial
40 canais
ID de rede de 4 bytes e ID de nó de 2 bytes
Taxa de dados da série: 1200 ~ 115200 bps
Taxa de dados aéreos: 1200 ~ 1 Mbps
Modulação GFSK
RSSI
Parâmetros salvos automaticamente
Proteção ESD
Cão de guarda de hardware
Proteção contra sobretensão e proteção contra polaridade
Interface: TTL/RS232/RS485
Bidirecional e meio duplex
Sensibilidade: -121dBm
Potência máxima de saída: 5W (+37 dBm)
Tensão de trabalho: 9 ~ 30,0 V
Temperatura de trabalho: -40 ~ +85 °C
Peso: 160g

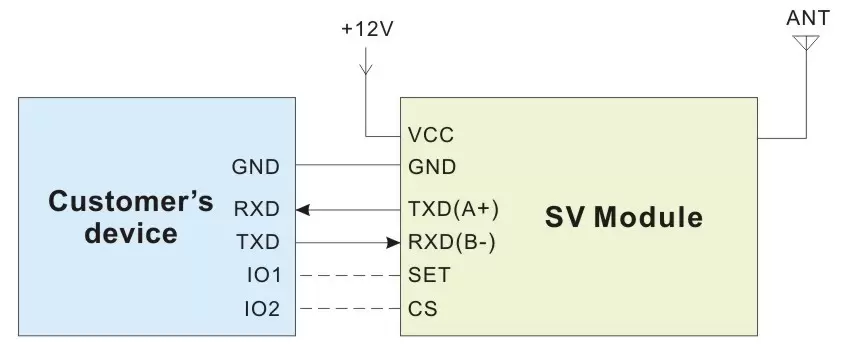

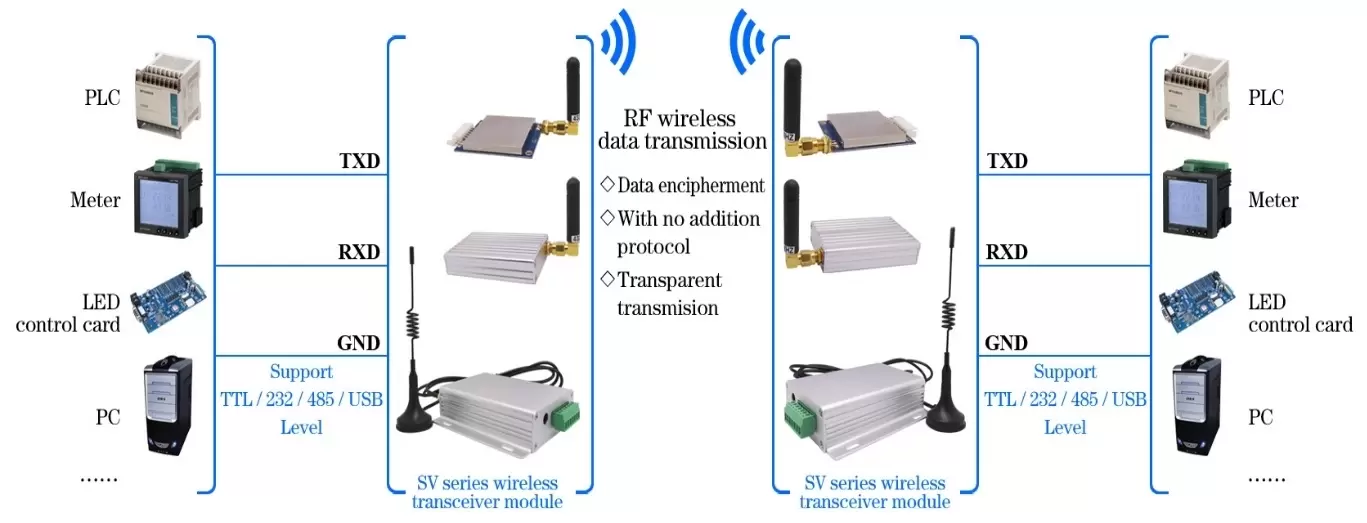

Circuito de aplicação típico do modem RF SV6500

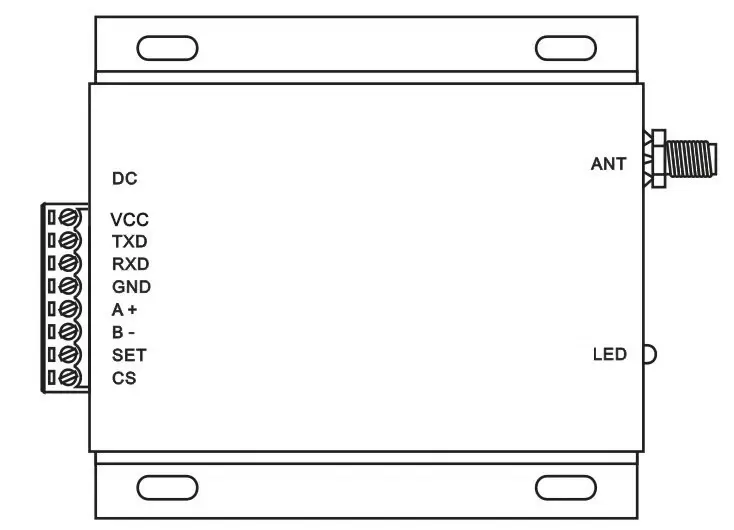

Pinos do Modem RF SV6500

Pino nº.	Definição	Descrição
1	CCV	Conecte à fonte de alimentação positiva
2	TXD	Conecte-se ao TXD para interface TTL ou RS232
3	RXD	Conecte ao RXD para interface TTL ou RS232
4	GND	Conectado ao solo
5	UM+	Conecte ao A+ para interface RS485
6	B-	Conecte a B- para interface RS485
7	DEFINIR	Habilitação do modo de configuração (baixo para entrar no modo de configuração, deixar aberto ou conectar nível alto para sair do modo de configuração) Válido quando o pino CS está alto ou deixado aberto.
8	CS	Para a versão padrão do módulo, este pino precisa ser deixado flutuante (o módulo possui um circuito de auto-redefinição anti-crash integrado) Observação: os clientes podem personalizar a versão sleep do programa (sem função de auto-redefinição), sono de baixo nível, corrente inferior a 5uA, saída padrão de alto nível.

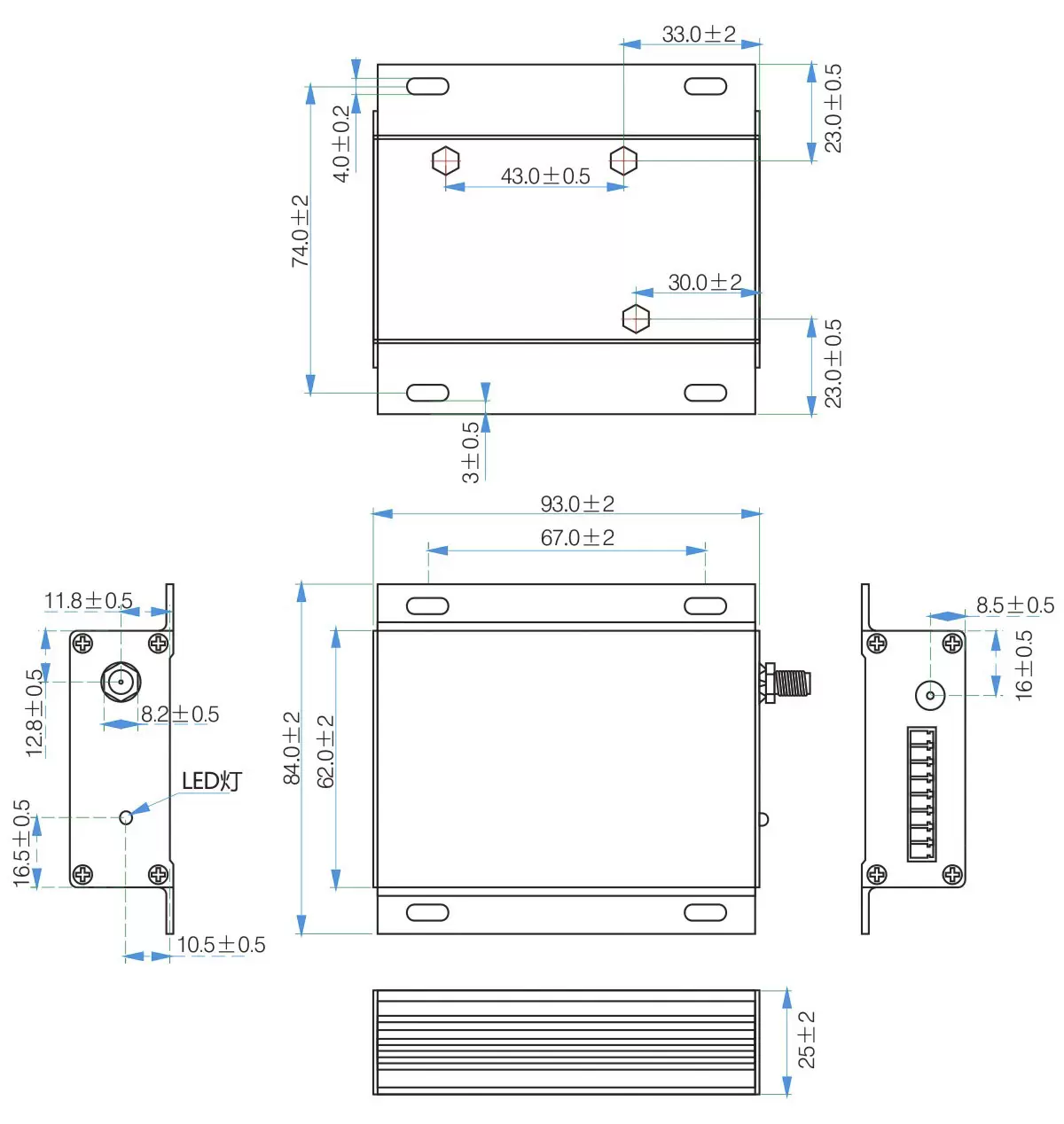

Dimensões mecânicas do modem RF SV6500
