SV6300: Modem RF industrial de alta potência e altamente integrado de 3 W com proteção ESD
SV6300: Modem RF industrial de alta potência e altamente integrado de 3 W com proteção ESD
SV6300: Modem RF industrial de alta potência e altamente integrado de 3 W com proteção ESD
SV6300: Modem RF industrial de alta potência e altamente integrado de 3 W com proteção ESD
SV6300: Modem RF industrial de alta potência e altamente integrado de 3 W com proteção ESD
SV6300: Modem RF industrial de alta potência e altamente integrado de 3 W com proteção ESD
SV6300: Modem RF industrial de alta potência e altamente integrado de 3 W com proteção ESD
SV6300: Modem RF industrial de alta potência e altamente integrado de 3 W com proteção ESD
SV6300: Modem RF industrial de alta potência e altamente integrado de 3 W com proteção ESD
SV6300: Modem RF industrial de alta potência e altamente integrado de 3 W com proteção ESD
SV6300: Modem RF industrial de alta potência e altamente integrado de 3 W com proteção ESD
SV6300: Modem RF industrial de alta potência e altamente integrado de 3 W com proteção ESD

SV6300: Modem RF industrial de alta potência e altamente integrado de 3 W com proteção ESD

  • O SV6300 é um modem RF de ultralonga distância e altamente integrado, que adota o Si4432 de alto desempenho da Silicon Labs e um microcontrolador industrial. As opções TTL/232/485 podem ser escolhidas, correspondendo ao SV6300-TTL/SV6300-232/SV6300-485. O SV6300 possui boa sensibilidade e potência de saída de 1W para alcançar longo alcance de RF e comunicação RF confiável. Para evitar interferências, o SV6300 oferece 40 canais de frequência e ID de rede configurável. O SV6300 é flexível e fácil de usar, com diversos parâmetros, como frequência, taxa de dados, potência de saída, ID de rede e ID de nó. Os usuários podem configurar os parâmetros através do PC ou do próprio dispositivo do cliente.
  • O SV6300 utiliza rigorosamente um processo sem chumbo para produção e testes, e atende aos padrões RoHS e Reach.
Contate-nos
DOWNLOAD
ParâmetrosMín.Tipo.Máx.UnidadeDoença
Condição de trabalho
Faixa de tensão91218,5V
Temperatura de operação-4025+85°C
Consumo atual
Corrente Rx <30 mA
Corrente Tx <600 mA@34,7dBm
Corrente do sono ＜5 uA@Nível TTL
Parâmetros de RF

Faixa de frequência

414,92433,92453,92MHz@433MHz
470,92489,92509,92MHz@470MHz
Taxa de dados1.29.6115,2KbpsGFSK
Potência de saída15/+35dBm
Sensibilidade -121 dBm@1,2 Kbps
InterfaceTTL, RS232, RS485
Freqüência433MHz,470MHz
Modulação(G)FSK
Potência de saída2W

Características do Modem RF SV6300

  • Frequência: 433/470 MHz
  • Classe industrial
  • 40 canais
  • 4 bytes de ID de rede e 2 bytes de ID de nó
  • Taxa de dados da série: 1200 ~ 115200 bps
  • Taxa de dados aéreos: 1200 ~ 115200 bps
  • Modulação GFSK
  • RSSI
  • Parâmetros salvos automaticamente
  • Interface: TTL/RS232/RS485
  • Bidirecional e Half duplex
  • Sensibilidade: -121 dBm
  • Potência máxima de saída: 3W(+35dBm)
  • Tensão de trabalho: 9~18,0V
  • Temperatura de trabalho: -40 ~ +85 °C
  • Peso: 160 g

Aplicações do Modem RF SV6300

  • Telemetria de controle remoto
  • Sistema de segurança
  • Aquisição de dados industriais
  • Automação residencial
  • Comunicação de dados sem fio
  • Sistema de acesso
  • Controle de robô
  • Periféricos de PC sem fio

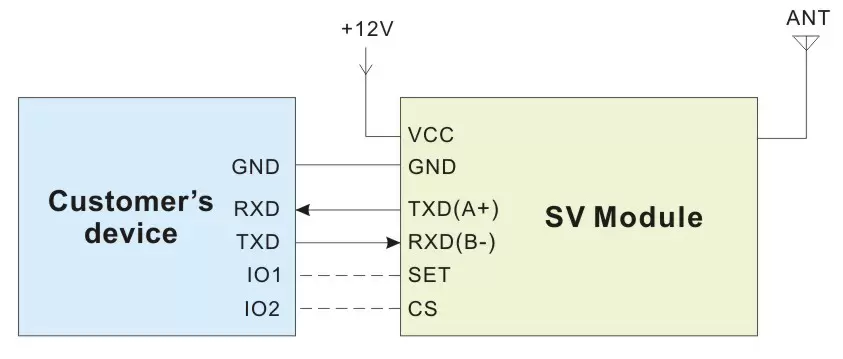

Circuito de aplicação do modem RF industrial SV6300 de 3W

Circuito de aplicação do modem RF industrial SV6300 de 3W

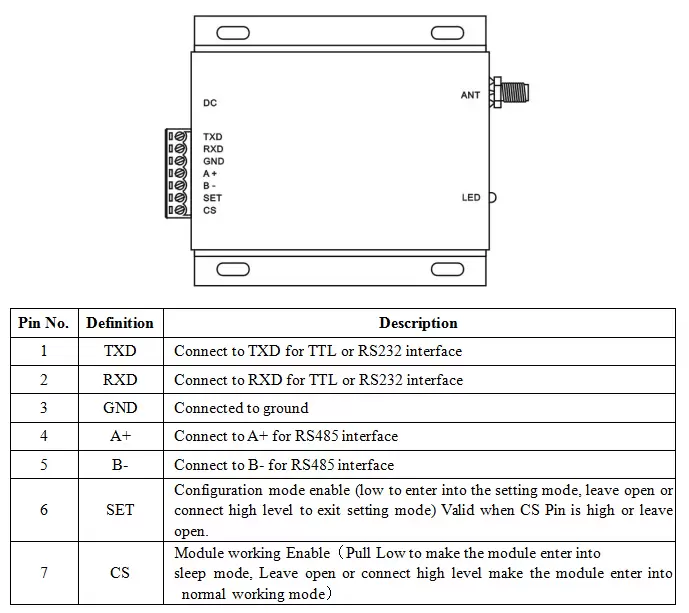

Definição de pinos do modem RF industrial 3W SV6300

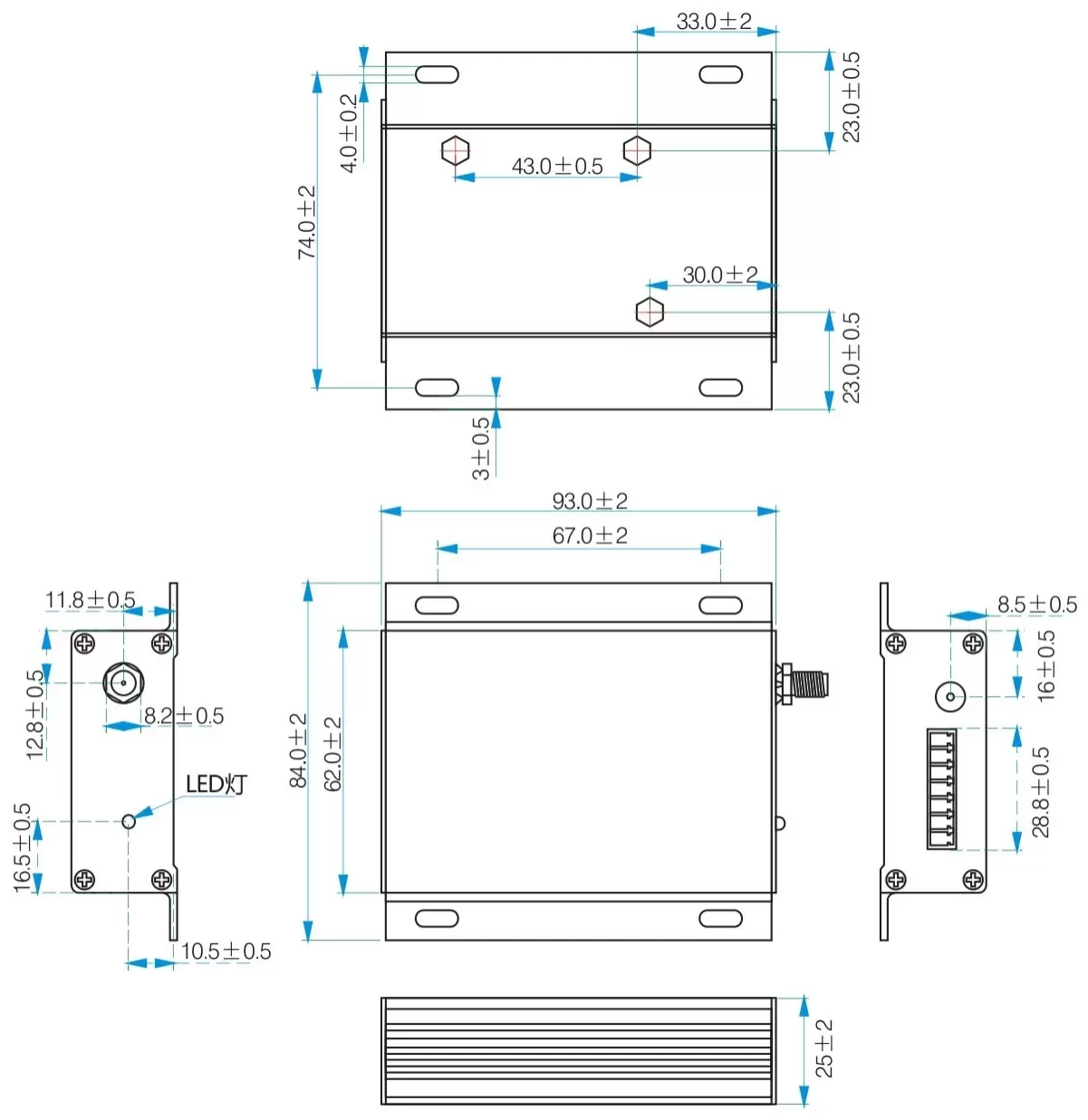

Dimensões mecânicas do modem RF industrial 3W SV6300
