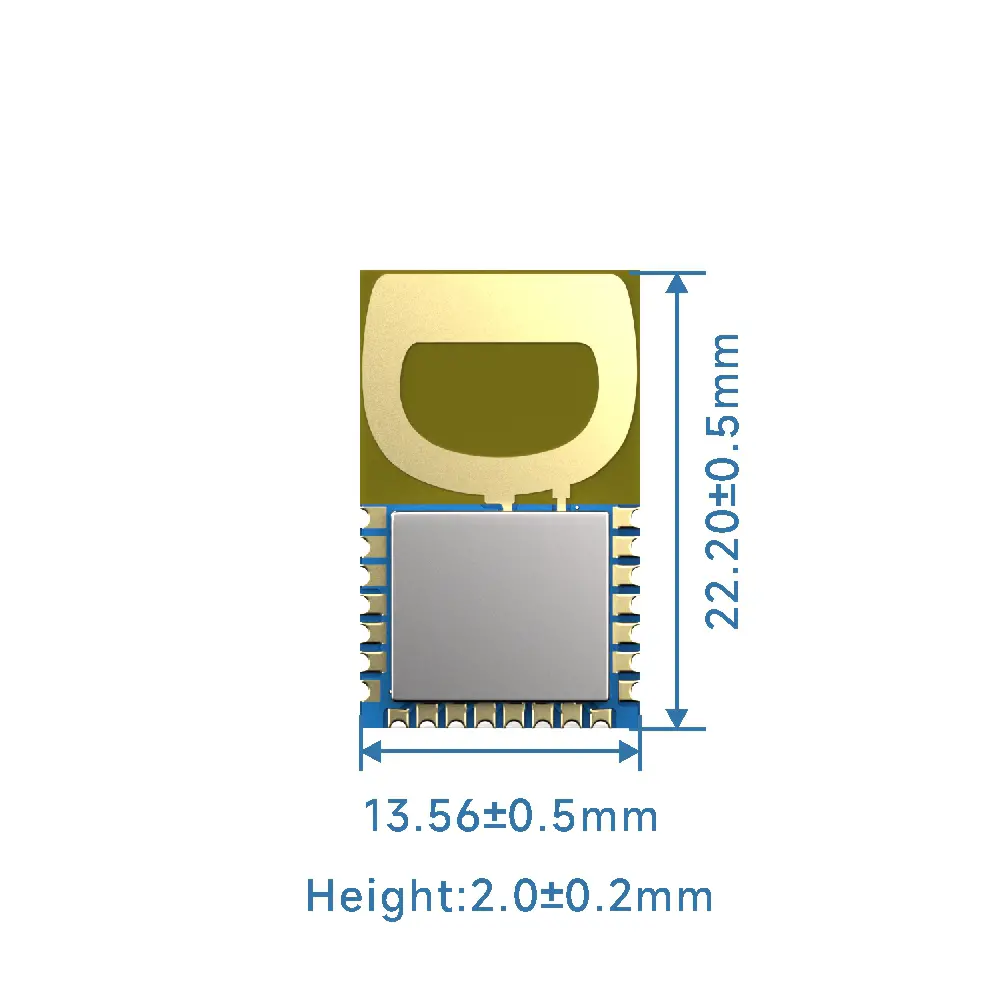

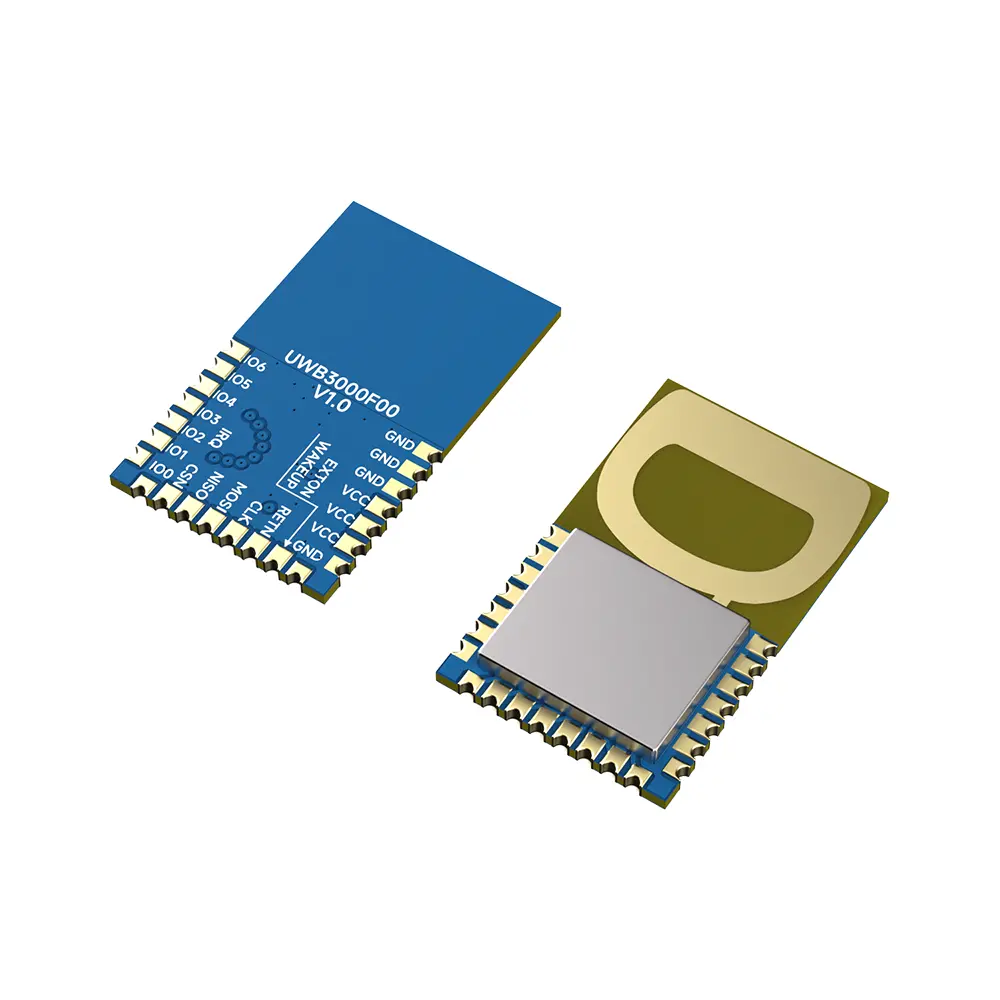

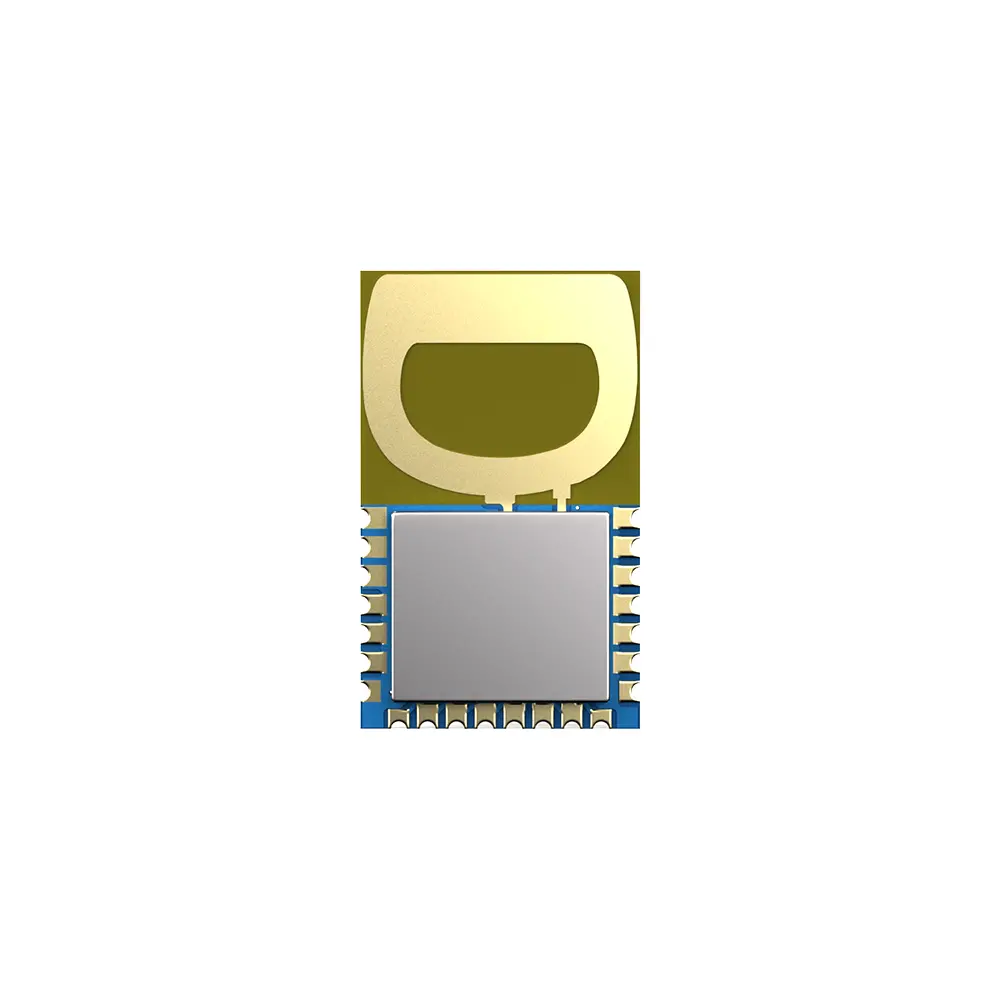

UWB3000F00: Transceptor bidirecional de alcance de baixa potência para posicionamento e alcance de precisão

Tensão de alimentação

2.4

3.3

3.6

V

Faixa de temperatura operacional

- 40

25

85

°C

Faixa de frequência

CH5

6489,6

MHz

CH9

7987,2

MHz

Taxa de dados RF

850 mil

6,8 milhões

bps

Consumo atual

Modo de suspensão

< 1

uA

Receita CH5

72

mA

Receita CH9

88

mA

Texas

69

mA

TX para medição de alcance

21

mA

Parâmetros de transmissão

Tx Power

@VCC=3,3V

-30

0

dBm

Largura de banda Tx (BW)

499,2

MHz

Parâmetros de recebimento

Sensibilidade Rx

@850 Kbps

-100

dBm

@6,8 Mbps

-94

dBm

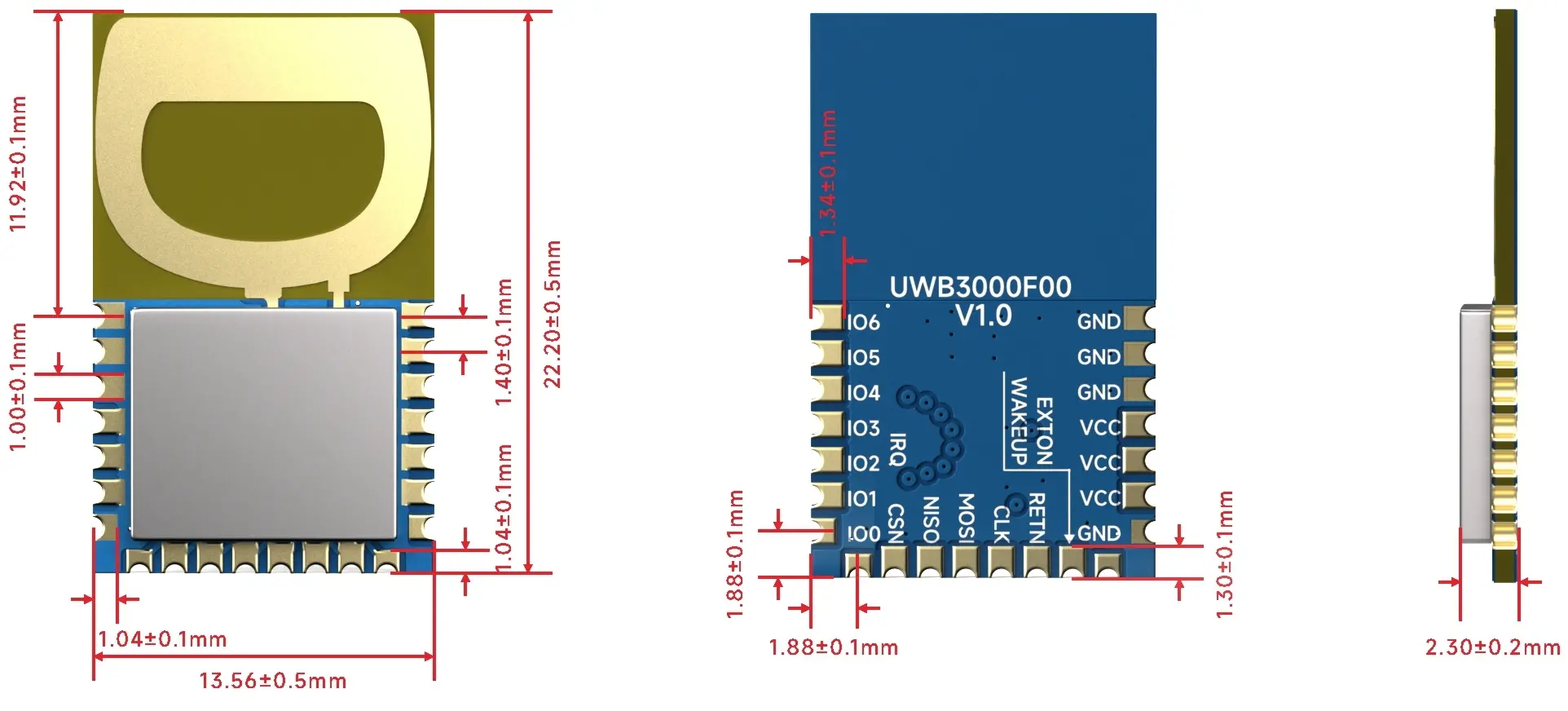

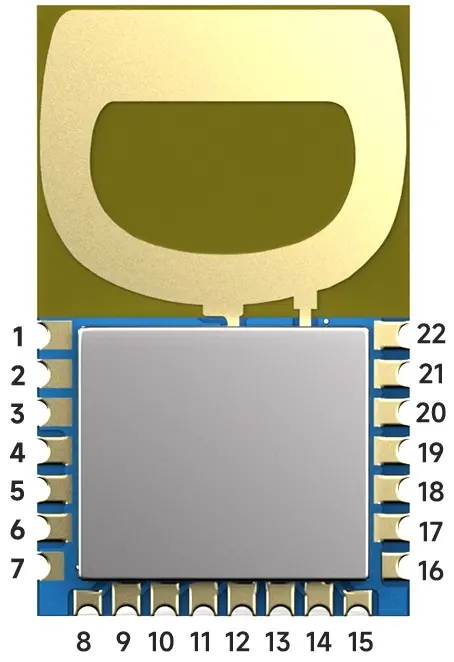

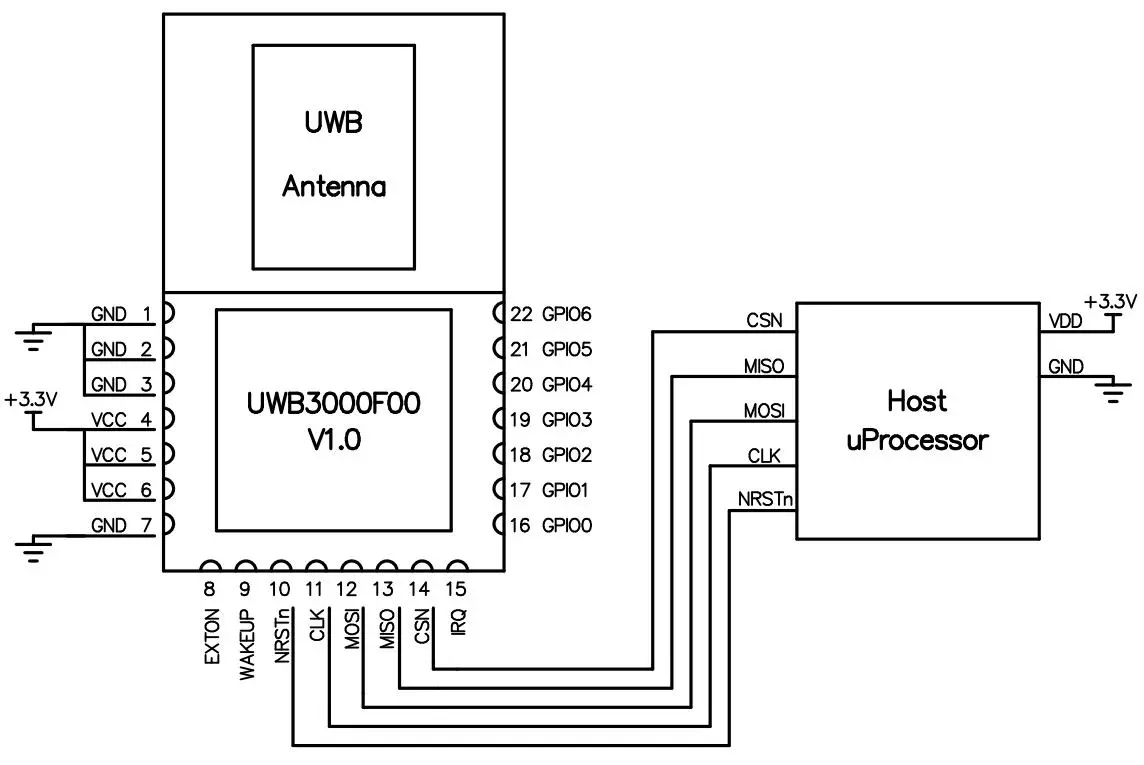

1,2,3,7​

Terra

Chão

4,5,6

VCC

VCC (2,4-3,6 V)

8

EXTON

FAZER

Habilitação de dispositivo externo. Ativado durante o processo de ativação e mantido ativo até que o dispositivo entre no modo de hibernação. Pode ser usado para controlar conversores CC-CC externos ou outros circuitos que não são necessários quando o dispositivo está no modo de hibernação, minimizando o consumo de energia.

9

ACORDAR

DI

Quando colocado em seu estado alto ativo, o pino WAKEUP tira o DW3000 dos estados SLEEP ou DEEPSLEEP e o coloca no modo operacional.

Ele deve ser conectado ao aterramento se não for utilizado.

10

NRSTn

DIO

Pino de reinicialização. Saída baixa ativa.

Pode ser puxado para baixo pelo driver de dreno aberto externo para reiniciar o DW3000.

Não deve ser puxado para cima por fonte externa.

11

CLK

DI

Entrada de relógio periférico SPI.

12

MOSI

DI

Entrada de dados periféricos SPI.

13

MISSÔ

FAZER

Saída de dados periféricos SPI.

14

CSN

DI

Seleção de chip SPI. Esta é uma entrada de habilitação baixa ativa. A transição de alto para baixo no SPICSn sinaliza o início de uma nova transação SPI. SPICSn

também pode atuar como um sinal de despertar para tirar o DW3000 dos estados SLEEP ou DEEPSLEEP.

15

IRQ

DI

Interrompa a solicitação de saída do DW3000 para o processador host.

IRQ padrão é uma saída ativa-alta, mas pode ser configurada para ser ativa

baixo, se necessário. Para operação correta nos modos SLEEP e DEEPSLEEP, ele deve ser configurado para operação ativa alta. Este pino flutuará nos estados SLEEP e DEEPSLEEP e poderá causar interrupções espúrias no host, a menos que seja ajustado para baixo externamente (recomendado 100 kΩ). Quando a funcionalidade de IRQ não estiver sendo usada, o pino pode ser reconfigurado como uma linha de E/S de uso geral 2, GPIO8.

16

GPIO0

DIO

GPIO0 do DW3000.

17

GPIO1

DIO

GPIO1 do DW3000.

18

GPIO2

DIO

GPIO2 do DW3000.

19

GPIO3

DIO

GPIO3 do DW3000.

20

GPIO4

DIO

GPIO4 do DW3000.

21

GPIO5

DIO

GPIO5 do DW3000.

22

GPIO6

DIO

GPIO6 do DW3000.
