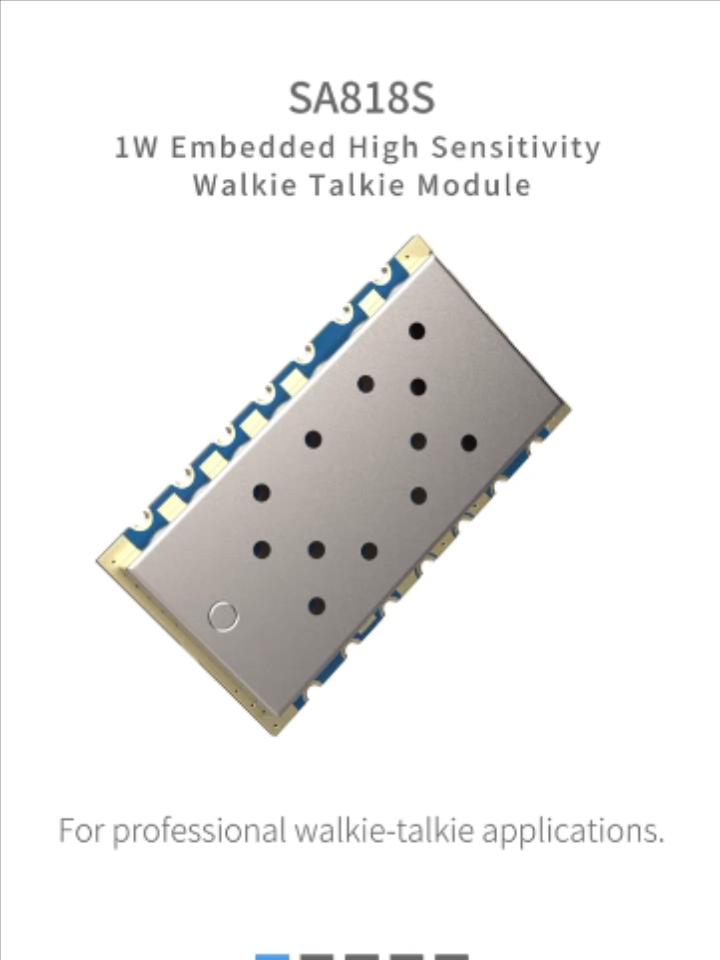

SA818S: Módulo Walkie Talkie Analógico Integrado de 1 W com AMP e LNA

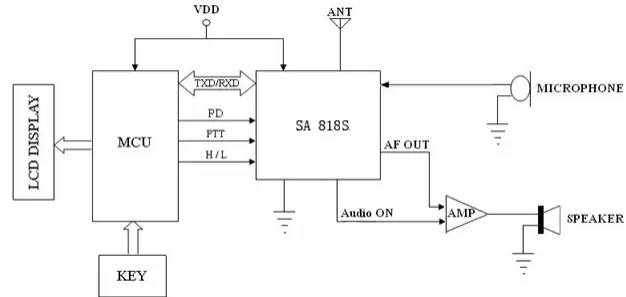

- O SA818S é um módulo walkie-talkie profissional integrado e econômico, com microcontrolador de alta velocidade integrado, chip transceptor de RF de alto desempenho e amplificador de potência de RF. Ele também fornece uma porta serial padrão para comunicação com o módulo, permitindo que os parâmetros relevantes do módulo e do transceptor sejam definidos de forma rápida e fácil. Função de controle. Os usuários precisam apenas conectar um amplificador de áudio, microfone e alto-falante a este módulo para que ele funcione como um pequeno walkie-talkie. A interface simplificada e o tamanho ultrapequeno permitem que este módulo seja amplamente utilizado, podendo também ser incorporado de forma fácil e rápida em diversos dispositivos portáteis para melhorar o desempenho geral do produto terminal. O SA818S utiliza rigorosamente tecnologia sem chumbo para produção e testes e atende aos padrões RoHS e Reach.
- O módulo walkie-talkie SA818S adiciona um circuito LNA baseado no SA818, e a sensibilidade é aumentada em 4 dBm. Para toda a faixa de frequência de 400 a 470 MHz, a flutuação da potência de saída é inferior a 1 dB, e a baixa potência pode atingir um erro de 27 dBm +/- 1 dBm de 400 a 470 MHz. Observação: As interfaces de software e hardware são as mesmas de antes e são compatíveis entre si.
- O SA818S é rigorosamente fabricado e testado utilizando processos sem chumbo, em conformidade com as normas RoHS e Reach. O módulo SA818S também está disponível em uma versão que atende à certificação CE para atender às diferentes demandas do mercado.
| Parâmetro | Condição de teste | Mínimo | Tipo. | Máx. | Unidade |
| Fonte de energia | 3.3 | 4.2 | 5.5 | V | |
| Faixa de temperatura de trabalho | -30 | 25 | 70 | °C | |
| Consumo atual | |||||
| Corrente do sono | ≤1 | uA | |||
| Corrente RX | 60 | mA | |||
| Corrente TX (alta potência) | 650 | 750 | mA | ||
| Corrente TX (baixa potência) | 450 | 550 | mA | ||
| Parâmetros de transmissão de RF | |||||
| Faixa de frequência | UHF | 400 | 480 | MHz | |
| Faixa de frequência | VHF | 134 | 174 | MHz | |
| Potência de saída (alta potência) | @VCC=4,0V | 28 | 29,5 | 31 | dBm |
| Potência de saída (baixa potência) | 25 | 26,5 | 27 | dBm | |
| Frequência de modulação | Desvio de frequência de @1,5 KHz/2,5 KHz | 10 | mV | ||
| Distorção de modulação de áudio | Desvio de frequência de @1,5 KHz/2,5 KHz | 2 | 5 | % | |
| Relação Sinal-Ruído | Desvio de frequência de @1,5 KHz/2,5 KHz | 38 | 40 | 45 | dB |
| potência do canal adjacente | @Deslocamento de 12,5K | -60 | dBc | ||
| Frequência de modulação CTCSS | 0,35 | 0,5 | 0,75 | KHz | |
| Recebendo parâmetros de RF | |||||
| Sensibilidade de recepção | -124 | dBm | |||
| Recebendo SNR | Desvio de frequência de @1,5 KHz | 45 | 50 | dB | |
| Amplitude de saída de áudio | 700 | mV | |||
| Impedância de saída de áudio | 200 | Ohm | |||
| Tipo | Walkie talkie analógico |
| Potência de saída | 500mW,1W |
Características do módulo Walkie Talkie SA818S
- Frequência de banda UHF: 400~480 MHz
- Frequência de banda VHF: 134~174 MHz
(As 3 bandas de frequência acima são opcionais,
também abaixo de 2 bandas de frequência podem ser
projetado especialmente)
- Frequência Tx e Rx, Tx e Rx CTCSS, CDCSS podem ser definidos sozinhos.
- Largura de banda: 12,5 KHz / 25 KHz
- Potência de saída de até 1W
- Distância de até 4-5 km em área aberta
- Sensibilidade: -124 dBm
- Altamente integrado, tamanho pequeno
- 38 CTCSS
- 166 CDCSS
- Silenciador de 8 níveis
- 8 volumes ajustáveis
- Alta/baixa potência é opcional (500mW/1W)
- Ampla faixa de tensão de trabalho: 3-5,5 V
- Cristal KDS TCXO de 0,5 ppm, desempenho estável
Aplicação do Módulo Walkie Talkie SA818S
- pequeno walkie talkie
- Sistema de intercomunicação invisível
- sistema de vigilância de áudio
- Produtos para esportes ao ar livre
- construindo um sistema de segurança comunitária

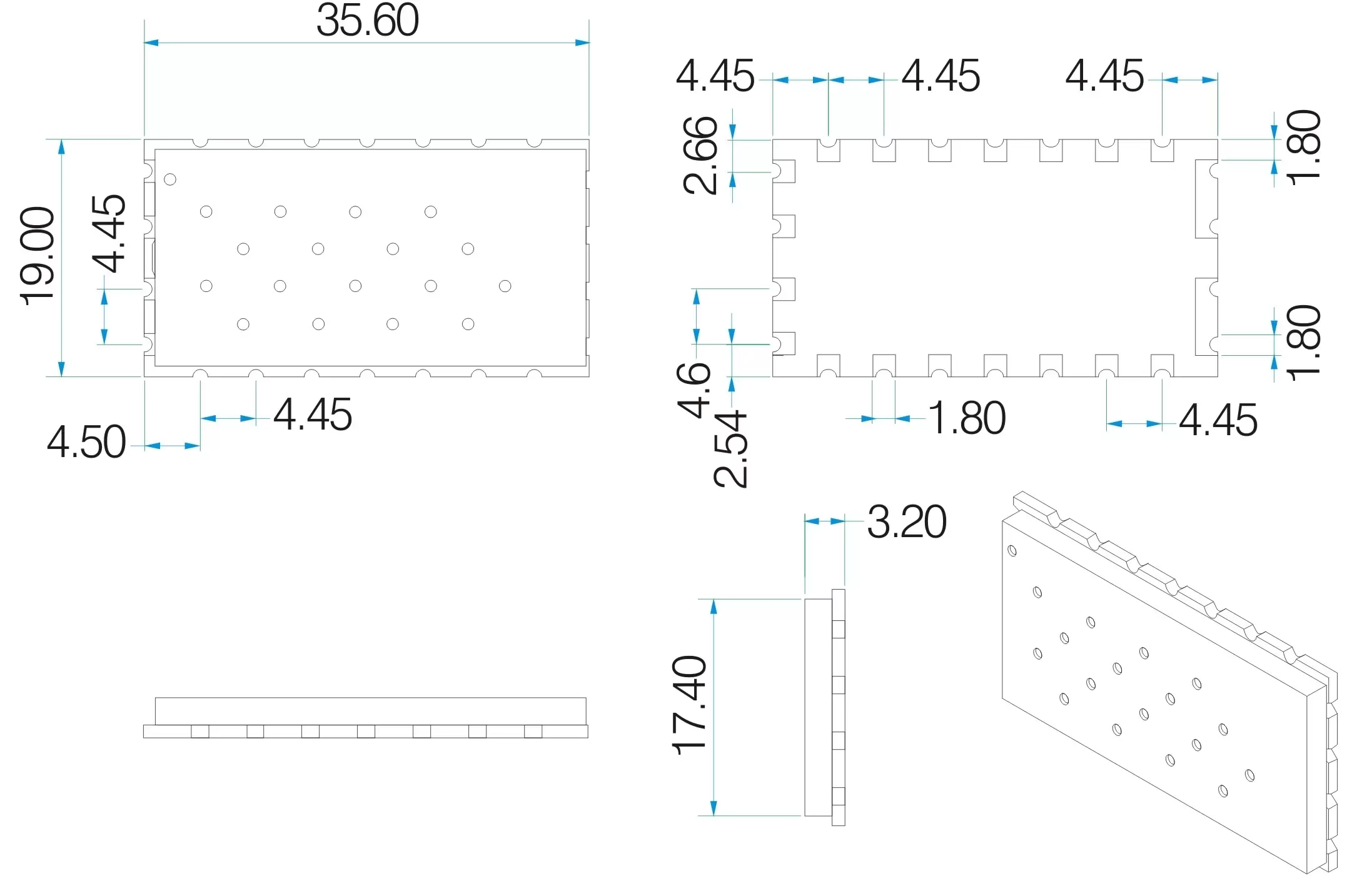

| Pino Nº. | Nome do PIN | Estado de E/S |
| 1 | Áudio LIGADO | Conectado ao amplificador de potência de áudio. Quando o módulo está em funcionamento, ele pode controlar o amplificador de áudio adicional automaticamente, emitindo um nível baixo para ligar o amplificador e um nível alto para desligá-lo. |
| 2 | NC | Não conectado |
| 3 | AF_OUT | Saída de áudio |
| 4 | NC | Não conectado |
| 5 | PTT | Entrada do módulo, controle de transmissão/recepção, "0" força o módulo a entrar no estado TX; e "1" para o estado Rx |
| 6 | DP | Controle de desligamento, "0" para modo de desligamento; "1" para trabalho normal |
| 7 | H/L | Controle de potência de saída alta/baixa; deixe aberto para potência de saída alta, potência de saída de nível baixo para baixo. (Observação: este pino NÃO pode ser conectado ao VDD ou ao alto nível de saída do CMOS) |
| 8 | VBAT | Conecte a energia positiva |
| 9 | Terra | Aterramento |
| 10 | Terra | Aterramento |
| 11 | NC | Não conectado |
| 12 | FORMIGA | conectar antena de 50 ohms |
| 13,14,15 | NC | Não conectado |
| 16 | RXD | RXD do módulo e conectar ao TXD externo *Antes de entrar no modo de espera, o usuário precisa puxar o pino RXD baixo para evitar vazamento de corrente ou reinicialização incorreta na próxima vez. |
| 17 | TXD | TXD do módulo e conectar ao RXD externo |
| 18 | MIC_IN | Microfone ou entrada de linha |
