DMR828S: Módulo Walkie Talkie DMR Nível II de 2 W com AMBE++
Modelo: DMR Walkite Talkie
Certificação: Outras
Potência de saída: 500mW,2W

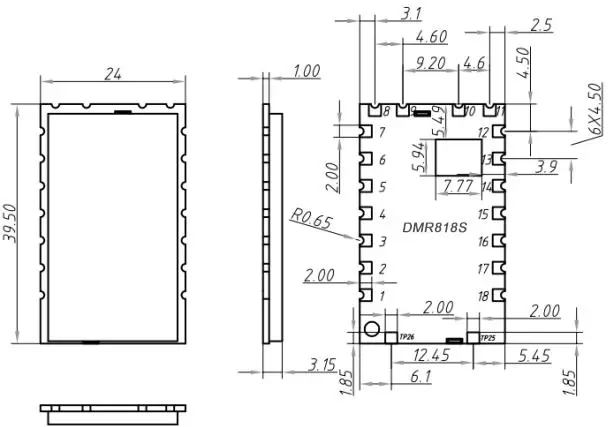

Tamanho (mm):65,84*38,88
| Parâmetros | Condição de teste | Mín. | Tipo. | Máx. | Unidade | |||
| Faixa de tensão | 3.3 | 4.2 | 4.5 | V | ||||
| Temperatura de operação | -20 | 25 | 60 | °C | ||||
| Faixa de frequência | @UHF | 400 | 470 | MHz | ||||
| @VHF | 134 | 174 | MHz | |||||
| @350 | 320 | 400 | MHz | |||||
| Hora de início | 2000 | EM | ||||||
| Taxa de transmissão UART | 57600 | bps | ||||||
| Consumo atual | ||||||||
| Corrente do sono | CS puxado para baixo por 3 segundos | < 55 | uA | |||||
| Corrente Rx | <135 | mA | ||||||
| Corrente Tx (alta potência) | @VCC=4,2V, 2w analógico | <1300 | mA | |||||
| @VCC=4,2V, 2w digitais | <1000 | mA | ||||||
| Corrente Tx (baixa potência) | @VCC=4,2 V, 0,5 W analógico | <650 | mA | |||||
| @VCC=4,2 V, 0,5 W digital | <500 | mA | ||||||
| Parâmetros de RF | ||||||||
| Tolerância de frequência | 1 | 1,5 | ppm | |||||
| Sensibilidade de modulação | Deslocamento de frequência de 1,5 KHz/2,5 KHz (N/O) | 6 | 7 | 12 | mv | |||
| Energia do canal adjacente | @Deslocamento de 12,5K | -60 | -62 | dBm | ||||
| Tensão de entrada do microfone | 0,1 | 1.6 | Vpp | |||||
| Deslocamento de frequência de modulação CTCSS | 0,35 | 0,4 | 0,6 | KHz | ||||
| Características de modulação | 300Hz | -13 | -11 | -9 | dB | |||
| 500Hz | -9 | -6 | -5 | dB | ||||
| 1000Hz | -3 | 0 | 1 | dB | ||||
| 2000Hz | 3 | 6 | 7 | dB | ||||
| 3000Hz | 5 | 7 | 11 | dB | ||||
| Parâmetros Rx | ||||||||
| Sensibilidade | Analógico (12 dB SNR) | -120 | dBm | |||||
| Recebendo BER (modulação DMR) | @ -118dBm | 5 | % | |||||
| Amplitude de saída de áudio | 500 | mV | ||||||
| Impedância de saída de áudio | 30 | KOhm | ||||||
| Seletividade do canal adjacente | Deslocamento: +12,5 KHz | 60 | dB | |||||
| Deslocamento: +12,5 KHz | ||||||||
| Tipo | Walkie talkie DMR |
| Potência de saída | 2W |
| Certificação | CE-RED, ID da FCC |

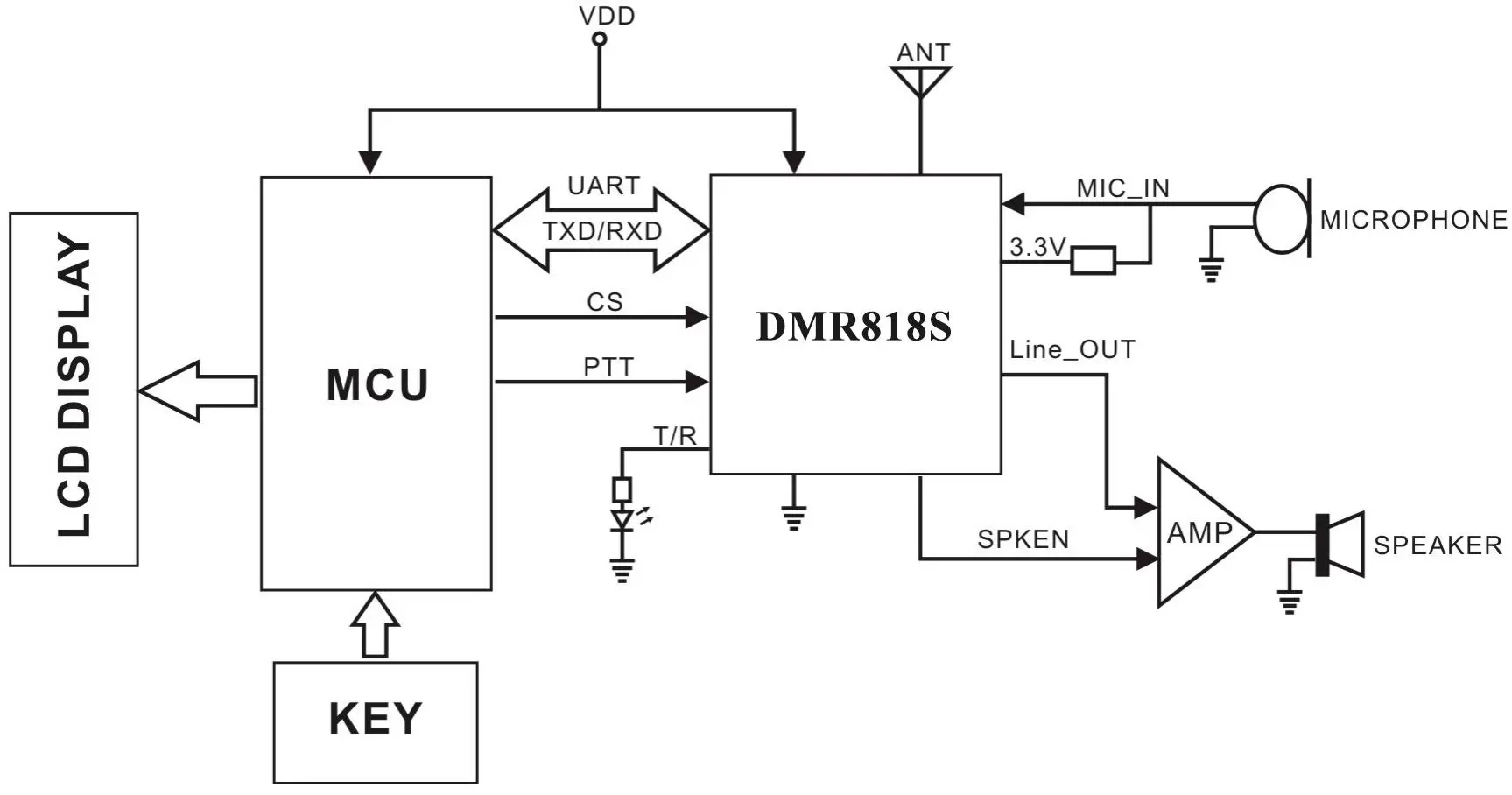

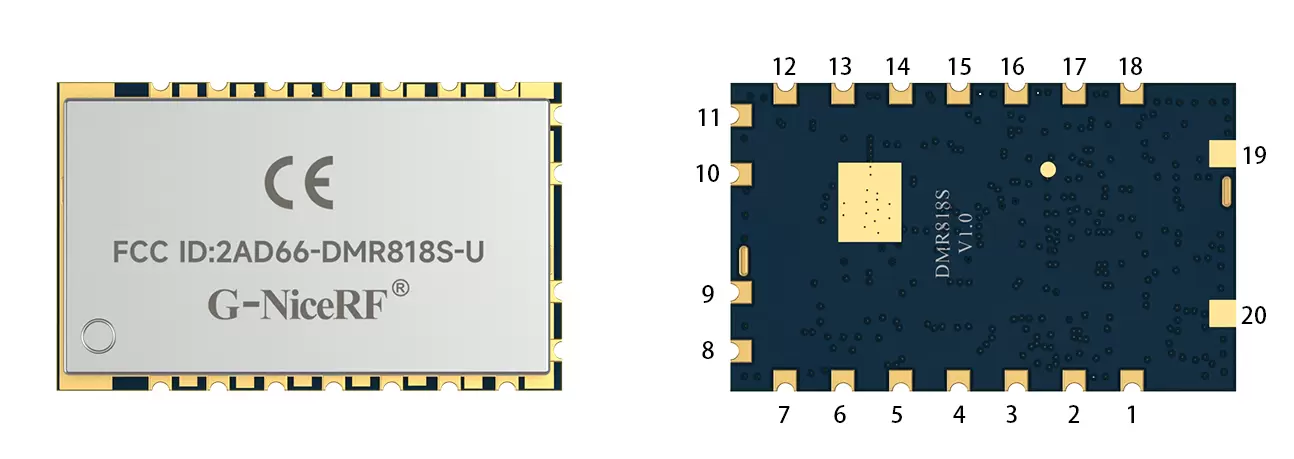

| Pino Nº. | Nome do PIN | E/S | Nível padrão | Descrição |
| 1 | MIC_IN | EU | Microfone ou entrada de linha | |
| 2 | UART-TX | O | 0-3,3 V | UART-TXD |
| 3 | UART-RX | EU | 0-3,3 V | UART-RXD |
| 4, 12 | NC | |||
| 5 | HST_TXD | O | 0-3,3 V | PIN de transmissão de dados (para atualização do programa) |
| 6 | HST_RXD | EU | 0-3,3 V | Receber PIN de dados (para atualizar o programa) |
| 7 | FORMIGA | conectar antena de 50 ohms | ||
| 8, 9, 10 | Terra | - | Chão | |
| 11 | VCC | - | 0-4,5 V | Alimentação externa e positiva 3,3~5V |
| 13 | CS | EU | 0-4,5 V | Nível alto para funcionamento normal, deixe aberto ou puxe para baixo para entrar no modo de espera |
| 14 | PTT | EU | 0-3,3 V | Entrada do módulo, controle de transmissão/recepção, puxe para baixo para forçar o módulo a entrar no estado TX; puxe para alto para o estado Rx |
| 15 | +3,3 V | - | Saída de 3,3 V, conectar a 50 mA | |
| 16 | SAÍDA DE LINHA | O | Saída de áudio | |
| 17 | T/R | O | 0-3,3 V | Saída do módulo, status de transmissão/recepção, alto para TX e baixo para Rx |
| 18 | FALADO | O | 0-3,3 V | Controle do amplificador de áudio |
| 19, 20 | Terra | - | Chão |
