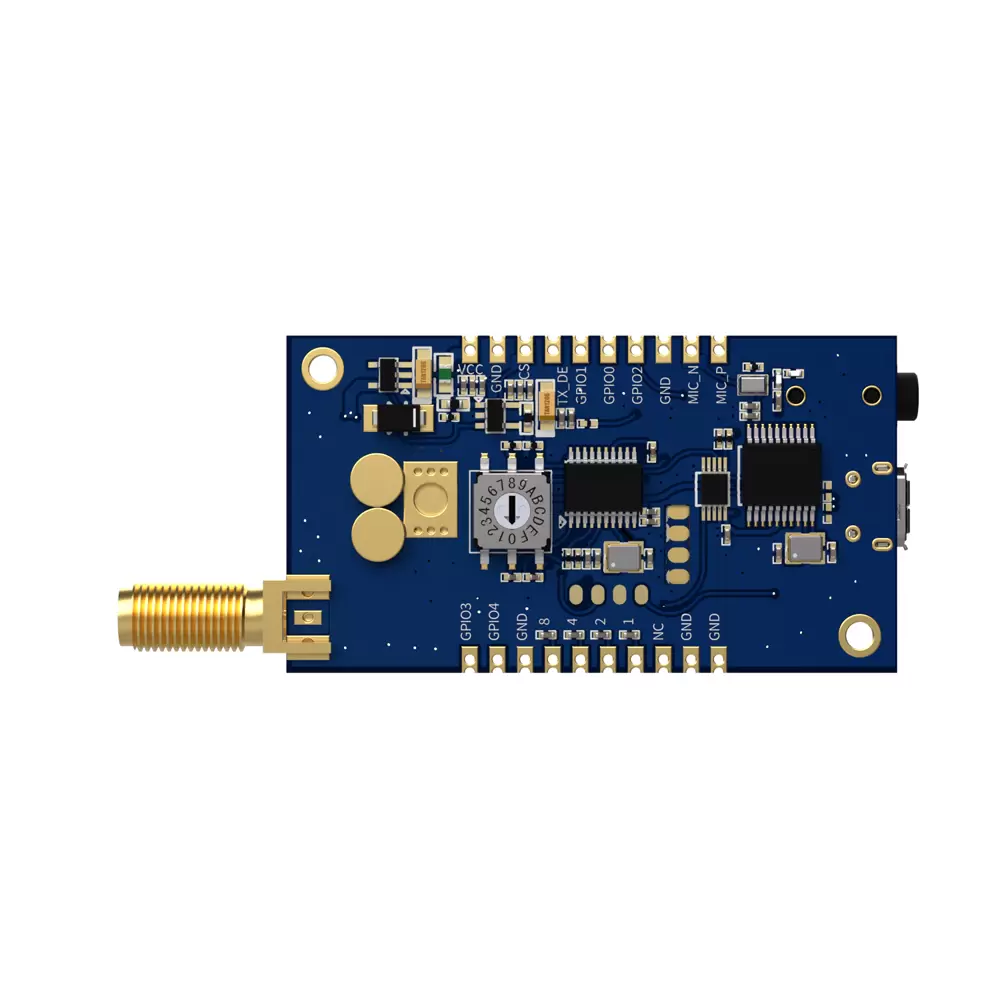

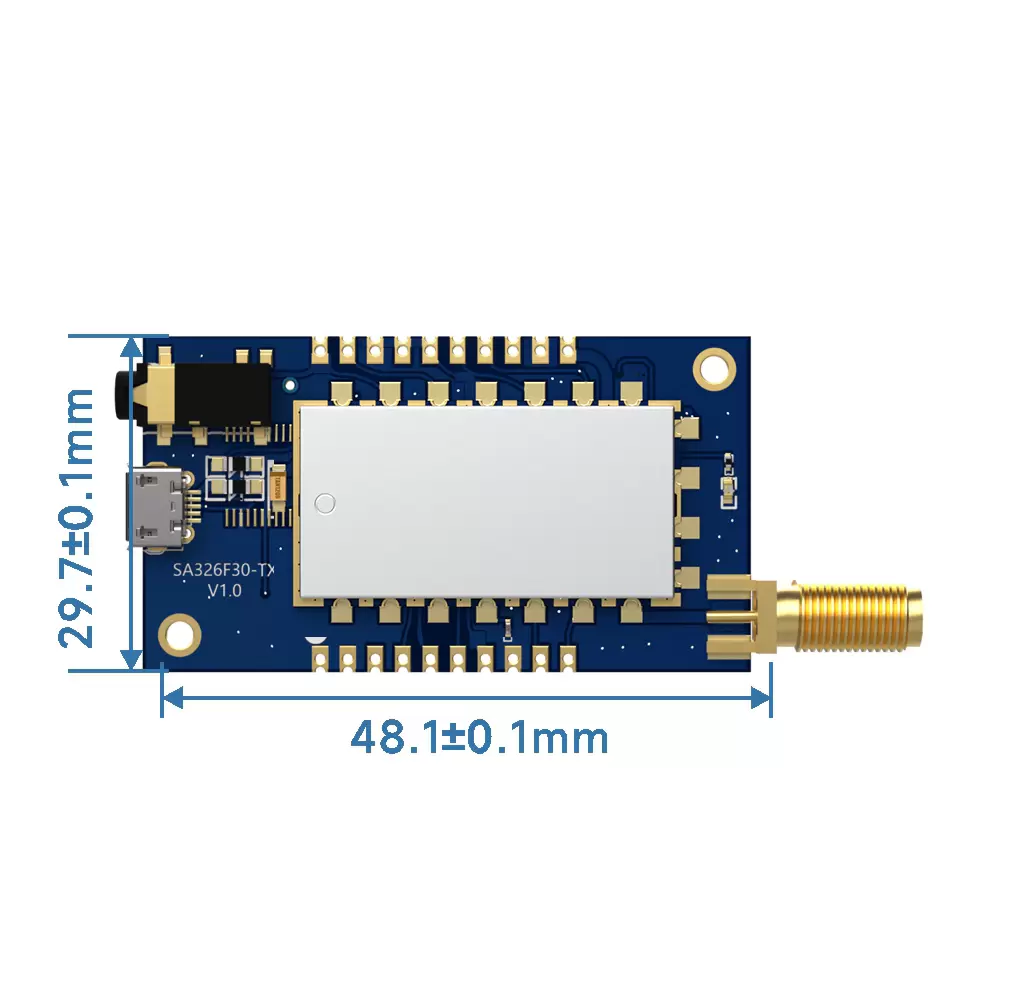

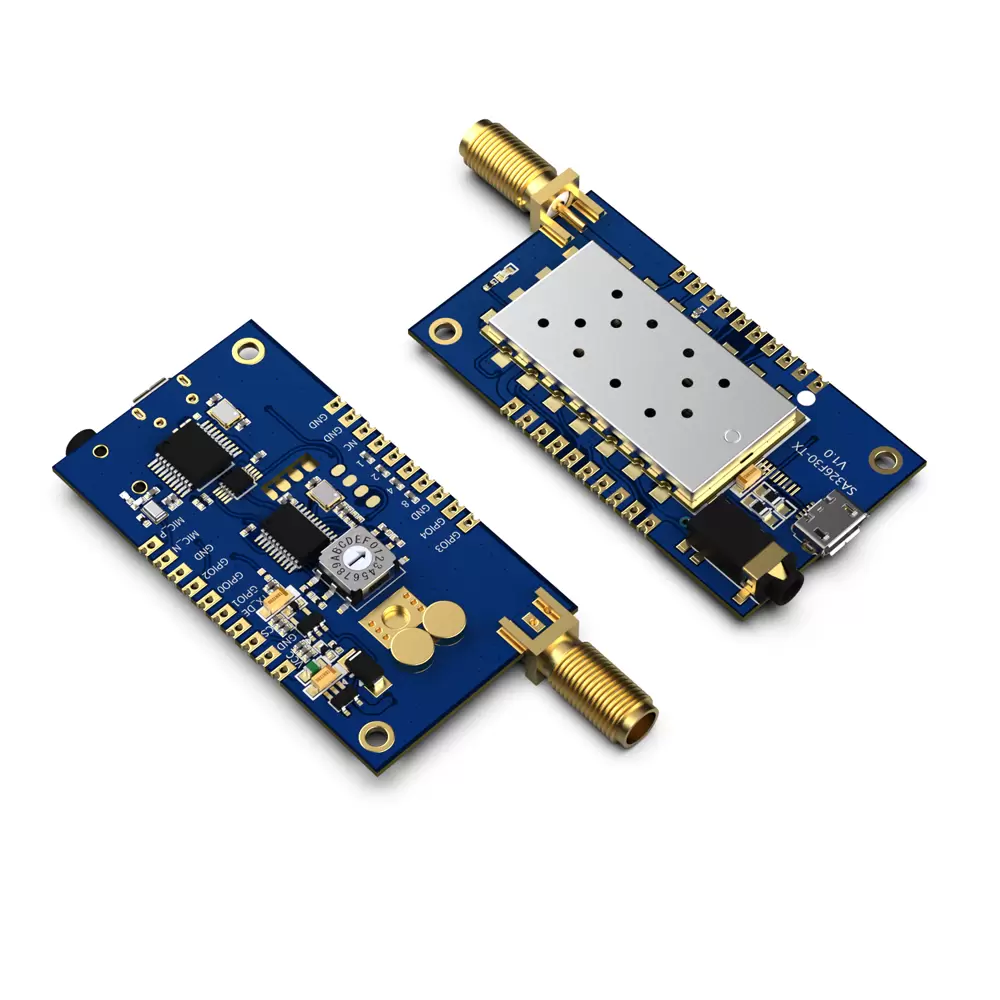

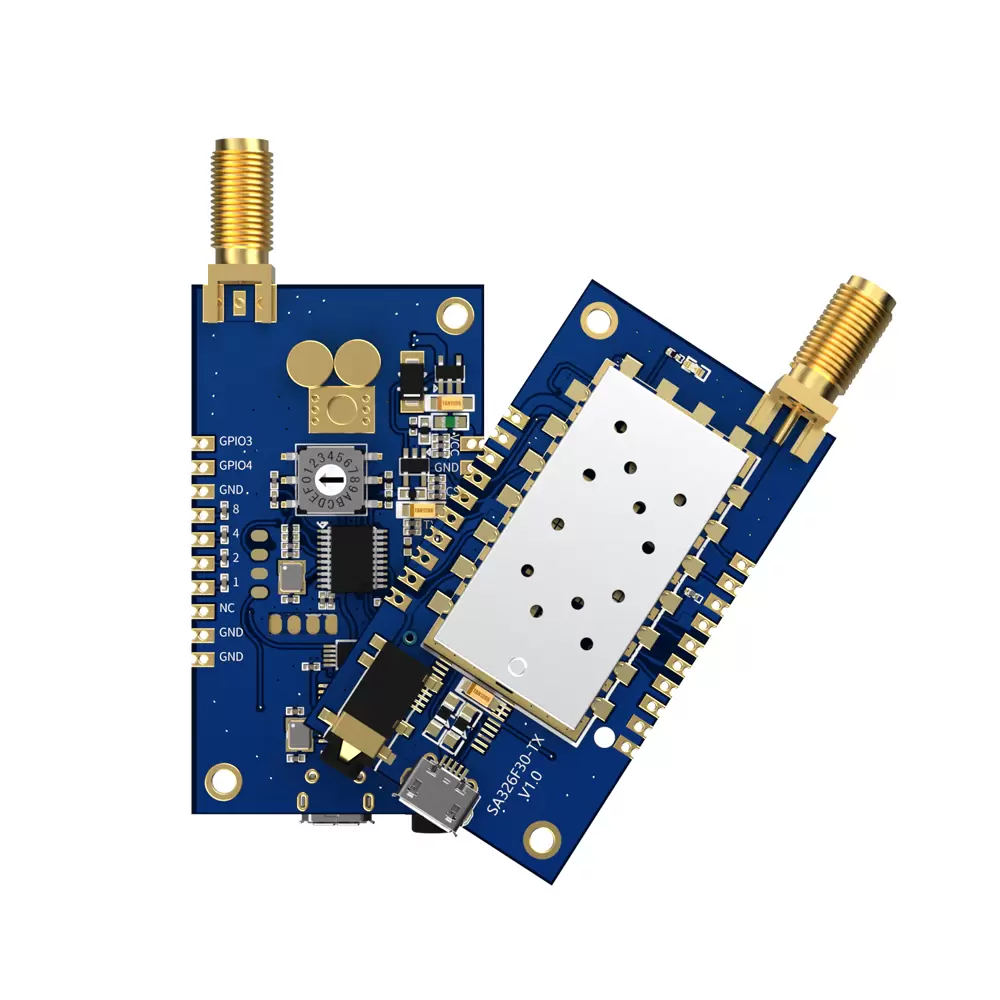

SA326F30: Módulo de áudio sem fio de baixa latência e taxa de amostragem de 48K

Faixa de tensão de operação

3.3

4.2

5

V

Faixa de temperatura de trabalho

-20

25

60

°C

Faixa de frequência operacional

@UHF

500

980

MHz

@VHF

160

270

MHz

Atraso na transmissão e recepção de áudio

4

EM

Taxa de transmissão da porta serial

9600

bps

Consumo atual

Corrente de sono （ SA326-RX)

< 45

uA

Corrente de sono （ SA326F30-TX )

< 20

uA

Receber corrente （ SA326-RX)

@VCC= 4,2 V　

< 1 40

mA

Corrente de transmissão （ SA326-TX ）

@ Não transmitindo　

< 75

mA

@  Durante a transmissão

<1 20

mA

Corrente de emissão （ SA326F30-TX ）

@Não transmitindo,5v　

< 75

mA

@ Durante a transmissão , 5v 30dBm　

< 700

mA

Parâmetro de transmissão

Transmitir potência

@VCC= 4,2 V

9

1 0

11

dBm

@VCC= 5,0 V

29

30

31

dBm

faixa de potência de transmissão

@VCC= 4,2 V

0

10

dBm

@VCC= 5,0 V

20

30

dBm

Largura de banda de emissão （ BW)

300

KHz

Relação de potência do canal adjacente ( ACPR )

@600KHZ

-6 0

dB c

Tensão máxima de entrada do microfone

0,3​

1. 5

Vrms

Faixa de resposta de frequência de áudio

30

20 mil

Hz

Parâmetros de recebimento

Sensibilidade de recepção

- 96

dBm

Amplitude de saída de áudio (diferencial)

400

m V rms

Resistência do acionamento de saída de áudio

600

Ohm

Resistor de acionamento LOUT+,ROUT+

16-32

Ohm

Resistor de acionamento SPKP, SPKN

4-8

Ohm

Relação sinal-ruído (SNR)

@1KHz ，

86

dB

Distorção harmônica total (THD)

@48K Taxa de amostragem e

0,07

%

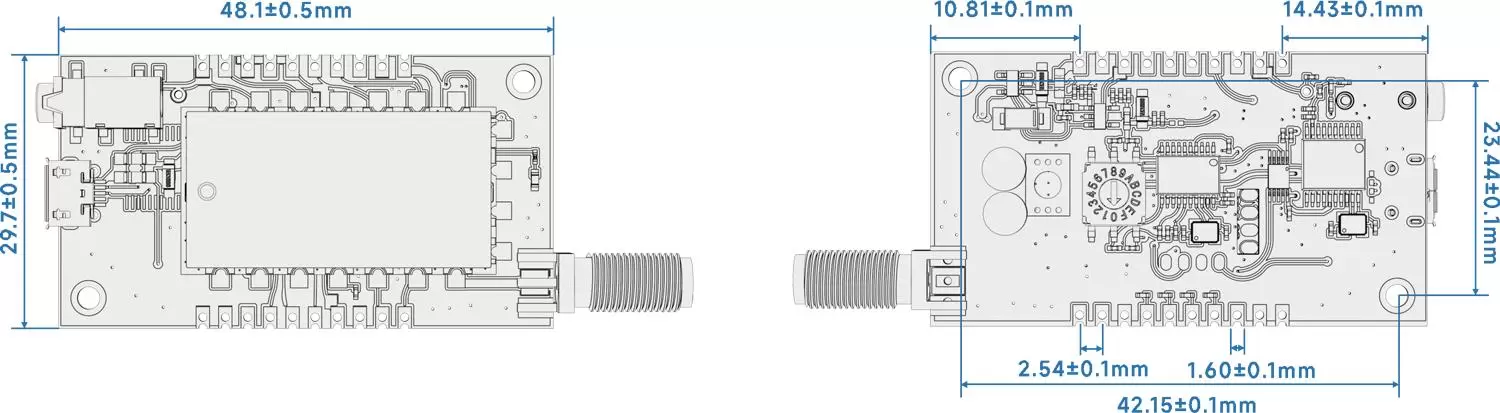

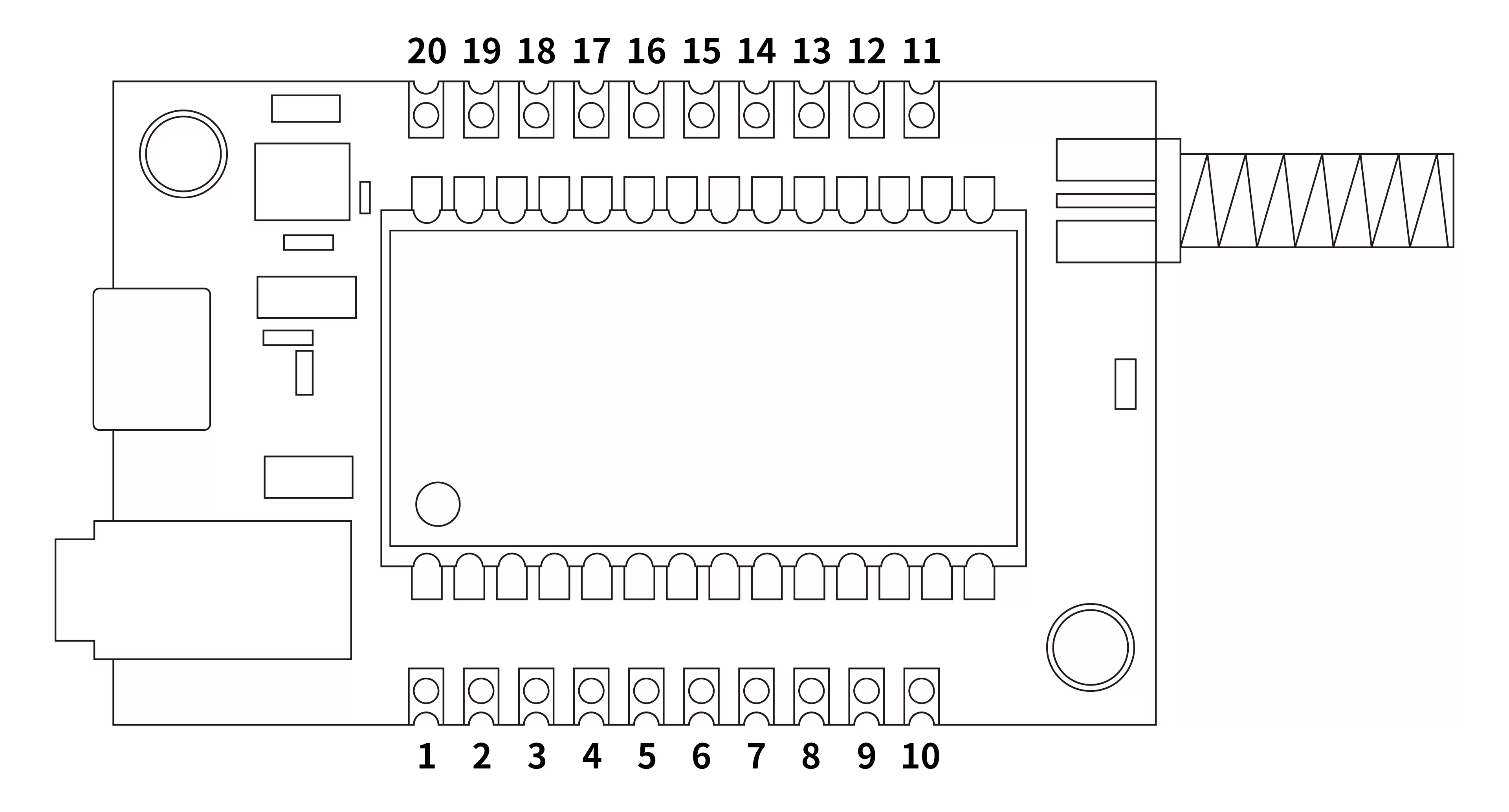

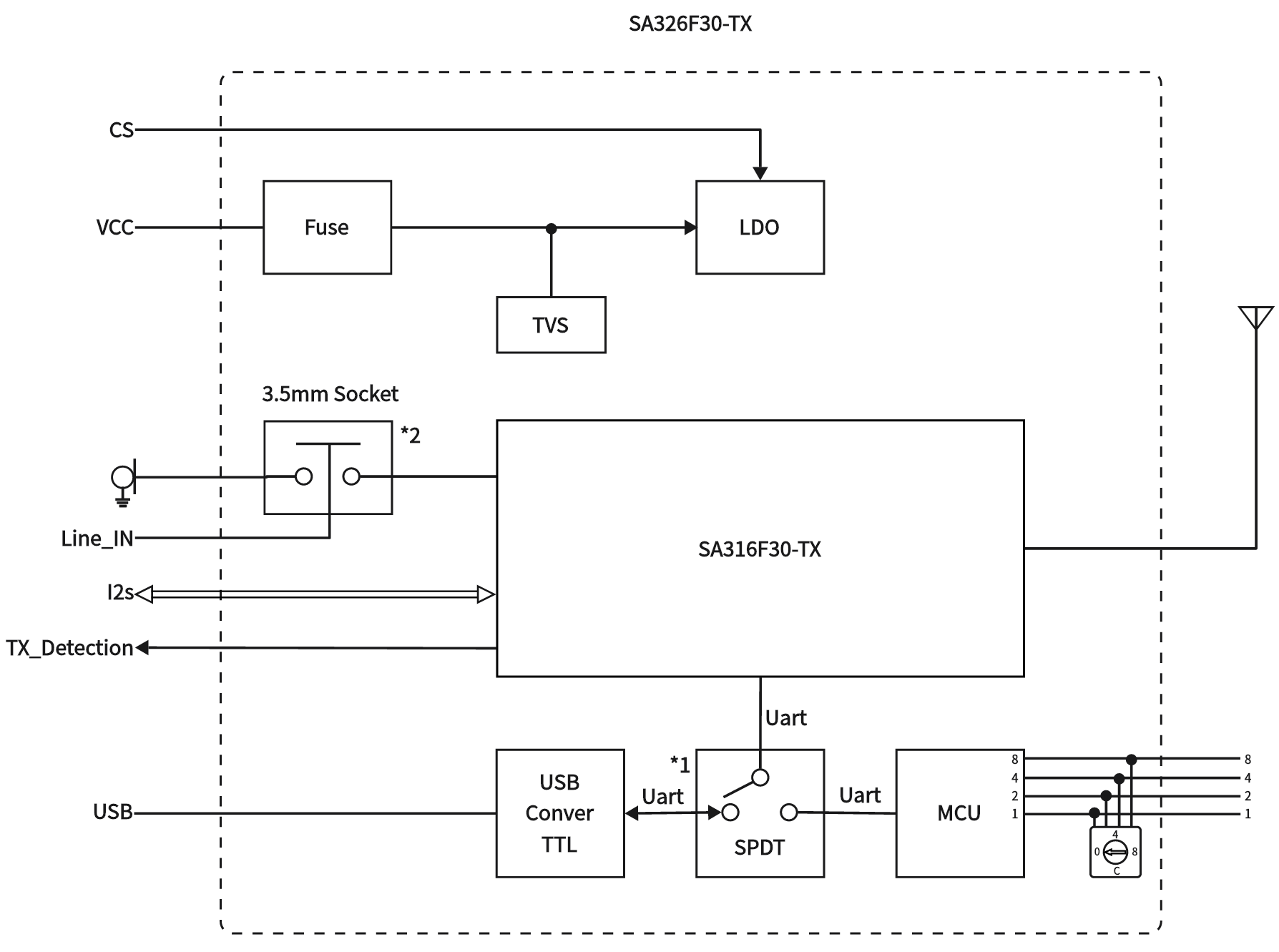

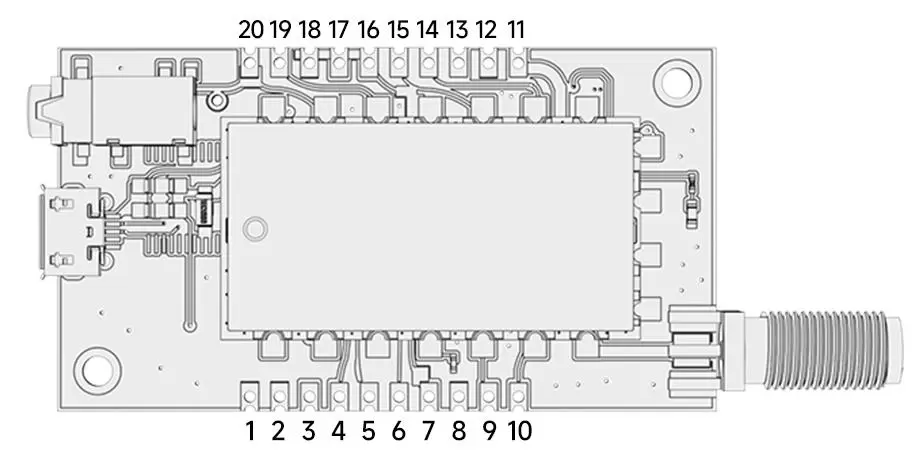

1,2,8,12,18

Terra

0

Conecte o pólo negativo da fonte de alimentação

3

NC

4

1

EU

0-3,3 V

Frequência 16 canais codificação 8421, o primeiro dígito, saída padrão "1"

5

2

EU

0-3,3 V

Codificação de frequência de 16 canais 8421, o segundo bit, saída padrão "1"

6

4

EU

0-3,3 V

Frequência 16 canais codificação 8421, 4º bit, saída padrão "1"

7

8

EU

0-3,3 V

Frequência 16 canais codificação 8421, 8º bit, saída padrão "1"

9

GPIO4

E/0

0-3,3 V

GPIO4 com chip de áudio interno

10

GPIO3

E/S

0-3,3 V

Conecte ao GPIO3 do SA316 F30 -TX, ele pode ser configurado como SDIN ao usar o modo I2S

11

VCC

3,3-5V

O polo positivo da fonte de alimentação externa. (Valor típico 4V)

13

CS

EU

0-5V

Conectado internamente ao EN do LDO, puxe para baixo a dormência, pull-up interno, saída padrão "1"

14

TX_DE

O

0-3,3 V

O pino indicador de transmissão fica alto durante a transmissão e baixo quando não está transmitindo.

15

GPIO1

E/S

0-3,3 V

Conectado internamente ao GPIO1 do SA326F30-TX , ao usar o modo I2S, pode ser configurado como SCK

16

GPIO0

E/S

0-3,3 V

Conectado internamente ao GPIO0 do SA326F30-TX , ao usar o modo I2S, pode ser configurado como LRCK

17

GPIO2

E/S

0-3,3 V

Conectado internamente ao GPIO2 do SA326F30-TX

, ao usar o modo I2S, ele pode ser configurado como MCLK

19

MIC_N

EU

A entrada negativa do microfone pode  ser conectada ao polo negativo do microfone ou aterrada.

20

MIC_P

EU

Terminal positivo de entrada do microfone, (o melhor sinal é menor que

300 mVrms)
