NiceRF lançou um novo módulo de áudio sem fio SA326 de baixa latência, longa distância, alta taxa de amostragem e alta fidelidade. Os produtos da série SA326 são divididos em módulo transmissor SA326-TX e módulo receptor SA326-RX. Este produto é uma placa de aplicação para módulos SA316-TX e SA316-RX. Pode funcionar após ligar. Você também pode definir diretamente a frequência do módulo com software para PC. , O tamanho do som e outros parâmetros simplificam muito a dificuldade de desenvolvimento do usuário. Este produto é amplamente utilizado em ocasiões com requisitos de qualidade de som relativamente altos.

Contate-nos

DOWNLOAD

Parâmetro	Condições de teste	Min .	Tipo .	Máx .	Unidade
Faixa de tensão operacional		3.3	4.2	6	V
Faixa de temperatura de trabalho		-20	25	60	℃
Faixa de frequência operacional	@UHF	500		980	MHz
Faixa de frequência operacional	@VHF	160		270	MHz
Atraso na transmissão e recepção de áudio			4		EM
Taxa de transmissão da porta serial			9600		bps
Consumo atual
Corrente de suspensão ( SA326-RX)			< 45		você é
Corrente de suspensão ( SA326-TX)			< 45		você é
Receber corrente ( SA326-RX)	@VCC = 4,2 V		< 1 40		mA
Corrente de emissão （ SA326-TX ）			< 1 20		mA
Parâmetro de transmissão
Transmitir energia	@VCC = 4,2 V	9	1 0	11	dBm
Largura de banda de emissão ( BW)			300		KHz
Relação de potência do canal adjacente ( ACPR )	@600KHZ		-6 0		dB- c
Tensão máxima de entrada do microfone			0. 3	1. 5	VRMS
Faixa de resposta de frequência de áudio		20		20 mil	hertz
Receber parâmetros
Recebendo sensibilidade			- 96		dBm
Amplitude de saída de áudio (diferencial)			400		m V eficaz
Resistência da unidade de saída de áudio			600		Ohm
Relação Sinal-Ruído (SNR)	@1KHz		86		dB
Distorção harmônica total (THD)	Taxa de amostragem de @48K		0,07		%

Tipo	Áudio sem fio
Potência de saída	10mW

Recursos do módulo de áudio sem fio SA326

Banda de frequência UHF: 500 MHz/868 /915 MHz, banda de frequência UHF: 500 ~ 980 MHz, banda de frequência VHF: 160 ~ 270 MHz
A distância de transmissão é de 200 metros em área aberta
Sensibilidade de recepção: -96 dBm
Relação sinal/ruído de áudio: 86 dB
Resposta de frequência: 20 Hz-20 KHz
O atraso da entrada do microfone até a saída de áudio é inferior a 3ms
Método de modulação digital: pi/4 DQPSK
Largura de banda ocupada: <300 KHz
Taxa de transmissão: 204,8 Ksps
Taxa de amostragem: 48 KHz

Aplicações do módulo de áudio sem fio SA326

Alto-falantes com fio tornam-se alto-falantes sem fio
microfone sem fio
Fones de ouvido sem fio
Transmissão de áudio sem fio de alta qualidade

SA326-TX

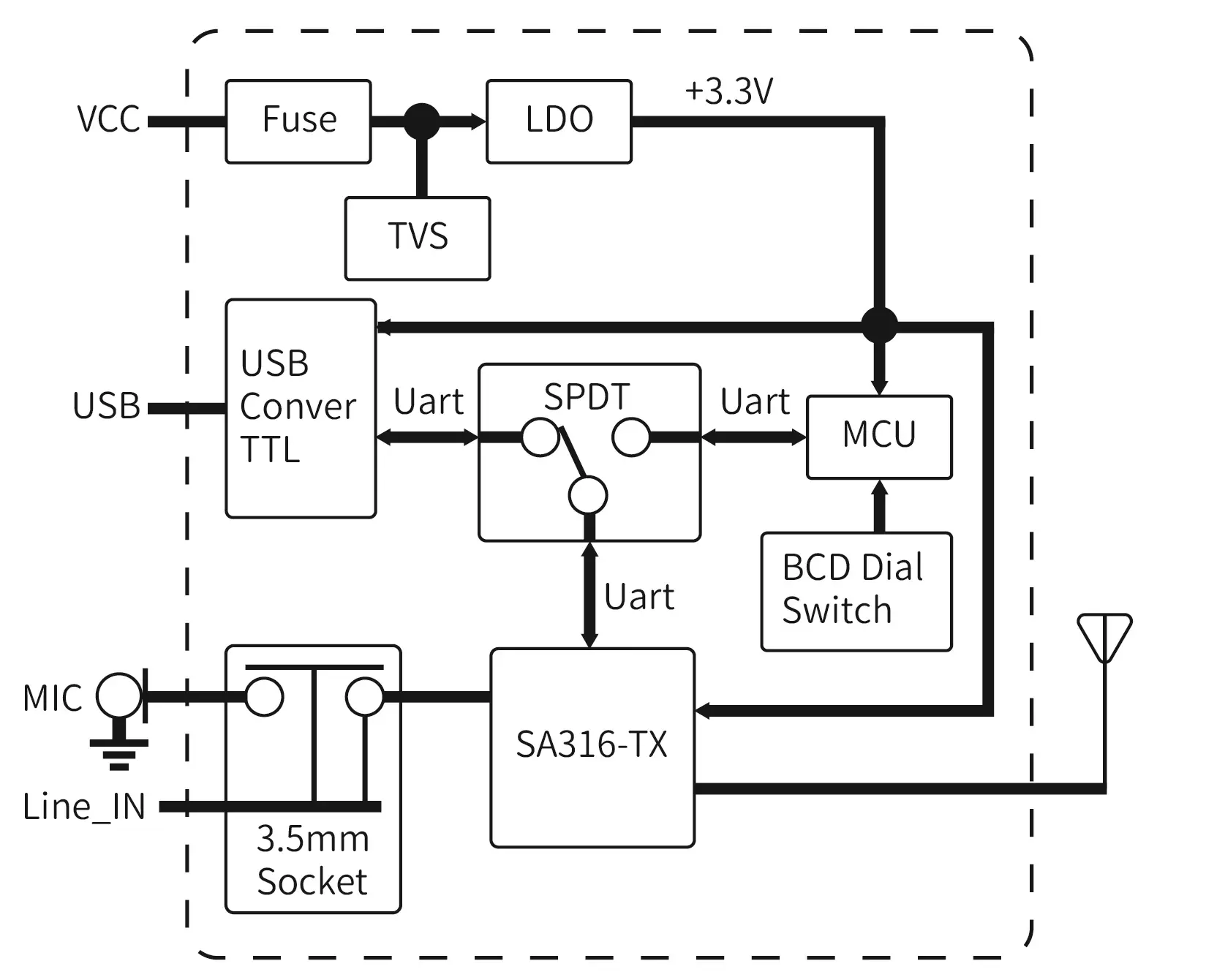

Descrição da interface do módulo de áudio sem fio SA326-TX

SA326-RX

Descrição da interface do módulo de áudio sem fio SA326-RX

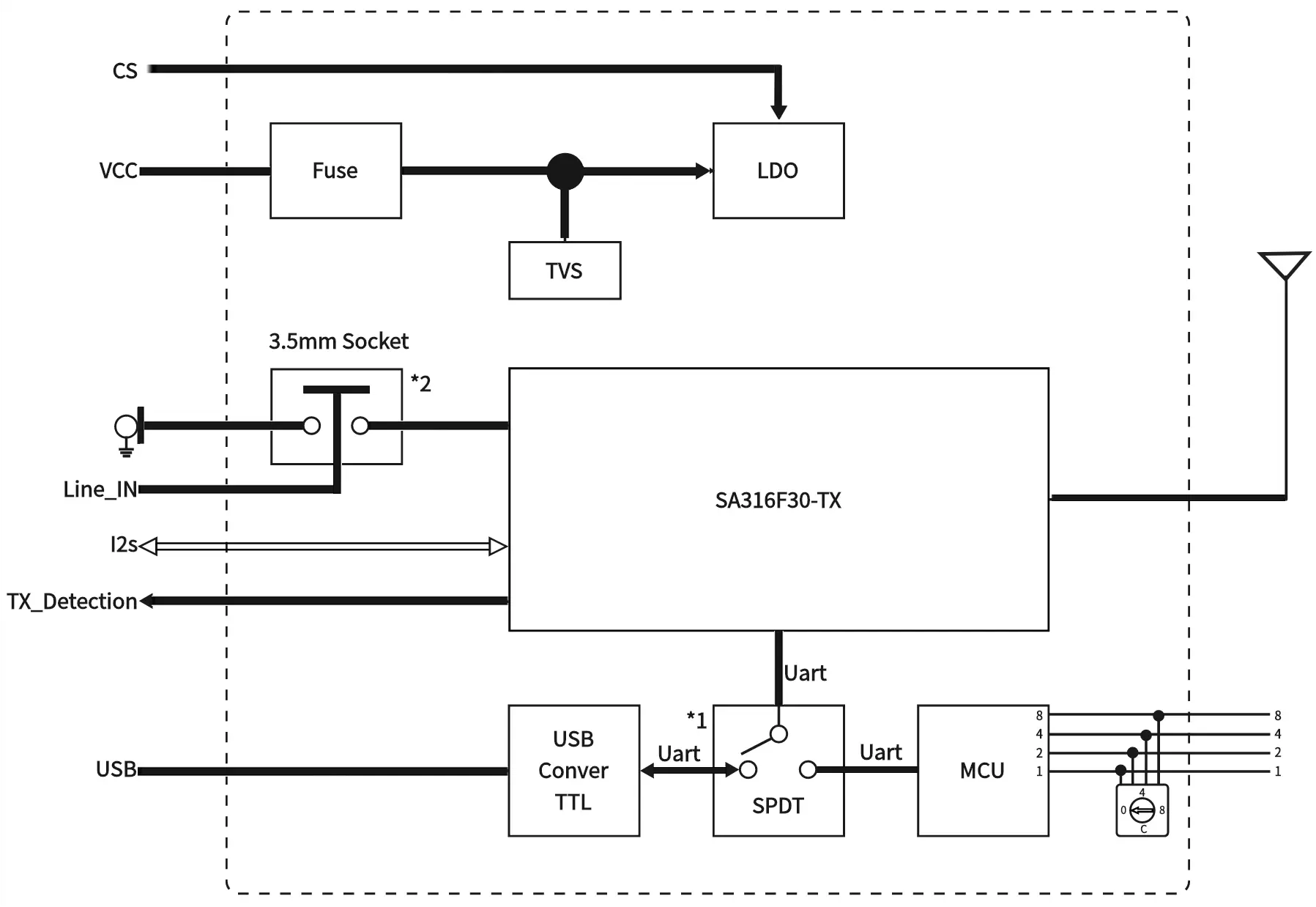

SA326-TX

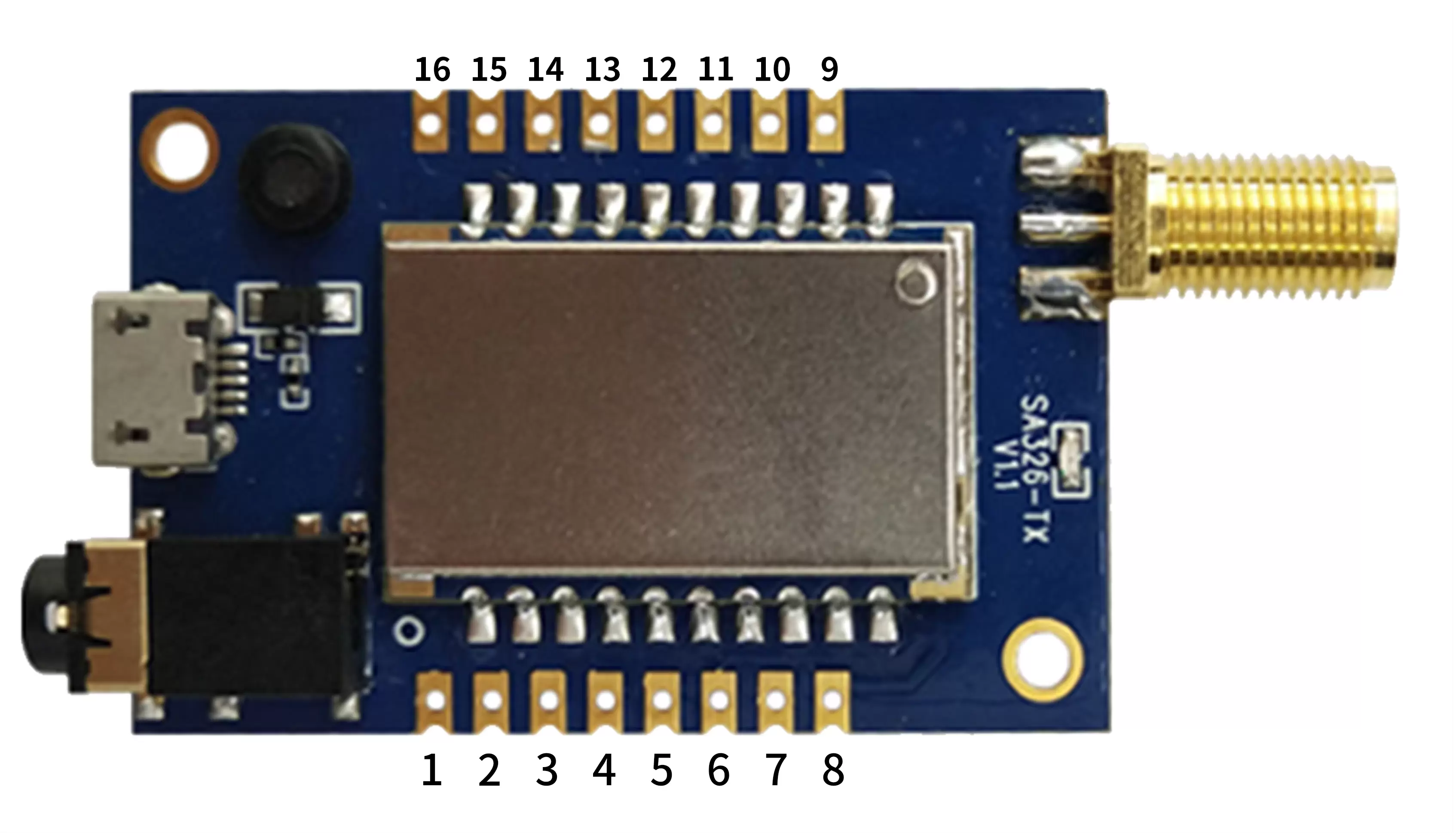

Pinos do módulo de áudio sem fio SA326-TX

Pino NÃO.	Nome do alfinete	E/S	Padrão de nível	Descrição
1	GND		0	Conecte o pólo negativo da fonte de alimentação
2	1	EU	0-3,3 V	Codificação 8421 de 16 canais de frequência, o primeiro dígito, saída padrão "1"
3	2	EU	0-3,3 V	Codificação 8421 de 16 canais de frequência, o segundo bit, saída padrão "1"
4	4	EU	0-3,3 V	Codificação 8421 de 16 canais de frequência, o 4º bit, saída padrão "1"
5	8	EU	0-3,3 V	Codificação 8421 de 16 canais de frequência, o 8º bit, saída padrão "1"
6	CS	E/S	0-3,3 V	Conectado internamente ao EN do LDO, pull down da dormência, pull-up interno, saída padrão "1"
7	GND		0	Conecte o pólo negativo da fonte de alimentação
8	CCV		3,3-6V	O pólo positivo da fonte de alimentação externa. (Valor típico 4V)
9	GPIO0	E/S	0-3,3 V	Conectado internamente ao GPIO0 do SA316-TX, ao utilizar o modo I2S pode ser configurado como LRCK
10	GPIO1	E/S	0-3,3 V	Conectado internamente ao GPIO1 do SA316-TX, ao utilizar o modo I2S pode ser configurado como SCK
11	GPIO2	E/S	0-3,3 V	Conectado internamente ao GPIO2 do SA316-TX, ao utilizar o modo I2S pode ser configurado como MCLK
12	GPIO3	E/S	0-3,3 V	Conecte-se ao GPIO3 do SA316-TX, ele pode ser configurado como SDIN ao usar o modo I2S
13	GPIO4	eu/0	0-3,3 V	GPIO4 com chip de áudio interno
14,15	GND		0	Conecte o pólo negativo da fonte de alimentação
16	MIC_P	EU		Terminal positivo de entrada de microfone (o melhor sinal é inferior a 300mVrms)

SA326-RX

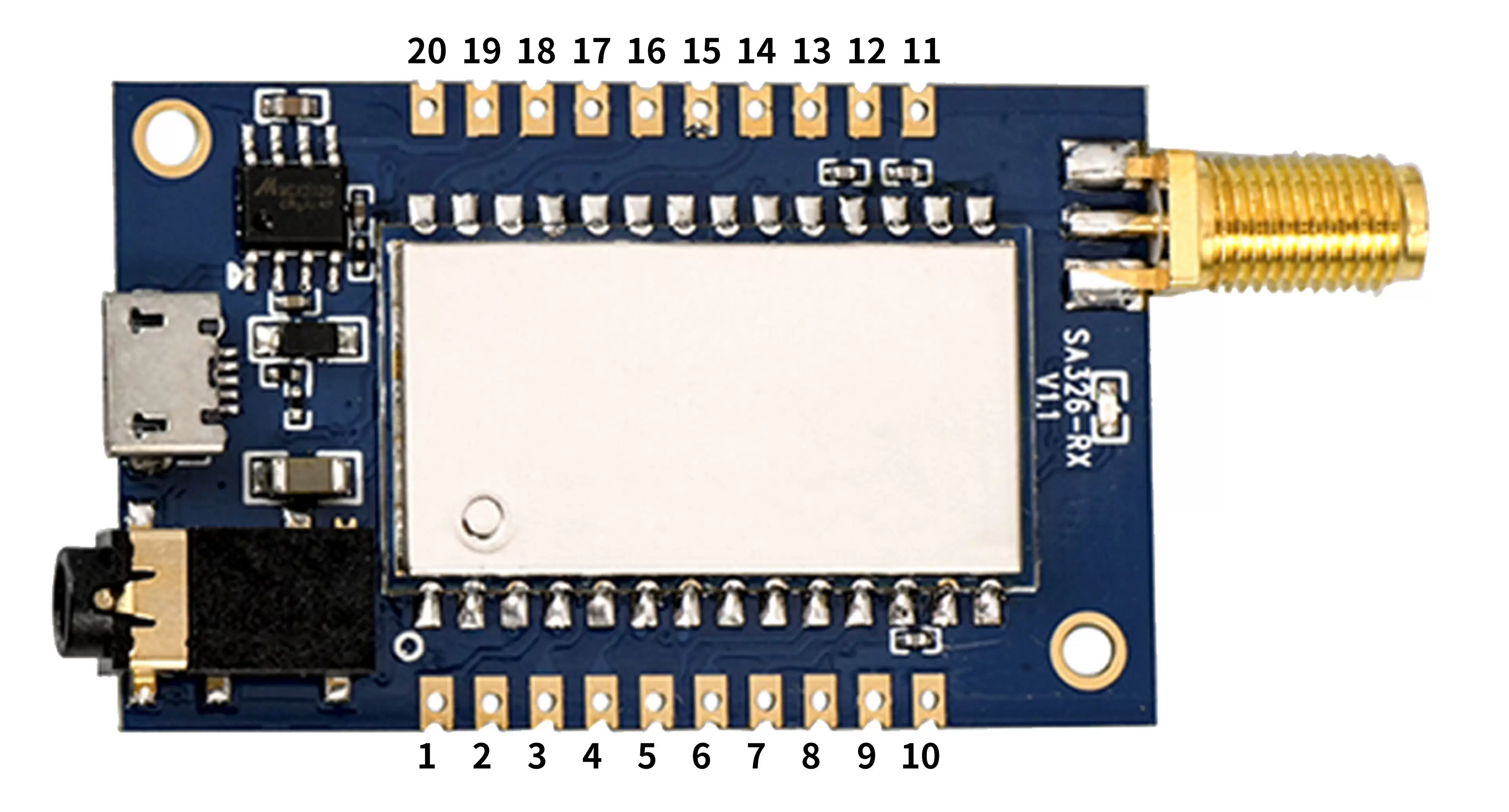

Pinos do módulo de áudio sem fio SA326-RX

Pino NÃO.	Nome do alfinete	E/S	Padrão de nível	Descrição
1	1	EU	0-3,3 V	Codificação 8421 de 16 canais de frequência, o primeiro dígito, saída padrão "1"
2	2	EU	0-3,3 V	Codificação 8421 de 16 canais de frequência, o segundo bit, saída padrão "1"
3	4	EU	0-3,3 V	Codificação 8421 de 16 canais de frequência, o 4º bit, saída padrão "1"
4	8	EU	0-3,3 V	Codificação 8421 de 16 canais de frequência, o 8º bit, saída padrão "1"
5	GPIO4	E/S	0-3,3 V	Conecte-se ao GPIO4 do SA316-RX
6	GPIO3	E/S	0-3,3 V	Conectado internamente ao GPIO3 do SA316-RX, pode ser configurado como MCLK ao usar o modo I2S
7	GPIO2	E/S	0-3,3 V	Conectado internamente ao GPIO2 do SA316-RX, ao utilizar o modo I2S pode ser configurado como SDIO
8	CS	E/S	0-3,3 V	Conectado internamente ao EN do LDO, pull down da dormência, pull-up interno, saída padrão "1"
9	GND	EU	0	Conecte o pólo negativo da fonte de alimentação
10	CCV	EU	3,3-6V	O pólo positivo da fonte de alimentação externa. (Valor típico 4V)
11	GPIO1	E/S	0-3,3 V	Conectado internamente ao GPIO1 do SA316-RX, ao utilizar o modo I2S pode ser configurado como SCK
12	GPIO0	E/S	0-3,3 V	Conectado internamente ao GPIO0 do SA316-RX, ao utilizar o modo I2S pode ser configurado como LRCK
13	GND	EU	0	Conecte o pólo negativo da fonte de alimentação
14	LOUL LOUT+	Ó		Conecte-se ao LOUT + do SA316-RX, que pode acionar fones de ouvido diretamente
15	GND	EU	0	Conecte o pólo negativo da fonte de alimentação
16	ROTA+	Ó		Conecte-se ao ROUT+ do SA316-RX, que pode acionar fones de ouvido diretamente
17	GND	EU	0	Conecte o pólo negativo da fonte de alimentação
18	VOL-AJ	EU	3.33. 3,3V	Pino de ajuste de volume, o módulo foi conectado a um potenciômetro ajustável de 50K ohm e um potenciômetro externo pode ser conectado
19	SPKN	Ó		Pino de saída do amplificador de potência, alto-falante externo de 4 ohm ou 8 ohm 2W
20	SPKP	Ó		Pino de saída do amplificador de potência, alto-falante externo de 4 ohm ou 8 ohm 2W

SA326-TX

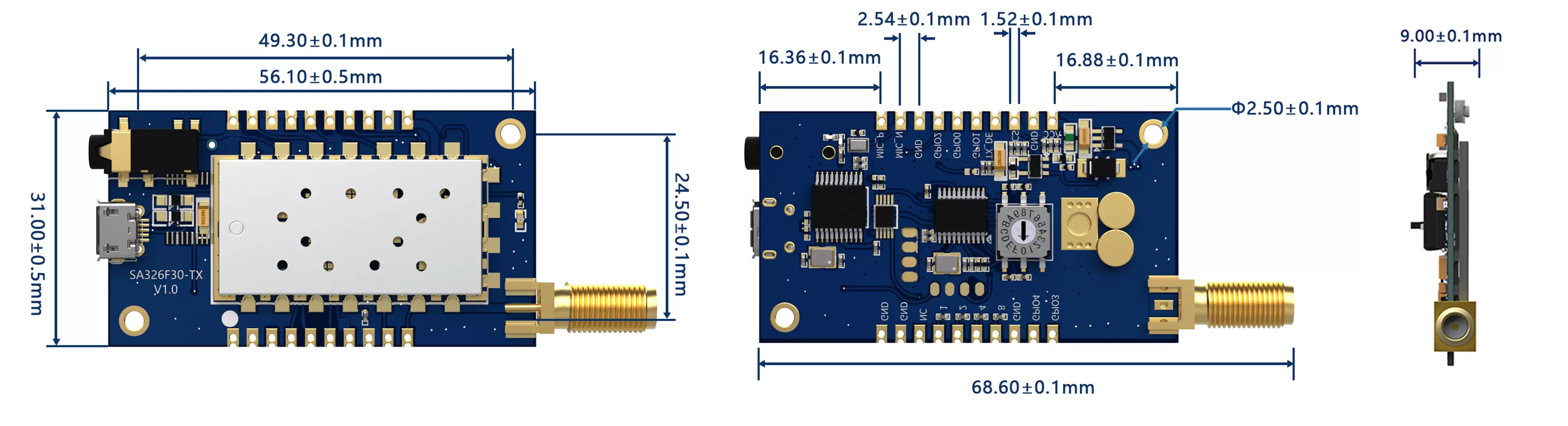

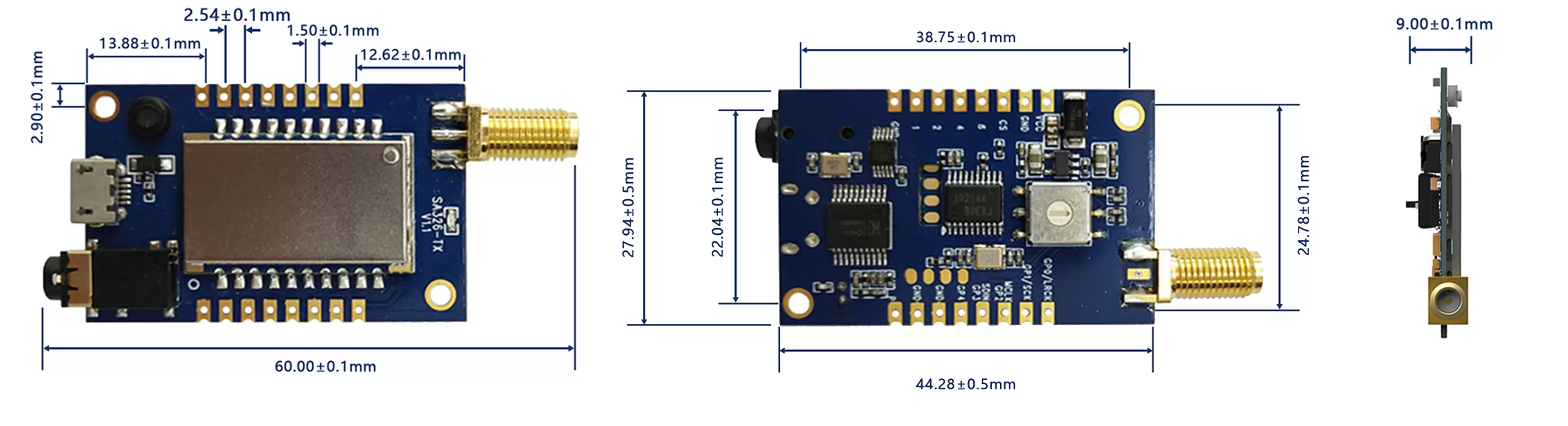

Dimensões mecânicas do módulo de áudio sem fio SA326-TX

SA326-RX

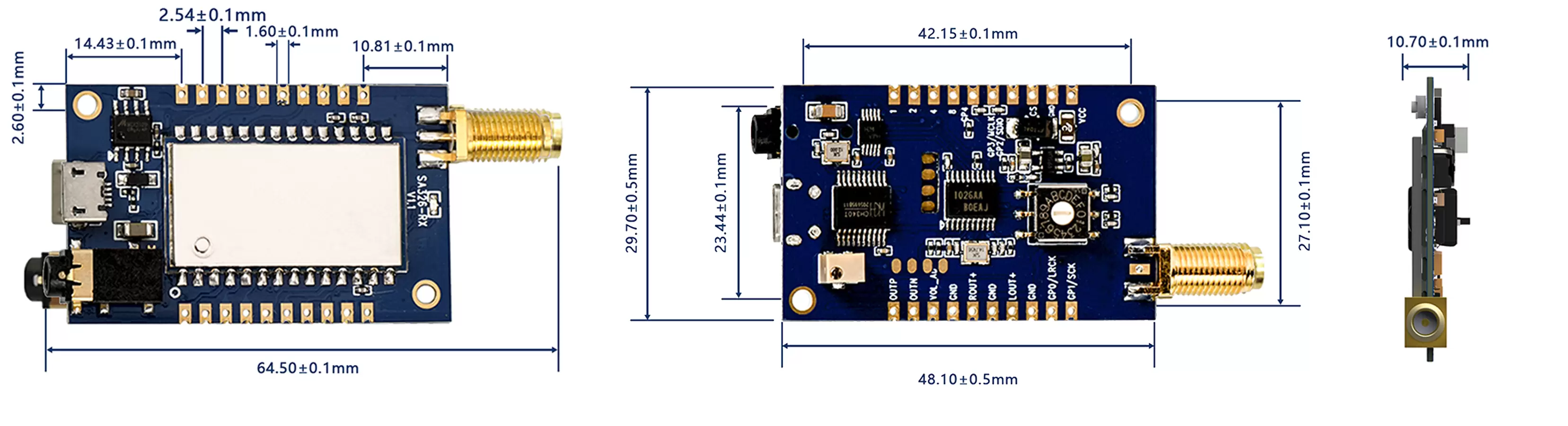

Dimensões mecânicas do módulo de áudio sem fio SA326-RX
