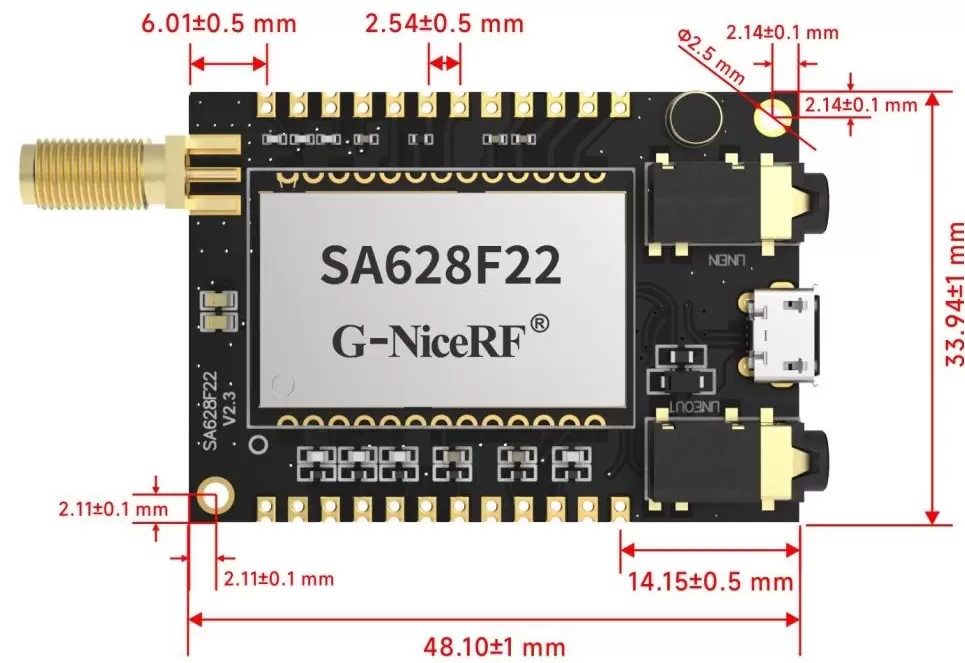

Tamanho (mm):48,1*33,9
LAR > PRODUTOS > MóDULOS DE áUDIO SEM FIO > SA628F22: MóDULO DE áUDIO SEM FIO FULL DUPLEX COM ...
SA628F22: Módulo de áudio sem fio full duplex com taxa de amostragem de 8K
- O SA628F22 é um módulo de voz sem fio full duplex com rede mesh. É muito fácil de usar. Ele começa a funcionar conectando a antena, a fonte de alimentação e o alto-falante, o microfone, o amplificador de áudio, o seletor de canal de RF e o ajuste de volume, tudo integrado. O SA628F22 possui interface USB e software para PC específico. Ele pode ser configurado e enviado SMS/Tx facilmente pelo software para PC.
- O módulo SA628F22 possui microcontroladores de alta velocidade integrados, codec de voz de alta qualidade, chips de RF e amplificadores de alto desempenho. Este módulo sem fio adota o chip LoRa de última geração, que possui características de baixo consumo de energia, longa distância e ajuste de frequência flexível. O SA628F22 possui interfaces I2S e de áudio analógico para diferentes aplicações. O SA628F22 suporta comunicação SMS full duplex.
- O SA628F22 incorpora um codec de voz muito bom, que proporciona uma qualidade de voz muito melhor do que os walkie talkies do mercado.
- O SA628F22 suporta transmissão e recepção simultâneas. Suporta até 8 dispositivos transmitindo simultaneamente. Não há limitação de recepção. A rede mesh está disponível para estender o alcance. A função mesh é fácil de usar configurando os módulos como Nó, Roteador ou Nó e Roteador.
O SA628F22 pode ser atualizado via rádio (OTA) ou por comunicação serial.
O SA628F22Pro adiciona apenas um módulo de redução de ruído ao SA628F22; todas as outras funções permanecem as mesmas.
- SA628F22/SA628F22Pro utiliza rigorosamente o processo de produção e teste sem chumbo, que atende aos padrões ROHS e Reach
DOWNLOAD
-
Ferramenta de configuração da série SA618 SA628 V1.3.rar -
Guia de atualização de firmware SA618 e SA628.pdf -
SA6x8_V1.5.rar
-
Guia de configuração de parâmetros SA618 SA628.pdf
-
SA628F22 Módulo de áudio sem fio Full Duplex fácil de usar V1.1.pdf
-
Driver USB SA618 SA628.rar
-
Ferramenta de atualização da série SA6x8_EN V1.0.rar
| Parâmetros | Doença | Mín. | Tipo. | Máx. | Unidade |
| Fonte de energia | 3,5 | 4 | 5.5 | V | |
| Temperatura de trabalho | -30 | 25 | 70 | °C | |
| Consumo atual | |||||
| Corrente do sono | 66 | uA | |||
| Corrente RX | SA618F22 | 53 | mA | ||
| SA618F22Pro | 76 | ||||
| @Alto-falante de 4 V, 8 ohms e 2 W | 450 | ||||
| Corrente TX (alta potência) | 4,2 V, a 22 dBm | 130 | mA | ||
| Parâmetros de RF | |||||
| Frequência de operação | UHF | 420 | 510 | MHz | |
| Frequência personalizável | 150 | 960 | MHz | ||
| Valor de frequência padrão para 16 canais | UHF (intervalo de 1 MHz) | 440.125 | 455.125 | MHz | |
| Transmitir potência | Padrão: 22dBm | 0 | 22 | dBm | |
| Segundo Harmônico | -40 | dBm | |||
| Largura de banda (BW) | 500 | KHz | |||
| Sensibilidade de recepção | -117 | dBm | |||
| parâmetros de voz | |||||
| Sensibilidade de modulação | 10 | 100 | mV | ||
| Relação sinal-ruído (SNR) de recepção | 90 | dB | |||
| Resposta de frequência | 60 | 3800 | Hz | ||
| Saída de voz (saída de linha) | Carga 16 Ω | 40 | mW | ||
| Potência de saída de voz (SPK+,SPK-) | Carga 8 Ω | 2000 | mW | ||
| Parâmetros de atraso | 2 canais | 80 | 100 | 120 | EM |
| 3 canais | 120 | 160 | 180 | EM | |
| 4 canais | 160 | 200 | 240 | EM | |
| 6 canais | 240 | 300 | 360 | EM | |
| 8 canais | 320 | 400 | 480 | EM | |
| Tipo | áudio sem fio |
Características
- Banda de frequência: 420~510MHz (personalizável 150-960 MHz)
- Interface USB
- Configuração de software para PC, operação fácil
- Comunicação de dados/voz full-duplex de 8 canais
- Função de cancelamento de eco
- VOX e PTT
- Atualização OTA e serial
- I2S Voz digital + voz analógica
- Entrada de linha + entrada de microfone
- Rede Mesh, Tx/Rx simultâneo
- Distância de transmissão de 1-3 km em área aberta
- Alta sensibilidade de recepção: -117 dBm
- Baixo consumo de energia
Aplicações
- Comunicação de emergência de incêndio
- Metrô, comunicação em túnel
- Sistema de pilotagem
- Walkie talkie full duplex de alta qualidade
- sistema de teleconferência
- Construindo um sistema de segurança comunitária
- Sistema de intercomunicação de segurança para cenários especiais
- Fone de ouvido walkie-talkie
- Walkie talkie para atribuição de trabalho especial

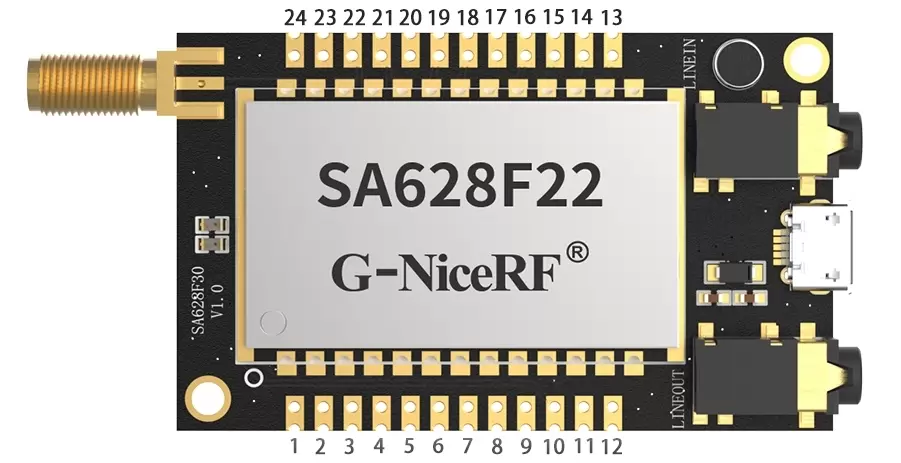

| PIN nº. | Nome do PIN | Descrição |
| 1 | VCC | VCC(3,3-5,5 V) |
| 2,8,11,17 | Terra | Chão |
| 3 | SDIN | I2S externo (0-3,3 V) |
| 4 | BCLK | I2S externo (0-3,3 V) |
| 5 | WS | I2S externo (0-3,3 V) |
| 6 | VOL-AJ. | Resistor variável de 50K é recomendado, veja *5 acima |
| 7 | SD | I2S externo (0-3,3 V) |
| 9 | MCLK | I2S externo (0-3,3 V) |
| 10 | CS | 0: dormir, 1: trabalhar, Puxe para cima internamente. |
| 12 | PTT | Pressione para falar, 0: modo RX, 1: modo Tx. Puxe para cima internamente |
| 13 | MIC_N | Conectado com microfone externo Veja *3 acima. |
| 14 | MIC_P | |
| 15 | SPK+ | Conecte com alto-falante de 8 ohms e 2 W |
| 16 | SPK- | |
| 18 | LINEOUT | Saída de linha, não amplificada, pode acionar fone de ouvido e fone de ouvido |
| 19 | Reservado | NC |
| 20 | LINHA | Entrada de linha, máximo 1VRMS |
| 21 | 8 | o interruptor de canal RF integrado de 16 canais, por exemplo. Quando o interruptor rotativo mudou para o canal 11 , a saída (8, 4, 2, 1) é: 1011: canal 11 |
| 22 | 4 | |
| 23 | 2 | |
| 24 | 1 |
