LoRa1262: Placa de demonstração

Descrição da função do módulo LoRa LoRa1262

A placa de demonstração do módulo LoRa LoRa1262 pode facilmente observar a comunicação SPI entre o MCU e o módulo sem fio com nosso programa de amostra, podendo ser usada como uma fonte de sinal padrão sem a necessidade de instrumentos de RF profissionais para depurar o programa de desenvolvimento do cliente. Isso pode reduzir significativamente o ciclo de desenvolvimento de produtos dos engenheiros de software. Parâmetros como banda de frequência, potência, largura de banda e velocidade do módulo sem fio podem ser definidos na placa de demonstração.

Recursos do botão

Botão [SET]

Pressione o botão para entrar no modo de configuração. Se o último parâmetro for definido, o botão sairá do modo de configuração.

Botão [PARA CIMA]

No modo de configuração, pressione o botão para modificar os parâmetros de configuração correspondentes.

Método de operação

Pressione o botão [set] para entrar no modo de configuração, pressione o botão [up] para alterar o modo de funcionamento intermitente (TX Normal, RX Normal, teste TX, teste RX, espera)

Pressione o botão [set] para alterar a frequência, pressione o botão [up] para alterar o valor e pressione o botão [Set] para alternar para o próximo digital. A faixa de frequência é: 400 MHz-510 MHz

Pressione o botão [set], o valor digital próximo a PWR começará a piscar, pressione o botão [up] para alterar o valor da potência de saída (de 0 a 7)

Pressione o botão [set], o digital próximo ao DR começará a piscar, pressione o botão [up] para alterar o valor da taxa de codificação (4/5,4/6,4/7,4/8)

Pressione o botão [set], o digital próximo ao FD começará a piscar, pressione o botão [up] para alterar o fator de espalhamento (6-12)

Pressione o botão [set], o digital próximo ao BW começará a piscar, pressione o botão [up] para alterar a largura de transmissão (62,5 kHz, 125 kHz, 250 kHz, 500 kHz)

Observação: a placa DEMO possui memória FLASH interna, todos os parâmetros de configuração serão salvos automaticamente e permanecerão inalterados mesmo após o desligamento.

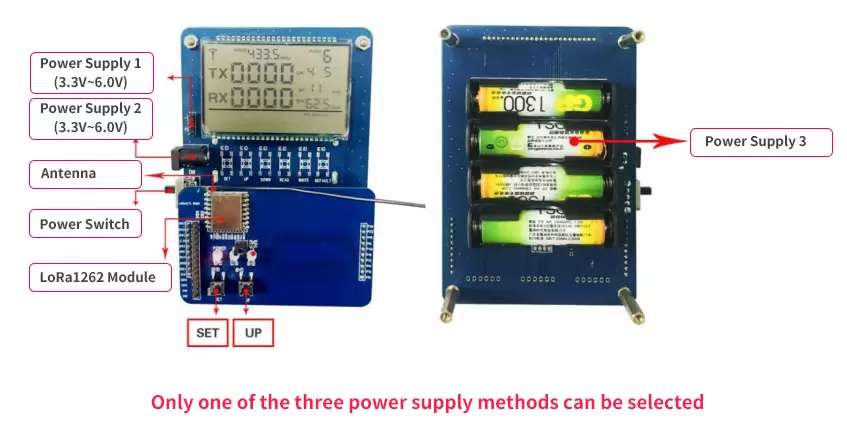

O segmento completo do LCD é o seguinte:

Os usuários podem definir a frequência, potência, velocidade do transceptor e outros parâmetros por meio das teclas
