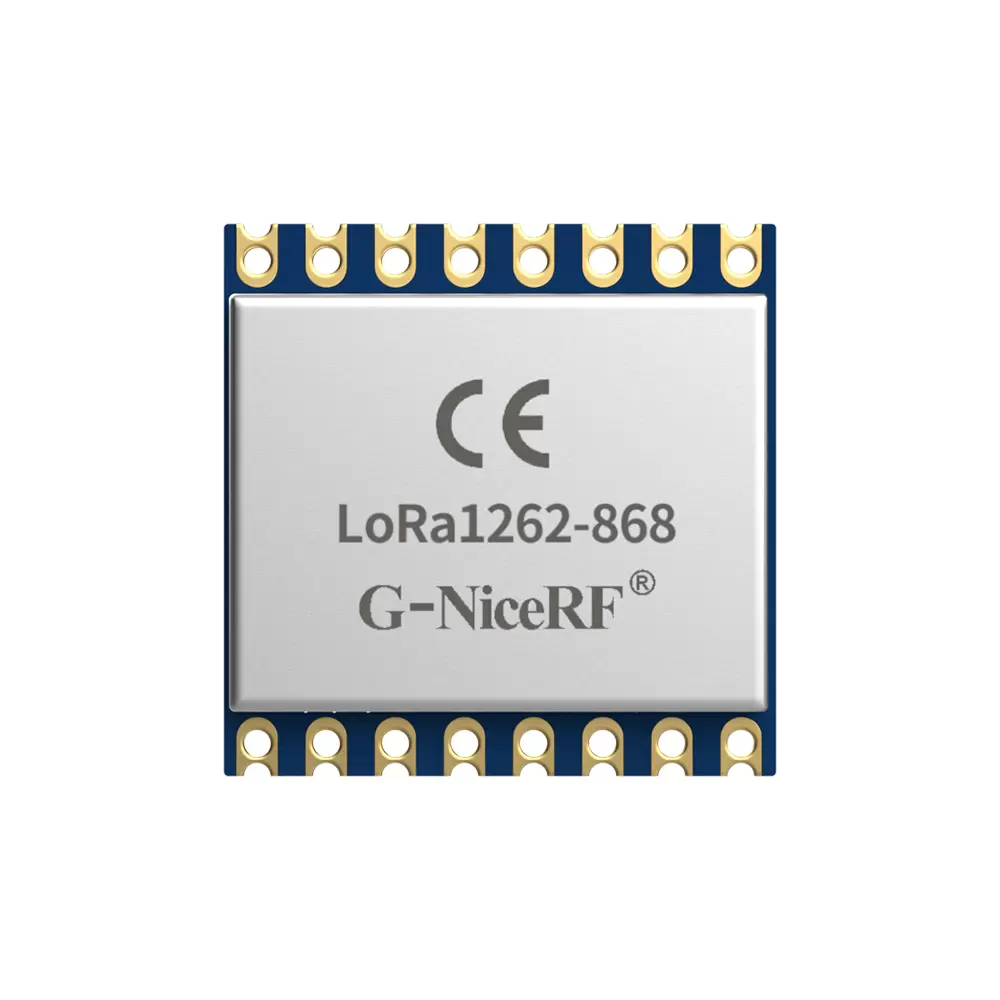

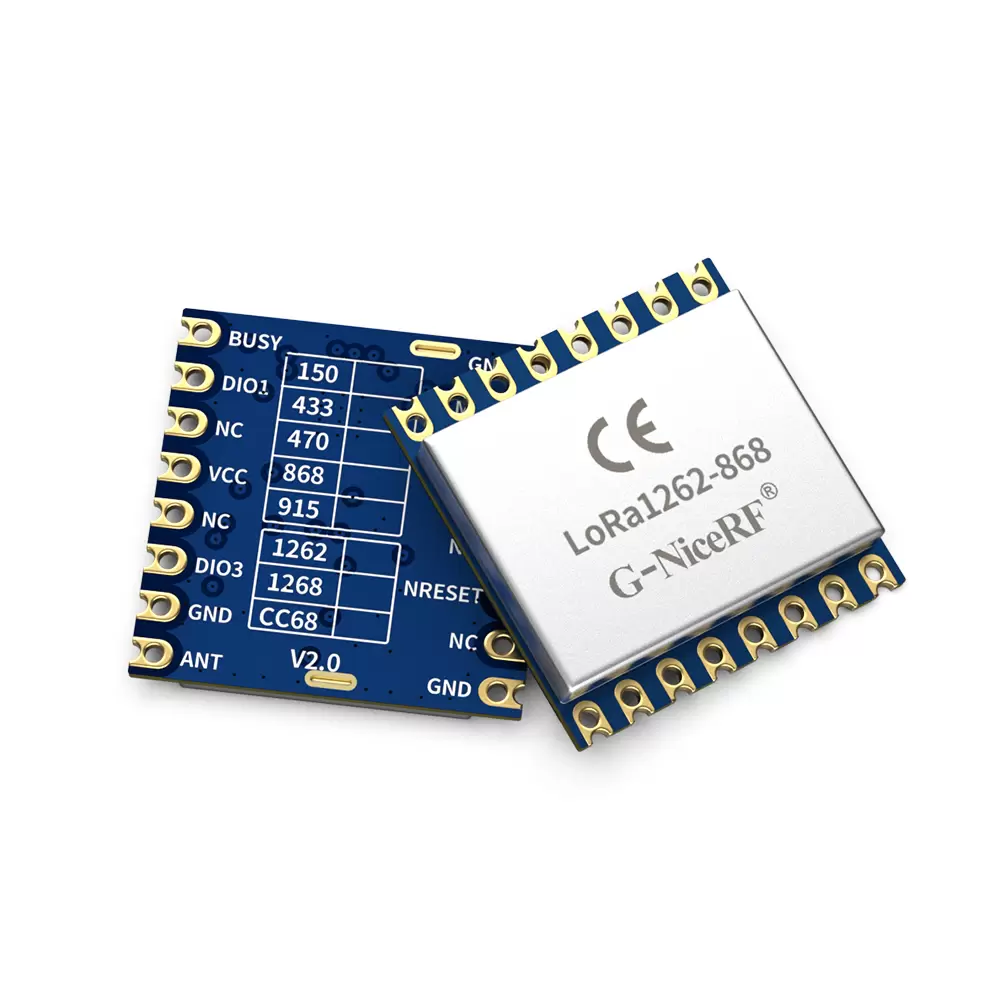

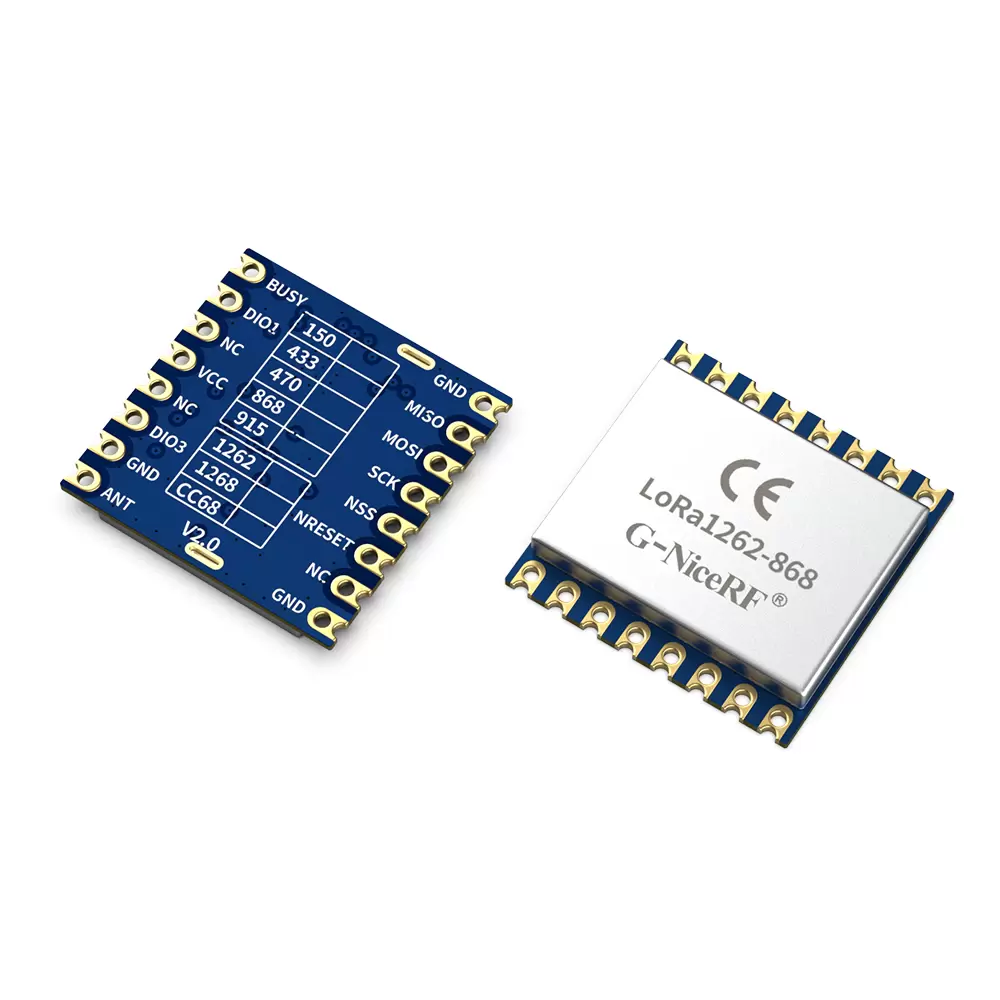

LoRa1262-868: Módulo LoRa SX1262 160mW CE-RED certificado 868MHz com proteção TCXO e ESD

O módulo LoRa1262 LoRa usa o dispositivo SX1262 da Semtech, que usa um oscilador de cristal TCXO de alta precisão, corrente de recepção e corrente de sono ultrabaixa e sensibilidade de -148dBm. O oscilador de cristal integrado de 64 KHz pode ativar o microcontrolador periodicamente sob baixo consumo de energia. A chave da antena do módulo é integrada e controlada pelo chip, o que economiza recursos do MCU externo. O tamanho compacto e a potência de saída de 22dBm (160mW) apresentam grandes vantagens em IoT e aplicações alimentadas por bateria.
LoRa1262-868 obteve a certificação CE-RED.

Contate-nos

DOWNLOAD

Parâmetro	Min.	Tipo.	Máx.	Unidade	Doença
Condição de Operação
Tensão de trabalho	1.8	3.3	3.7	V
Faixa de temperatura	-40	25	85	℃
Consumo Atual
Corrente RX		< 6,5		mA	@TCXO Crystal (padrão 2,8 V, 1,8 V opcional)
Corrente TX		<130		mA	@868 MHz
Corrente de sono		1,9		vocêA	Modo OFF (modo SLEEP com partida a frio) Todos os blocos desligados
		2.3		vocêA	Modo SLEEP (modo SLEEP com partida a quente) Configuração mantida
		2.9		vocêA	Modo SLEEP (modo SLEEP com partida a quente) Configuração mantida + RC64k
		0,56		mA	Modo STDBY_RC, RC13M, XOSC DESLIGADO
		2,35		mA	Modo STDBY_XOSC, XOSC LIGADO
Parâmetro RF
Faixa de frequência	848	868	888	MHz	@868 MHz
Potência de saída	-15	22		dBm
Recebendo sensibilidade		-133		dBm	@LoRa BW=125KHz_SF = 10_CR=4/5

Características do Módulo LoRa SX1262 LoRa1262

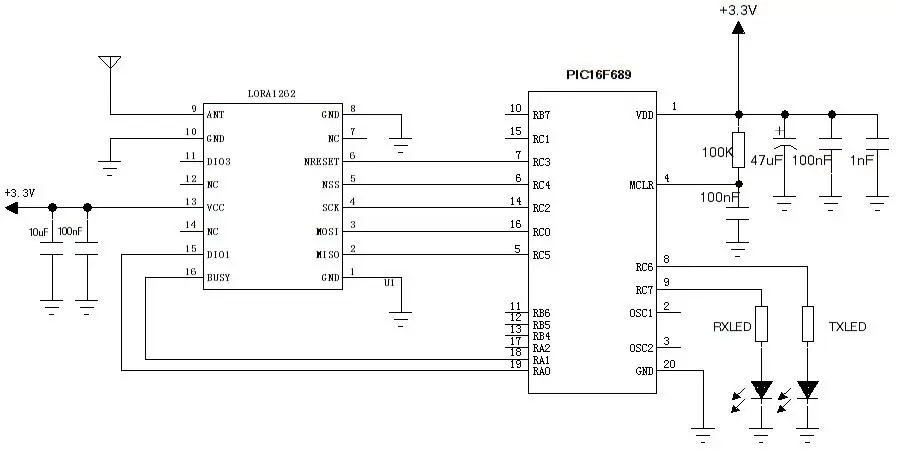

Circuito de aplicação típico do módulo SX1262 LoRa LoRa1262

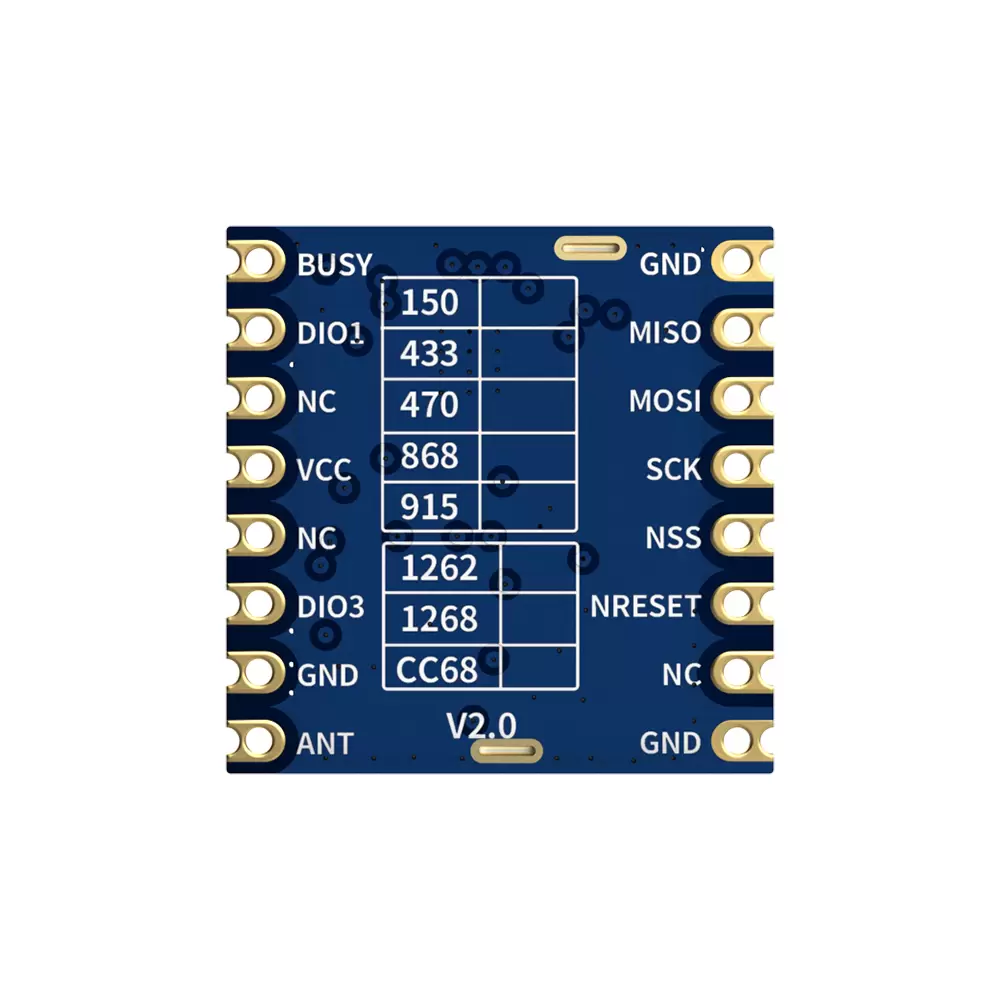

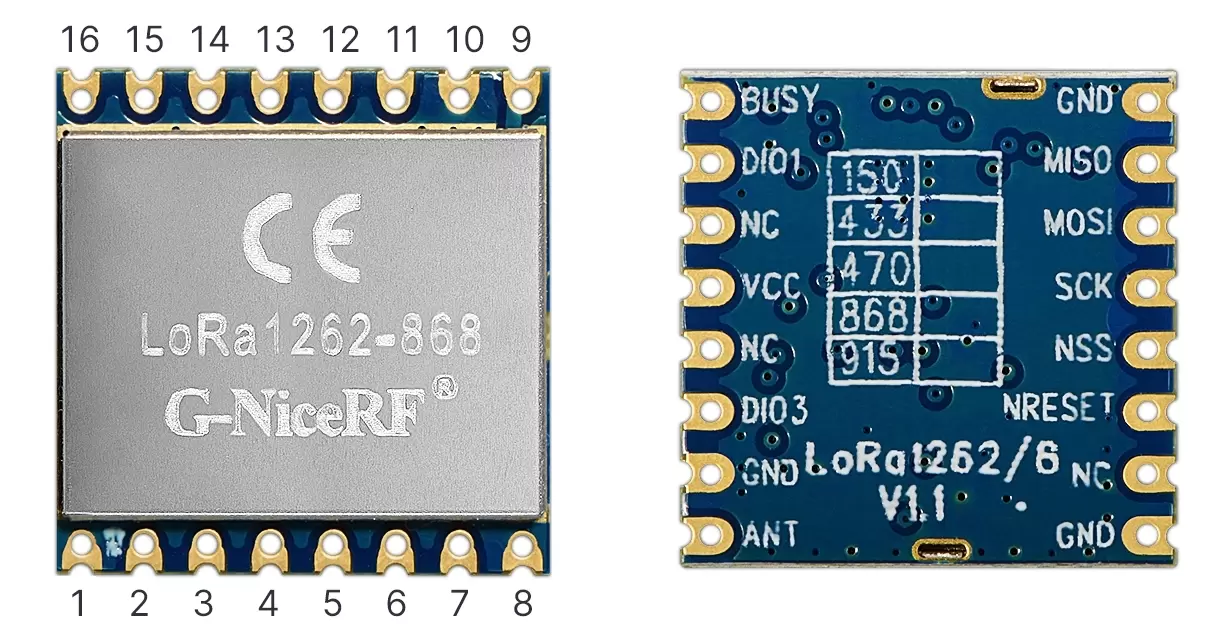

Pinos do Módulo LoRa SX1262 LoRa1262

Pino NÃO.	Nome do alfinete	Descrição
1	GND	aterramento de energia
2	Miso	Saída SPI para dados SPI
3	MOSI	Entrada SPI para dados SPI
4	SCK	Relógio serial para interface SPI
5	NSS	Habilitar SPI
6	NRESET	Redefinir entrada
7,12,14	NC	Vazio
8	GND	aterramento de energia
9	FORMIGA	Conecte com antena coaxial de 50 ohms
10	GND	aterramento de energia
11	DIO3	E/S digitais
13	CCV	Fonte de alimentação conectada (padrão 3,3 V)
15	DIO1	E/S digitais
16	OCUPADO	Usado para indicação de status; consulte a folha de dados para obter detalhes.

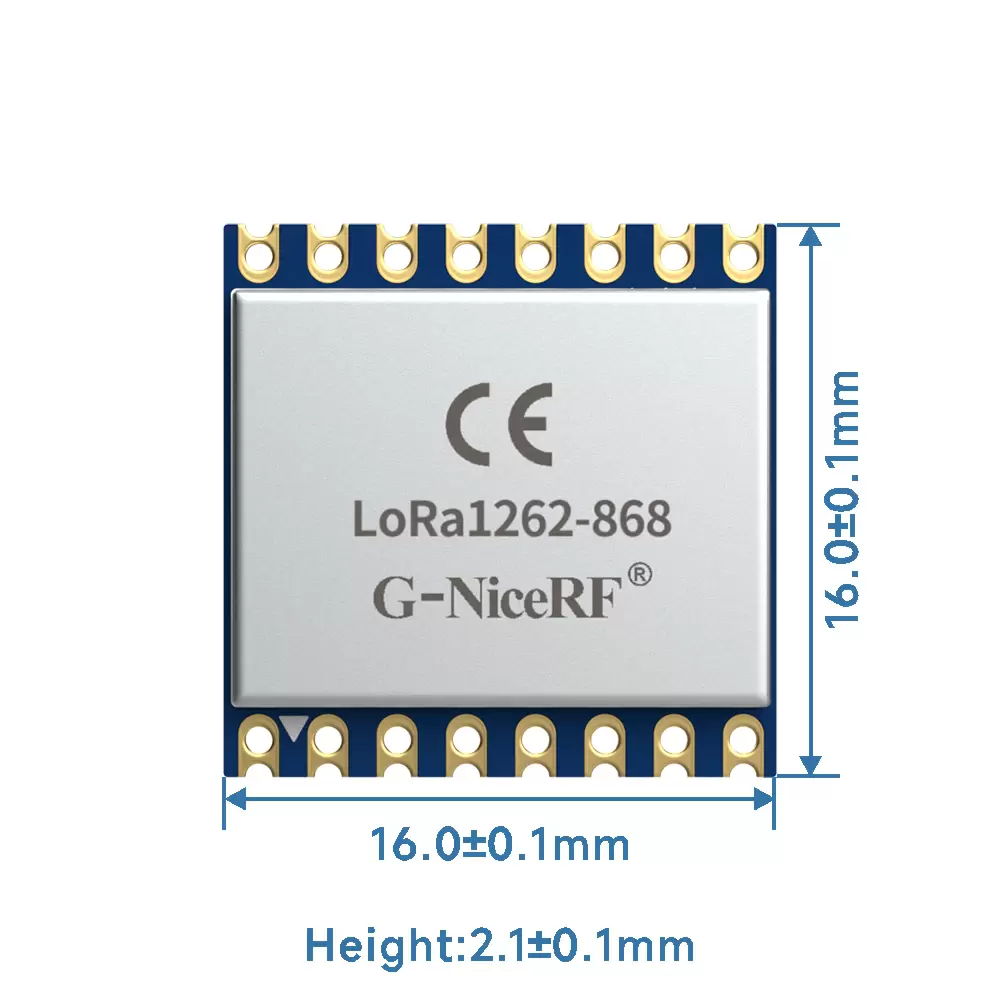

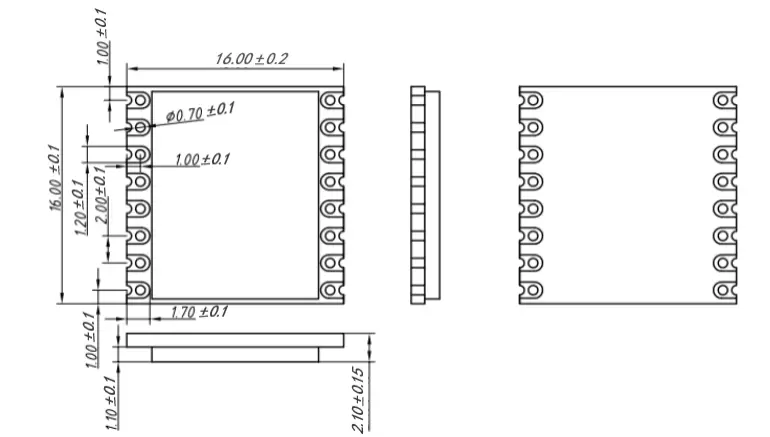

Dimensões mecânicas do Módulo LoRa SX1262 LoRa1262
