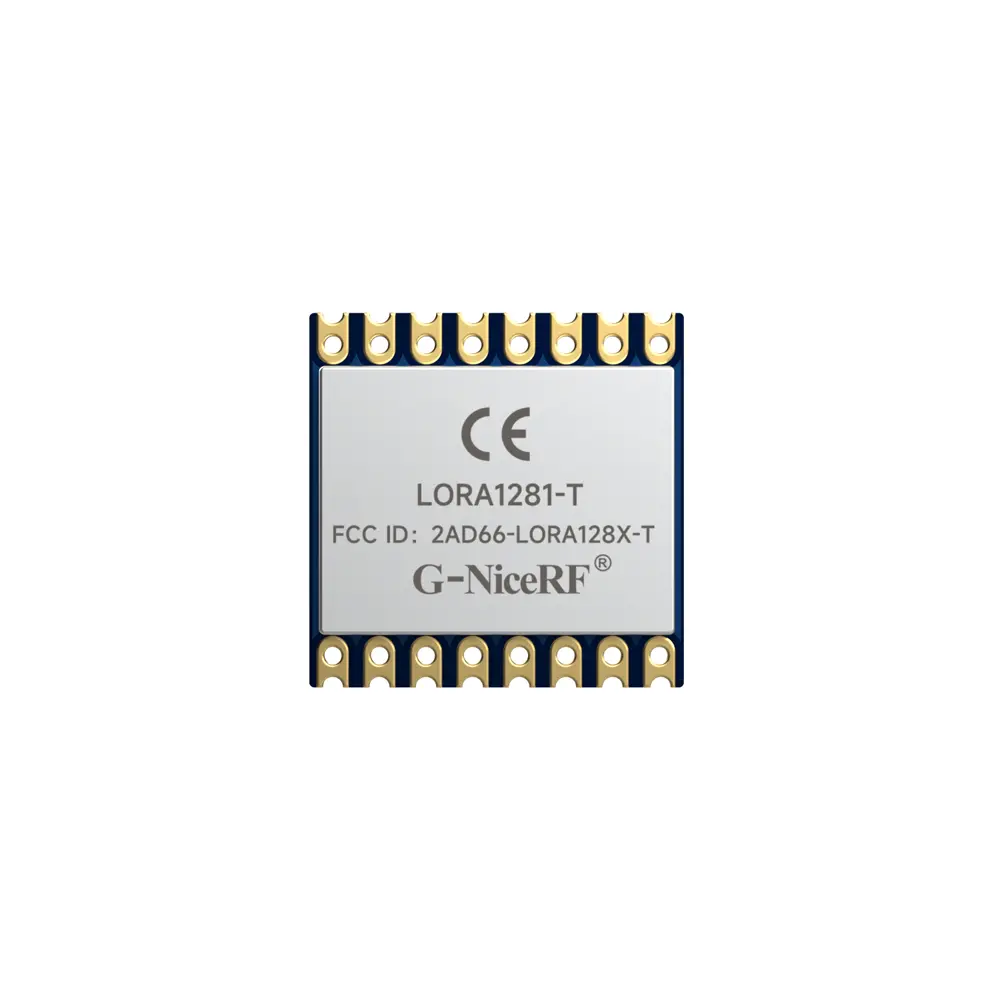

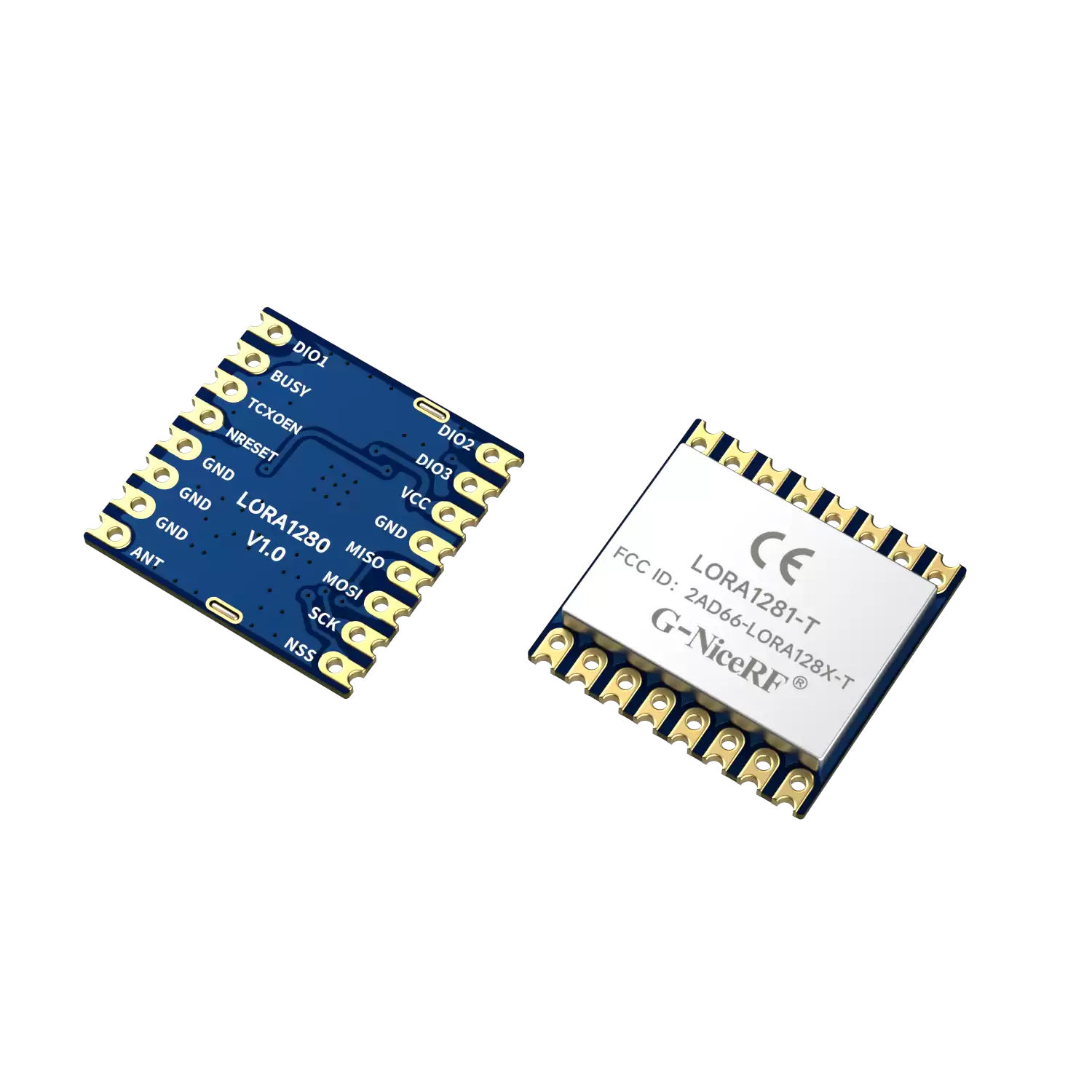

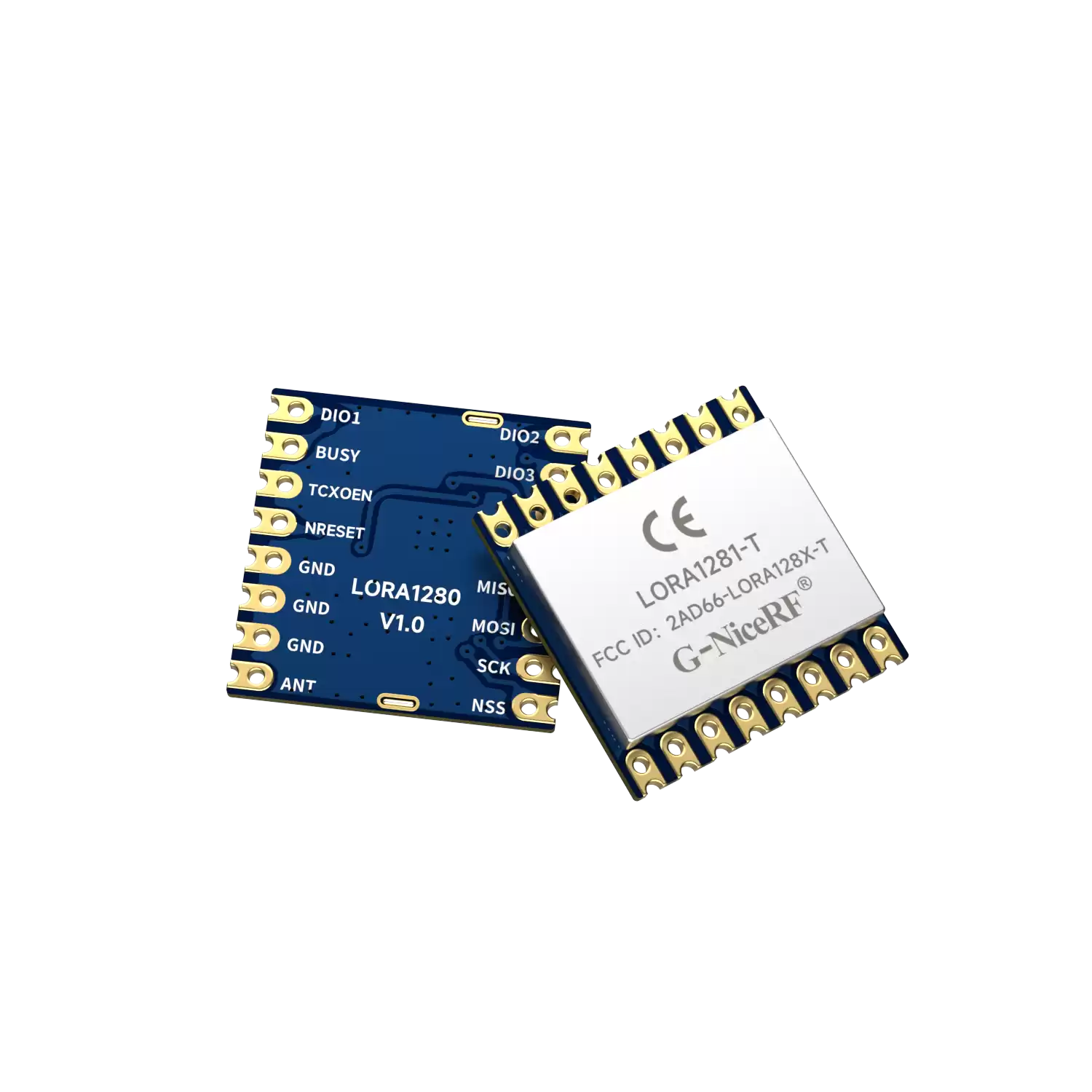

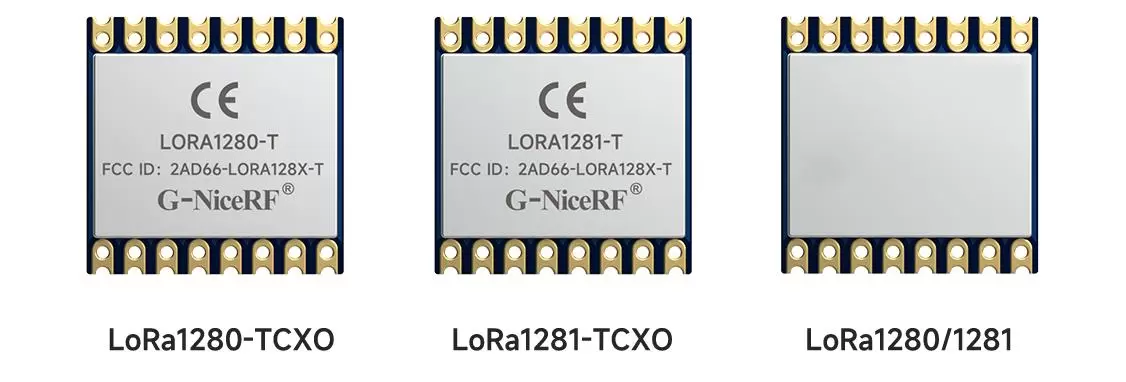

O módulo transmissor e receptor de 2,4 GHz foi projetado com base no chip de radiofrequência SX1280/SX1281 original da Semtech nos Estados Unidos. Ele utiliza o modo de modulação LoRa, que melhora a curta distância de comunicação dos módulos comuns de 2,4 GHz. O alto desempenho de penetração da banda de frequência de 2,4 GHz, combinado com a modulação LoRa, permite que o módulo tenha alta sensibilidade de recepção e capacidade antiparasitária ambiental. Toda a série de módulos é amplamente utilizada em aplicações que exigem transmissão de longa distância em 2,4 GHz. Toda a série de módulos utiliza um oscilador de cristal de nível industrial de 10 ppm, e o módulo LoRa1280/LoRa1281-TCXO também é especialmente equipado com um oscilador de cristal TCXO de 0,5 ppm de nível industrial de alta precisão, com compensação de temperatura, que garante uma saída de frequência estável em ambientes severos, como altas e baixas temperaturas. Ele também possui a função "tempo de voo", que pode realizar aplicações de alcance de RF.
O LoRa1281-TCXO usa estritamente um processo sem chumbo para produção e testes, e atende aos padrões RoHS e Reach.
LoRa1281-TCXO obteve certificação CE e FCC.

Contate-nos

DOWNLOAD

★ Os seguintes parâmetros são obtidos conectando o instrumento a um eixo de cobre de 50 ohms. @VCC=3,3V.

Os módulos sem fio LoRa1280/Lora1281-TXCO obtiveram a certificação CE e FCC.

Parâmetro	Mín.	Tipo.	Máx.	Unidade	Doença
Condição de operação
Tensão de trabalho	1.8	3.3	3.7	V
Faixa de temperatura	-40		85	°C
Consumo atual
Corrente RX		< 12		mA	@Lora1280-TCXO
Corrente TX		28	32	mA	@Vcc=3,3V,12,5dBm @Lora1280-TCXO
Corrente do sono		< 1		uA
Parâmetro RF
Faixa de frequência	2400		2500	MHz
Taxa de dados	0,476		202	Kbps	@LoRa
	260		1300	Kbps	@FLRC
	125		2000	Kbps	@FSK
Potência de saída	-18		12,5	dBm	@VCC=3,3V
Sensibilidade de recepção		-132		dBm	LoRa@0,476 Kbps

certificação	FCC ID&CE-RED
Interface	SPI
Lasca	SX1280/1281
Freqüência	2,4 GHz
Modulação	LoRa

Características do transmissor e receptor de 2,4 GHz LoRa1281-TCXO

Faixa de frequência operacional: 2400-2500 MHz
Certificação dupla pela CE e FCC
Faixa de temperatura de operação: -40~+85°C
Taxa de transferência de dados: @LoRa=0,476-202 Kbps
Potência máxima de saída: 12,5 dBm
Modo de comunicação de pacotes (recebendo FiFo 256 bytes)
Oscilador de cristal de alta precisão (0,5 ppm TCXO/10 ppm)
Faixa de tensão de operação: 1,8-3,7 V
Sensibilidade de até -132dBm@LoRa
Modulação LoRa FLRC FSK

Aplicações do transmissor e receptor de 2,4 GHz LoRa1281-TCXO

Controle remoto sem fio
Casa inteligente
Leitor de tags
Controle de brinquedos
Monitoramento da pressão dos pneus
Monitoramento de saúde

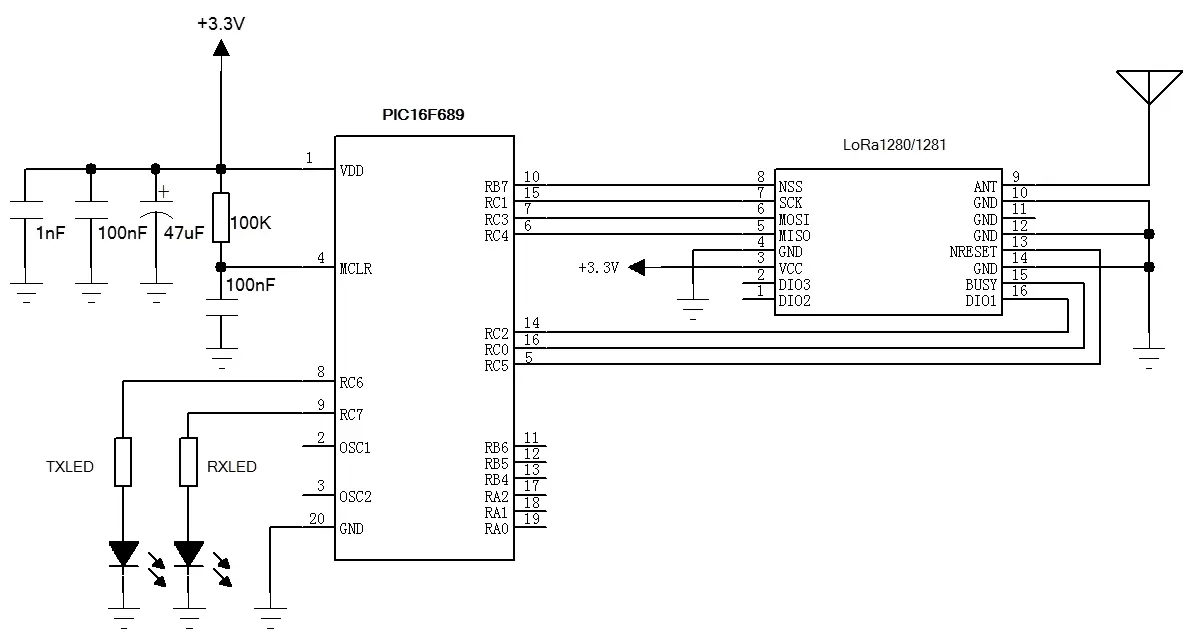

Circuito de aplicação do módulo lora 2.4G lora1281-T

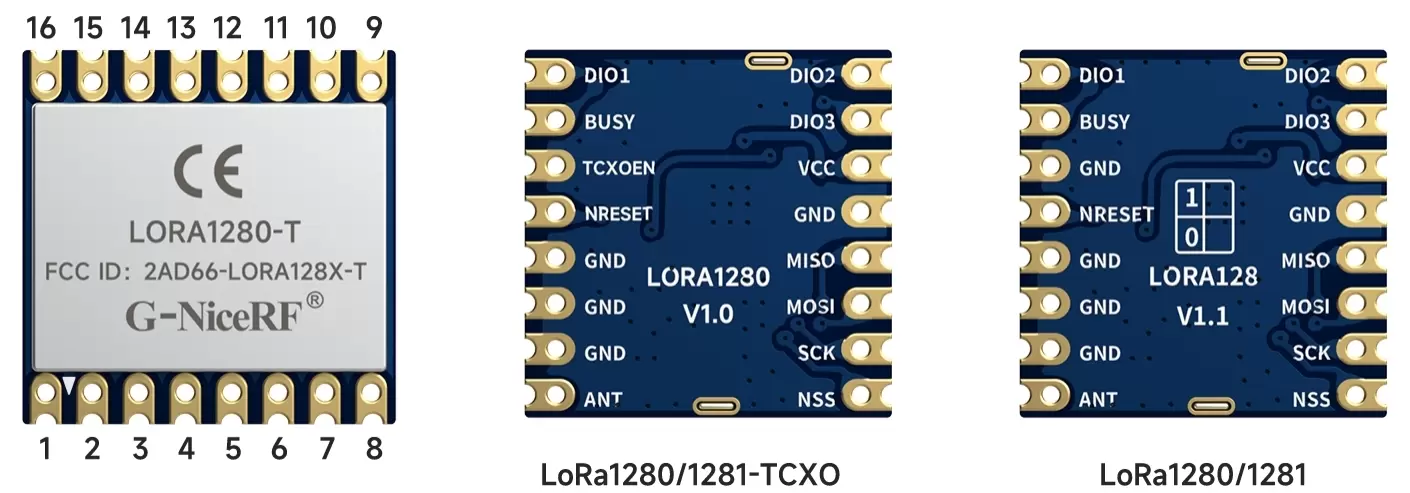

Definição do pino lora1281-T do módulo lora 2.4G

PIN NÃO	Nome do PIN	Descrição
1	DIO2	Conectado diretamente ao pino do chip, E/S de uso geral configurável (consulte a especificação do chip SX1280/1281 para obter detalhes)
2	DIO3	Conectado diretamente ao pino do chip, E/S de uso geral configurável (consulte a especificação do chip SX1280/1281 para obter detalhes)
3	VCC	Conectado ao pólo positivo da fonte de alimentação (1,8-3,7 V)
4	Terra	Conectado ao pólo negativo
5	MISSÔ	Pino de saída de dados SPI
6	MOSI	Pino de entrada de dados SPI
7	SCK	Pino de entrada do relógio SPI
8	NSS	Pino de seleção do chip do módulo
9	FORMIGA	Conecte com antena coaxial de 50 ohms
10,11,12	Terra	Conectado ao pólo negativo
13	NRESET	Pino de gatilho de reinicialização do chip, ativo baixo
Nota: Para os módulos Lora1280 e Lora1281, o PIN 14 é GND
14	Terra	Conectado ao pólo negativo
Nota: Para o módulo Lora1280-TCXO, o PIN 14 é TCXOEN
14	TCXOEN	Ligue o TCXO: 1. Coloque o pino TCXOEN em nível alto antes de reinicializar o SX1280; 2. Atrase pelo menos 3 ms para aguardar a inicialização do TCXO; 3. Durante o uso do módulo 1280, o TCXOEN deve permanecer em nível alto; Desligue o TCXO (se o módulo precisar entrar no modo de espera): 1. Chame a função SetSleep() para fazer o módulo entrar no modo de espera; 2. Atrase pelo menos 1 ms para aguardar o módulo de espera; 3. Coloque o pino TCXOEN em nível baixo para desligar o TCXO;
15	OCUPADO	Pino indicador de status (consulte a especificação SX1280/1281 para obter detalhes)
16	DIO1	Conectado diretamente ao pino do chip, IO de uso geral configurável (consulte a especificação do chip SX1280/1281 para obter detalhes)）

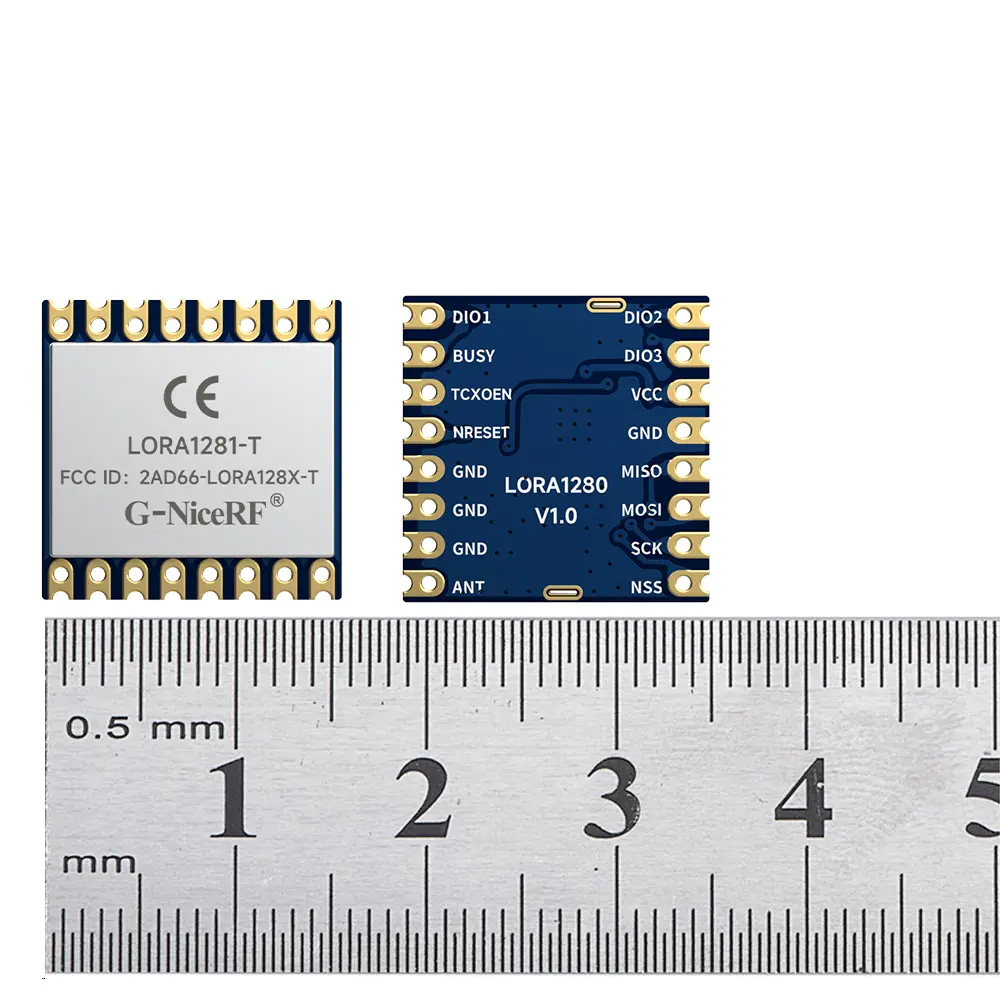

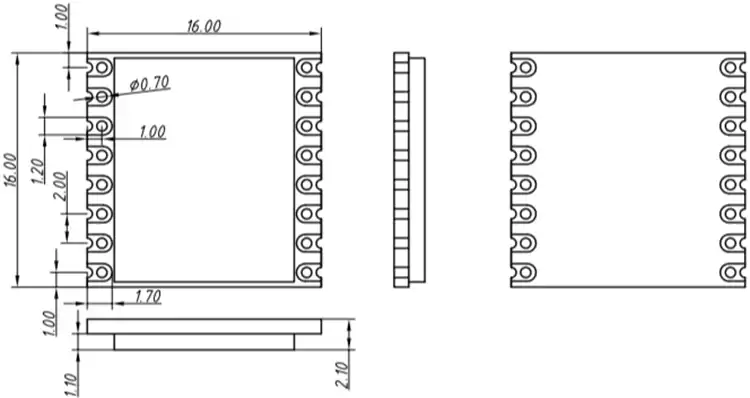

Dimensões mecânicas do módulo transmissor e receptor de 2,4 GHz LoRa1280-TCXO
