LoRa1276F30: Módulo LoRa de alta potência de 868/915 MHz 500 mW
Certificação: Outras
Modulação: LoRa
Lasca: SX1276
Interface: SPI
Potência de saída: 500mW
Frequência: 868MHz,915MHz
Tamanho (mm):38*20
LoRa1278F30 / LoRa1276F30: Placa de demonstração
Os usuários podem usar a placa de demonstração para definir os parâmetros do módulo LoRa, como modo de trabalho/frequência/potência do transmissor/taxa de transmissão de dados por meio dos botões e medir a distância da comunicação sem fio.
DOWNLOAD
Modo de funcionamento do módulo LoRa LoRa1278F30 e LoRa1276F30
1) Modo Mestre: Envia 1 pacote por segundo e aguarda o reconhecimento.
2) Modo escravo: Permaneça no modo Rx para aguardar os dados do mestre, que serão enviados de volta.
3) O sinal reconhecido após receber os dados do mestre.
4) Modo de teste Tx: o módulo LoRa transmite sinal continuamente.
5) Modo de teste Rx: o módulo LoRa está sempre no modo Rx.
6) Modo de espera: o módulo LoRa está sempre em estado de espera.
Operação de botão do módulo LoRa LoRa1278F30 e LoRa1276F30
1) Botão [SET]
Pressione o botão [SET] para entrar no modo de configuração, caso ainda não esteja. No modo de configuração, pressione o botão [SET] para alternar entre os parâmetros definidos: modo de operação/frequência/potência de saída/taxa de dados/fator de espalhamento/largura de banda. O ÍCONE LCD correspondente piscará para indicar isso.
2) Botão [PARA CIMA]
No modo de configuração, pressione o botão [PARA CIMA] para aumentar o valor do ícone do flash.
Observação: a placa DEMO possui memória FLASH interna, todos os parâmetros de configuração se comportarão automaticamente e permanecerão inalterados mesmo após o desligamento.

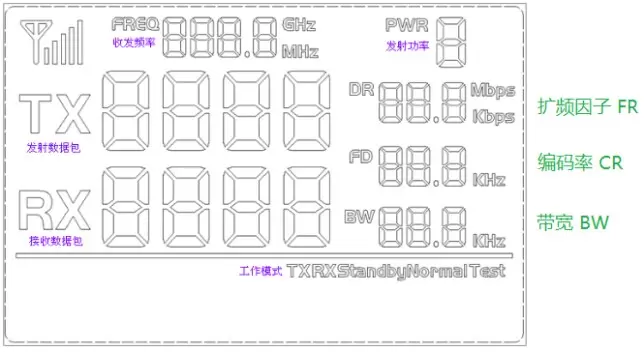

O segmento completo do LCD é o seguinte do módulo LoRa LoRa1278F30 e LoRa1276F30:
Os usuários podem definir a frequência, potência, velocidade do transceptor e outros parâmetros por meio das teclas
