SV611, SV651: Placa DEMO

Modo de funcionamento do módulo RF Uart SV611, SV651

1) Modo de transmissão normal:

Enviar pacotes regularmente (no modo de configuração, temporariamente nenhum pacote enviado).

2) Modo de recepção normal:

Ligado, módulo no estado de recepção, recebendo pacotes de dados e encaminhando os pacotes de dados corretos.

3) Modo de transmissão frequente:

Módulo em estado de transmissão frequente.

4) Modo de recepção frequente:

Módulo em estado de recepção frequente (sem dados de encaminhamento).

5) Modo de espera:

Módulo em estado de espera.

Funções dos botões do módulo RF Uart SV611, SV651

1) Botão SET

No modo de configuração, pressione-o e saia do modo de configuração após finalizar o parâmetro final.

2) Teclas PARA CIMA / PARA BAIXO

No modo de configuração, pressione-o e modifique os parâmetros correspondentes.

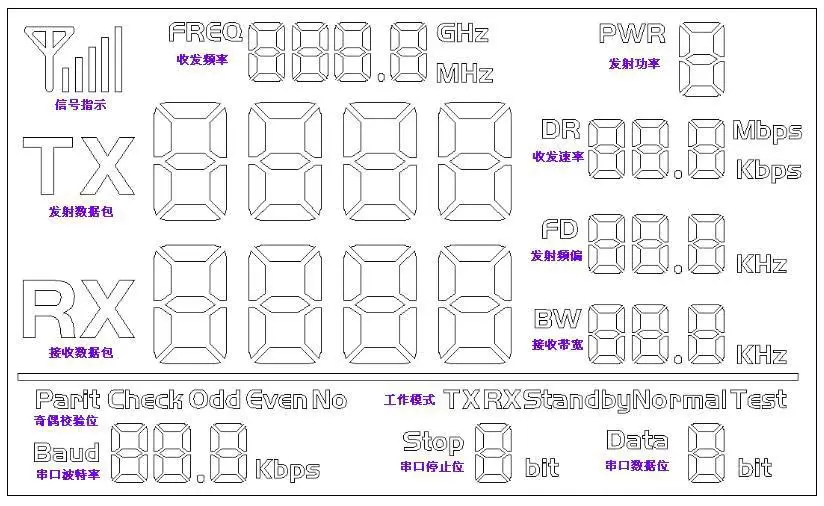

Visor LCD do módulo RF Uart SV611, SV651
