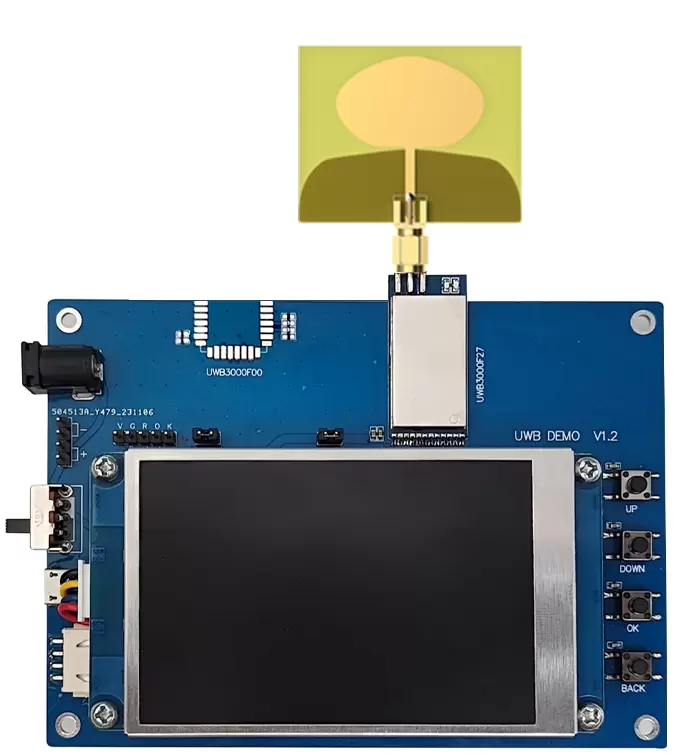

UWB3000Fxx: Módulo de função de alcance - Placa de demonstração da função de medição

Introdução à interface da tela de exibição e instruções de operação

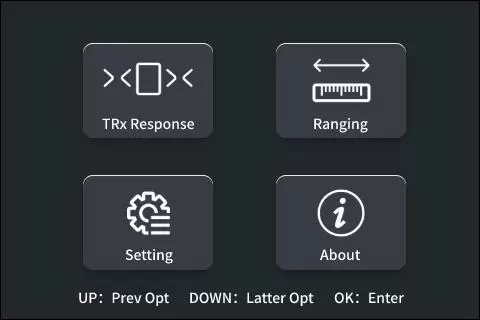

• Interface principal

Após ligar a placa de demonstração, a tela exibirá a interface principal. Os usuários podem pressionar as teclas PARA CIMA/PARA BAIXO para selecionar diferentes opções, e o alvo selecionado será destacado. Pressionar a tecla OK acessará a página de funções correspondente.

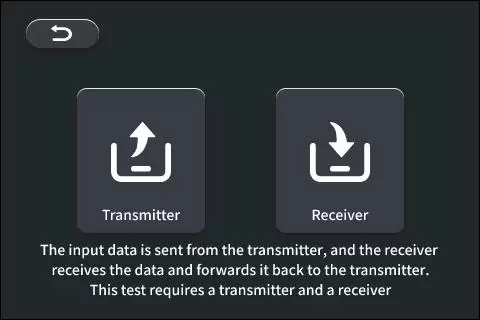

• Teste de função de transmissão e recepção de dados (resposta TRx)

Esta função requer um transmissor e um receptor para iniciar o teste. Pressione a tecla PARA CIMA/PARA BAIXO para selecionar a função correspondente e, em seguida, pressione o

Pressione a tecla OK para acessar a próxima página.

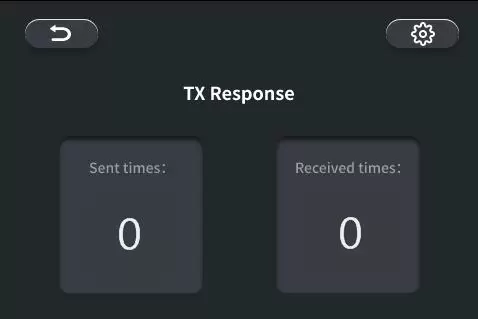

Por exemplo, como transmissor, pressionar o botão OK para entrar nesta página iniciará o teste de transmissão e recepção de dados. 'Vezes enviadas/Vezes recebidas' indica o número cumulativo de vezes que os dados foram transmitidos/recebidos com sucesso, e esse valor será exibido na caixa correspondente.

Pressionar a tecla VOLTAR encerrará o teste e retornará à interface principal.

Ao pressionar a tecla OK, você entrará na página de configuração de parâmetros.

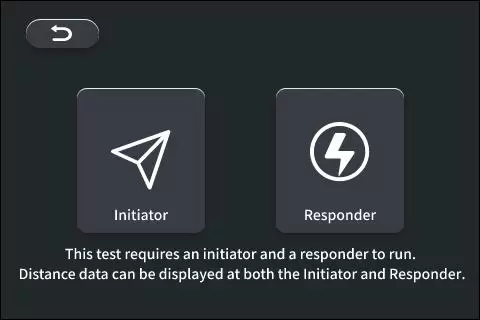

• Teste de Medição de Distância (Alcance)

Este teste requer um iniciador e um respondedor para começar. Pressione a tecla PARA CIMA/PARA BAIXO para selecionar a função correspondente e, em seguida, pressione a tecla OK para acessar a próxima página.

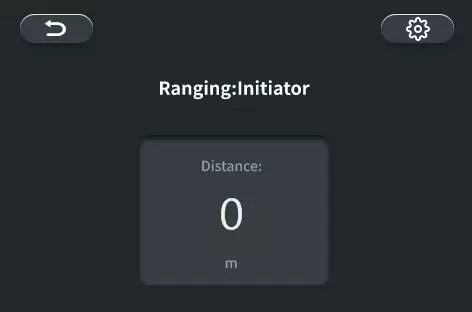

Por exemplo, como iniciador, a caixa 'Distância' exibirá a distância atual até o respondedor. Se o valor da distância não for atualizado em 3 segundos, isso indica uma falha na recepção de dados e o processo de medição de distância não poderá ser concluído. Nesse caso, três pontos de interrogação '???' serão exibidos na caixa 'Distância'.

Nota:  Como o iniciador e o respondedor iniciam o rastreamento bidirecional (TWR) de forma independente e calculam a distância por conta própria, e como o processo de rastreamento pode ser afetado por certos fatores (atraso da antena, ambiente, clima, etc.), que podem impactar o tempo de transmissão do sinal sem fio no meio, os valores de distância exibidos pelo iniciador e pelo respondedor não serão exatamente os mesmos. Portanto, pode haver algumas discrepâncias nas distâncias medidas.

• Pressione a tecla OK para entrar na página de configuração do módulo.
• Pressione a tecla VOLTAR para sair do teste e retornar à interface principal.

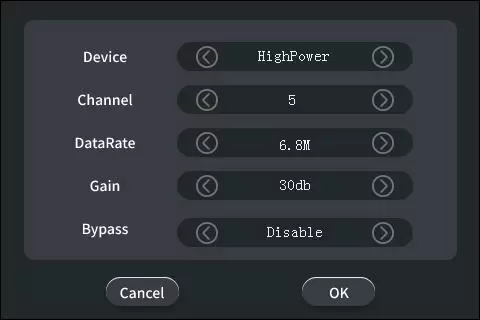

• Configuração do módulo (Definição)

• Dispositivo: Seleção de módulo (Alta potência: UWB3000F27, Baixa potência: UWB3000F00)
• Canal: Seleção do canal de comunicação (5, 9)
• DataRate: seleção de taxa de dados aéreos (6,8M, 850K)
• Ganho: Seleção do nível de ganho de potência do módulo (0~30db)

• Ignorar: Pode ser ignorado

Pressione as teclas PARA CIMA/PARA BAIXO para alternar entre as diferentes opções; o conteúdo da opção correspondente será destacado. Nesse momento, pressionar a tecla OK permite modificar os parâmetros da opção destacada. Quando a tecla OK estiver destacada no diagrama, pressioná-la aplicará os parâmetros atuais e sairá da página de configuração. Pressionar a tecla VOLTAR sairá diretamente da página de configuração, e os parâmetros modificados não serão salvos nem aplicados.
