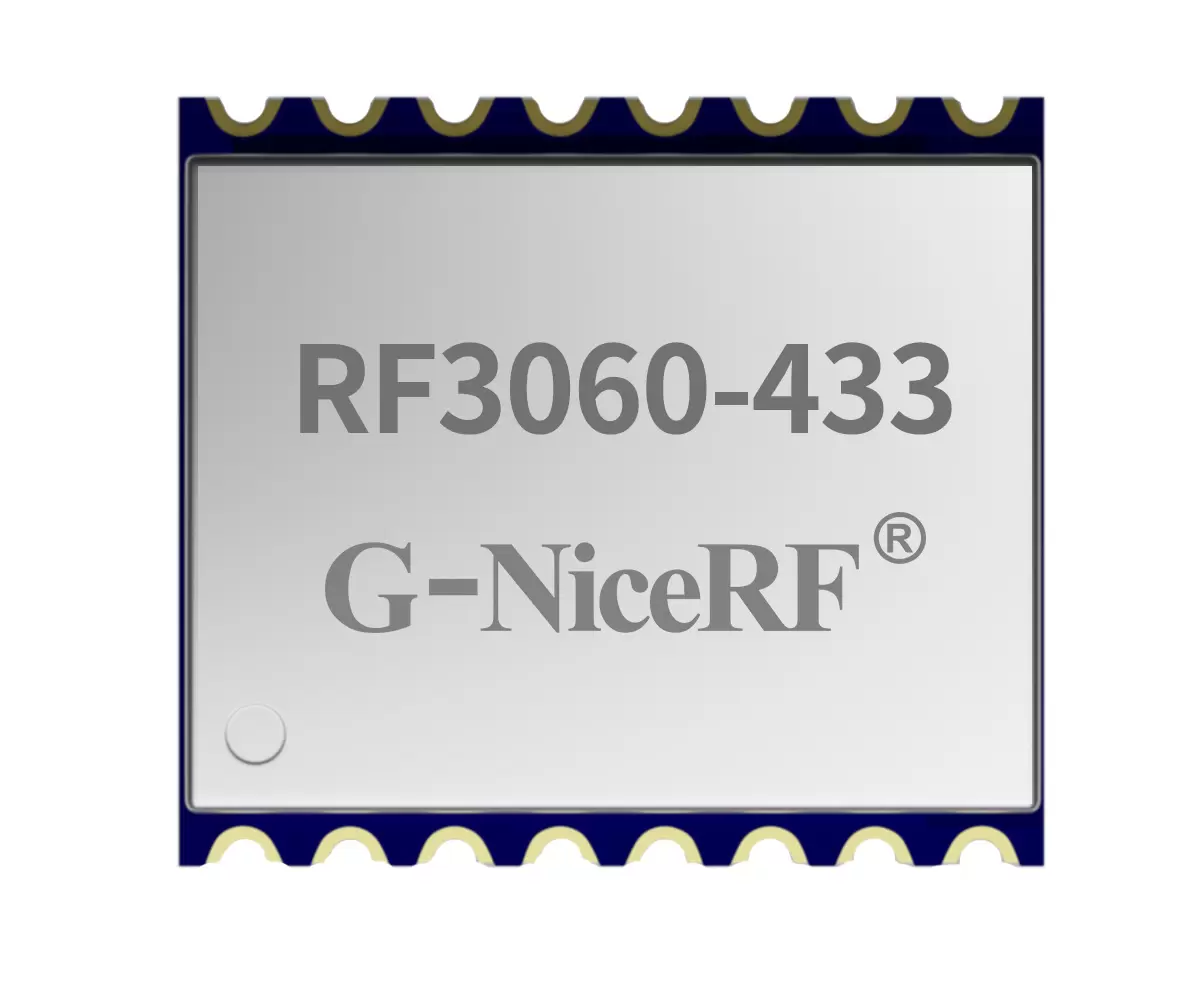

Modulação: DSSS
Interface: SPI
Potência de saída: 100mW
Frequência: 433MHz,470MHz,868MHz,915MHz

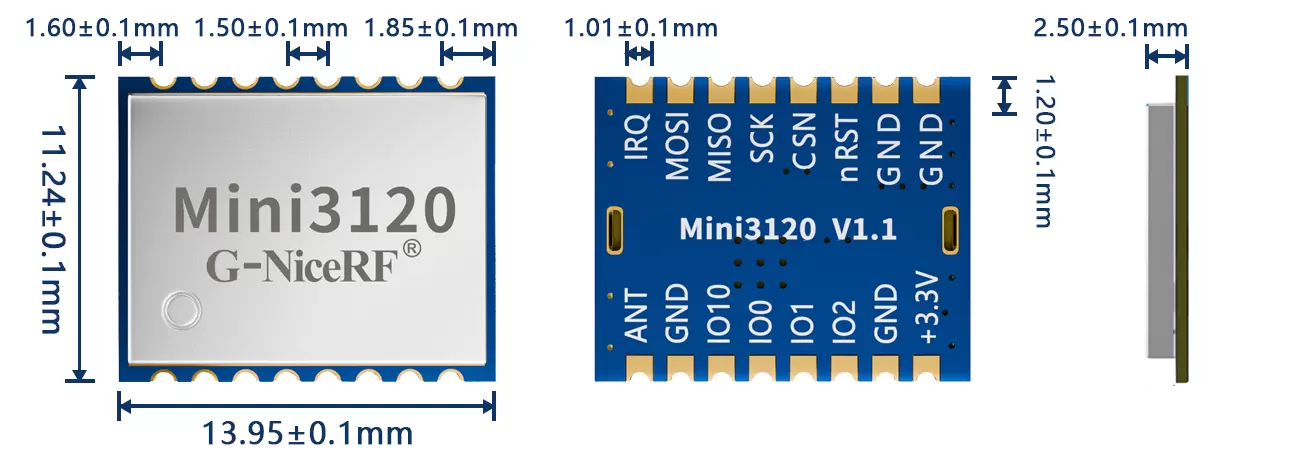

Tamanho (mm):16,19*14,48

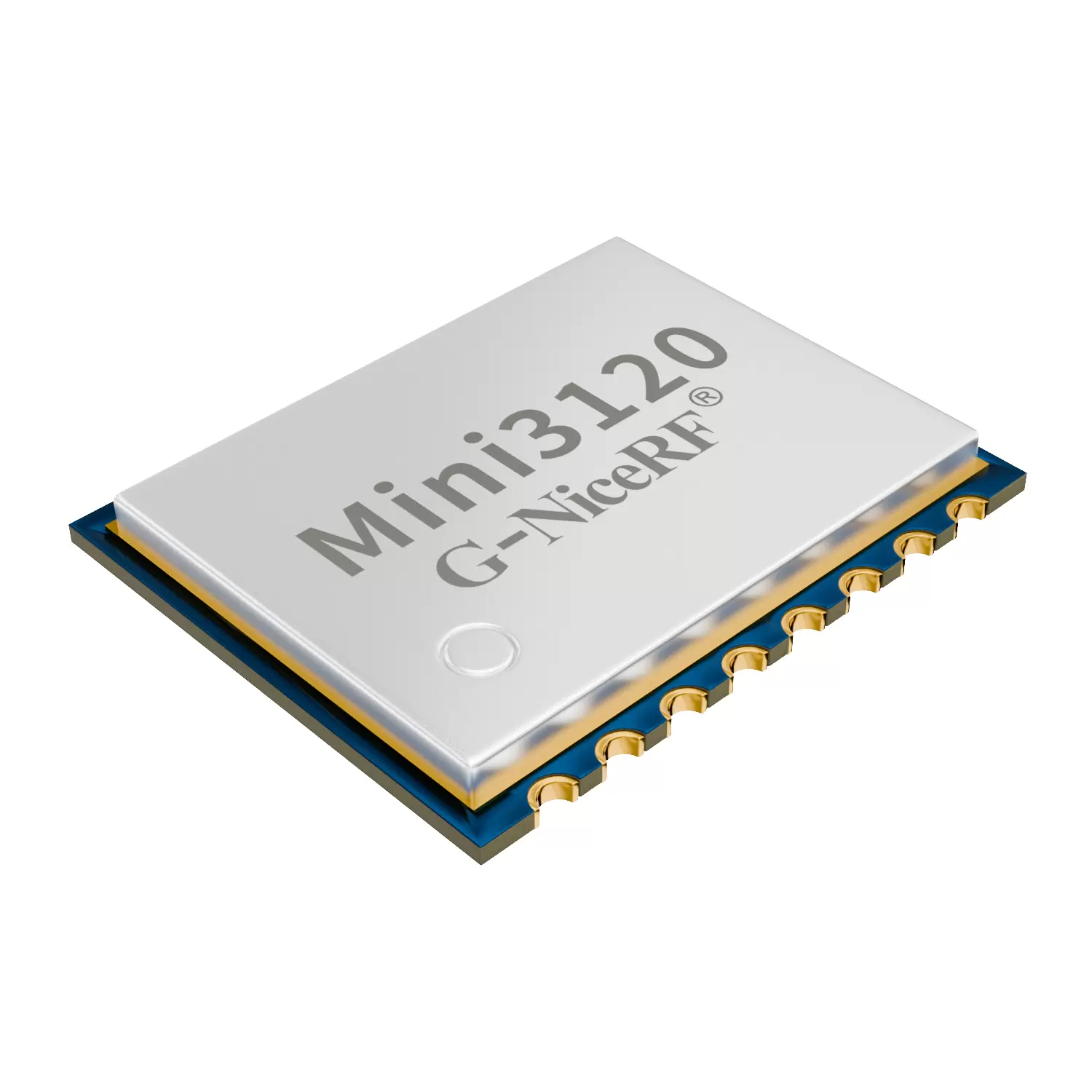

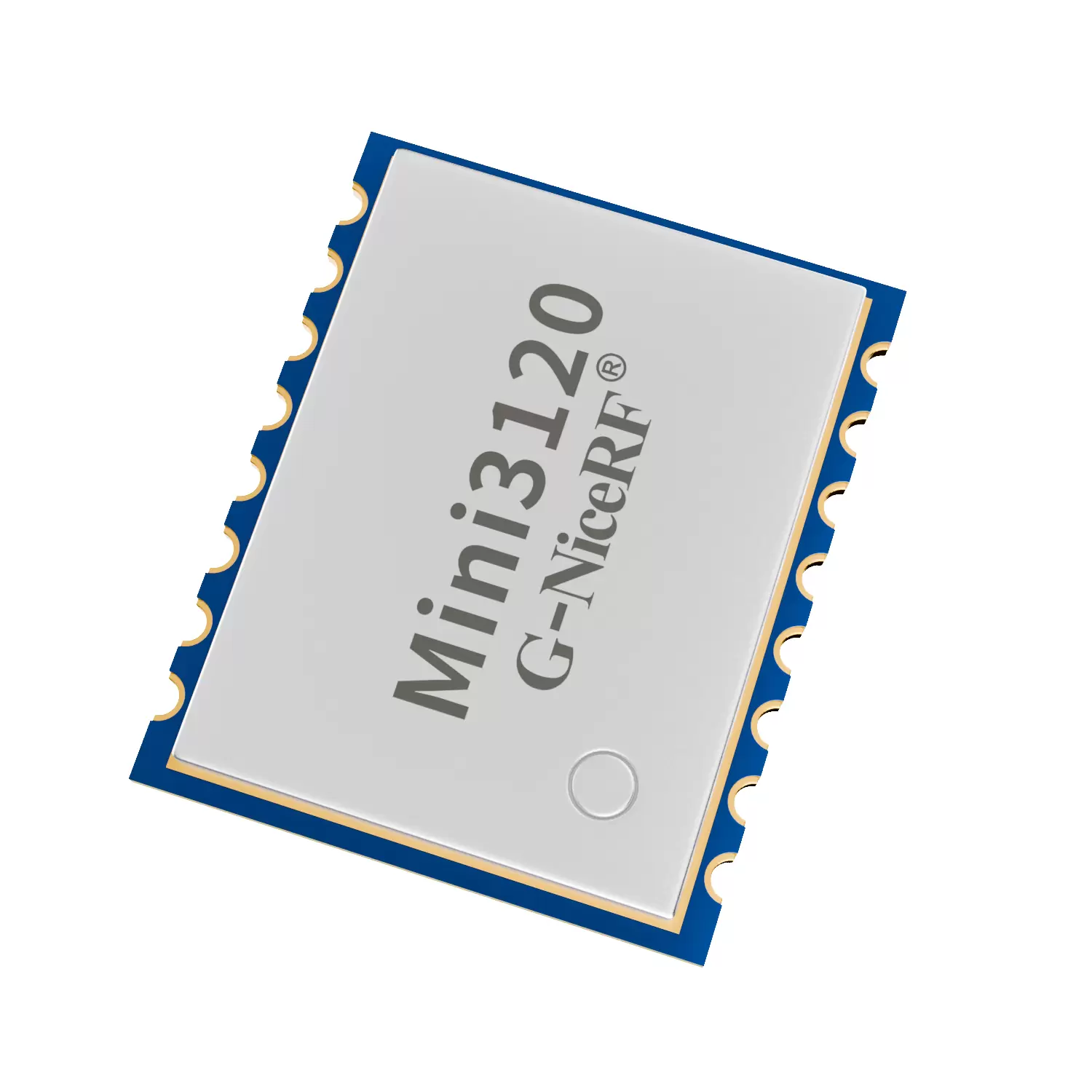

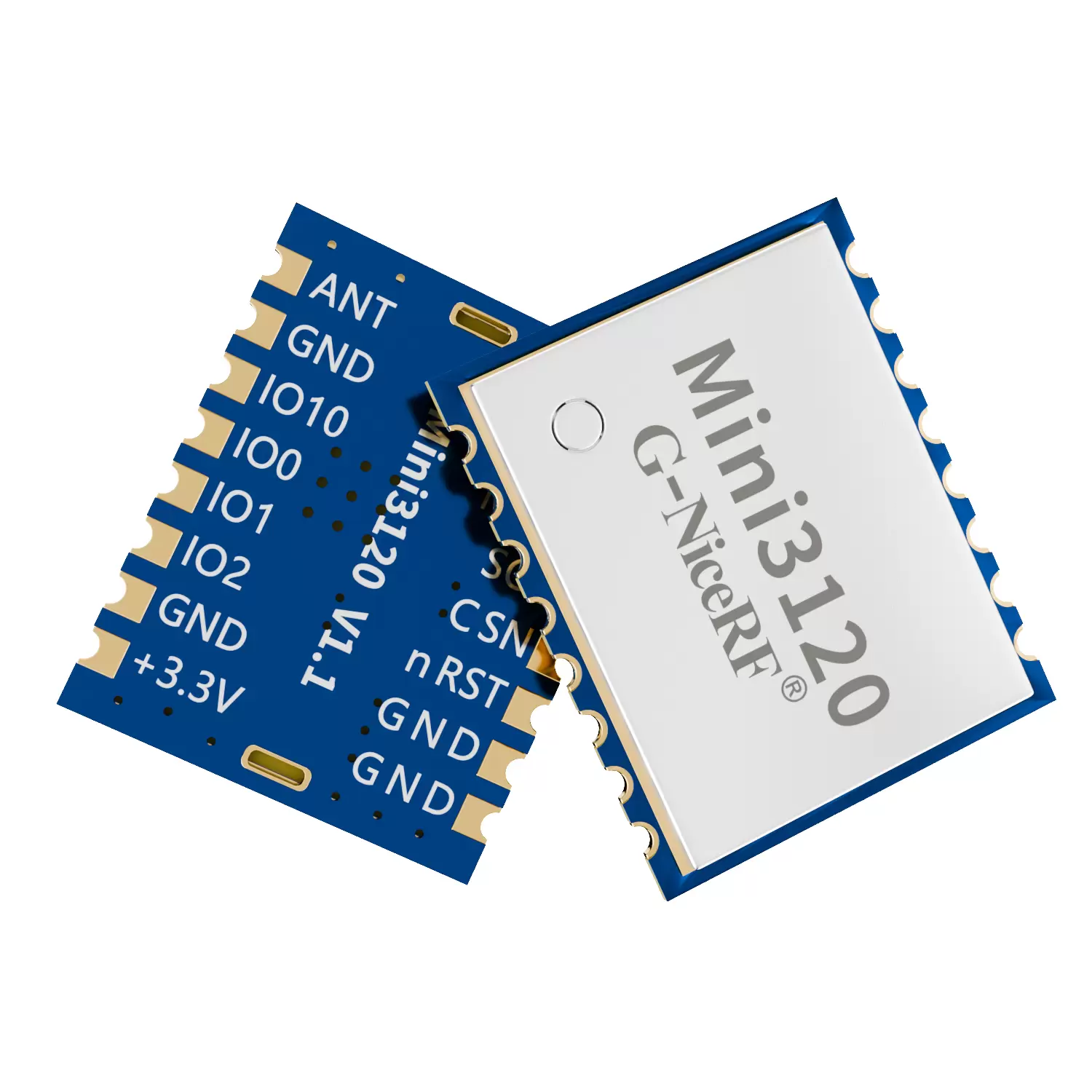

O Mini3120 é um chip transceptor sem fio de alto desempenho e baixo consumo de energia que suporta comunicação sem fio half-duplex. Ele opera nas faixas de frequência de 433/470/868/915 MHz e pode ser personalizado para suportar frequências de 190 a 1110 MHz. Este chip apresenta forte capacidade antiparasitária, alta sensibilidade, alta potência de transmissão, baixo consumo de energia e longo alcance de comunicação. Oferece uma sensibilidade máxima de recepção de -124 dBm e uma potência máxima de saída de 20 dBm. Além disso, suporta diversos formatos de pacotes de dados e múltiplos esquemas de codificação/decodificação, permitindo integração flexível em uma ampla gama de cenários de aplicação.
Parâmetro | Mínimo | Tipo | Máx. | Unidade | Doença |
Condição de operação | |||||
Tensão de trabalho | 2 | 3.3 | 3. 8 | V | |
Faixa de temperatura | -40 | 85 | °C | ||
Consumo atual | |||||
Corrente RX | 6.1 | mA | Modo @DCDC | ||
<10 | mA | Modo @LDO | |||
Corrente TX | < 1 2 0 | mA | @20dBm | ||
Corrente do sono | < 1 | uA | |||
Parâmetro RF | |||||
Faixa de frequência | 40 8 | 433 | 4 50 | MHz | @433MHz |
470 | 490 | 510 | MHz | @4 7 0MHz | |
8 5 0 | 868 | 890 | MHz | @868MHz | |
900 | 915 | 930 | MHz | @915MHz | |
Taxa de modulação | 2 | 500 | Kbps | 2(G)FSK | |
Potência de saída | - 20 | 20 | dBm | ||
Sensibilidade de recepção | -1 24 | dBm | @ DR=2,4 Kpbs, Fdev=1,2 kHz | ||
Faixa de tensão operacional: 2,0-3,8 V
Faixa de frequência: 433/470/868/915 MHz
Sensibilidade: -124dBm a 2,4Kbps
Potência máxima de saída: 20 dBm
Baixa corrente de recepção: 6,1 mA@DCDC
Corrente de sono < 1,0uA
Taxa de transferência de dados: 2-500 Kbps @ 2 (G) FSK, MSK
Suporta RSSI e LQI
Suporta Controle Automático de Frequência (AFC)
Suporta recepção e transmissão de ciclo de trabalho
Suporta ACK automático
Suporta transmissão transparente e modo de pacote
Suporta clareamento de dados, FEC, CRC, codificação Manchester e outros recursos
Gestão Inteligente da Água
Agricultura Inteligente
Saúde Inteligente
Comunidade Inteligente
Combate a incêndios inteligente
Fábrica Inteligente

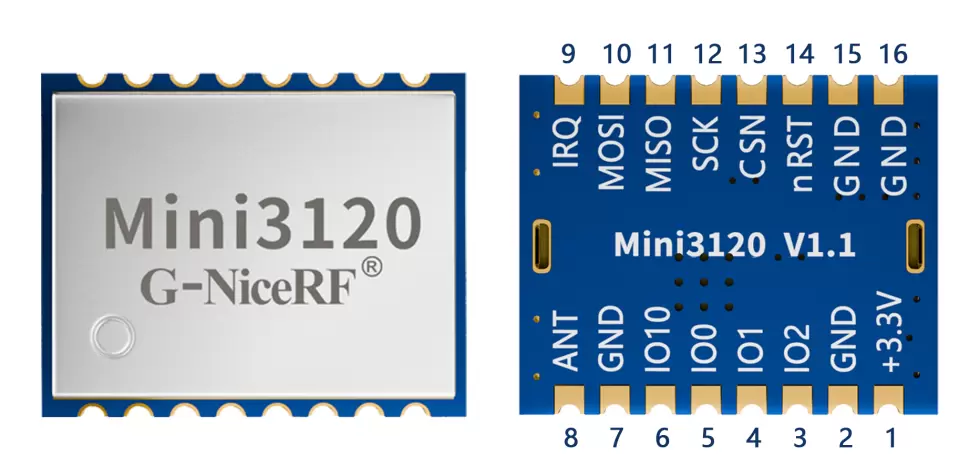

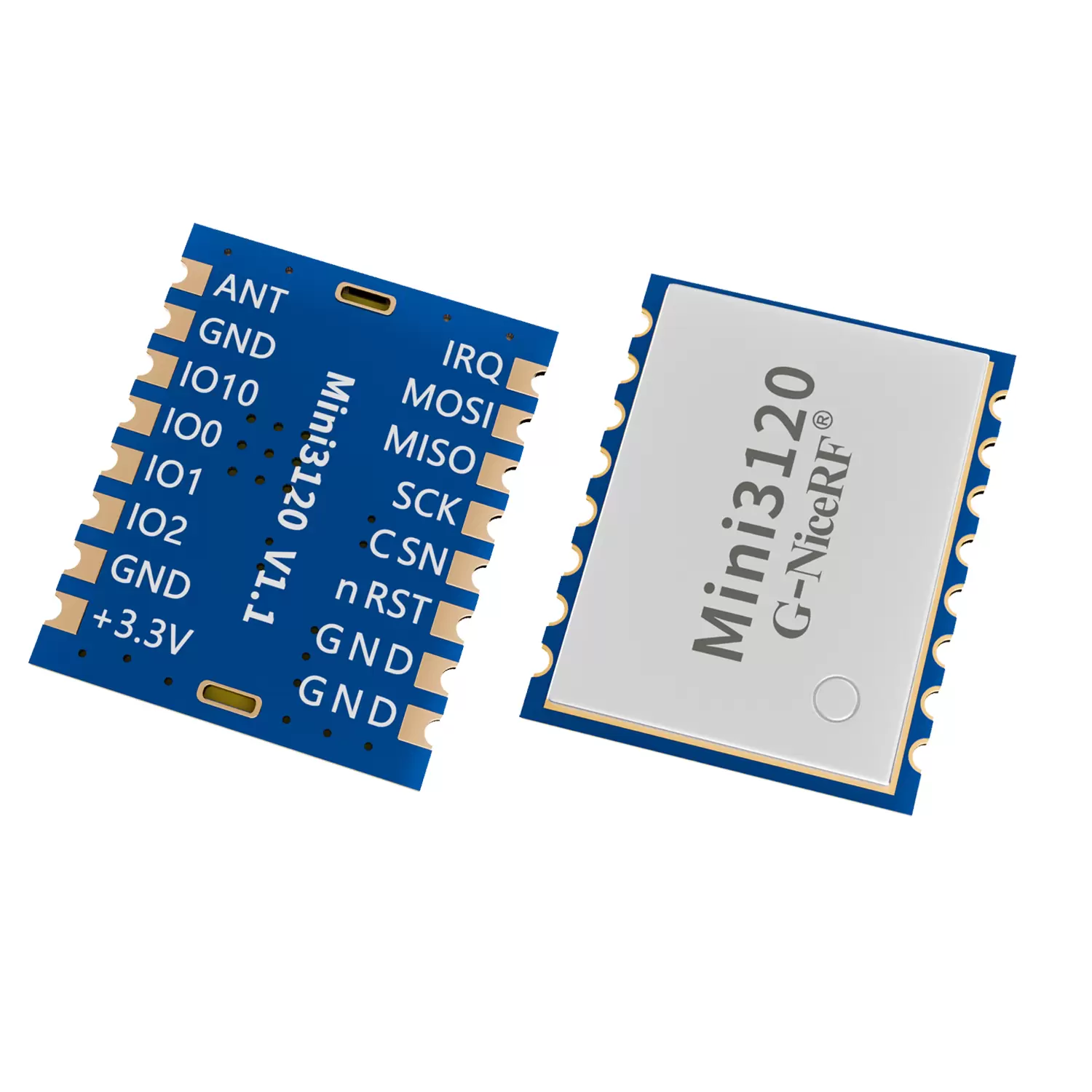

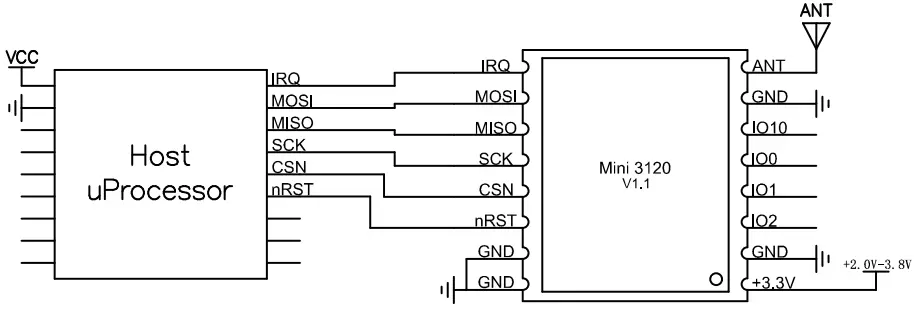

PIN NÃO | Nome do PIN | IO | Descrição |
1 | +3,3 V | Terminal positivo da fonte de alimentação externa | |
2,7,15,16 | Terra | Terminal negativo da fonte de alimentação externa | |
3 | IO2 | 0-VCC | Conecte ao pino GPI O02 do chip ; consulte a folha de dados do chip para funções específicas |
4 | IO1 | 0-VCC | Conecte ao pino GPI O01 do chip ; consulte a folha de dados do chip para funções específicas |
5 | IO0 | 0-VCC | Conecte ao pino GPI O00 do chip ; consulte a folha de dados do chip para funções específicas |
6 | IO10 | 0-VCC | Conecte ao pino GPI O10 do chip ; consulte a folha de dados do chip para funções específicas |
8 | FORMIGA | Conecte a uma antena externa de 50Ω | |
9 | IRQ | 0-VCC | Sinal de interrupção |
10 | MOSI | 0-VCC | Sinal de entrada de dados SPI |
11 | MISSÔ | 0-VCC | Sinal de saída de dados SPI |
12 | SCK | 0-VCC | Relógio serial SPI |
13 | CSN | 0-VCC | Sinal de seleção de chip SPI |
14 | nRST | 0-VCC | Redefinir PIN |
