Modulação: DSSS
Interface: SPI
Potência de saída: 100mW
Frequência: 433MHz,470MHz,868MHz,915MHz

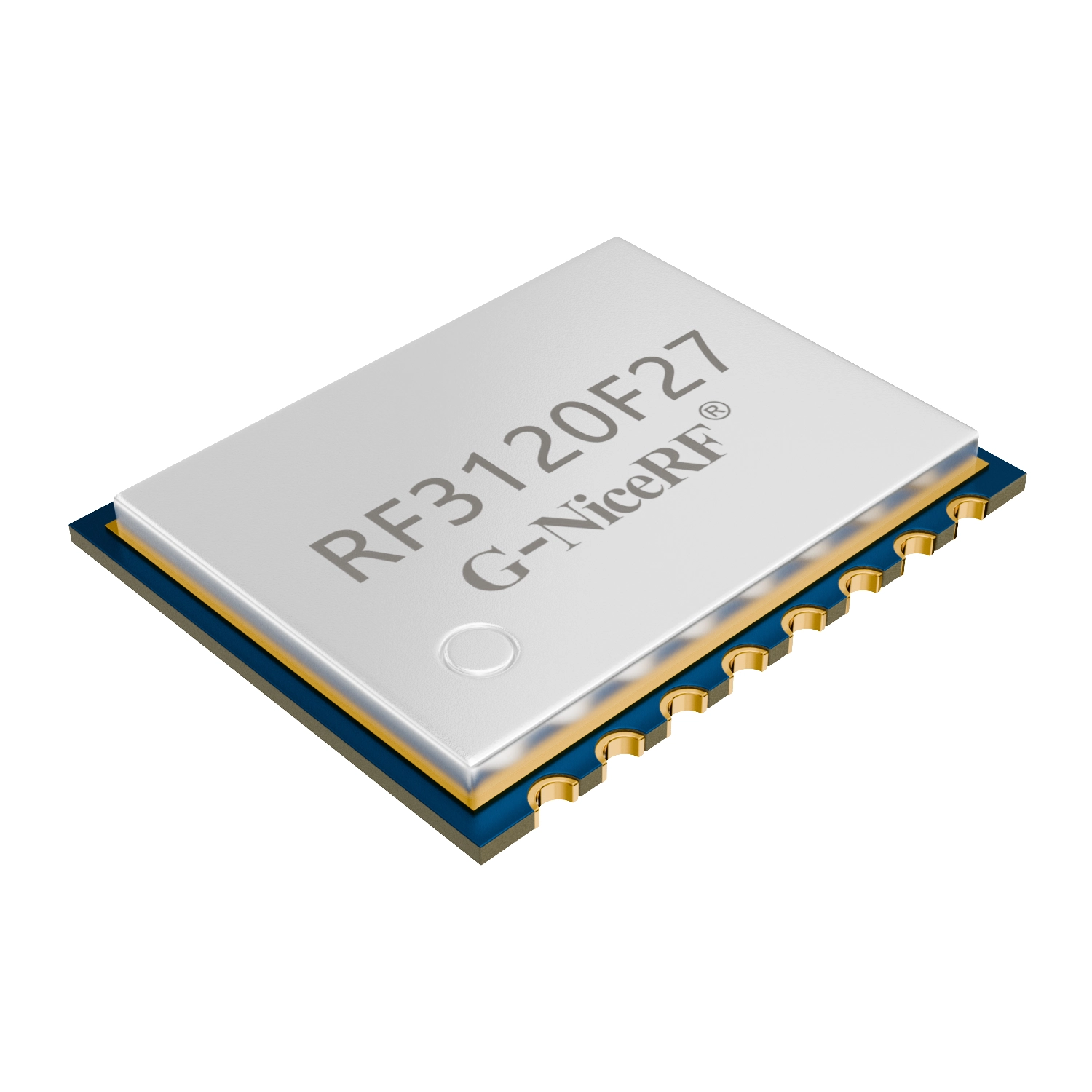

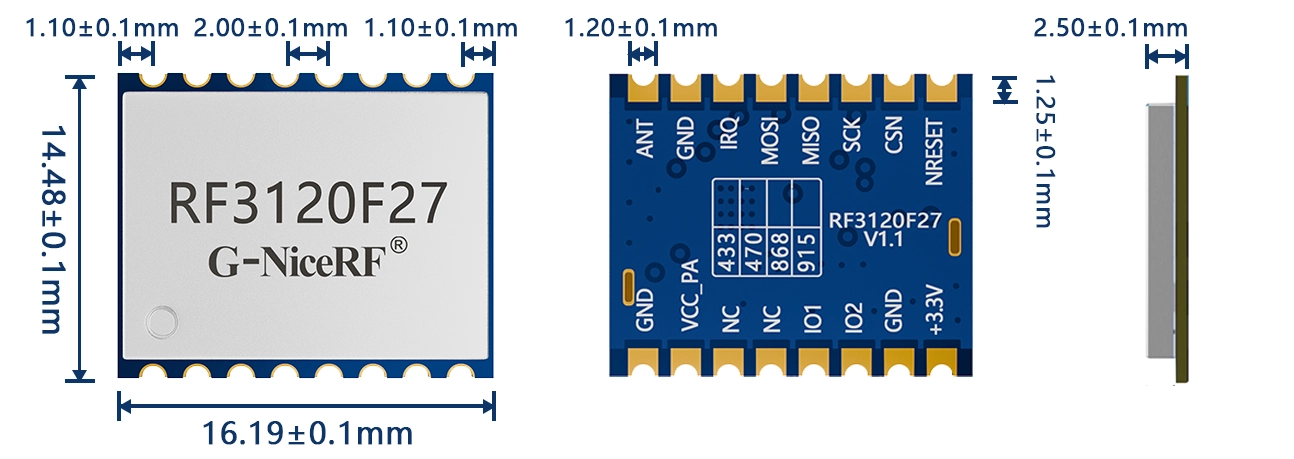

Tamanho (mm):16,19*14,48
O RF3120F27 é um chip transceptor sem fio de alto desempenho e baixo consumo de energia que suporta comunicação sem fio half-duplex. Ele opera nas faixas de frequência de 433/470/868/915 MHz e pode ser personalizado para suportar frequências de 190 a 1110 MHz. Este chip apresenta forte capacidade antiparasitária, alta sensibilidade, alta potência de transmissão, baixo consumo de energia e longo alcance de comunicação. Oferece uma sensibilidade máxima de recepção de -124 dBm e uma potência máxima de saída de 29 dBm. Além disso, suporta diversos formatos de pacotes de dados e múltiplos esquemas de codificação/decodificação, permitindo integração flexível em uma ampla gama de cenários de aplicação.
Parâmetro | Mínimo | Tipo | Máx. | Unidade | Doença |
Condição de operação | |||||
Tensão de trabalho | 2 | 3.3 | 3. 6 | V | Módulo pino +3,3V |
3.3 | 4.0 | 5.0 | V | Pino do módulo VCC_PA | |
Faixa de temperatura | -40 | 85 | °C | ||
Consumo atual | |||||
Corrente RX | 6.1 | mA | Modo @DCDC | ||
<10 | mA | Modo @LDO | |||
Corrente TX | <700 | mA | @5V,29dBm | ||
Corrente do sono | 1 | uA | |||
Parâmetro RF | |||||
Faixa de frequência | 40 0 | 433 | 4 70 | MHz | @433MHz |
470 | 490 | 510 | MHz | @4 7 0MHz | |
850 | 868 | 890 | MHz | @ 868 MHz | |
900 | 915 | 930 | MHz | @ 915 MHz | |
Taxa de modulação | 2 | 500 | Kbps | 2(G)FSK | |
Potência de saída | 9 | 2 9 | dBm | @4,2V | |
Sensibilidade de recepção | -1 24 | dBm | @ DR=2,4 Kpbs, Fdev=1,2 kHz | ||
Faixa de tensão operacional: 3,3-5,5 V
Faixa de frequência: 433/470/868/915 MHz
Sensibilidade: -124dBm a 2,4Kbps
Potência máxima de saída: 29 dBm@5V
Baixa corrente de recepção: 6,1 mA@DCDC
Corrente de sono < 1,0uA
Taxa de transferência de dados: 2-500 Kbps @ 2 (G) FSK, MSK
Suporta RSSI e LQI
Suporta Controle Automático de Frequência (AFC)
Suporta recepção e transmissão de ciclo de trabalho
Suporta ACK automático
Suporta transmissão transparente e modo de pacote
Suporta clareamento de dados, FEC, CRC, codificação Manchester e outros recursos
Gestão Inteligente da Água
Agricultura Inteligente
Saúde Inteligente
Comunidade Inteligente
Combate a incêndios inteligente
Fábrica Inteligente

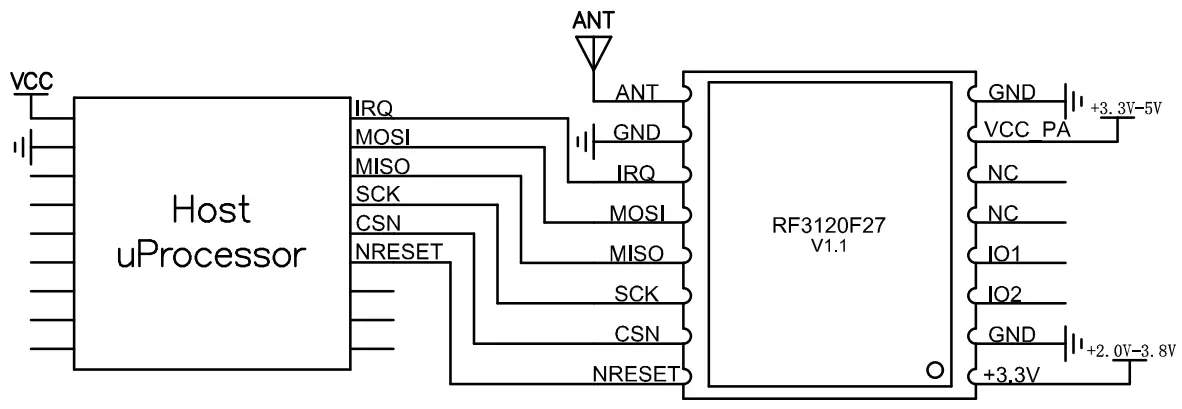

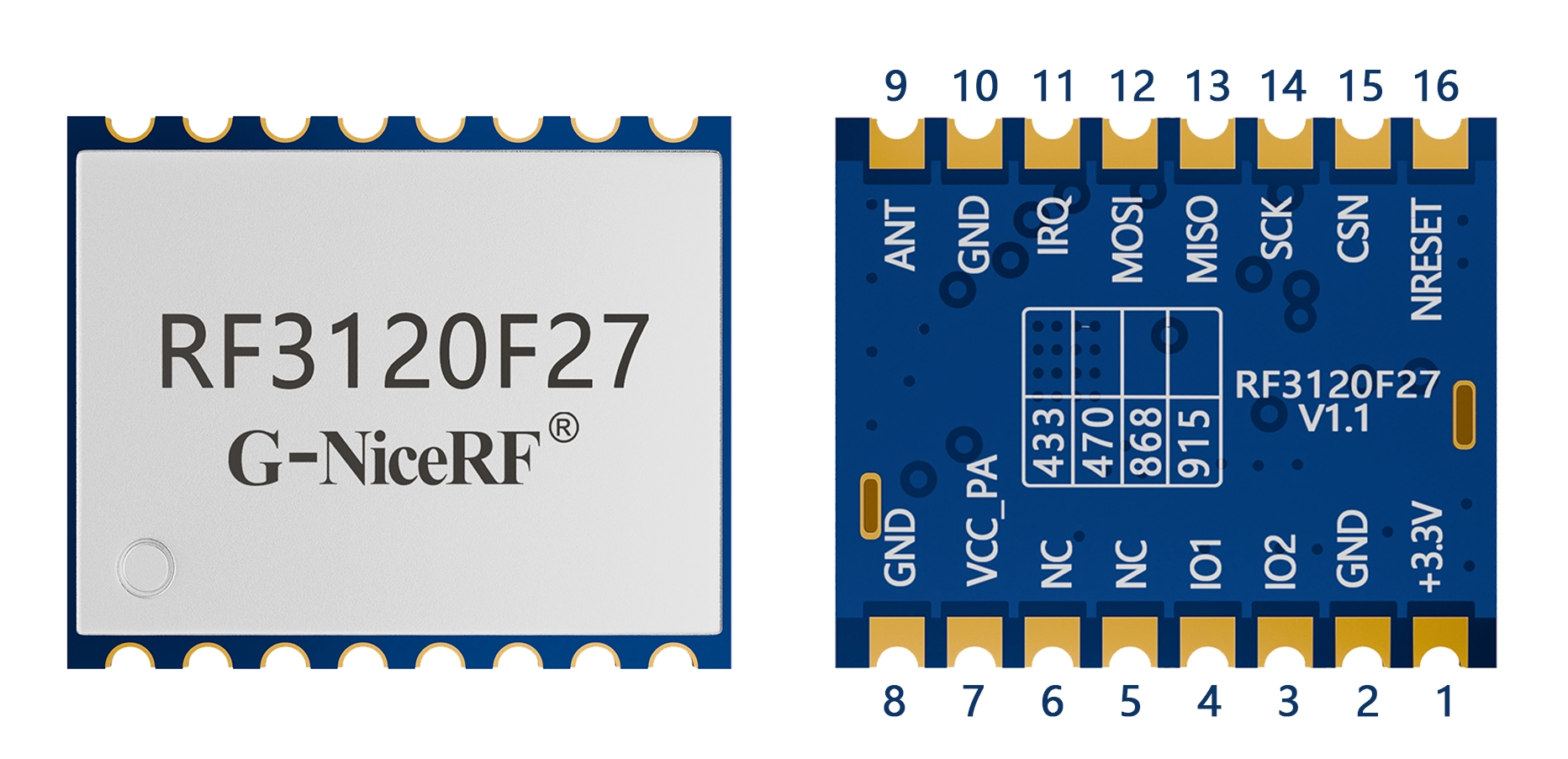

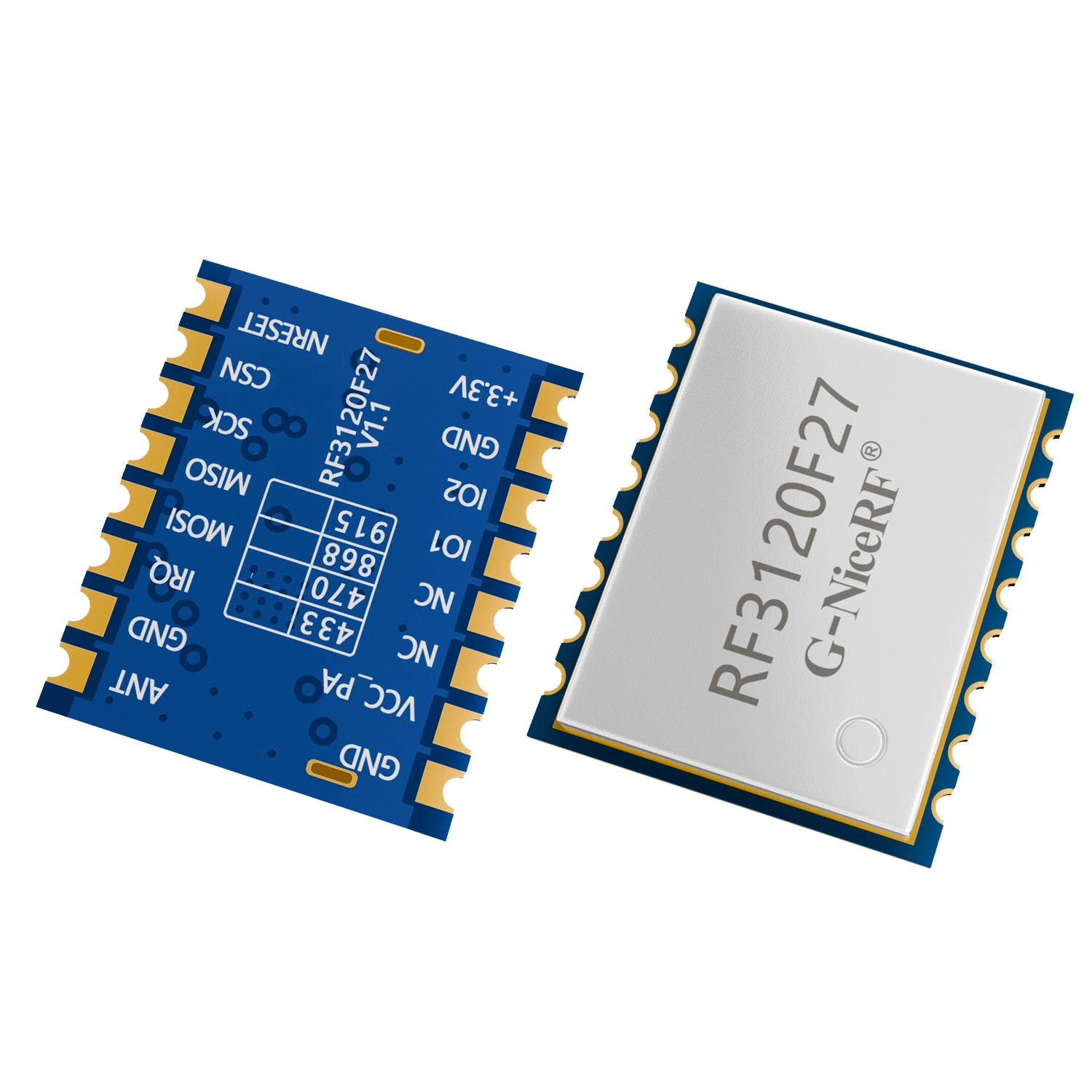

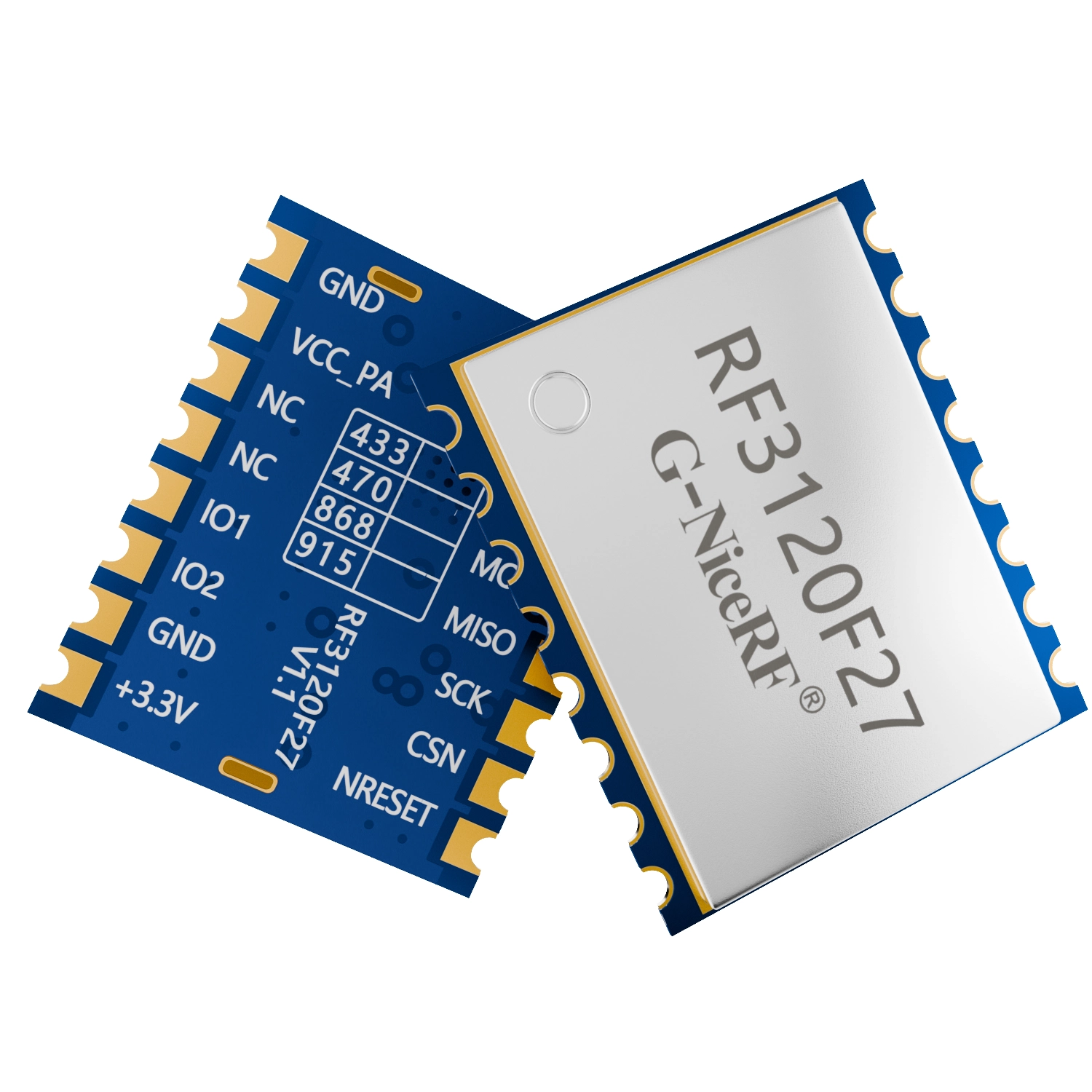

PIN NÃO | Nome do PIN | IO | Descrição |
1 | +3,3 V | Pino de alimentação de energia do chip interno, com uma faixa de tensão de 2,0–3,6 V | |
2,8,10 | Terra | Terminal negativo da fonte de alimentação externa | |
3 | IO2 | 0-3,3 V | Conecte ao pino GPI O02 do chip ; consulte a folha de dados do chip para funções específicas |
4 | IO1 | 0-3,3 V | Conecte ao pino GPI O01 do chip ; consulte a folha de dados do chip para funções específicas |
5,6 | NC | ||
7 | VCC_PA | Pino de alimentação do amplificador de potência interno, tensão recomendada: 3,7–5,0 V. Tensão mais alta resulta em maior potência de saída. | |
9 | FORMIGA | Conecte a uma antena externa de 50Ω | |
11 | IRQ | 0-3,3 V | Sinal de interrupção |
12 | MOSI | 0-3,3 V | Sinal de entrada de dados SPI |
13 | MISSÔ | 0-3,3 V | Sinal de saída de dados SPI |
14 | SCK | 0-3,3 V | Relógio serial SPI |
15 | CSN | 0-3,3 V | Sinal de seleção de chip SPI |
16 | NRESET | 0-3,3 V | Redefinir PIN |
