Type: (G)FSK Front-End Modules
Certification: FCC ID,IC ID
Modulation: (G)FSK
Chip: si4463
Interfacce: SPI
Output Power: 100mW
Frequency: 915MHz

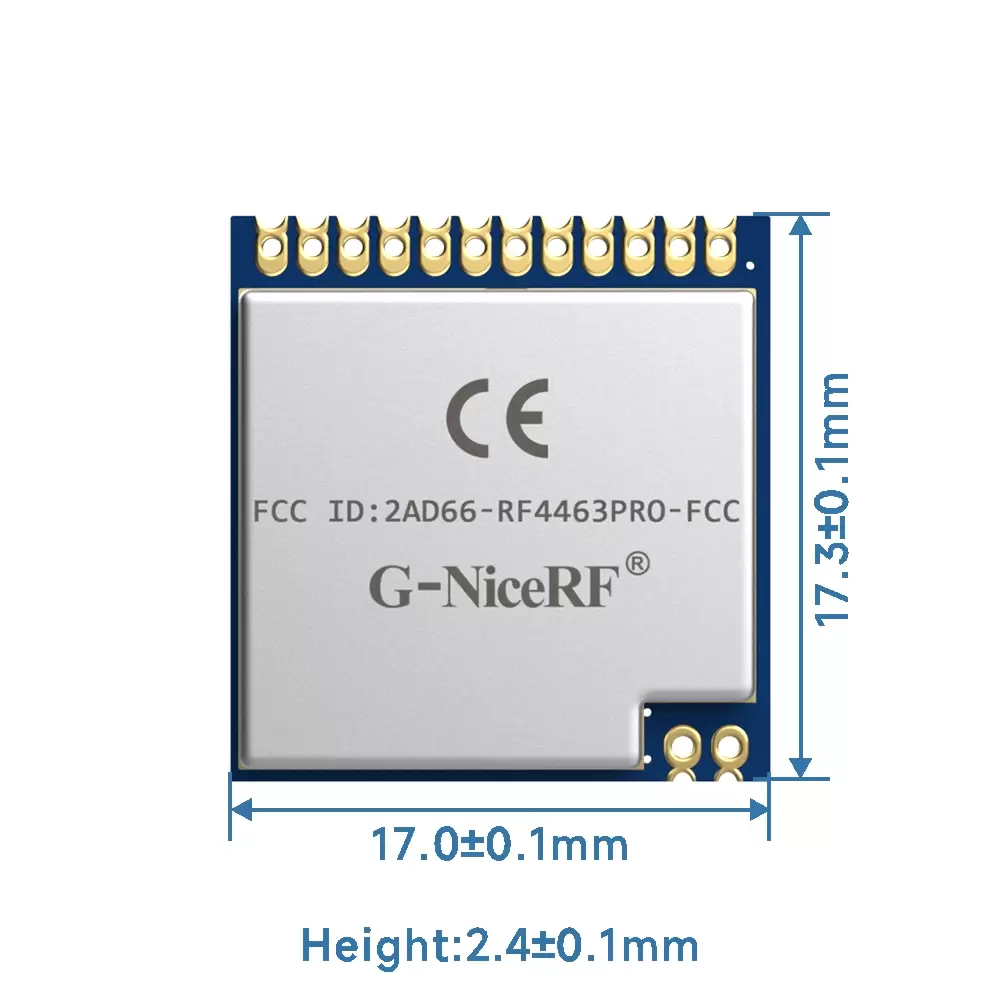

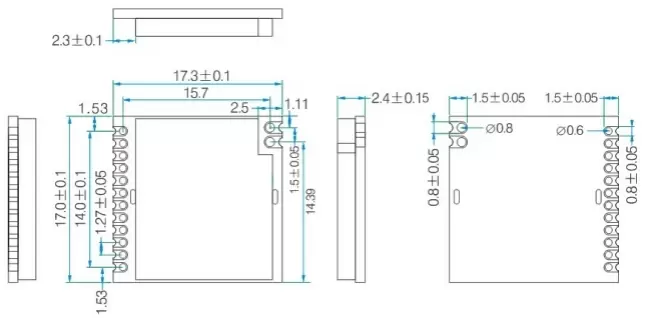

Tamanho (mm):17,3*17
Modelo de pedido | Tipo de produto (personalizável 142-1050MHz) |
RF4463PRO-150 | A banda de frequência central de trabalho é 142-175 MHz |
RF4463PRO-315 | A banda de frequência central de trabalho é 300-350 MHz |
RF4463PRO-433 | A banda de frequência central de trabalho é 433 MHz |
RF4463PRO-433-CE | A banda de frequência central de trabalho é 433 MHz, versão com certificação CE |
RF4463PRO-433-FCC | A banda de frequência central de trabalho é 433 MHz, versão certificada pela FCC |
RF4463PRO-470 | A banda de frequência central de trabalho é 470 MHz |
RF4463PRO-868 | A banda de frequência central de trabalho é 868 MHz |
RF4463PRO-868-CE | A banda de frequência central de trabalho é 868 MHz, versão com certificação CE |
RF4463PRO-915 | A banda de frequência central de trabalho é 915 MHz, passou pela FCC e IC |
| Parâmetro | Mínimo | Tipo | Máx. | Unidade | Doença |
| Condição de trabalho | |||||
| Faixa de tensão de trabalho | 1.8 | 3.3 | 3.6 | V | |
| Tensão de temperatura | -40 | 85 | °C | ||
| Consumo atual | |||||
| Recebendo corrente | 13,5 | mA | Modo de alto desempenho | ||
| Recebendo corrente | 10.7 | mA | Modo de baixo consumo de energia | ||
| Transmitindo corrente | 85 | mA | @20dBm | ||
| Corrente do sono | < 0,1 | uA | |||
| Parâmetro RF | |||||
| Faixa de frequência | 142 | 150 | 175 | MHz | @150MHz |
| 300 | 315 | 350 | MHz | @350MHz | |
| 403 | 433 | 463 | MHz | @433MHz | |
| 470 | 490 | 510 | MHz | @470MHz | |
| 820 | 868 | 880 | MHz | @868MHz, 19dBm | |
| 900 | 915 | 930 | MHz | @915MHz, 18,5dBm | |
| Taxa de modulação | 0,123 | 1000 | Kbps | FSK | |
| Faixa de potência de saída | -5 | 20 | dBm | ||
| Sensibilidade de recepção | -126 | dBm | @Taxa de dados=500bps | ||
| Modulação | (G)FSK |
| Lasca | si4463 |
| Freqüência | 433MHz |
| Potência de saída | 100mW |
| Certificação | ID da FCC, CE-RED |
| Interface | SPI |

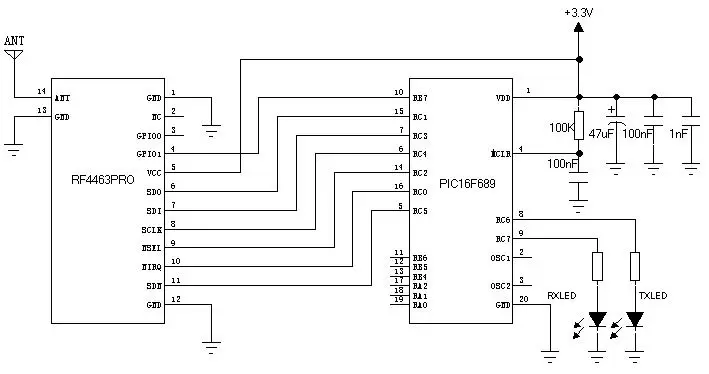

| Pino Nº. | Nome do PIN | Descrição |
| 1 | Terra | aterramento de energia |
| 2 | NC | NC |
| 3 | GPIO0 | Conecte diretamente ao pino GPIO0 do chip |
| 4 | GPIO1 | Conecte diretamente ao pino GPIO1 do chip |
| 5 | VCC | Fonte de alimentação positiva 3,3V |
| 6 | SDO | Saída digital 0~VDD V, fornece função de leitura serial para registro de controle interno |
| 7 | SDI | Entrada de dados serial. Entrada digital 0~VDD V. Este pino é um barramento de fluxo de dados serial de 4 fios. |
| 8 | SCLK | Entrada de relógio serial. Entrada digital 0~VDD V. Este pino fornece uma função de relógio de dados serial de 4 fios. |
| 9 | nSEL | Pino de entrada de seleção de interface serial. Entrada digital 0~VDD V. Este pino fornece a função de seleção/ativação para barramento de dados serial de 4 fios. Este sinal também é usado para indicar o modo de leitura/gravação em rajada. |
| 10 | nIRQ | Saída de interrupção |
| 11 | SDN | Pino de habilitação do chip. Entrada digital V 0~VDD. SDN=0 em todos os modos, exceto no modo de desligamento. Quando SDN=1, o chip será completamente desligado e o conteúdo do registrador será perdido. |
| 12 | Terra | aterramento de energia |
| 13 | Terra | aterramento de energia |
| 14 | FORMIGA | Conecte com antena coaxial de 50 ohms |
