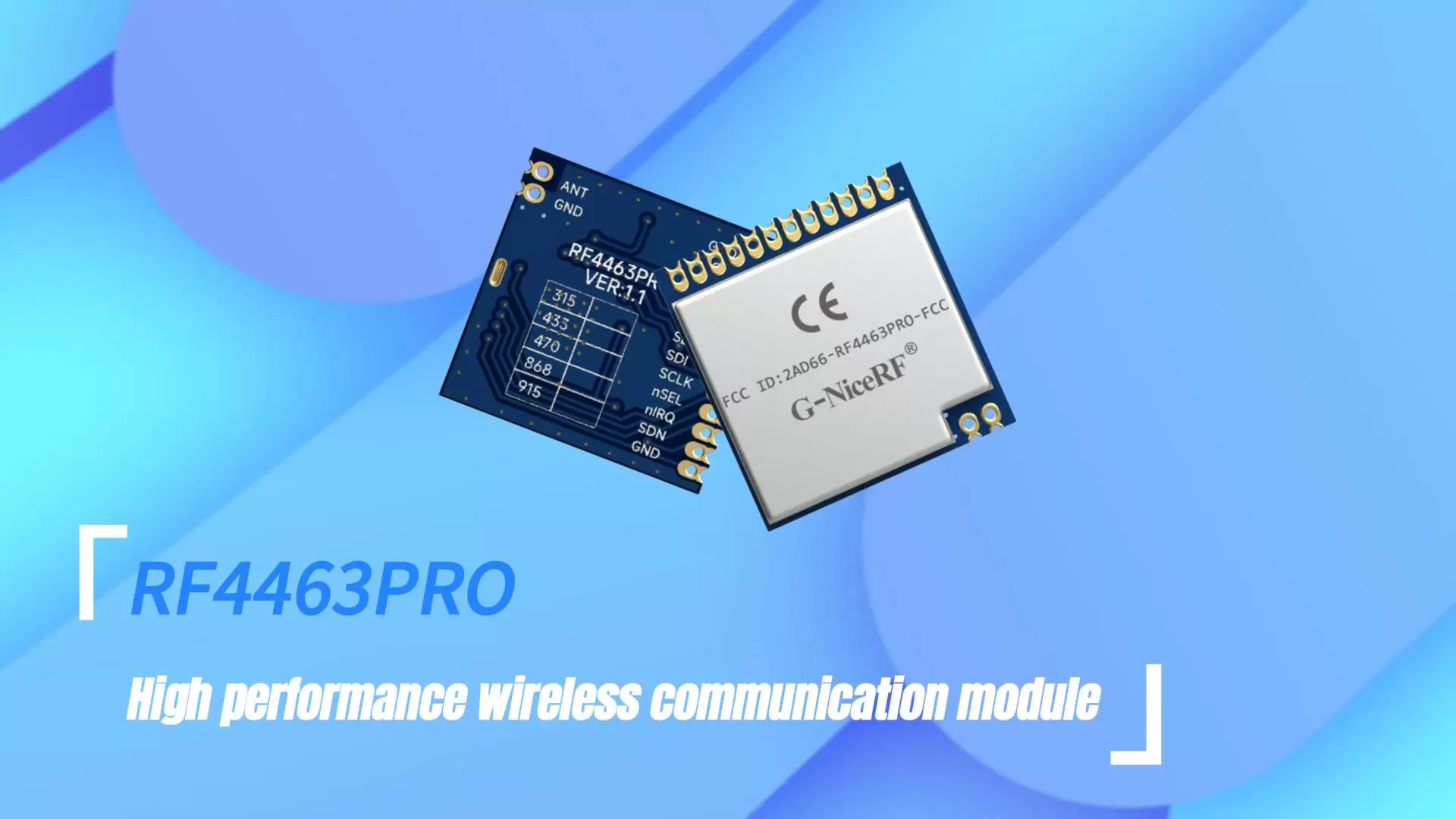

RF4463PRO-868: Módulo RF Si4463 com certificação CE-RED de 100 mW e 868 MHz com cristal de 10 PPM

O módulo RF RF4463PRO da nossa empresa utiliza o chip transceptor de banda ISM sem fio Silicon Lab si4463, altamente integrado. Sua sensibilidade de recepção é extremamente baixa (-126 dBm), aliada à potência de saída líder do setor de +20 dBm, garantindo maior alcance e melhor desempenho de conexão.
O RF4463PRO utiliza tecnologia sem chumbo para produção e testes rigorosos. Ele também atende aos padrões RoHS e Reach.
Os módulos RF4463PRO obtiveram a certificação CE-RED.

DOWNLOAD

Modelo de pedido	Tipo de produto (personalizável 142-1050MHz)
RF4463PRO-150	A banda de frequência central de trabalho é 142-175 MHz
RF4463PRO-315	A banda de frequência central de trabalho é 300-350 MHz
RF4463PRO-433	A banda de frequência central de trabalho é 433 MHz
RF4463PRO-433-CE	A banda de frequência central de trabalho é 433 MHz, versão com certificação CE
RF4463PRO-433-FCC	A banda de frequência central de trabalho é 433 MHz, versão certificada pela FCC
RF4463PRO-470	A banda de frequência central de trabalho é 470 MHz
RF4463PRO-868	A banda de frequência central de trabalho é 868 MHz
RF4463PRO-868-CE	A banda de frequência central de trabalho é 868 MHz, versão com certificação CE
RF4463PRO-915	A banda de frequência central de trabalho é 915 MHz, passou pela FCC e IC

Parâmetro	Mínimo	Tipo	Máx.	Unidade	Doença
Condição de trabalho
Faixa de tensão de trabalho	1.8	3.3	3.6	V
Tensão de temperatura	-40		85	°C
Consumo atual
Recebendo corrente		13,5		mA	Modo de alto desempenho
Recebendo corrente		10.7		mA	Modo de baixo consumo de energia
Transmitindo corrente		85		mA	@20dBm
Corrente do sono		< 0,1		uA
Parâmetro RF
Faixa de frequência	142	150	175	MHz	@150MHz
	300	315	350	MHz	@350MHz
	403	433	463	MHz	@433MHz
	470	490	510	MHz	@470MHz
	820	868	880	MHz	@868MHz, 19dBm
	900	915	930	MHz	@915MHz, 18,5dBm
Taxa de modulação	0,123		1000	Kbps	FSK
Faixa de potência de saída	-5		20	dBm
Sensibilidade de recepção		-126		dBm	@Taxa de dados=500bps

Características do módulo RF RF4463PRO

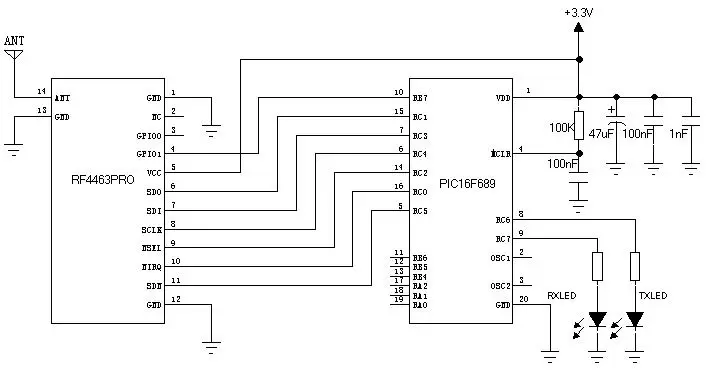

Circuito de aplicação do módulo RF RF4463PRO-868

Definição de pinos do módulo RF RF4463PRO-868

PIN NÃO	Nome do PIN	Descrição
1	Terra	aterramento de energia
2	NC	NC
3	GPIO0	Conecte diretamente ao pino GPIO0 do chip
4	GPIO1	Conecte diretamente ao pino GPIO1 do chip
5	VCC	Fonte de alimentação positiva 3,3V
6	SDO	Saída digital 0～VDD V, fornece função de leitura serial para registro de controle interno
7	SDI	Entrada de dados serial. Entrada digital 0~VDD V. Este pino é um barramento de fluxo de dados serial de 4 fios.
8	SCLK	Entrada de relógio serial. Entrada digital 0~VDD V. Este pino fornece uma função de relógio de dados serial de 4 fios.
9	nSEL	Pino de entrada de seleção de interface serial. Entrada digital 0~VDD V. Este pino fornece a função de seleção/ativação para barramento de dados serial de 4 fios. Este sinal também é usado para indicar o modo de leitura/gravação em rajada.
10	nIRQ	Saída de interrupção
11	SDN	Pino de habilitação do chip. Entrada digital V 0~VDD. SDN=0 em todos os modos, exceto no modo de desligamento. Quando SDN=1, o chip será completamente desligado e o conteúdo do registrador será perdido.
12	Terra	aterramento de energia
13	Terra	aterramento de energia
14	FORMIGA	Conecte com antena coaxial de 50 ohms

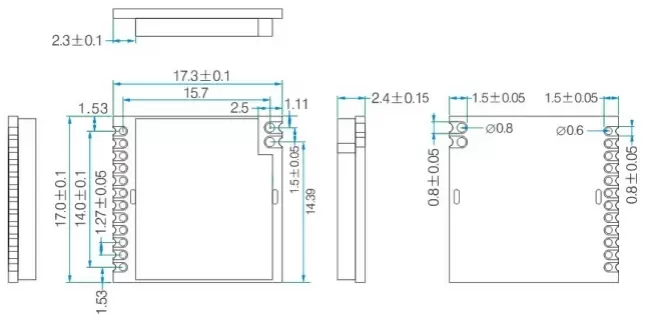

Dimensões mecânicas do módulo RF de 868 MHz RF4463PRO
