RF4463PRO-915: Módulo RF certificado Si4463 915MHz FCC ID e IC ID

O módulo RF RF4463PRO RF da nossa empresa usa Silicon Lab si4463, que é um chip transceptor de banda ISM sem fio altamente integrado. Possui sensibilidade de recepção extremamente baixa (-126 dBm), juntamente com a potência de saída líder do setor de +20 dBm, garantindo alcance estendido e melhor desempenho do link.
RF4463PRO usa tecnologia sem chumbo para produção e testes estritamente. Também atende aos padrões RoHS e REACH.
O módulo RF4463PRO obteve a certificação FCC ID e IC ID.

Contate-nos

DOWNLOAD

Características do Módulo RF RF4463PRO

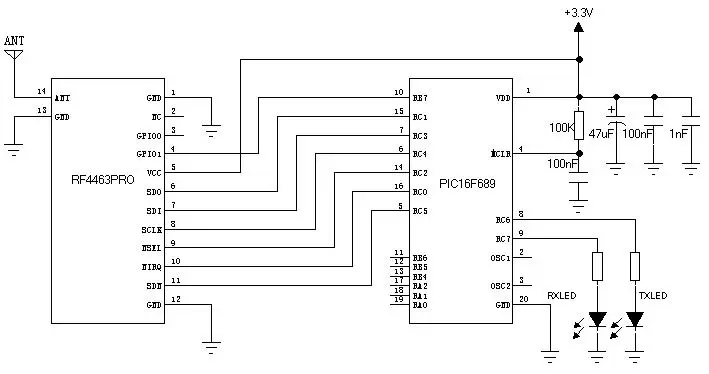

Circuito de aplicação típico do módulo RF de 915 MHz RF4463PRO

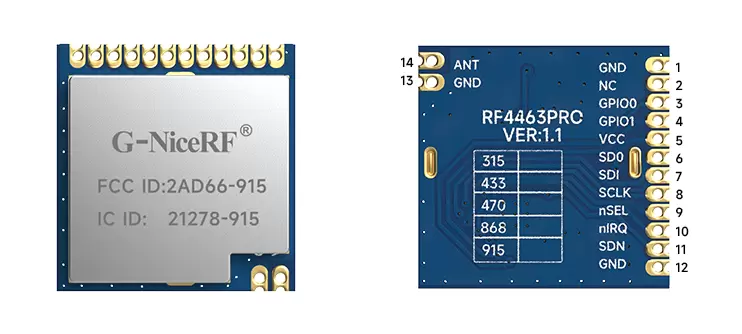

Definição do Pino 915

Pino NÃO	Nome do pino	Descrição
1	GND	Aterramento de energia
2	NC	NC
3	GPIO0	Conecte-se diretamente ao pino GPIO0 do chip
4	GPIO1	Conecte-se diretamente ao pino GPIO1 do chip
5	CCV	Fonte de alimentação positiva 3,3V
6	SDO	0～VDD V saída digital, fornece função de leitura serial para registro de controle interno
7	IDE	Entrada de dados seriais. 0~VDD Entrada digital. Este pino é um barramento de fluxo de dados serial de dados seriais de 4 fios.
8	SCLK	Entrada de relógio serial. 0~VDD Entrada digital. Este pino fornece uma função de relógio de dados seriais de 4 fios.
9	nSEL	Interface serial seleciona pino de entrada. 0~VDD Entrada digital. Este pino fornece função de seleção/habilitação para barramento de dados serial de 4 fios. Este sinal também é usado para indicar o modo de leitura/gravação em rajada.
10	nIRQ	Saída de interrupção
11	SDN	Pino de habilitação do chip. 0~VDD Entrada digital. SDN=0 em todos os modos, exceto no modo de desligamento. Quando SDN=1, o chip será completamente desligado e o conteúdo do registrador será perdido.
12	GND	Aterramento de energia
13	GND	Aterramento de energia
14	FORMIGA	Conecte com antena coaxial de 50 ohms

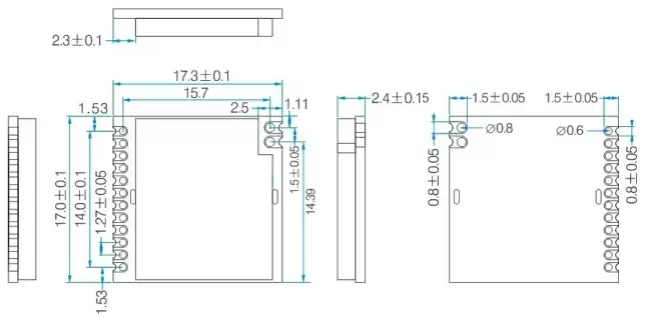

Dimensões mecânicas do Módulo RF 915MHz RF4463PRO
