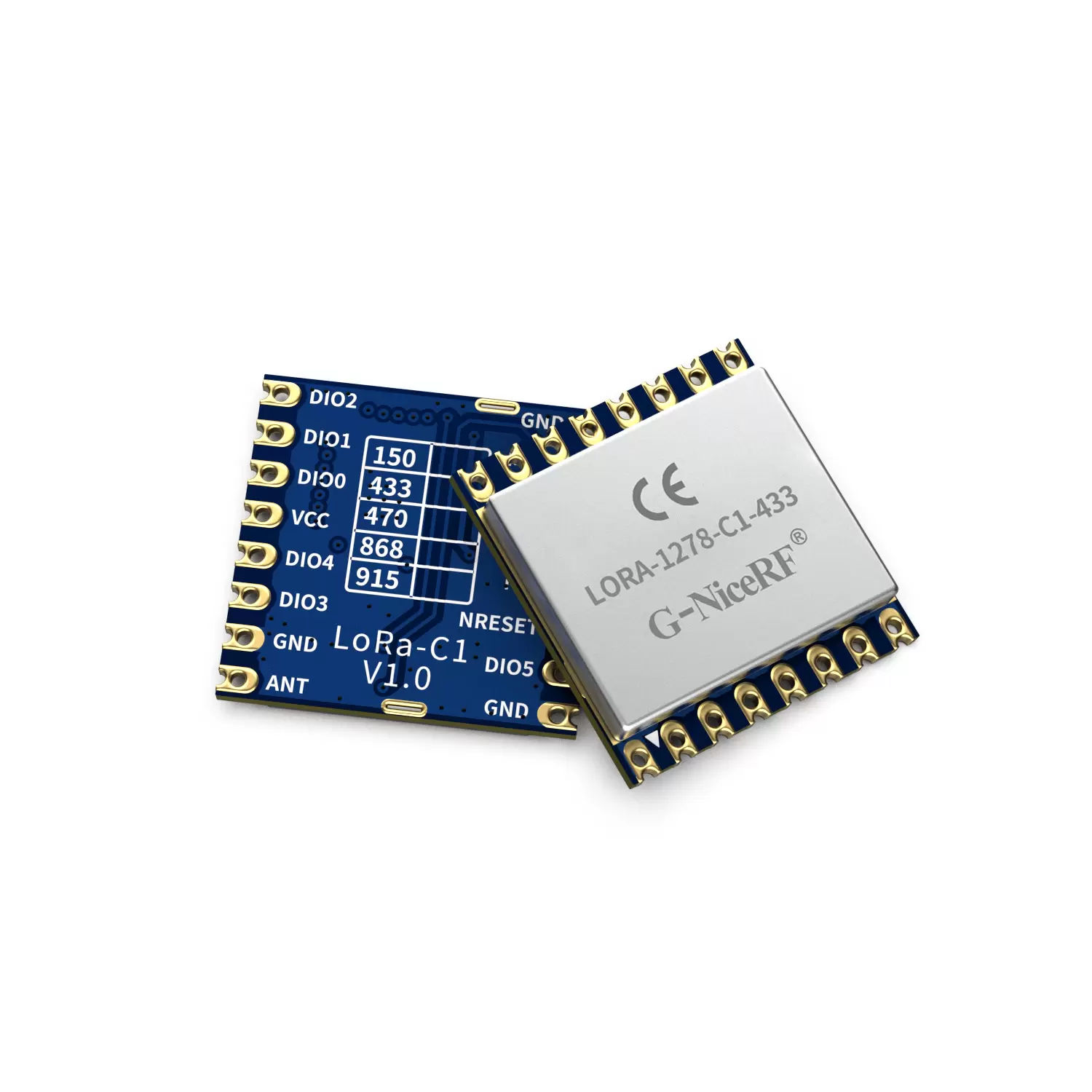

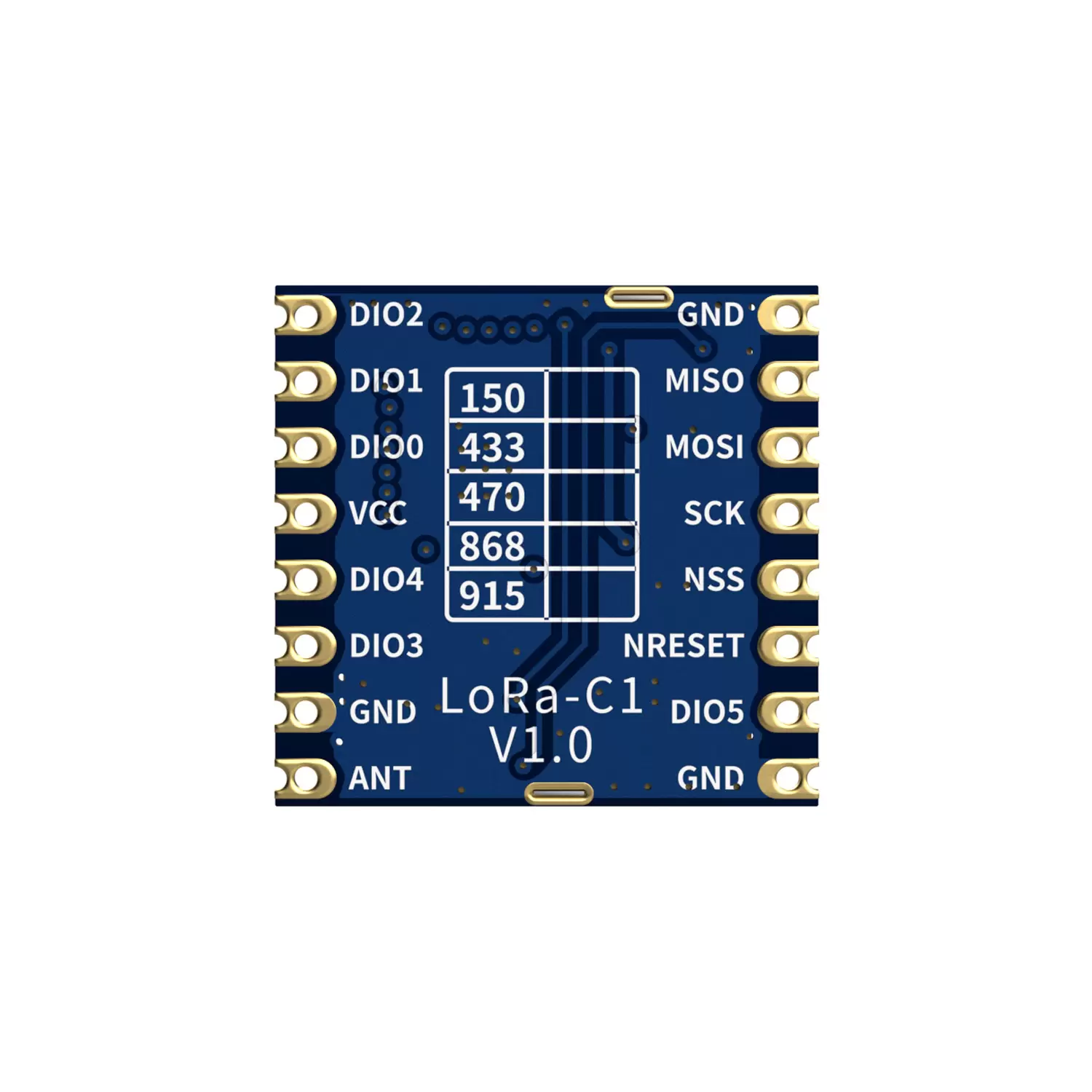

LoRa1278-C1: Módulo LoRa SX1278 de 433/470 MHz com módulo frontal SPI e proteção ESD

O módulo LoRa LoRa1278-C1 integra o chip transceptor RF Semtech SX1278, que adota a técnica de modulação por salto de frequência LoRa Spread Spectrum. Sua distância de comunicação e sensibilidade de recepção são muito superiores às atuais modulações FSK e GFSK. Os múltiplos sinais não se afetam, mesmo em ambientes com alta frequência. Possui forte desempenho antiparasitário. O interruptor da antena é integrado e controlado pelo chip. Devido ao seu tamanho compacto e potência de saída de 100 mW, pode ser amplamente utilizado em leitura de medidores sem fio, controle industrial remoto e outras indústrias.
O LoRa1278-C1 utiliza estritamente um processo sem chumbo para produção e testes, e atende aos padrões RoHS e Reach.
LoRa1276-C1 e LoRa1276-C1-868 obtiveram a certificação CE, e LoRa1276-C1-915 obteve a ID FCC e a ID IC.

Contate-nos

DOWNLOAD

Características do módulo LoRa SX1278 LoRa1278-C1

Circuito de aplicação do módulo LoRa sem fio 433/470 MHz LoRa1278-C1

Circuito de aplicação típico do módulo LoRa SX1278 LoRa1278-C1

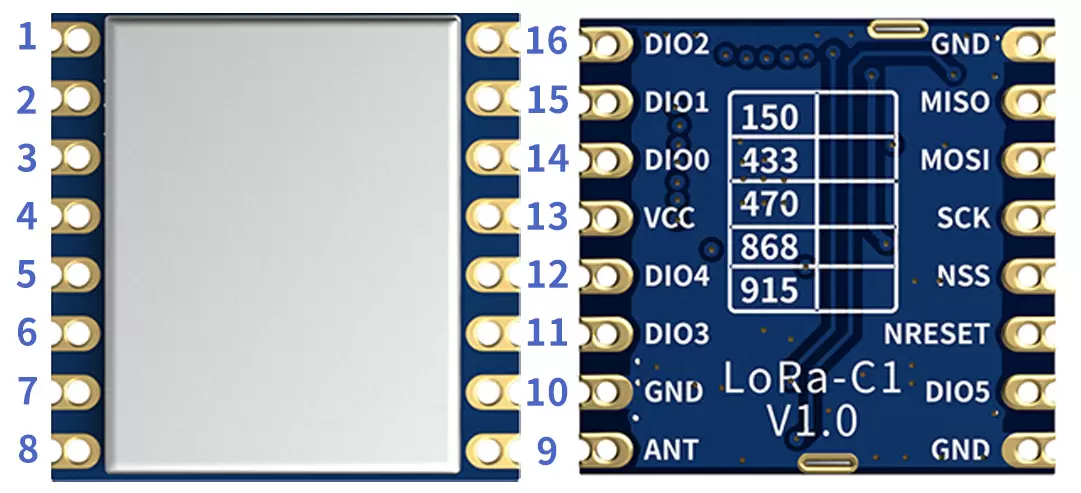

Definição de pinos do módulo LoRa sem fio 433/470 MHz LoRa1278-C1

Pino Nº.	Nome do PIN	Descrição
1	Terra	aterramento de energia
2	MISSÔ	Saída SPI para dados SPI
3	MOSI	Entrada SPI para dados SPI
4	SCK	Relógio serial para interface SPI
5	NSS	Habilitar SPI
6	NRESET	Redefinir entrada
7	DIO5	E/S digital, personalizável
8	Terra	aterramento de energia
9	FORMIGA	Conecte com antena coaxial de 50 ohms
10	Terra	aterramento de energia
11	DIO3	E/S digital, personalizável
12	DIO4	E/S digital, personalizável
13	VCC	Fonte de alimentação conectada (padrão 3,3 V)
14	DIO0	E/S digital, personalizável
15	DIO1	E/S digital, personalizável
16	DIO2	E/S digital, personalizável

Dimensões mecânicas do módulo LoRa sem fio 433/470 MHz LoRa1278-C1

Dimensões mecânicas do módulo LoRa SX1278 LoRa1278-C1
